名称：直接测频法6位频率计设计Verilog代码ISE  AX309开发板

软件：ISE

语言：Verilog

代码功能：

直接测频法6位频率计

1、使用直接测频法

2、频率显示在6位数码管

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

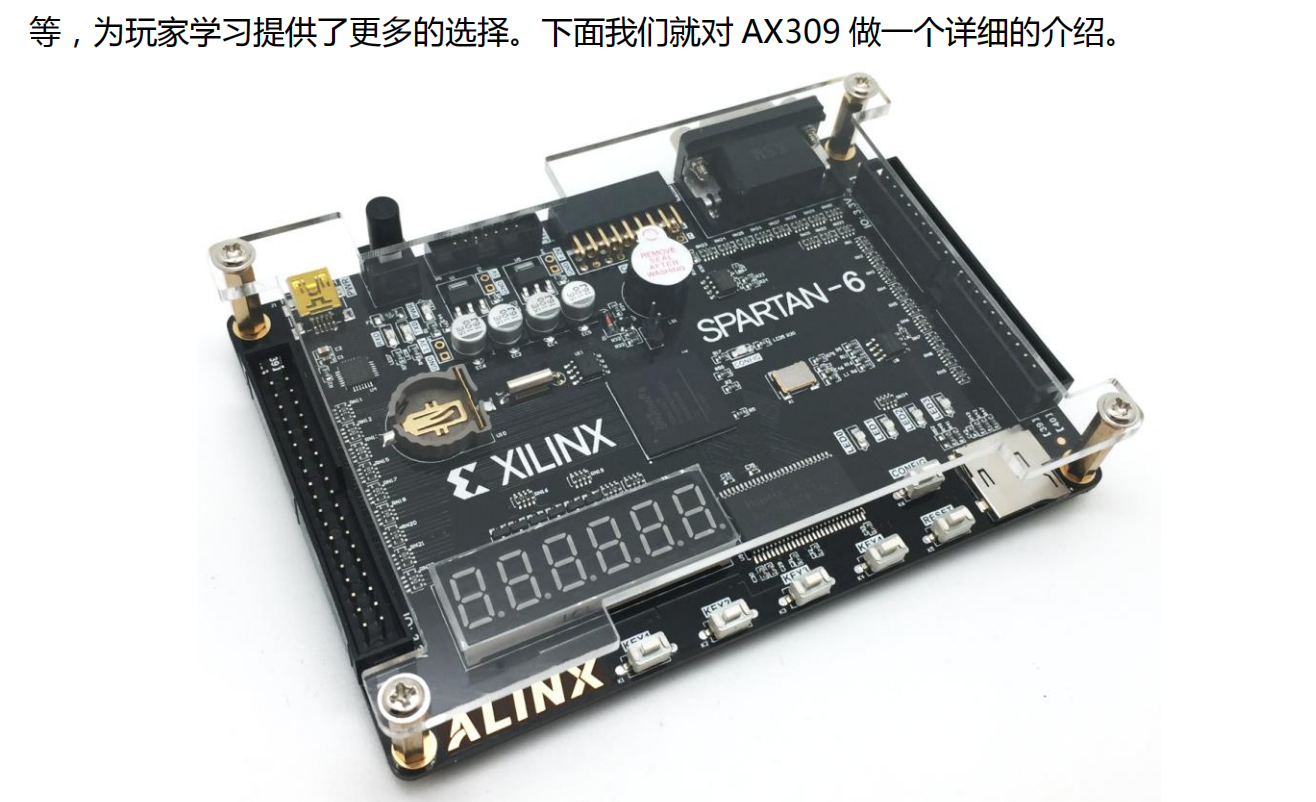

本代码已在AX309开发板验证，AX309开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

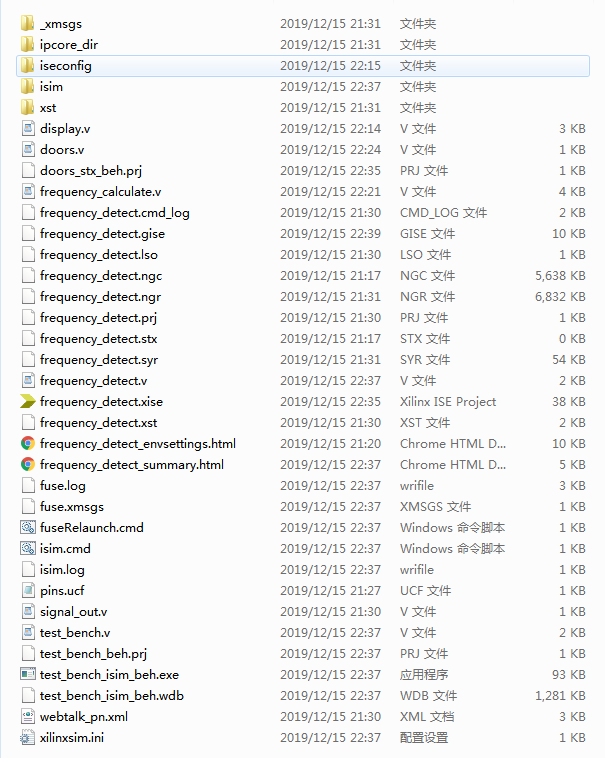

1. 工程文件

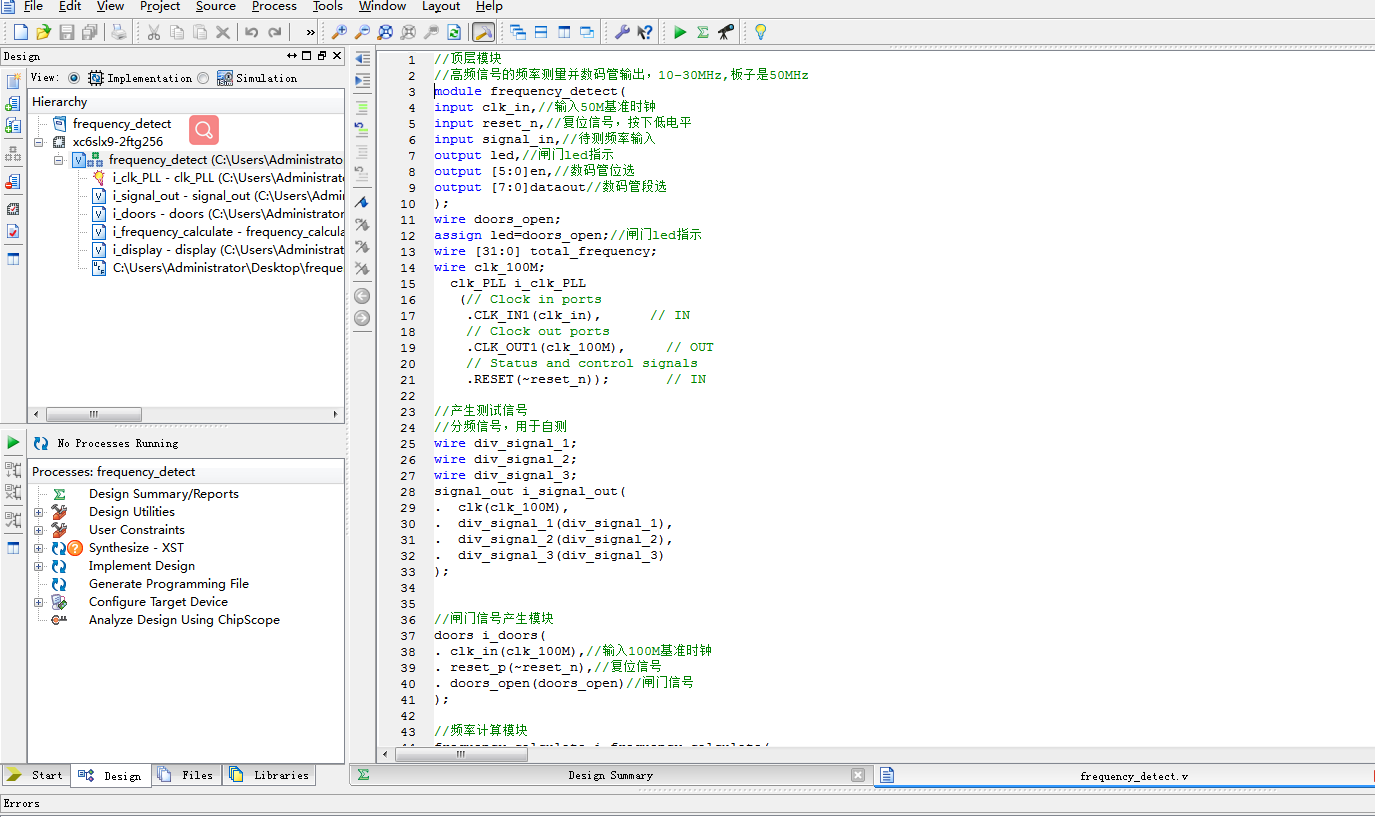

2. 程序文件

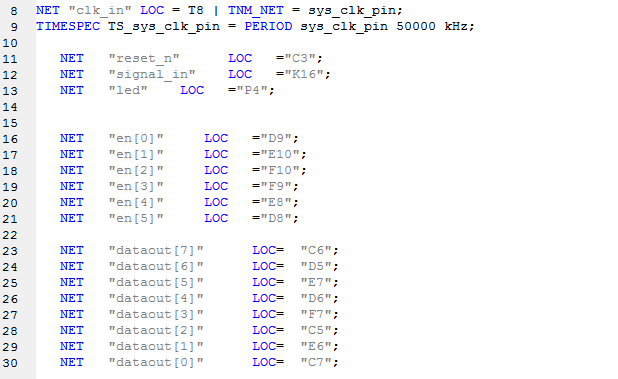

3. 管脚约束

4. 程序编译

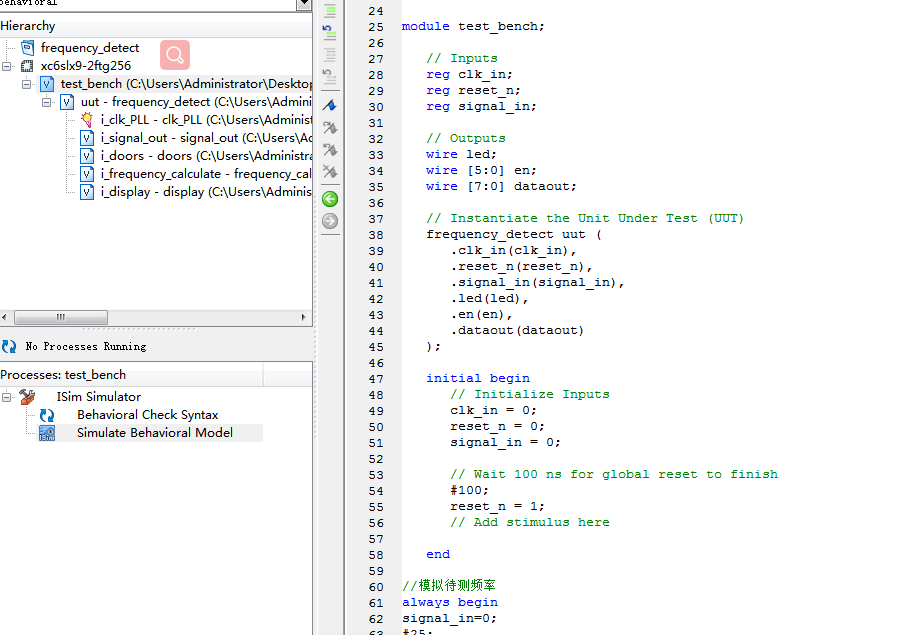

5. Testbench

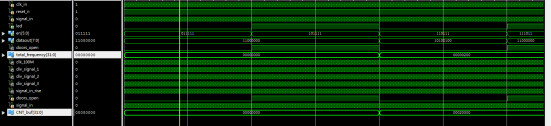

6. 仿真图

为了便于仿真，将闸门信号减小为1ms，testbench产生频率为20M，仿真结果如下：频率值为200，将其乘以1000，即为200000，单位100Hz，即20M

部分代码展示:

//频率计算模块
module frequency_calculate(
input clk_in,//输入100M基准时钟
input reset_p,//复位信号
input signal_in,//待测频率输入
input doors_open,//闸门信号
output [31:0]total_frequency//输出频率
);
reg signal_in_buf0=0;
reg signal_in_buf1=0;
wire signal_in_rise;
always@(posedge clk_in)
signal_in_buf0<=signal_in;//D触发器打拍
always@(posedge clk_in)
signal_in_buf1<=signal_in_buf0;//D触发器打拍
assign signal_in_rise=signal_in_buf0 & ~signal_in_buf1;//输入待测频率信号上升沿
wire [31:0] CNT;
//定义8位数
reg [3:0] bit0=4'd0;
reg [3:0] bit1=4'd0;
reg [3:0] bit2=4'd0;
reg [3:0] bit3=4'd0;
reg [3:0] bit4=4'd0;
reg [3:0] bit5=4'd0;
reg [3:0] bit6=4'd0;
reg [3:0] bit7=4'd0;
assign CNT={bit7,bit6,bit5,bit4,bit3,bit2,bit1,bit0};
always@(posedge clk_in)
begin
if(doors_open)//闸门开启
if(signal_in_rise)
if(bit7==4'd9 && bit6==4'd9 && bit5==4'd9 && bit4==4'd9 && bit3==4'd9 && bit2==4'd9 && bit1==4'd9 && bit0==4'd9)begin
bit7<=4'd9;
bit6<=4'd9;
bit5<=4'd9;
bit4<=4'd9;
bit3<=4'd9;
bit2<=4'd9;
bit1<=4'd9;
bit0<=4'd9;
end
else if(bit6==4'd9 && bit5==4'd9 && bit4==4'd9 && bit3==4'd9 && bit2==4'd9 && bit1==4'd9 && bit0==4'd9)begin
bit7<=bit7+4'd1;
bit6<=4'd0;
bit5<=4'd0;
bit4<=4'd0;
bit3<=4'd0;
bit2<=4'd0;
bit1<=4'd0;
bit0<=4'd0;
end
