使用行为、结构、数据流三种方式描述电路设计VHDL代码ISE仿真

名称：使用行为、结构、数据流三种方式描述电路设计VHDL代码ISE仿真

软件：ISE

语言：VHDL

代码功能：

实验目的

1、熟悉ISE软件的使用

2、掌握FPGA设计的全过程

3、熟练掌握VHDL语言的使用。

4、设计并实现一个简单的门电路

5、通过门电路的设计,掌握结构体的三种描述风格。

6、掌握ISE软件中仿真测试文件编写及功能时序仿真操作流程

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

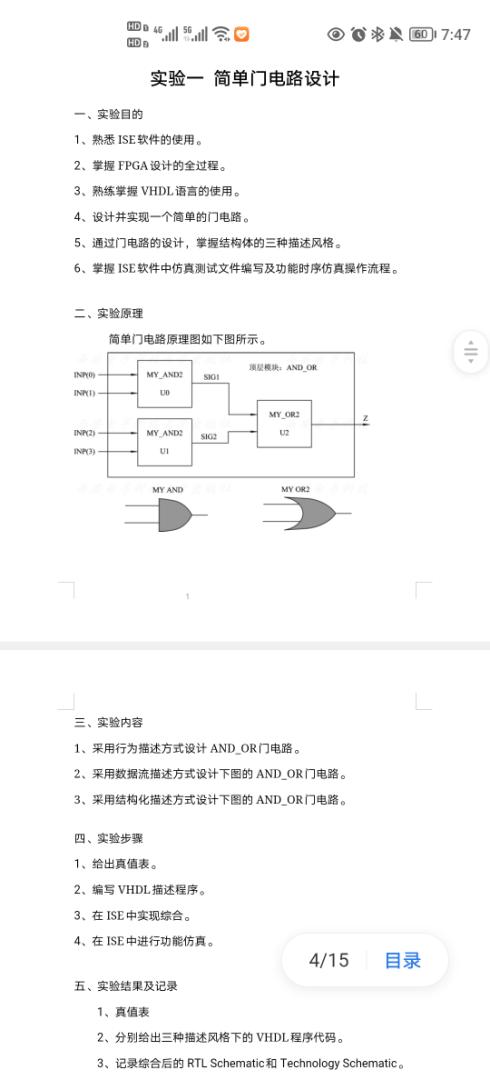

lab1设计文档--行为方式.doc

lab1设计文档--结构方式.doc

lab1设计文档--数据流方式.doc

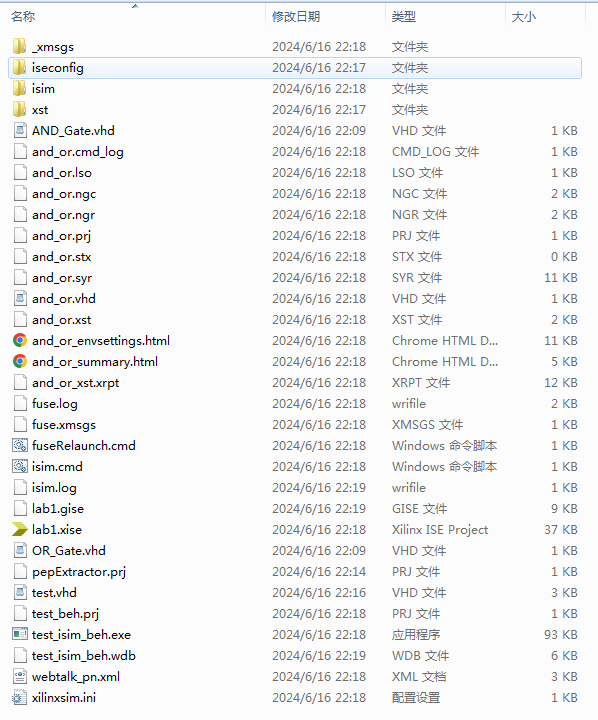

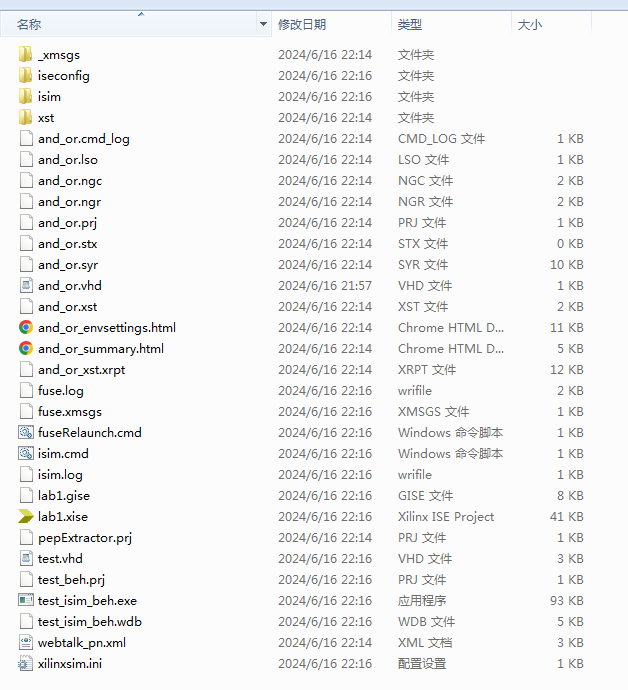

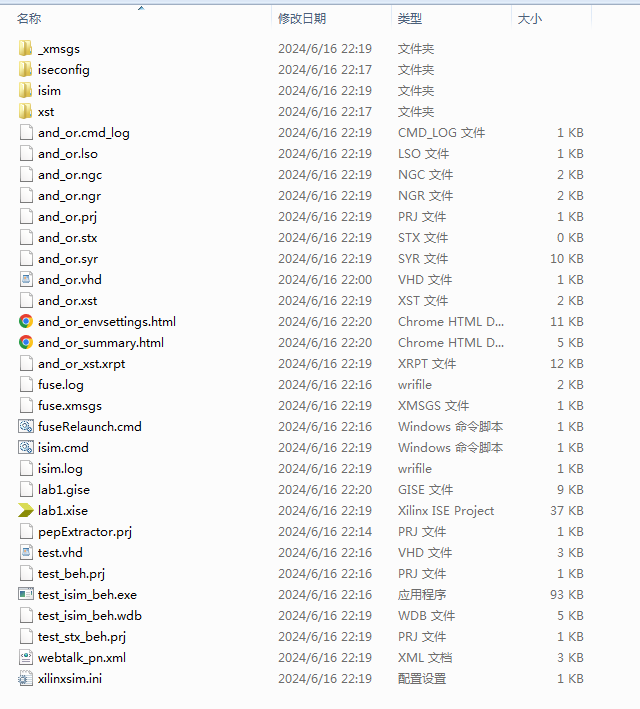

1. 工程文件

2. 程序文件

3. 程序编译

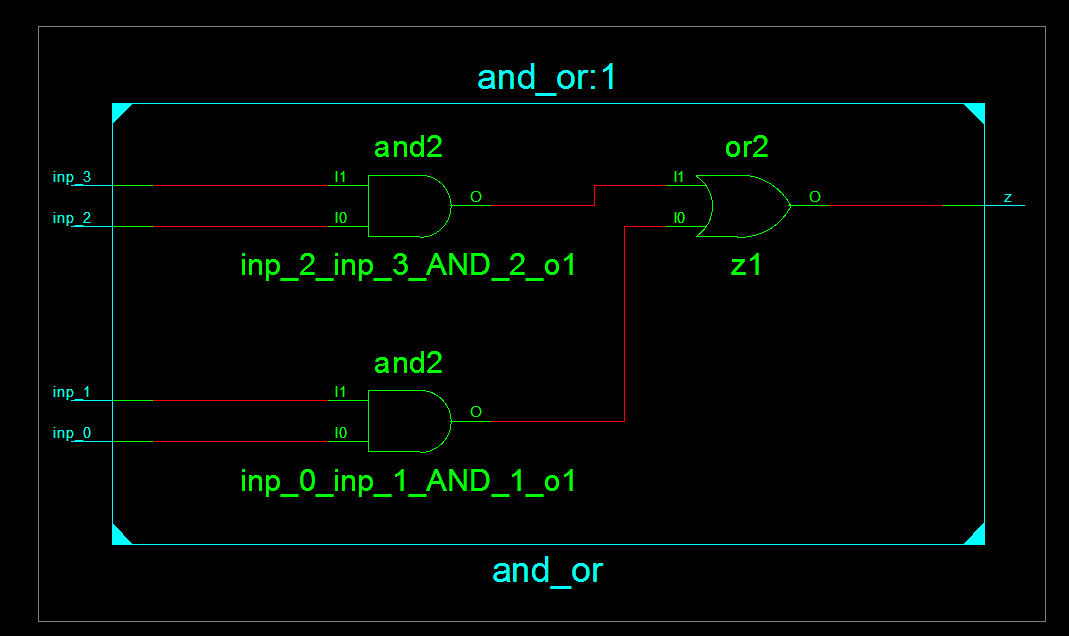

4. RTL图

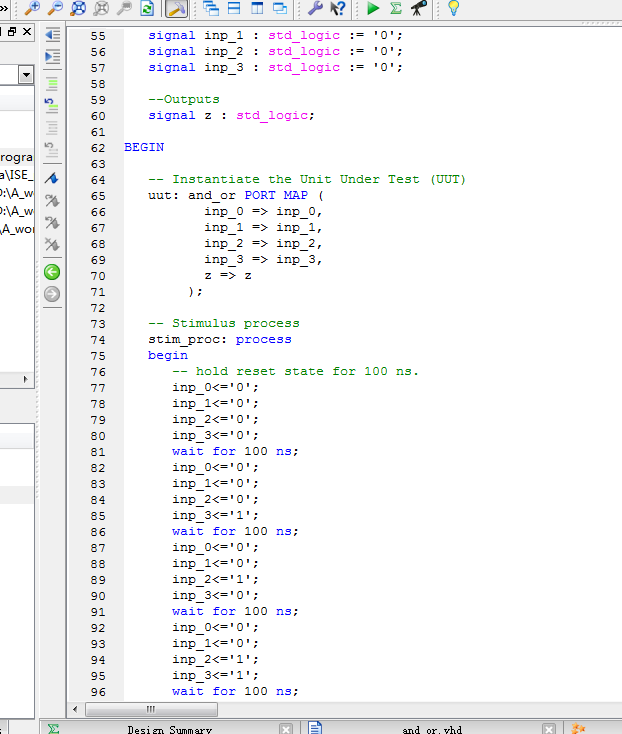

5. Testbench

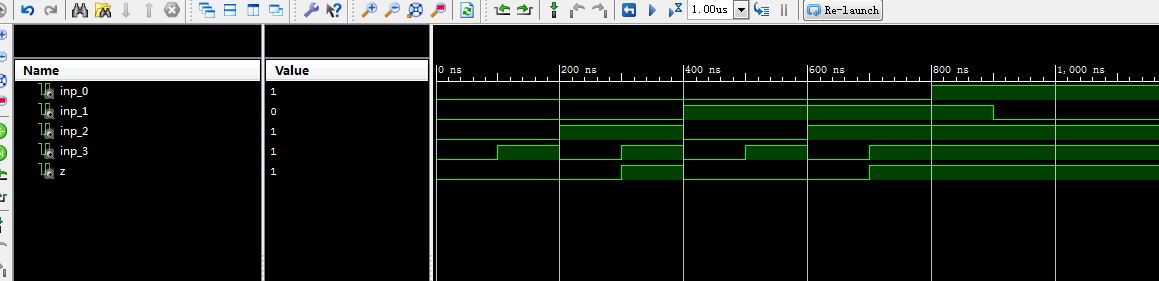

6. 仿真图

1. 工程文件

2. 程序文件

3. 程序编译

4. RTL图

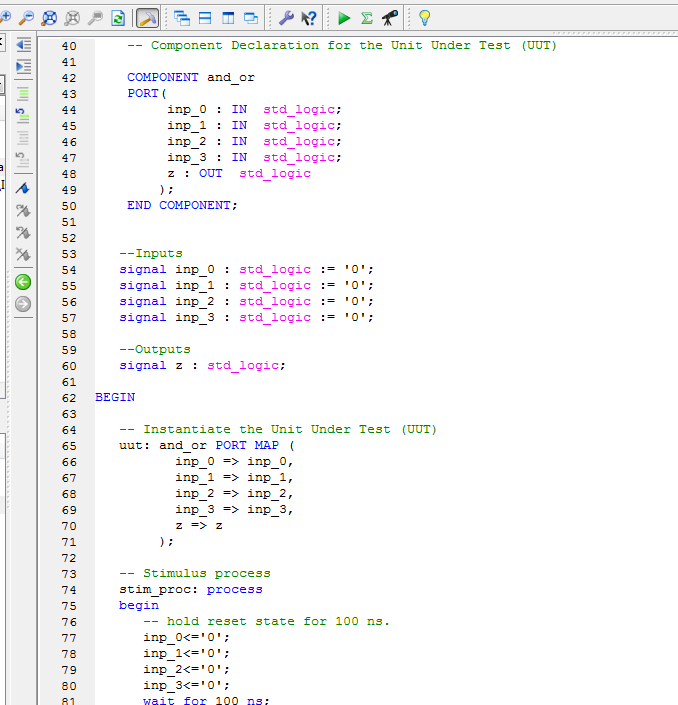

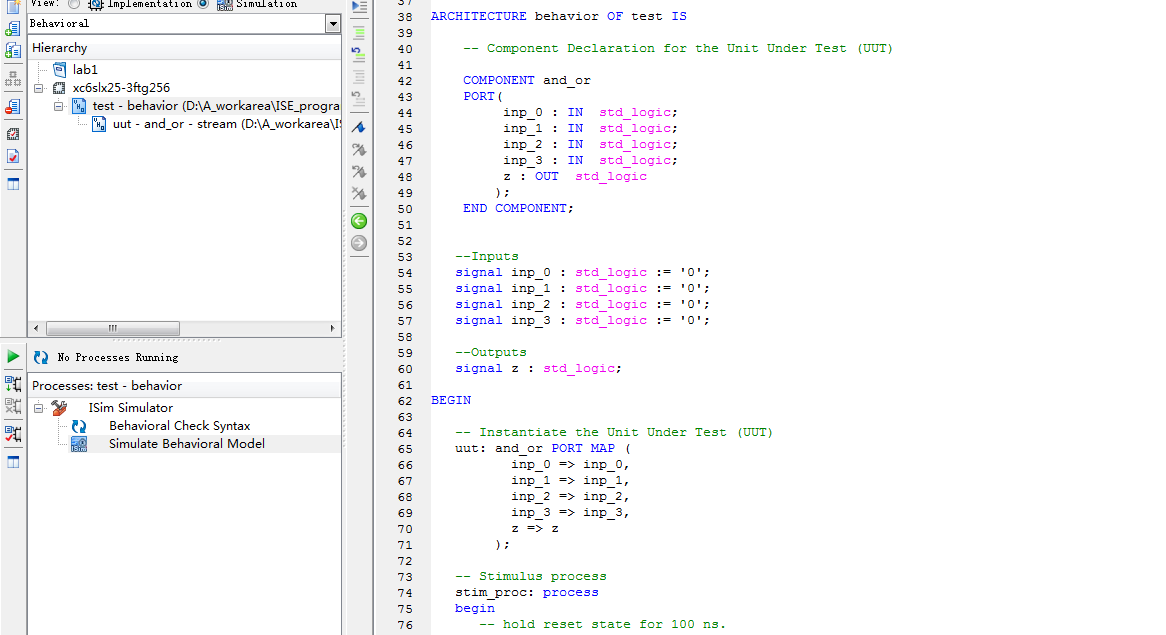

5. Testbench

6. 仿真图

1. 工程文件

2. 程序文件

3. 程序编译

4. RTL图

5. Testbench

6. 仿真图

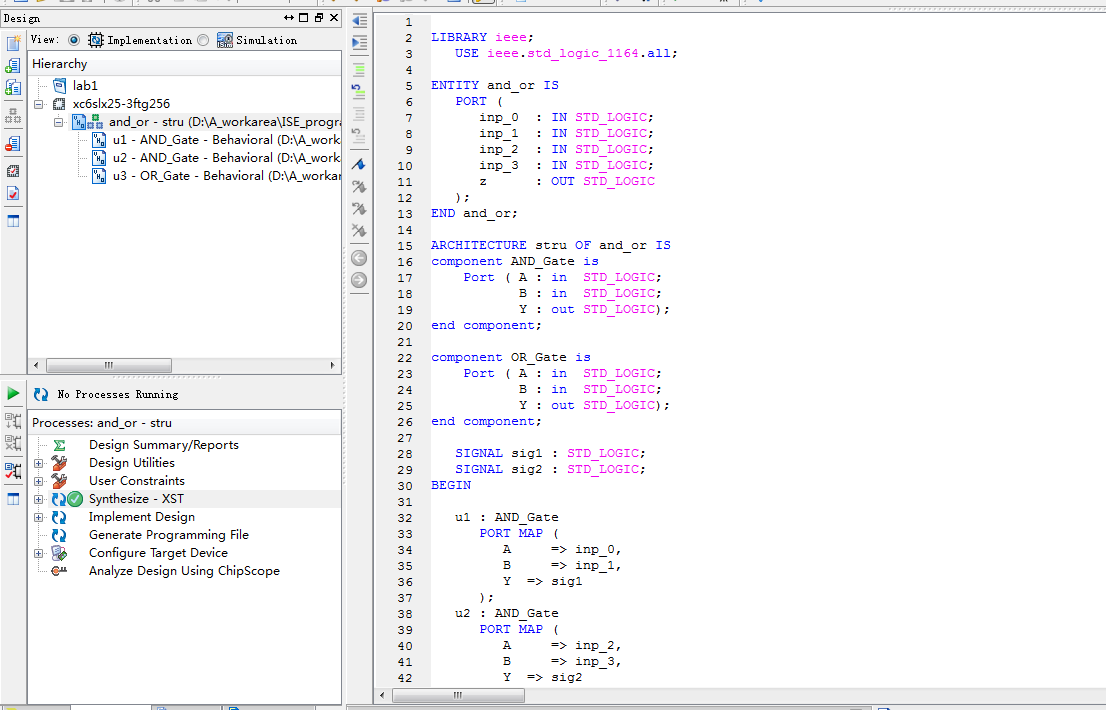

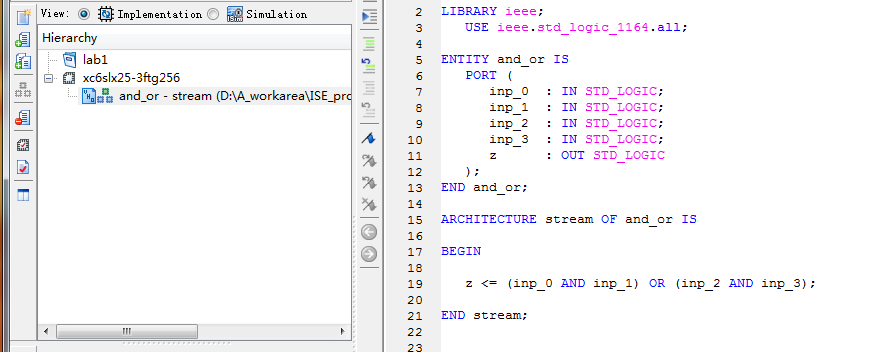

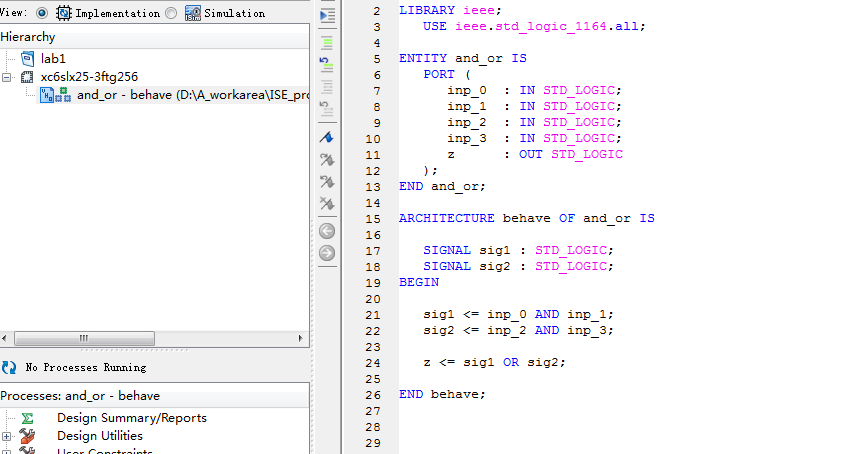

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
ENTITY and_or IS
   PORT (
      inp_0  : IN STD_LOGIC;
      inp_1  : IN STD_LOGIC;
      inp_2  : IN STD_LOGIC;
      inp_3  : IN STD_LOGIC;
      z      : OUT STD_LOGIC
   );
END and_or;
ARCHITECTURE behave OF and_or IS

   SIGNAL sig1 : STD_LOGIC;
   SIGNAL sig2 : STD_LOGIC;
BEGIN

   sig1 <= inp_0 AND inp_1;
   sig2 <= inp_2 AND inp_3;

   z <= sig1 OR sig2;

END behave;

代码文件（付费下载）：
