3-8译码器设计VHD代码ISE仿真

名称：3-8译码器设计VHD代码ISE仿真

软件：ISE

语言：VHD

代码功能：

3-8译码器设计

实验目的

1、熟悉ISE软件的使用

2、掌握FPGA设计的全过程。

3、熟练掌握I语句的描述方法

4、掌握组合逻辑电路的设计方法

5、并实现一个3-8译码器

6、掌握ISE软件中仿真测试文件编写及功能时序仿真操作流程。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

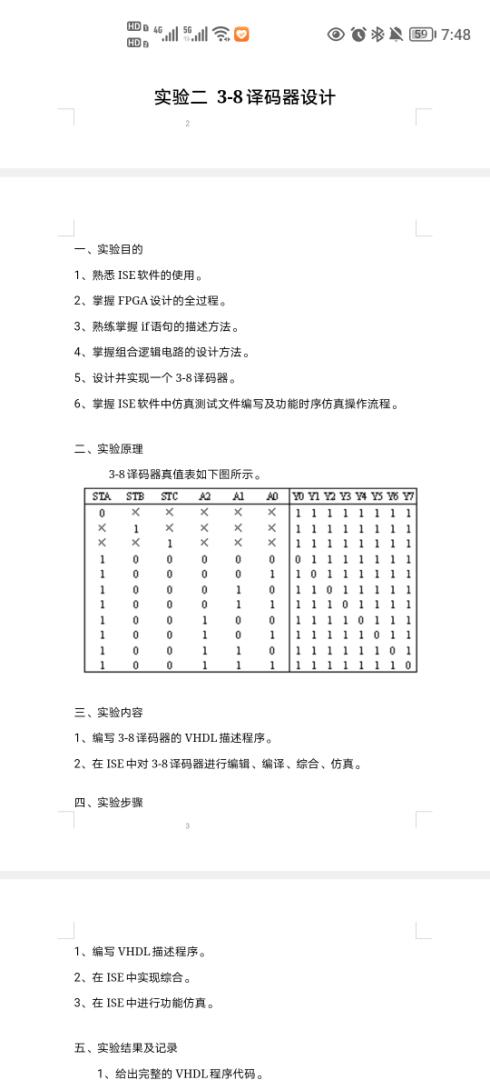

lab2设计文档.doc

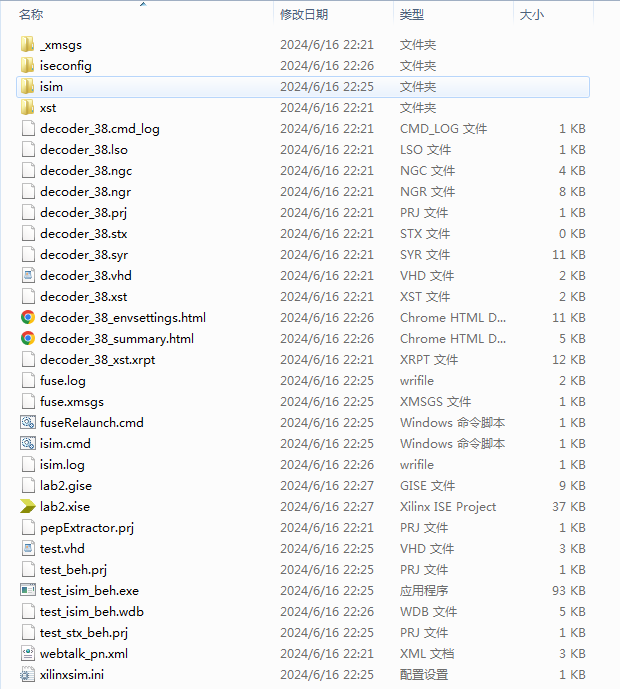

1. 工程文件

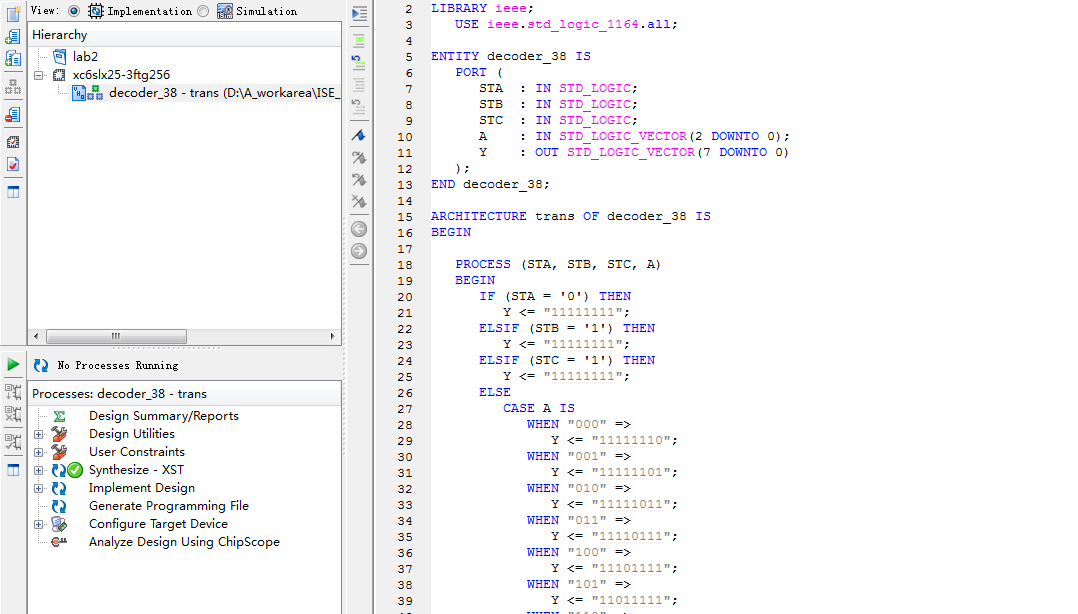

2. 程序文件

3. 程序编译

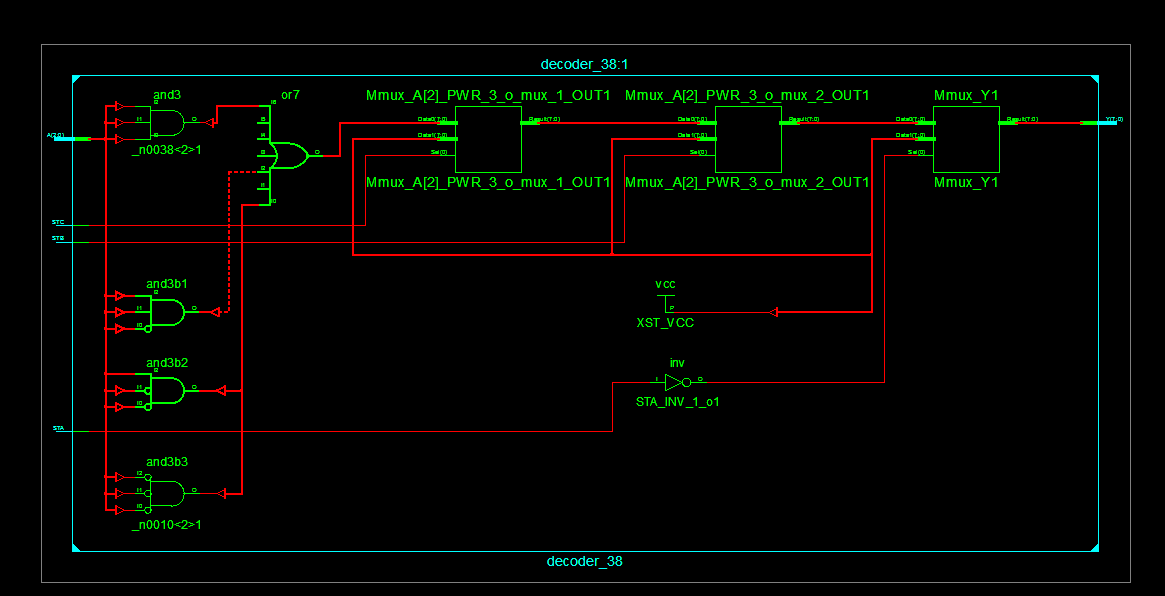

4. RTL图

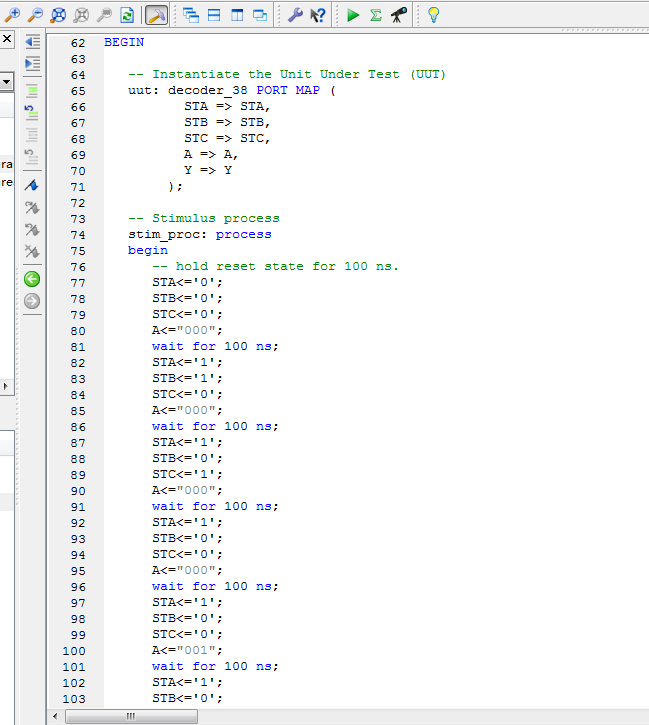

5. Testbench

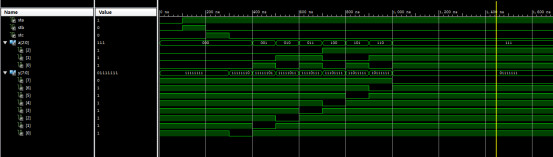

6. 仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
ENTITY decoder_38 IS
   PORT (
      STA  : IN STD_LOGIC;
      STB  : IN STD_LOGIC;
      STC  : IN STD_LOGIC;
      A    : IN STD_LOGIC_VECTOR(2 DOWNTO 0);
      Y    : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
   );
END decoder_38;
ARCHITECTURE trans OF decoder_38 IS
BEGIN

   PROCESS (STA, STB, STC, A)
   BEGIN
      IF (STA = '0') THEN
         Y <= "11111111";
      ELSIF (STB = '1') THEN
         Y <= "11111111";
      ELSIF (STC = '1') THEN
         Y <= "11111111";
      ELSE
         CASE A IS
            WHEN "000" =>
               Y <= "11111110";
            WHEN "001" =>
               Y <= "11111101";
            WHEN "010" =>
               Y <= "11111011";
            WHEN "011" =>
               Y <= "11110111";
            WHEN "100" =>
               Y <= "11101111";
            WHEN "101" =>
               Y <= "11011111";
            WHEN "110" =>
               Y <= "10111111";
            WHEN "111" =>
               Y <= "01111111";
WHEN others =>
Y <= "11111111";
