16路数显报警器设计VHDL代码Quartus DE2-115开发板

名称：16路数显报警器设计VHDL代码Quartus  DE2-115开发板

软件：Quartus

语言：VHDL

代码功能：

①做一个16路数显报警器的程序。

一个输入:输入信号用器件的拨码开关。

三个输出，一个用数码管显示故障的总路数，一个用数码管显示具体故障路数，一个用亮灯或者蜂鸣器报警。

②quartus

③VHDL

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在DE2-115开发板验证，DE2-115开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

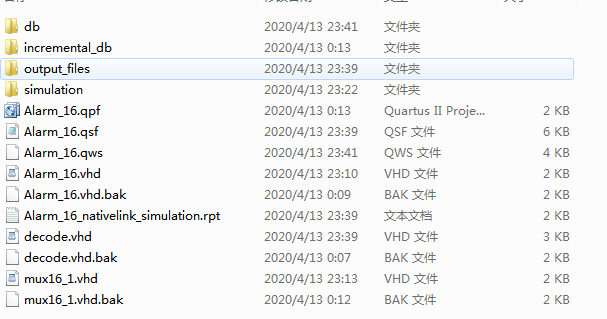

1. 工程文件

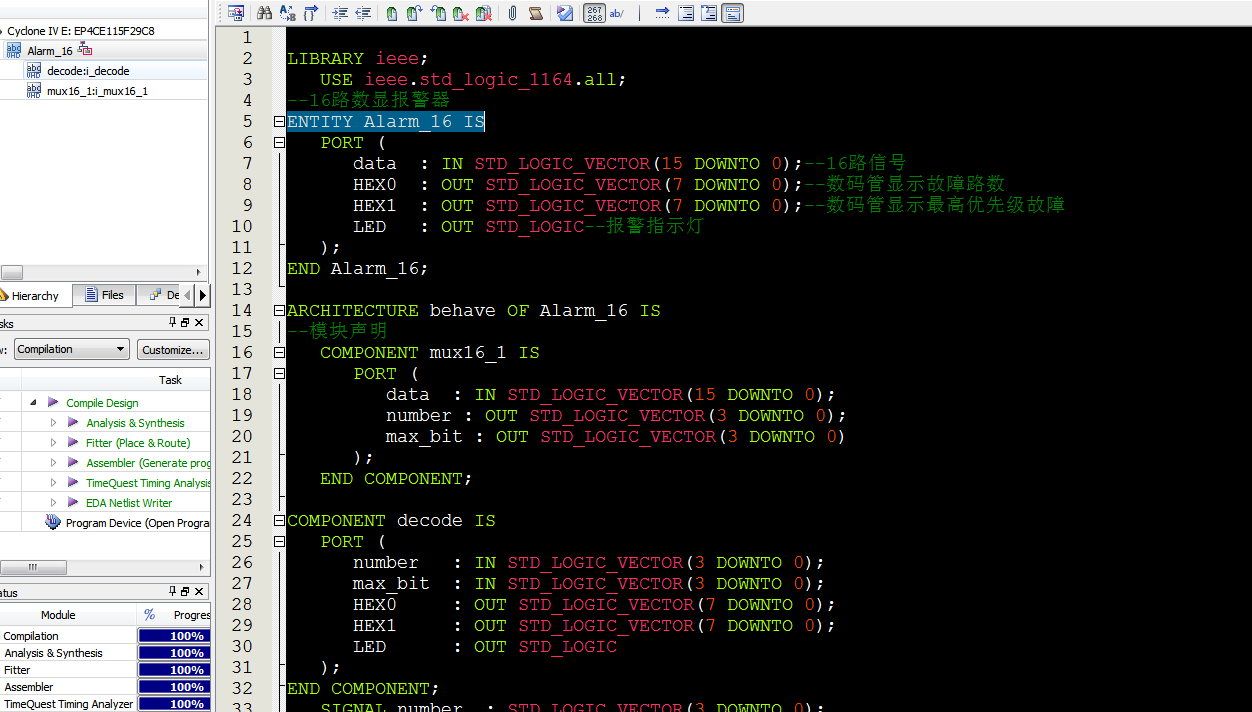

2. 程序文件

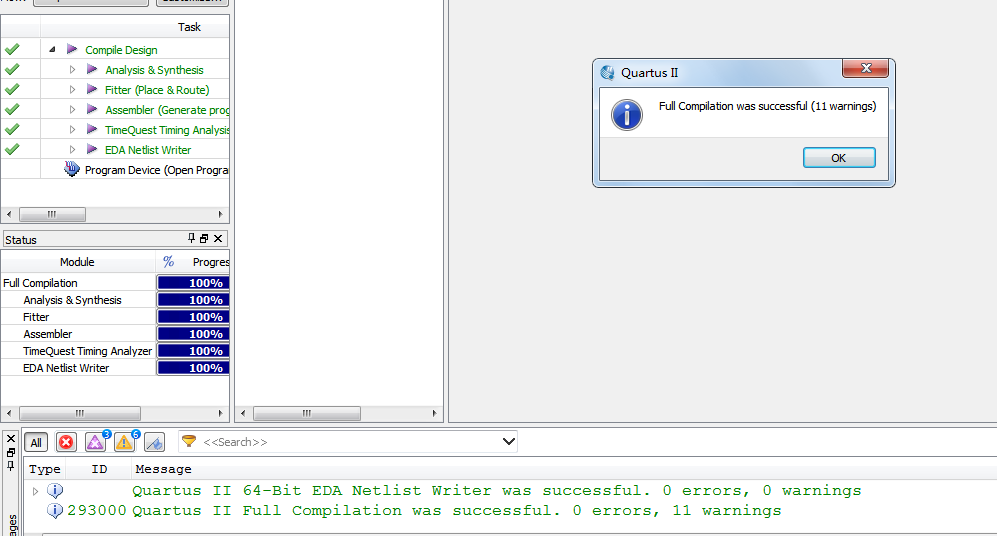

3. 程序编译

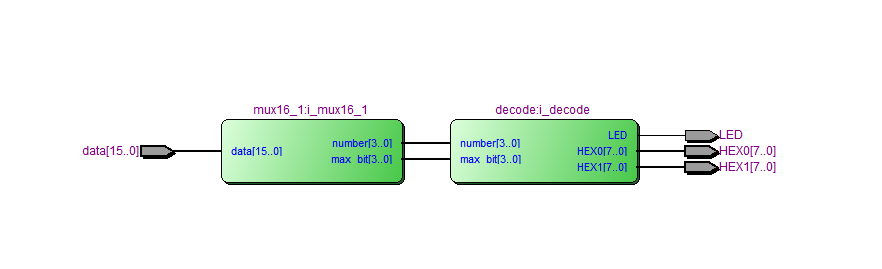

4. RTL图

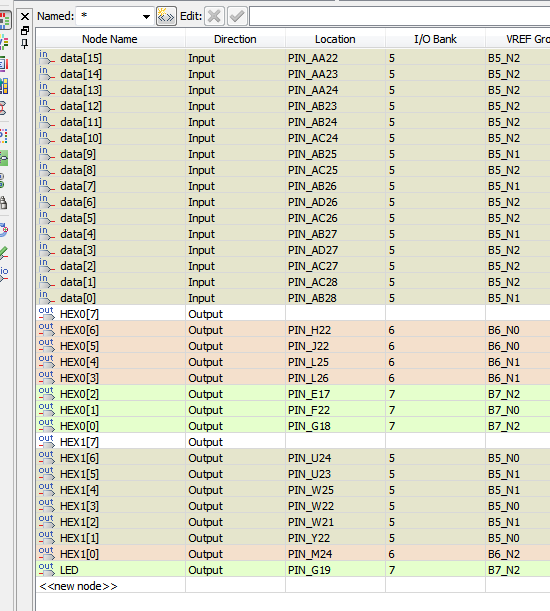

5. 管脚分配

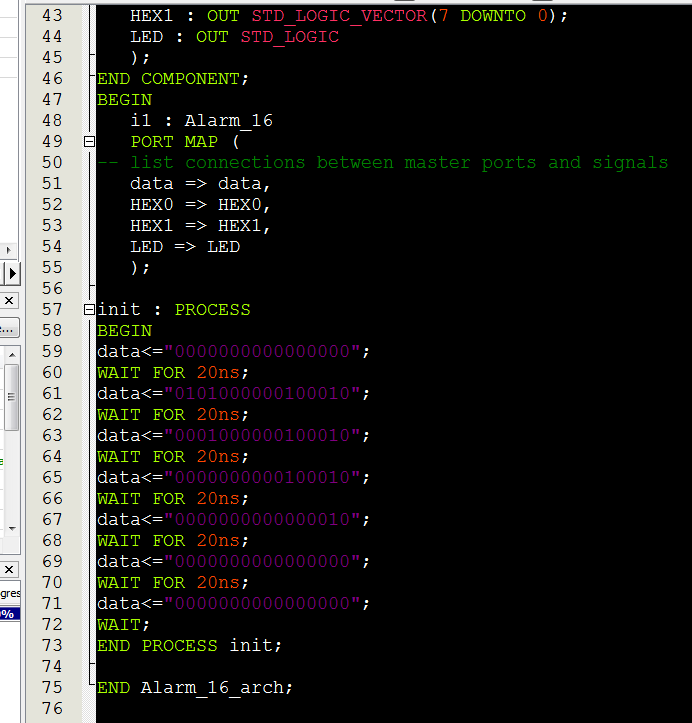

6. Testbench

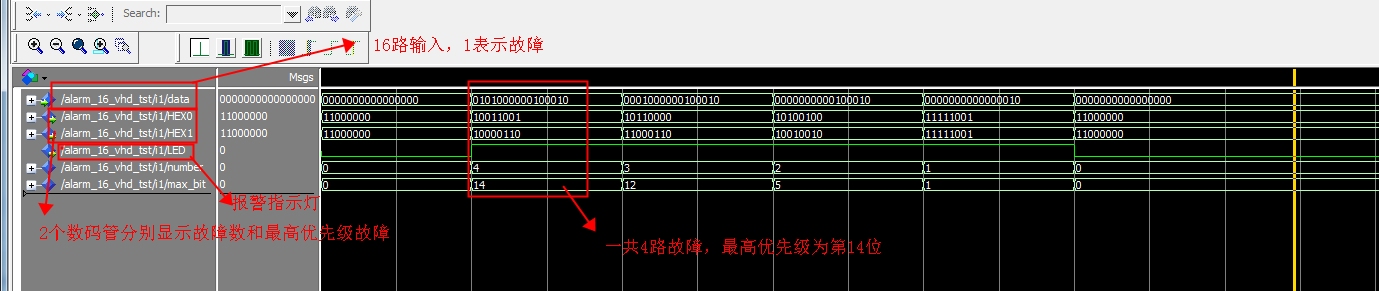

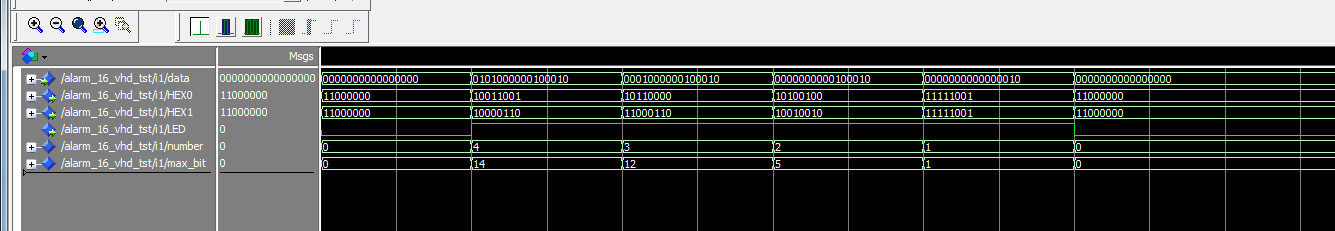

7. 仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--16路数显报警器
ENTITY Alarm_16 IS
   PORT (
      data  : IN STD_LOGIC_VECTOR(15 DOWNTO 0);--16路信号
      HEX0  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管显示故障路数个位
HEX1  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管显示故障路数十位
      HEX2  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管显示最高优先级故障个位
HEX3  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管显示最高优先级故障十位
      LED   : OUT STD_LOGIC--报警指示灯
   );
END Alarm_16;
ARCHITECTURE behave OF Alarm_16 IS
--模块声明
   COMPONENT mux16_1 IS
      PORT (
         data  : IN STD_LOGIC_VECTOR(15 DOWNTO 0);
         number : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
         max_bit : OUT STD_LOGIC_VECTOR(3 DOWNTO 0)
      );
   END COMPONENT;

COMPONENT decode IS
   PORT (
      number   : IN STD_LOGIC_VECTOR(3 DOWNTO 0);
      max_bit  : IN STD_LOGIC_VECTOR(3 DOWNTO 0);
      HEX0  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管显示故障路数个位
HEX1  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管显示故障路数十位
      HEX2  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管显示最高优先级故障个位
HEX3  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管显示最高优先级故障十位
      LED      : OUT STD_LOGIC
   );
END COMPONENT;
   SIGNAL number  : STD_LOGIC_VECTOR(3 DOWNTO 0);
   SIGNAL max_bit : STD_LOGIC_VECTOR(3 DOWNTO 0);
BEGIN


   --16选1编码器
   i_mux16_1 : mux16_1
      PORT MAP (
         data     => data,--16路信号
         number   => number,--故障路数
         max_bit  => max_bit--最高优先级故障
      );

代码文件（付费下载）：
