数字电子时钟设计Verilog代码Quartus DE2-70开发板

名称：数字电子时钟设计Verilog代码Quartus  DE2-70开发板

软件：Quartus

语言：Verilog

代码功能：

数字电子时钟

1.设计目的

(1)了解DE2-70开发板的硬件构成;

2)熟悉开发板可用资源的硬件电路

3)掌握EDA开发流程

(4)熟悉 Quartus开发环境

(5)掌握 Verilog基本语法;

(6)熟练掌握在 Quartus环境下进行软件仿真的方法

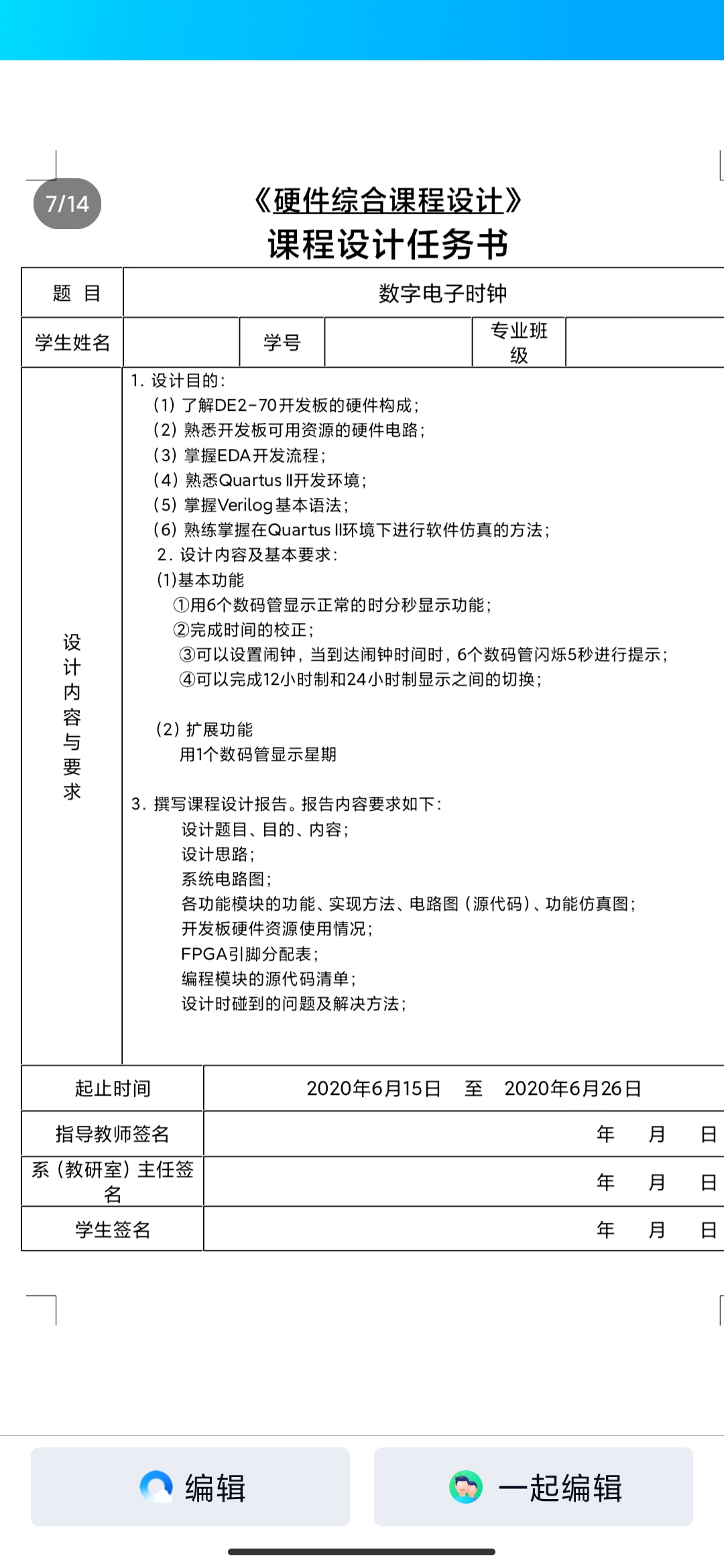

2.设计内容及基本要求

(1)基本功能

①用6个数码管显示正常的时分秒显示功能

②完成时间的校正;

③可以设置闹钟,当到达闹钟时间时,6个数码管闪烁5秒进行提示

④可以完成12小时制和24小时制显示之间的切换

(2)扩展功能

用1个数码管显示星期

3.撰写课程设计报告。报告内容要求如下

设计题目、目的、内容设计思路

系统电路图;

各功能模块的功能、实现方法、电路图(源代码)、功能仿真图开发板硬件资源使用情况;

FPGA引脚分配表

编程模块的源代码清单设计时碰到的问题及解决方法

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

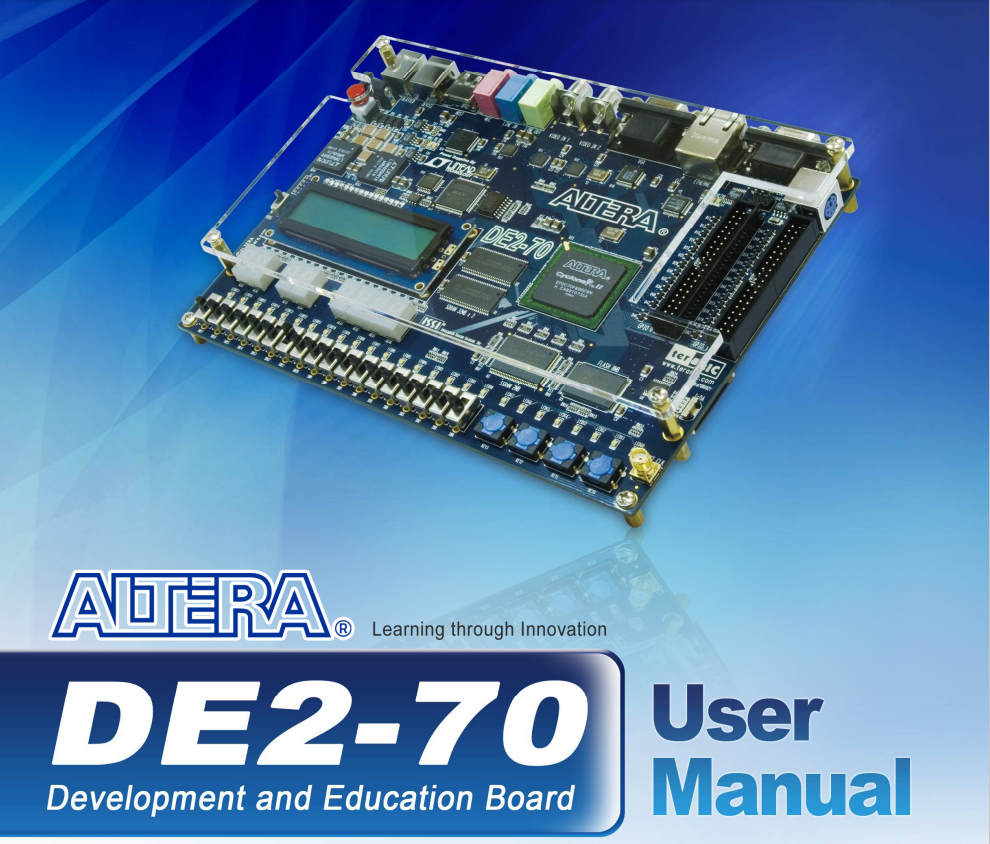

本代码已在DE2-70开发板验证，DE2-70开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

数字钟设计文档.doc

1. 

控制方法：

2个拨码开关SW0和SW1控制模式：

SW0=0，SW1=0为正常计时模式；

SW0=0，SW1=1为修改时间模式；

SW0=1，SW1=0为显示闹钟时间模式；

SW0=1，SW1=1为修改闹钟时间模式；

SW2控制进制切换

2个按键，key0修改小时，key1修改分钟：

将拨码开关设置为SW0=0，SW1=1，此时按下按键可以修改当前时间；

将拨码开关设置为SW0=1，SW1=1，此时按下按键可以修改闹钟时间；

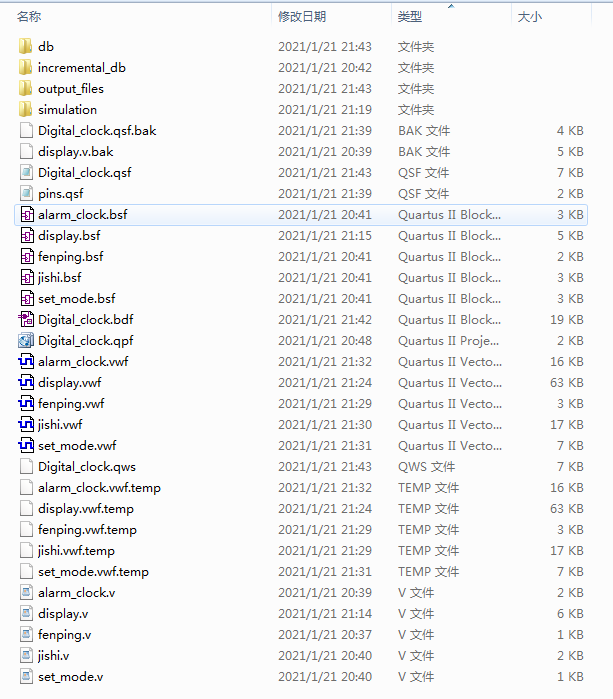

2. 工程文件

3. 程序文件

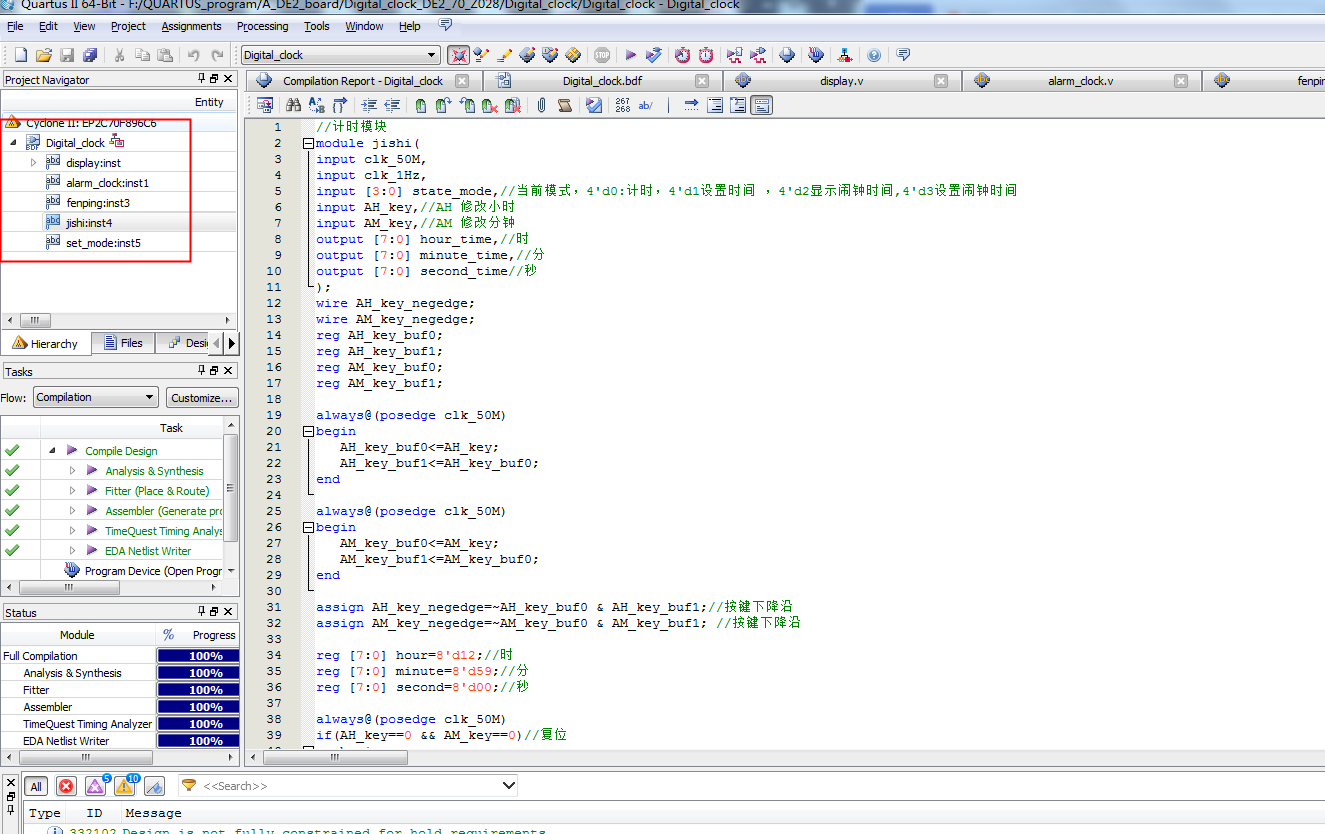

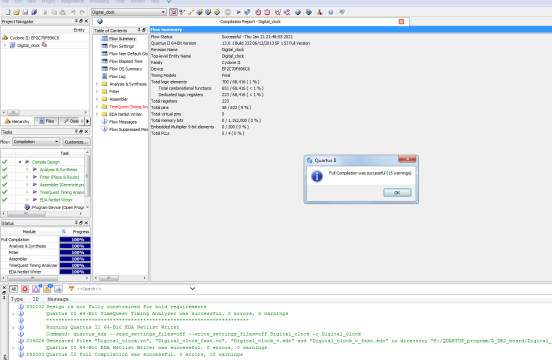

4. 程序编译

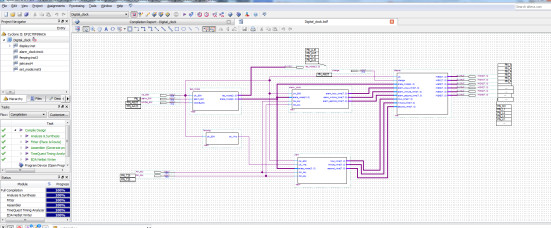

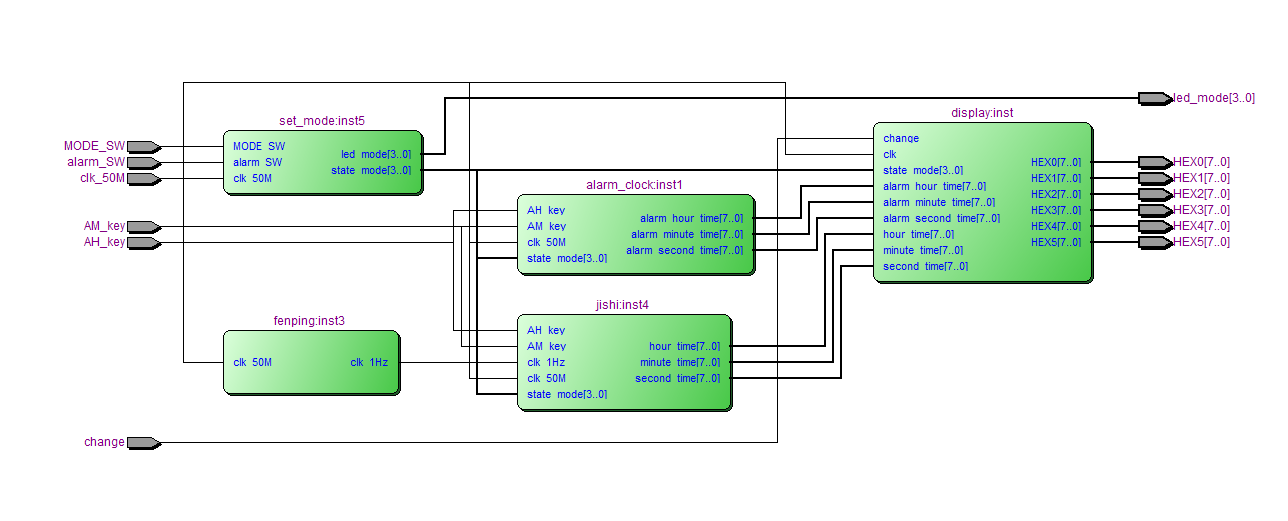

5. 程序RTL图

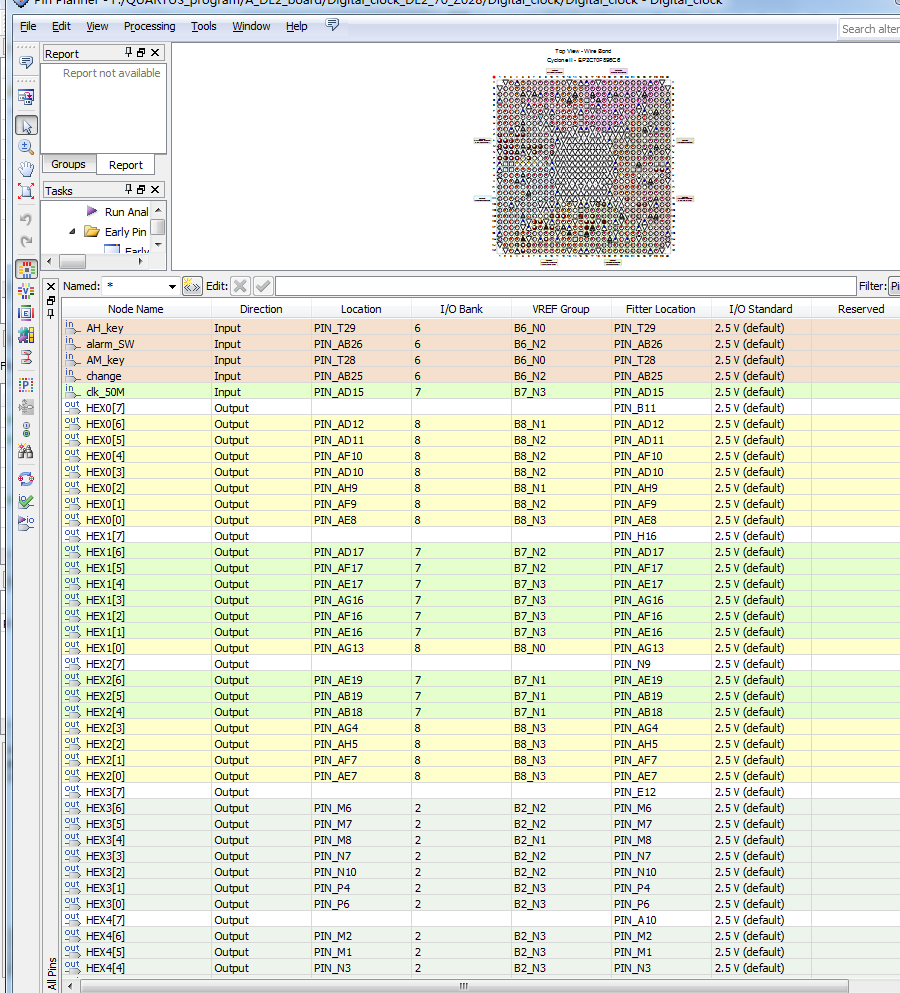

6. 管脚分配

7. 仿真图

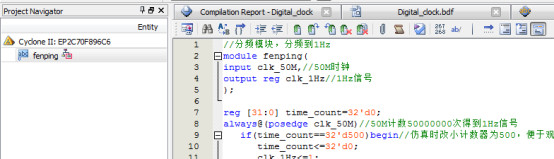

分频模块,用于将50MHz时钟分频到1Hz

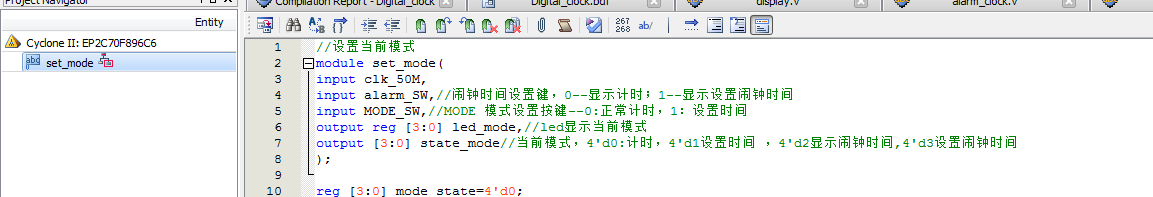

设置模式模块，根据按键输入控制当前的模式，模式用led灯显示

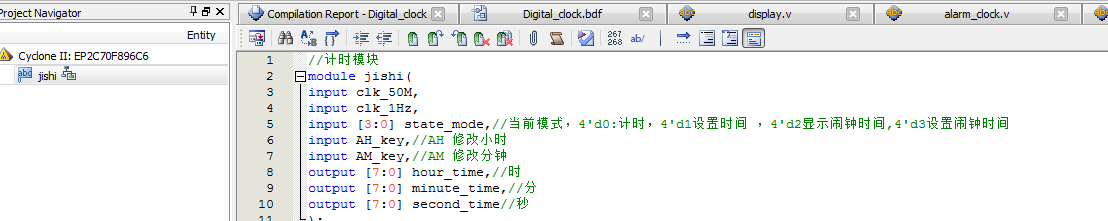

计时模块，用于控制数字钟计时，也可以设置时间

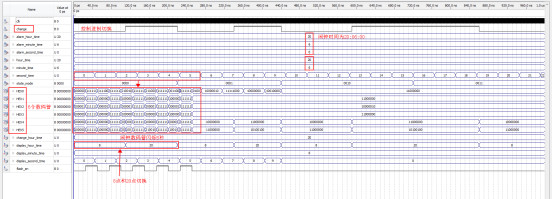

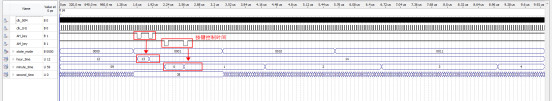

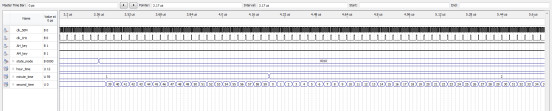

上图可以看到state_mode为0001时，AHkey和AMkey可以控制小时和分钟

state_mode不为0001时，正常计时，秒钟计数到59，分钟加1，秒清零

闹钟设置模块，设置闹钟设计

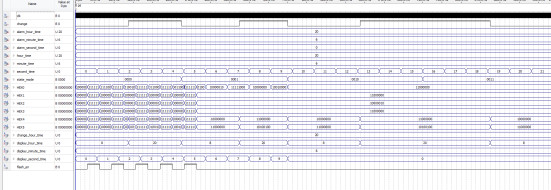

上图可以看到state_mode为0011时，AHkey和AMkey可以控制小时和分钟

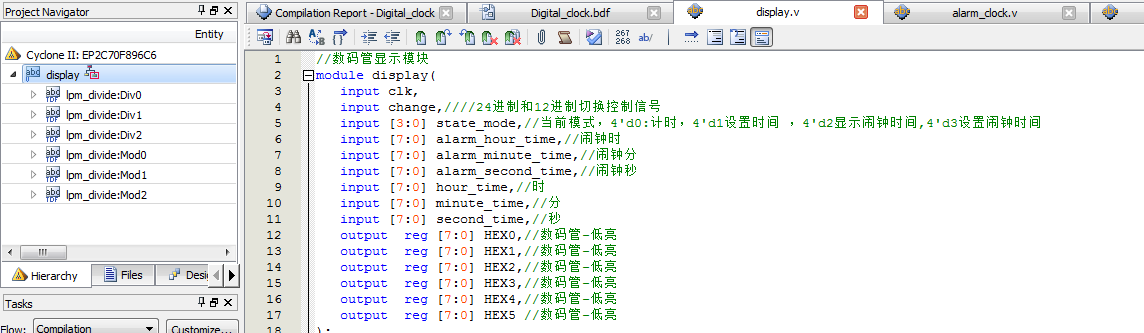

显示模块，数码管显示时分秒。闹钟时闪烁5秒，可以切换进制

部分代码展示:

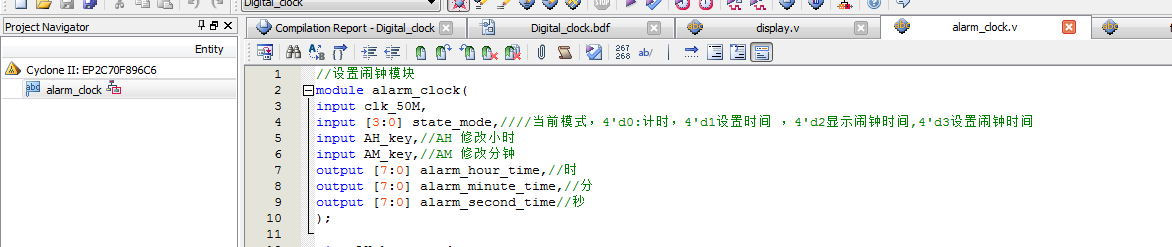

//设置闹钟模块
module alarm_clock(
input clk_50M,
input [3:0] state_mode,////当前模式，4'd0:计时，4'd1设置时间 ，4'd2显示闹钟时间,4'd3设置闹钟时间
input AH_key,//AH 修改小时
input AM_key,//AM 修改分钟
output [7:0] alarm_hour_time,//时
output [7:0] alarm_minute_time,//分
output [7:0] alarm_second_time//秒
);
wire AH_key_negedge;
wire AM_key_negedge;
reg AH_key_buf0;
reg AH_key_buf1;
reg AM_key_buf0;
reg AM_key_buf1;
always@(posedge clk_50M)
begin
AH_key_buf0<=AH_key;
AH_key_buf1<=AH_key_buf0;
end
always@(posedge clk_50M)
begin
AM_key_buf0<=AM_key;
AM_key_buf1<=AM_key_buf0;
end
assign AH_key_negedge=~AH_key_buf0 & AH_key_buf1;//按键下降沿
assign AM_key_negedge=~AM_key_buf0 & AM_key_buf1;//按键下降沿
reg [7:0] hour=8'd21;//时
reg [7:0] minute=8'd59;//分
reg [7:0] second=8'd00;//秒
always@(posedge clk_50M)
if(state_mode==4'd3)begin//4'd3设置闹钟时间
if(AH_key_negedge)
if(hour==8'd23)
hour<=8'd0;
else
hour<=hour+8'd1;
else
hour<=hour;
if(AM_key_negedge)
if(minute==8'd59)
minute<=8'd0;
else
minute<=minute+8'd1;
else
minute<=minute;
end
