二进制除法器设计Verilog代码Quartus DE2-115开发板

名称：二进制除法器设计Verilog代码Quartus  DE2-115开发板

软件：Quartus

语言：Verilog

代码功能：

数字运算系统

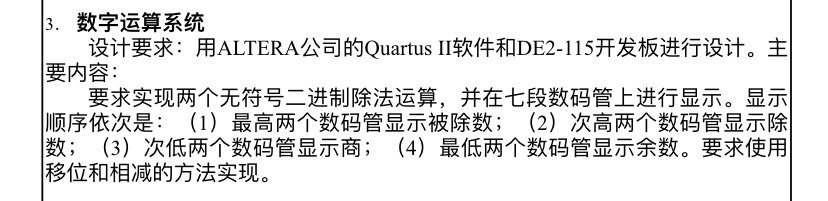

设计要求:用 ALTERA公司的 Quartus II[软件和DE2115开发板进行设计。主要内容

要求实现两个无符号二进制除法运算,并在七段数码管上进行显示。显示顺序依次是:(1)最高两个数码管显示被除数;(2)次高两个数码管显示除数;(3)次低两个数码管显示商;(4)最低两个数码管显示余数。要求使用移位和相减的方法实现。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在DE2-115开发板验证，DE2-115开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

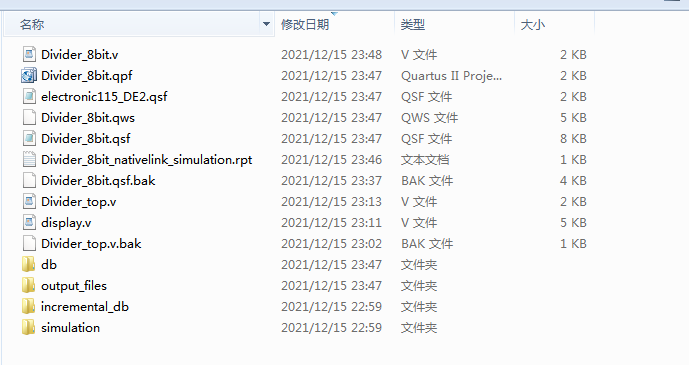

1. 工程文件

2. 程序文件

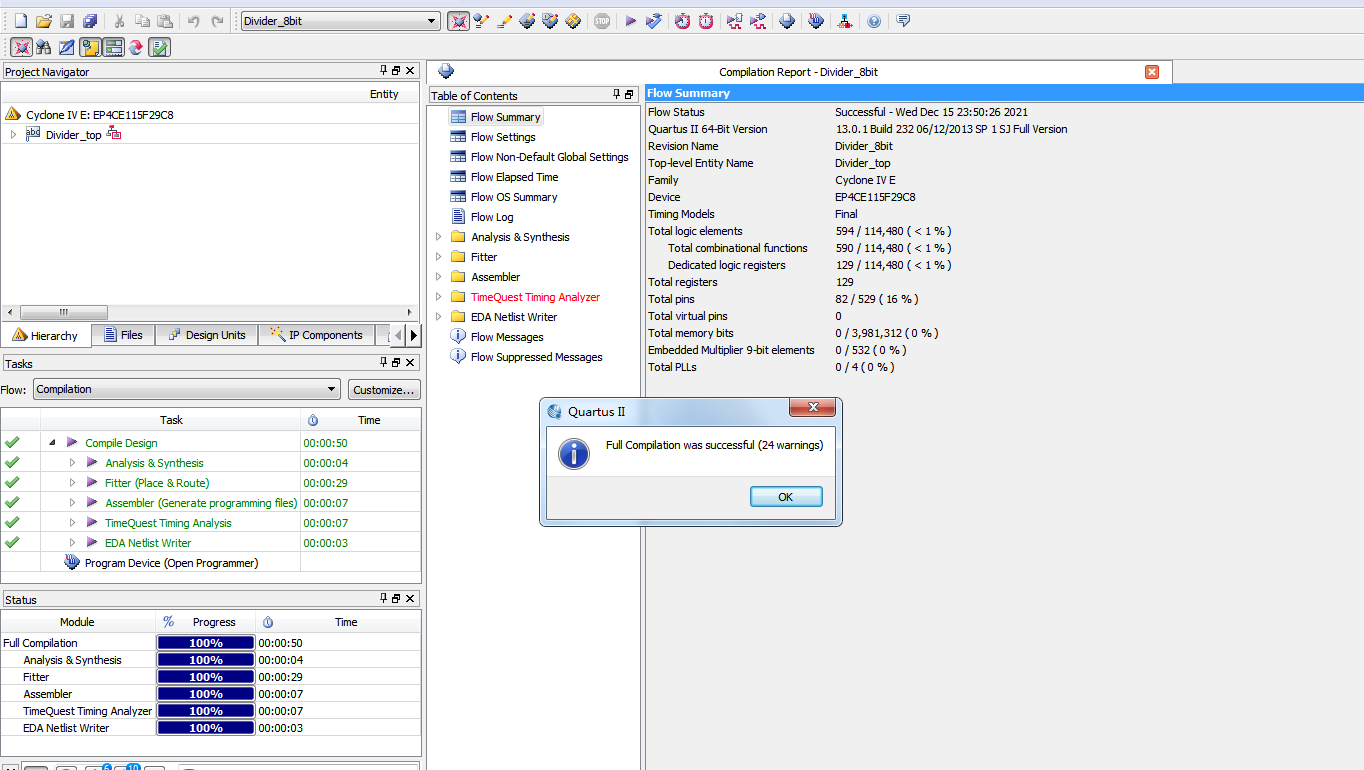

3. 程序编译

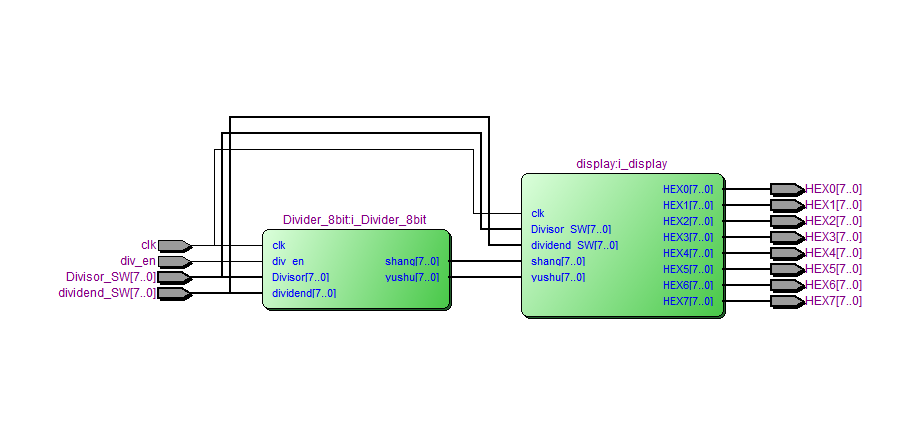

4. RTL图

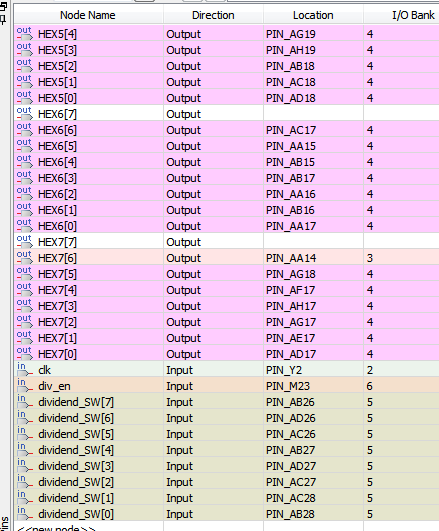

5. 管脚分配

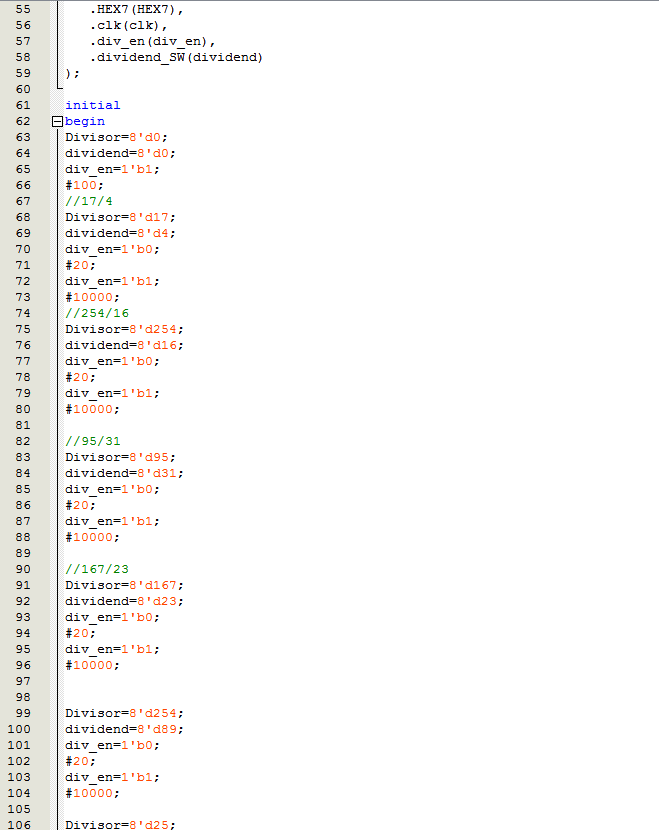

6. Testbench

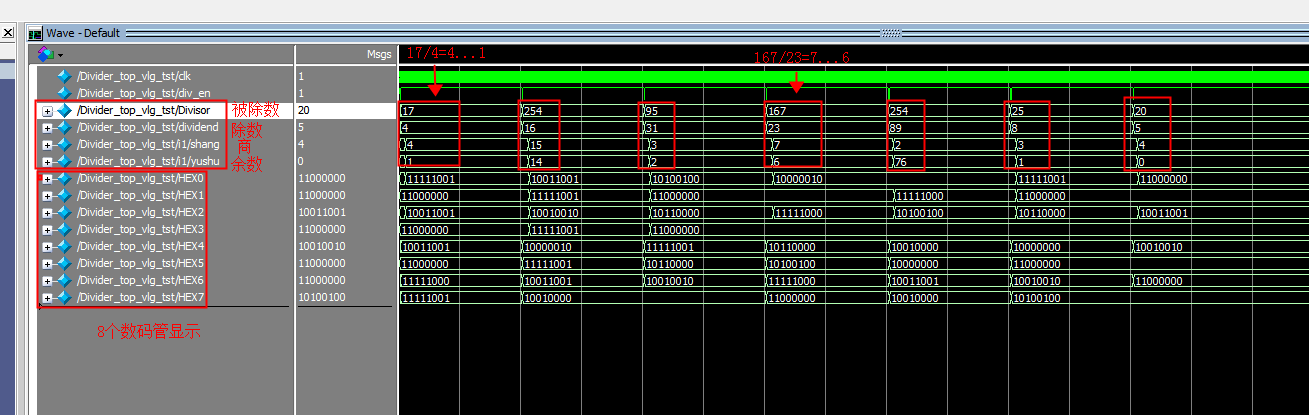

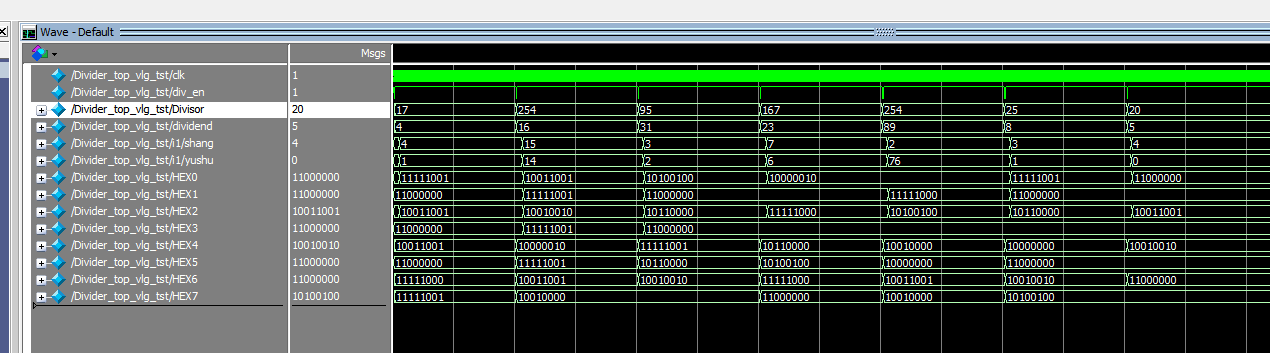

7. 仿真图

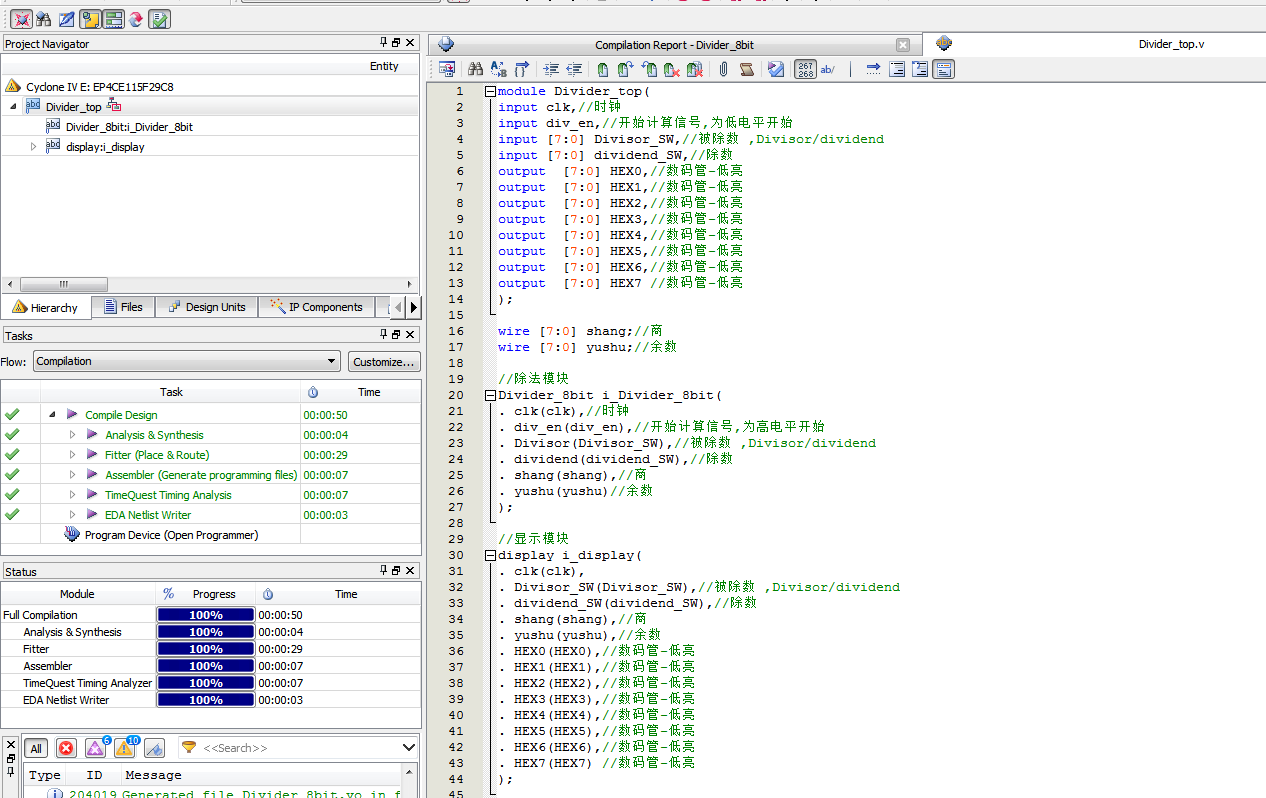

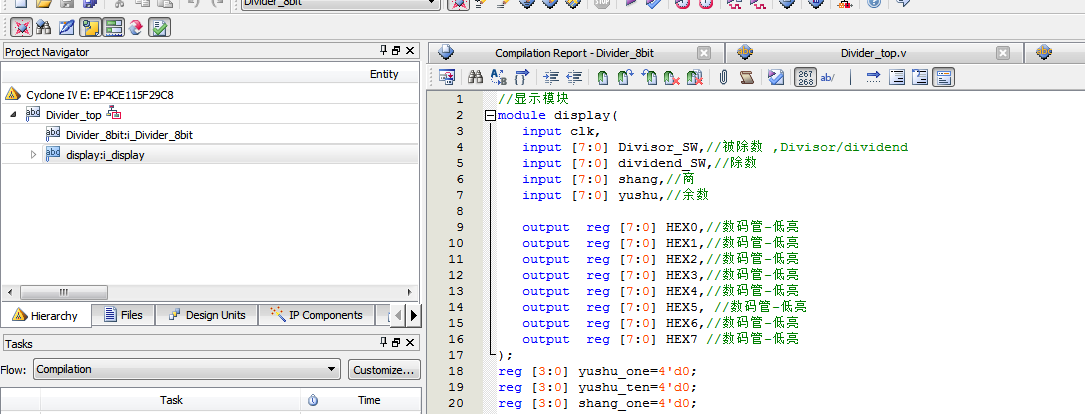

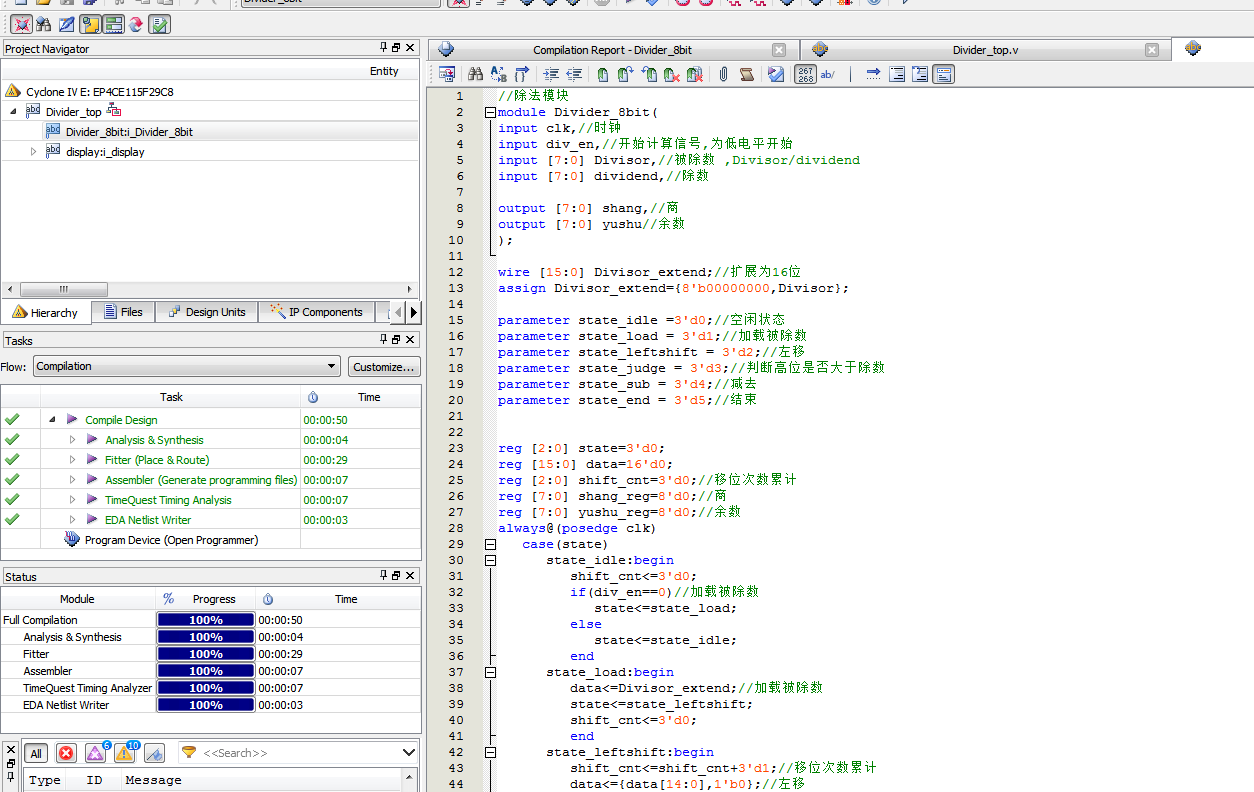

部分代码展示:

//除法模块
module Divider_8bit(
input clk,//时钟
input div_en,//开始计算信号,为低电平开始
input [7:0] Divisor,//被除数 ,Divisor/dividend
input [7:0] dividend,//除数
output [7:0] shang,//商
output [7:0] yushu//余数
);
wire [15:0] Divisor_extend;//扩展为16位
assign Divisor_extend={8'b00000000,Divisor};
parameter state_idle =3'd0;//空闲状态
parameter state_load = 3'd1;//加载被除数
parameter state_leftshift = 3'd2;//左移
parameter state_judge = 3'd3;//判断高位是否大于除数
parameter state_sub = 3'd4;//减去
parameter state_end = 3'd5;//结束
reg [2:0] state=3'd0;
reg [15:0] data=16'd0;
reg [2:0] shift_cnt=3'd0;//移位次数累计
reg [7:0] shang_reg=8'd0;//商
reg [7:0] yushu_reg=8'd0;//余数
always@(posedge clk)
case(state)
state_idle:begin
shift_cnt<=3'd0;
if(div_en==0)//加载被除数
state<=state_load;
else
state<=state_idle;
end
state_load:begin
data<=Divisor_extend;//加载被除数
state<=state_leftshift;
shift_cnt<=3'd0;
end

代码文件（付费下载）：
