LCD1602液晶显示器设计VHDL代码Quartus DE2-115开发板

名称：LCD1602液晶显示器设计VHDL代码Quartus  DE2-115开发板

软件：Quartus

语言：VHDL

代码功能：LCD1602液晶显示器设计

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

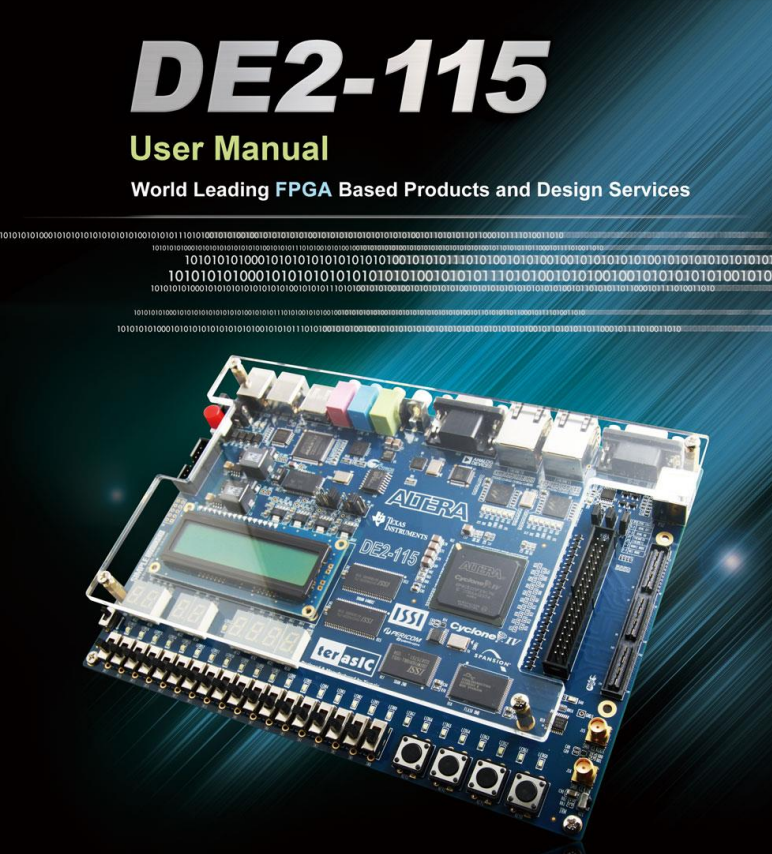

本代码已在DE2-115开发板验证，DE2-115开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

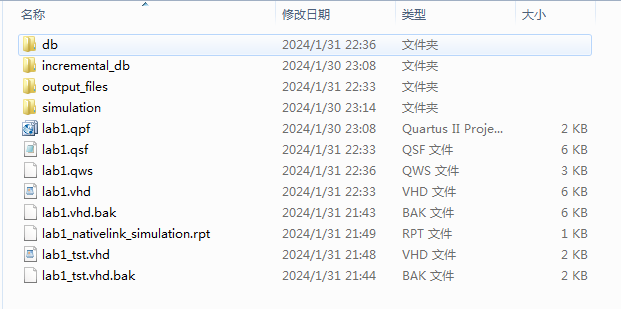

1. 工程文件

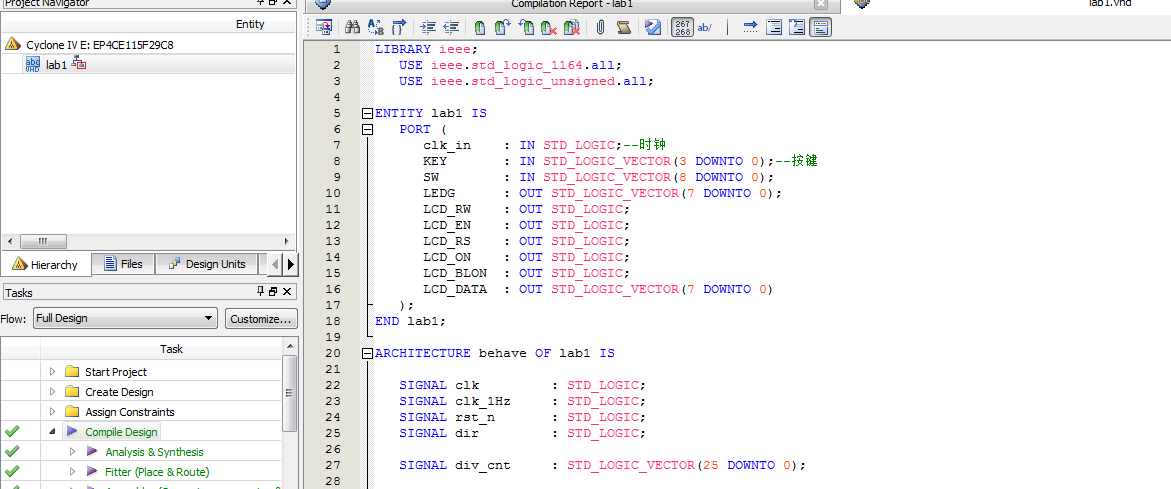

2. 程序文件

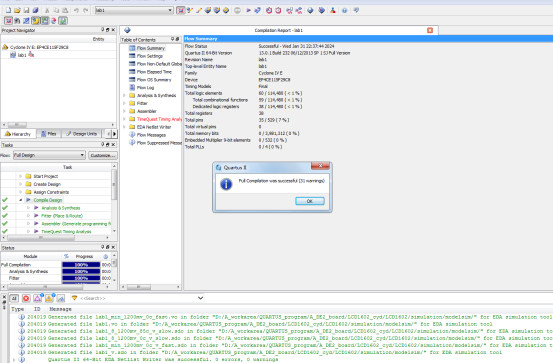

3. 程序编译

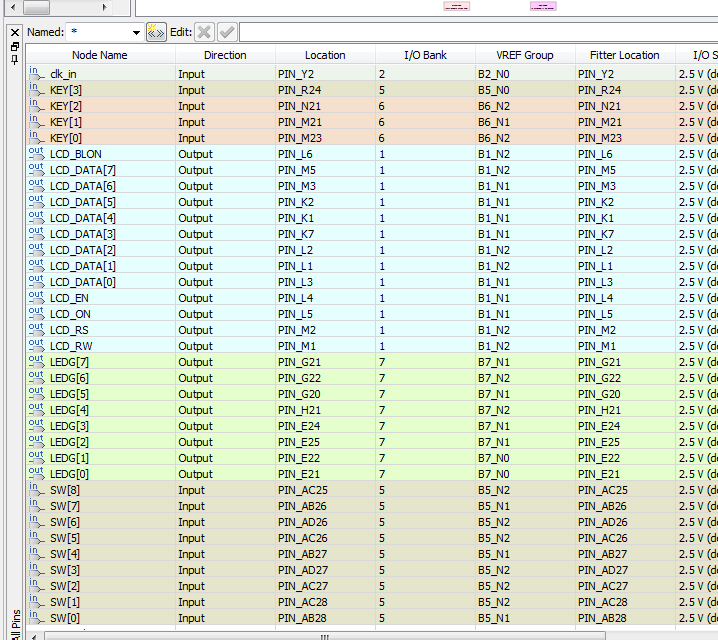

4. 管脚分配

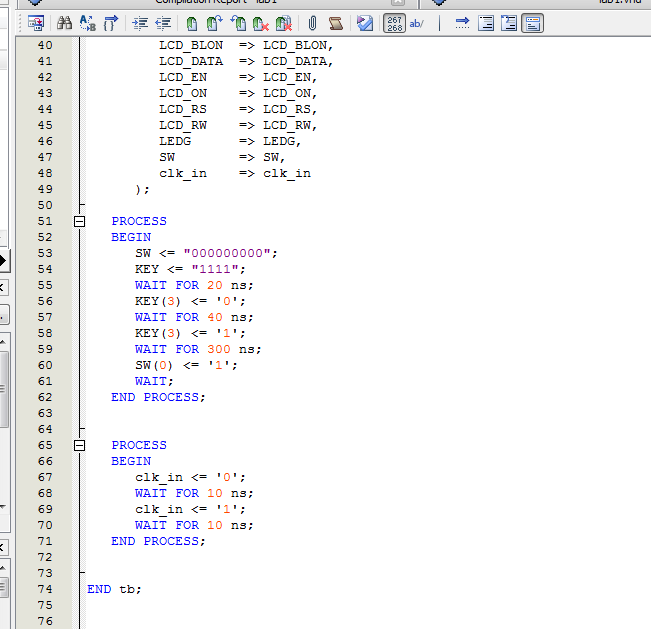

5. Testbench

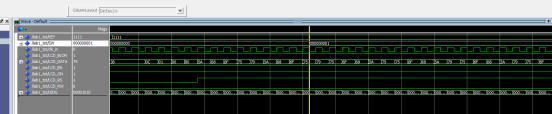

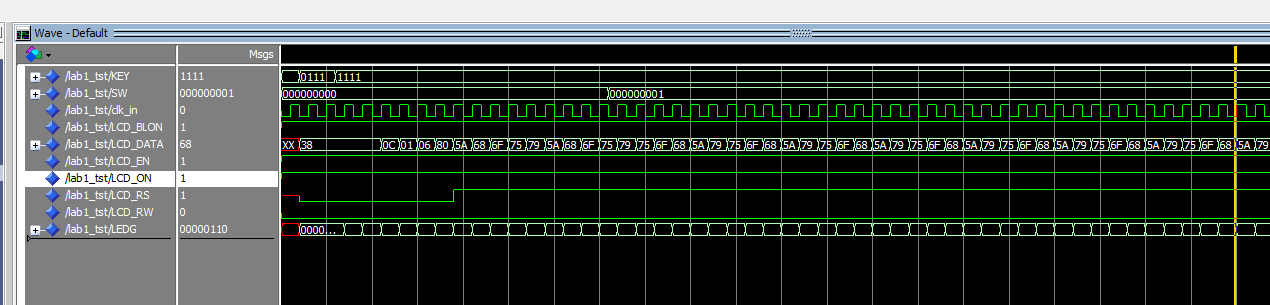

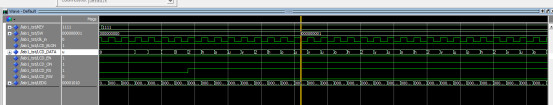

6. 仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
-- This is the template for Lab01.  You should start with this;
-- it will make your life easier.
ENTITY lab1 IS
   PORT (
      clk_in    : IN STD_LOGIC;--时钟
        KEY : in std_logic_vector(3 downto 0);  -- pushbutton switches
        SW : in std_logic_vector(8 downto 0);  -- slide switches
        LEDG : out std_logic_vector(7 downto 0); -- green LED's (you might want to use
                                                 -- this to display your current state)
        LCD_RW : out std_logic;  -- R/W control signal for the LCD
        LCD_EN : out std_logic;  -- Enable control signal for the LCD
        LCD_RS : out std_logic;  -- Whether or not you are sending an instruction or character
        LCD_ON : out std_logic;  -- used to turn on the LCD
        LCD_BLON : out std_logic; -- used to turn on the backlight
        LCD_DATA : out std_logic_vector(7 downto 0));  -- used to send instructions or characters
END lab1;
ARCHITECTURE behave OF lab1 IS

   SIGNAL clk         : STD_LOGIC;
   SIGNAL clk_1Hz     : STD_LOGIC;
   SIGNAL rst_n       : STD_LOGIC;
   SIGNAL dir         : STD_LOGIC;

   SIGNAL div_cnt     : STD_LOGIC_VECTOR(25 DOWNTO 0);

   type current_state   is(
                           Send_38  ,
                           Send_0x38,
                           Send_0x0c,
                           Send_0x01,
                           Send_0x06,
                           Send_0x80,
                           Send_Z   ,
                           Send_h   ,
                           Send_o   ,
                           Send_u   ,
                           Send_y   );
SIGNAL state : current_state ;
    SIGNAL led_state     : STD_LOGIC_VECTOR(6 DOWNTO 0);
BEGIN
   LCD_BLON <= '1';
   LCD_ON <= '1';
   LCD_EN <= clk_1Hz;
   LCD_RW <= '0';
   --clk <=clk_in;-- 仿真用该句
   clk <=clk_1Hz;-- 实际上板验证用该句
   --clk <=KEY(0);
   rst_n <= KEY(3);
   dir <= SW(0);

--时钟分频计数，计数50000000
   PROCESS (clk_in, rst_n)
   BEGIN
      IF ((NOT(rst_n)) = '1') THEN
         div_cnt <= "00000000000000000000000000";
      ELSIF (clk_in'EVENT AND clk_in = '1') THEN
         IF (div_cnt >= "10111110101111000010000000") THEN
            div_cnt <= "00000000000000000000000000";
         ELSE
            div_cnt <= div_cnt + "00000000000000000000000001";
         END IF;
      END IF;
   END PROCESS;

代码文件（付费下载）：
