LED流水灯设计Verilog代码Quartus DE2开发板

名称：LED流水灯设计Verilog代码Quartus  DE2开发板

软件：Quartus

语言：Verilog

代码功能：LED流水灯

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

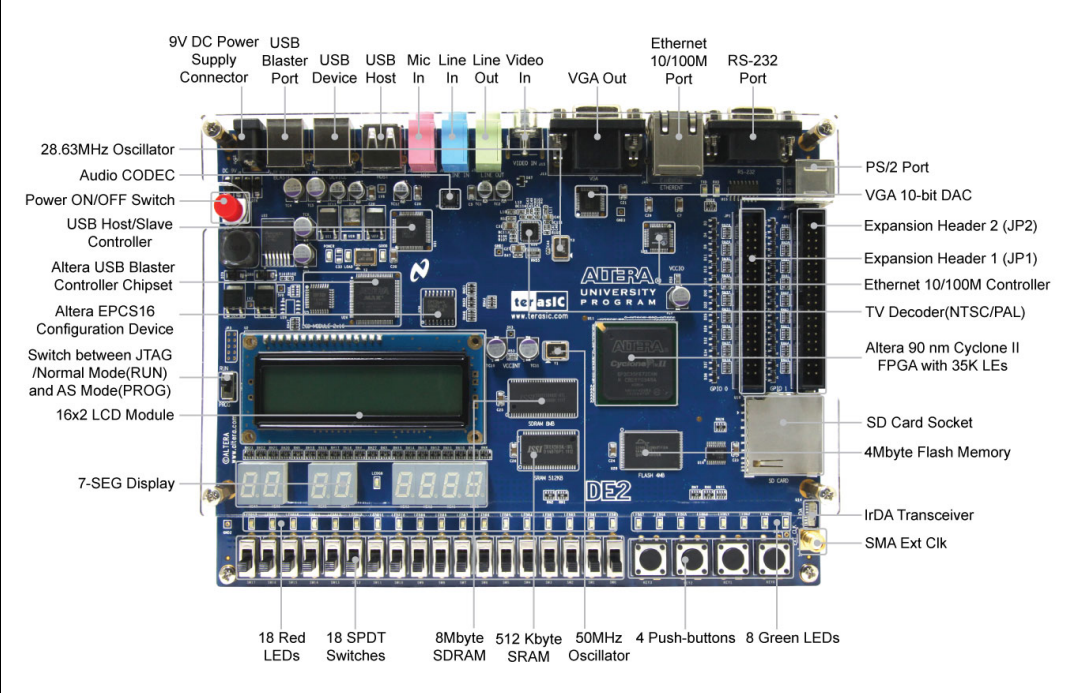

本代码已在DE2开发板验证，DE2开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

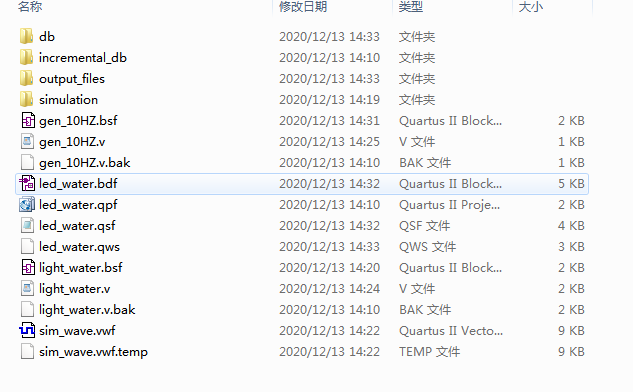

1. 工程文件

2. 程序文件

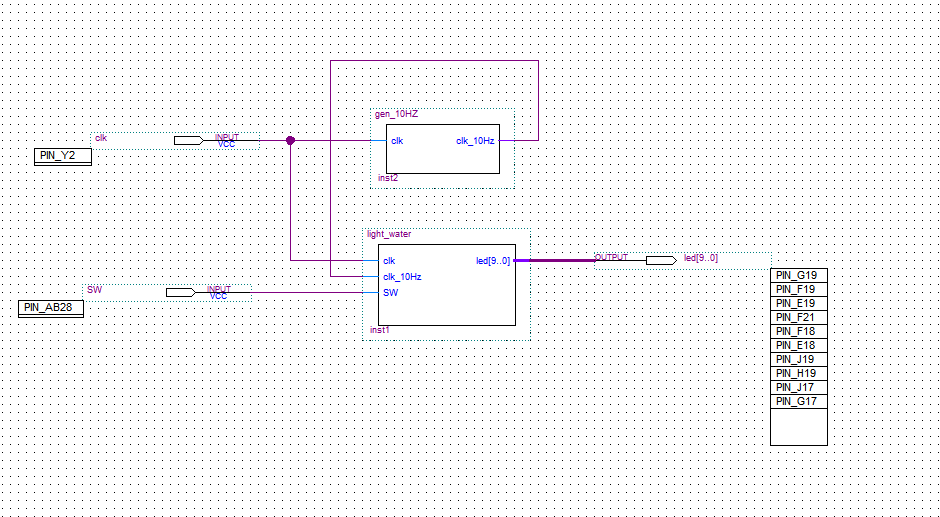

顶层原理图

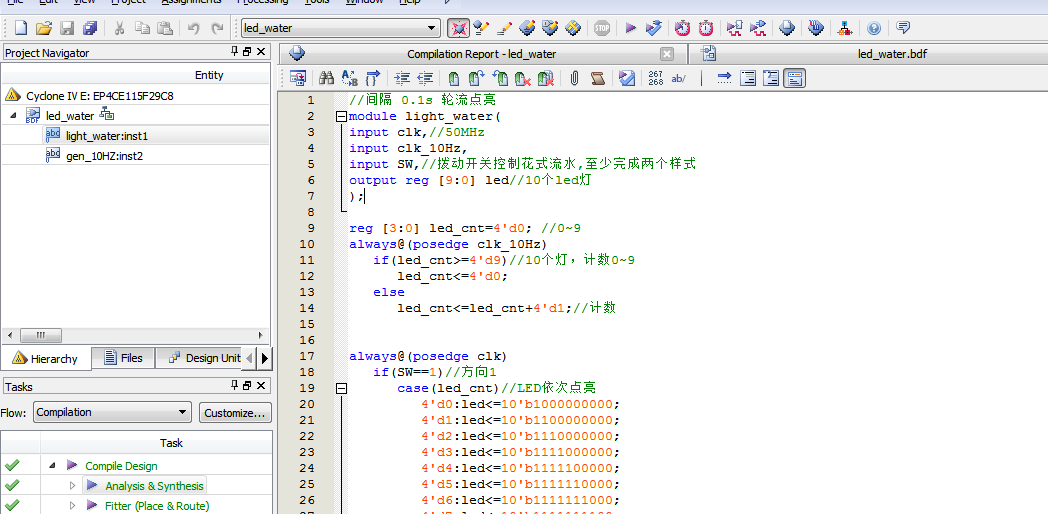

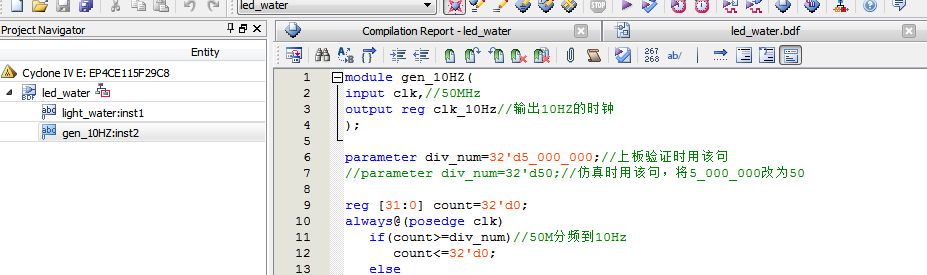

代码文件

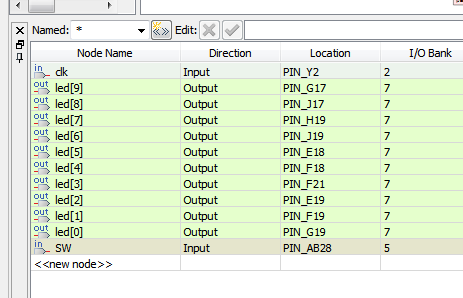

3. 管脚分配

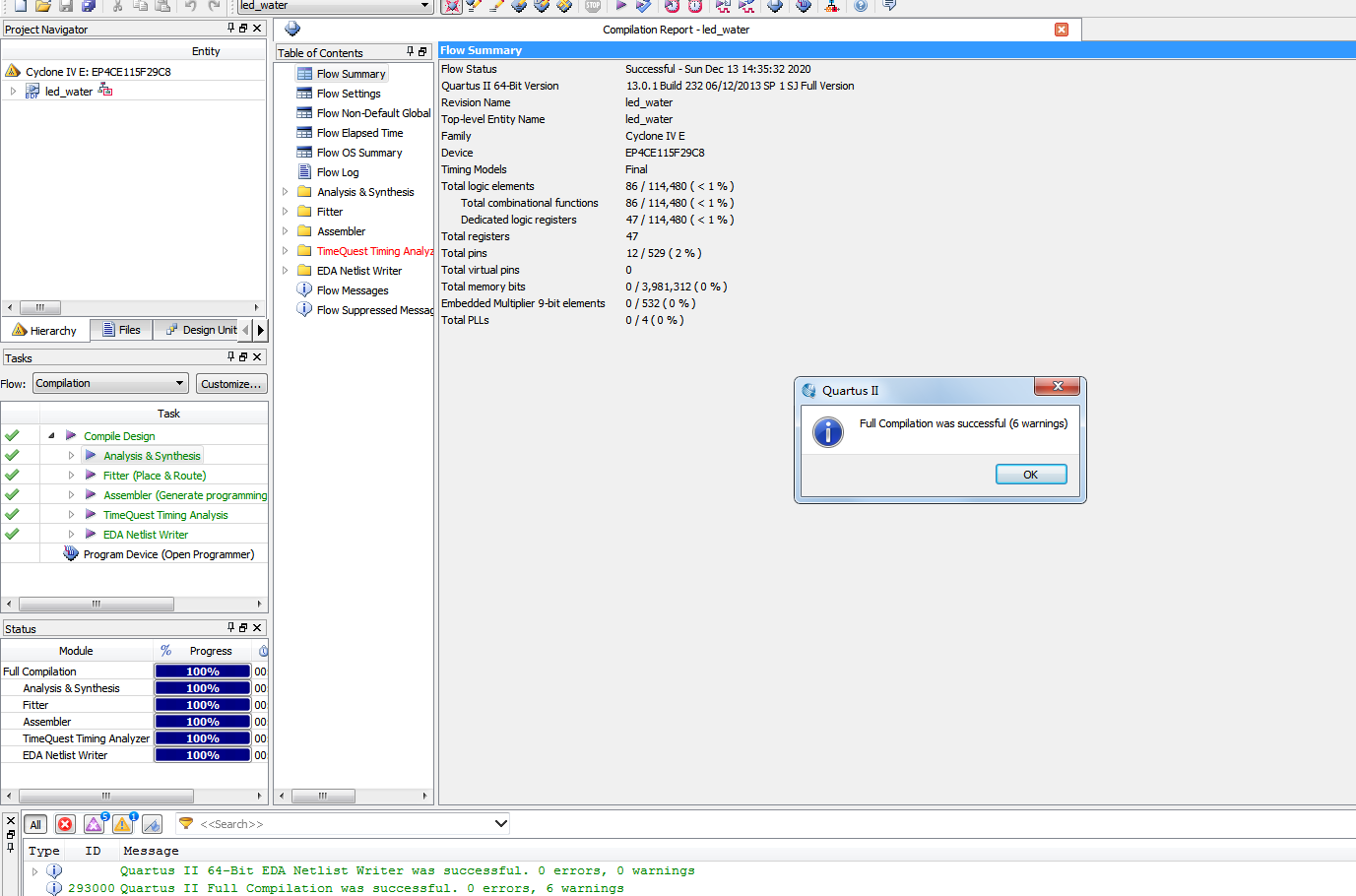

4. 程序编译

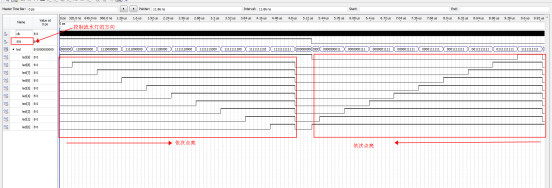

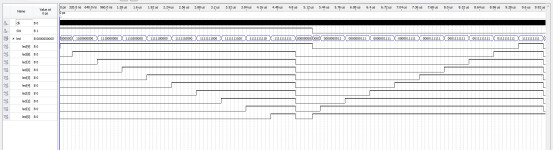

5. 仿真图

部分代码展示:

//间隔 0.1s 轮流点亮
module light_water(
input clk,//50MHz
input clk_10Hz,
input SW,//拨动开关控制花式流水,至少完成两个样式
output reg [9:0] led//10个led灯
);
reg [3:0] led_cnt=4'd0;//0~9
always@(posedge clk_10Hz)
if(led_cnt>=4'd9)//10个灯，计数0~9
led_cnt<=4'd0;
else
led_cnt<=led_cnt+4'd1;//计数
always@(posedge clk)
if(SW==1)//方向1
case(led_cnt)//LED依次点亮
4'd0:led<=10'b1000000000;
4'd1:led<=10'b1100000000;
4'd2:led<=10'b1110000000;
4'd3:led<=10'b1111000000;
4'd4:led<=10'b1111100000;
4'd5:led<=10'b1111110000;
4'd6:led<=10'b1111111000;
4'd7:led<=10'b1111111100;
4'd8:led<=10'b1111111110;
4'd9:led<=10'b1111111111;
default:;
endcase
