温度报警器设计Verilog代码Quartus仿真

名称：温度报警器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

温度报警器设计

1、使用ds18b20作为温度传感器

2、可以按键控制最高报警温度、最低报警温度

3、数码管显示温度

4、当温度高于最高温度是报警，低于最低温度是也报警

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

温度报警设计文档.doc

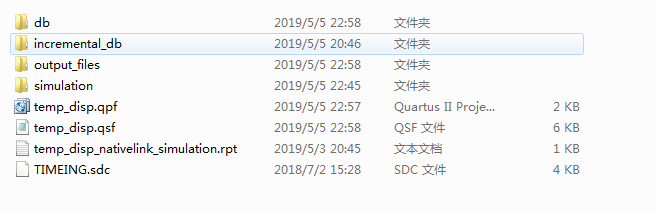

1. 工程文件

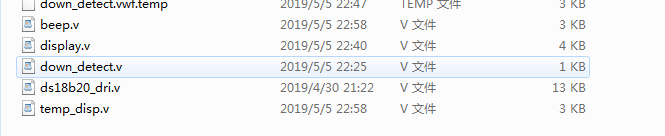

2. 程序文件

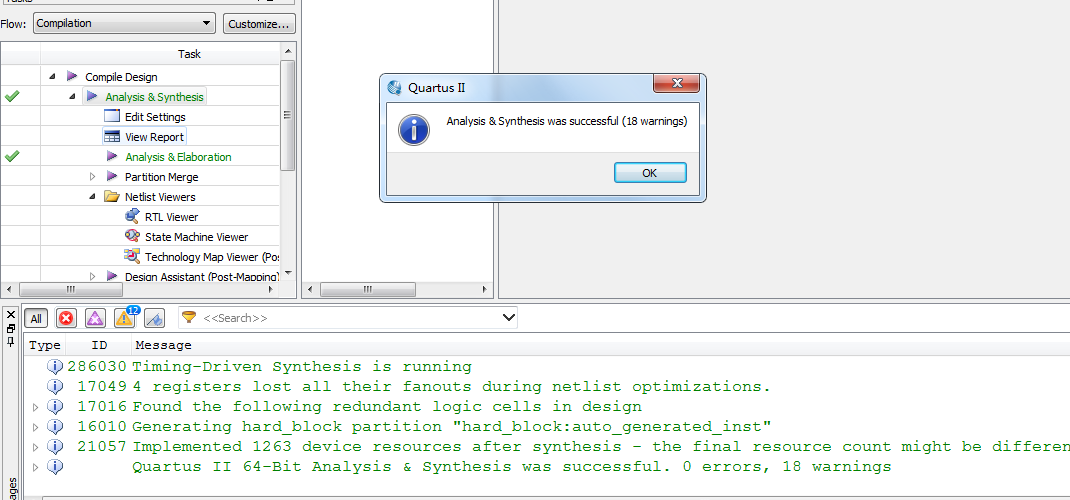

3. 程序编译

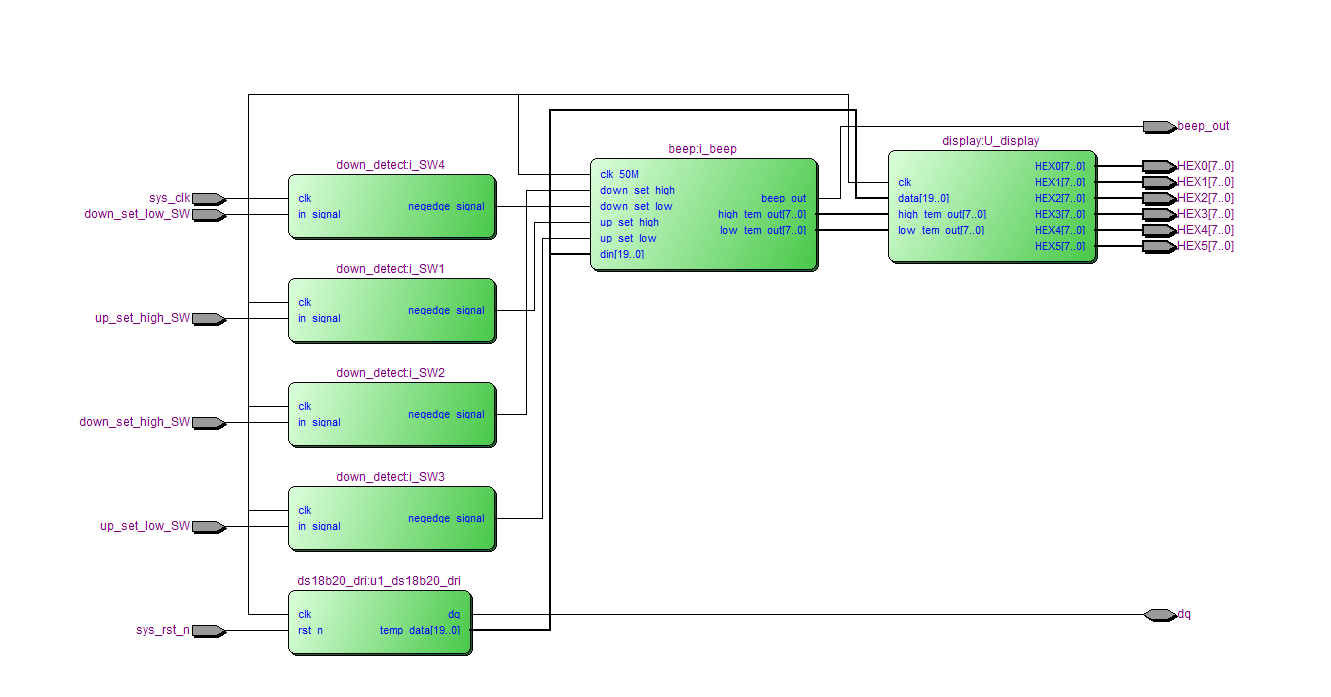

4. RTL图

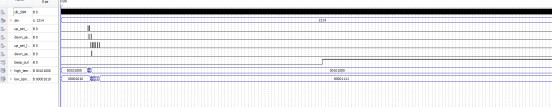

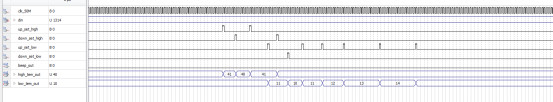

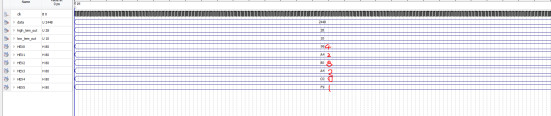

5. 仿真图

5.1 下降沿检测模块

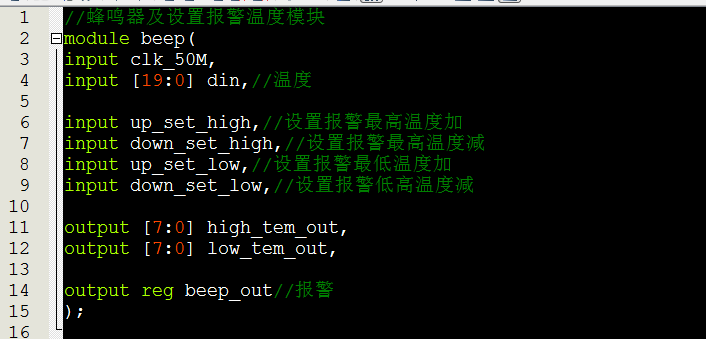

5.2 蜂鸣器及设置报警温度模块

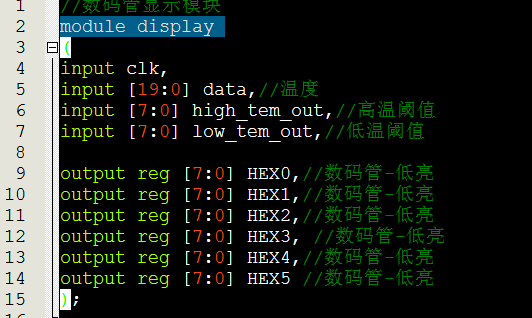

5.3 显示模块

部分代码展示:

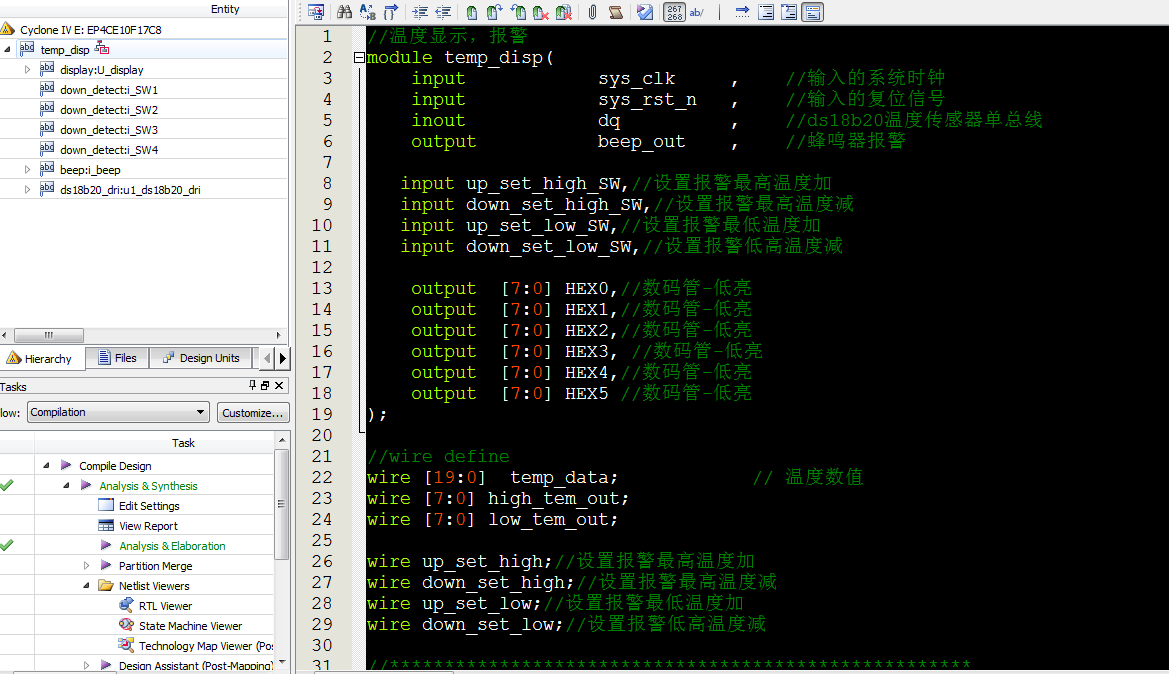

//温度显示，报警
module temp_disp(
    input            sys_clk     ,    //输入的系统时钟
    input            sys_rst_n   ,    //输入的复位信号
    inout            dq          ,    //ds18b20温度传感器单总线
 output           beep_out    ,    //蜂鸣器报警

input up_set_high_SW,//设置报警最高温度加
input down_set_high_SW,//设置报警最高温度减
input up_set_low_SW,//设置报警最低温度加
input down_set_low_SW,//设置报警低高温度减

 output  [7:0] HEX0,//数码管-低亮
 output  [7:0] HEX1,//数码管-低亮
 output  [7:0] HEX2,//数码管-低亮
 output  [7:0] HEX3, //数码管-低亮
 output  [7:0] HEX4,//数码管-低亮
 output  [7:0] HEX5 //数码管-低亮
);
//wire define
wire [19:0]  temp_data;            // 温度数值
wire [7:0] high_tem_out;
wire [7:0] low_tem_out;
wire up_set_high;//设置报警最高温度加
wire down_set_high;//设置报警最高温度减
wire up_set_low;//设置报警最低温度加
wire down_set_low;//设置报警低高温度减
//*****************************************************
//**                    main code
//*****************************************************
down_detect i_SW1(
. clk(sys_clk),
. in_signal(up_set_high_SW),
. negedge_signal(up_set_high)//输出下降沿
);
down_detect i_SW2(
. clk(sys_clk),
. in_signal(down_set_high_SW),
. negedge_signal(down_set_high)//输出下降沿
);
down_detect i_SW3(
. clk(sys_clk),
. in_signal(up_set_low_SW),
. negedge_signal(up_set_low)//输出下降沿
);
down_detect i_SW4(
. clk(sys_clk),
. in_signal(down_set_low_SW),
. negedge_signal(down_set_low)//输出下降沿
);
