交通灯设计Verilog代码Quartus DE2-115开发板

名称：交通灯设计Verilog代码Quartus  DE2-115开发板

软件：Quartus

语言：Verilog

代码功能：

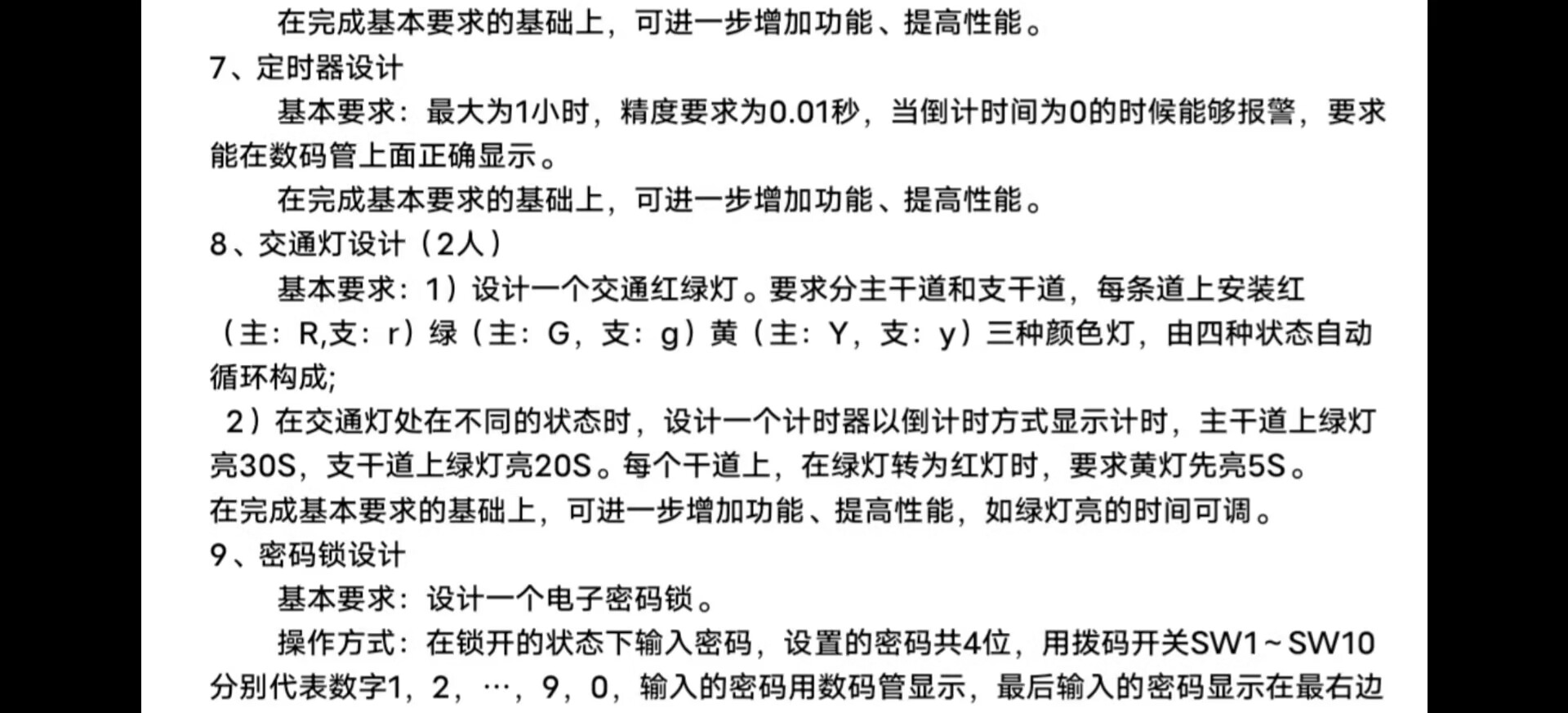

交通灯设计(2人)

基本要求:

1)设计一个交通红绿灯。要求分主干道和支干道,每条道上安装红(主:R,支:r)绿(主:G,支:g)黄(主:Y,支:y)三种颜色灯,由四种状态自动循环构成;

2)在交通灯处在不同的状态时,设计一个计时器以倒计时方式显示计时,主干道上绿灯亮30S,支干道上绿灯亮20S。每个干道上,在绿灯转为红灯时,要求黄灯先亮5S

在完成基本要求的基础上,可进一步增加功能、提高性能,如绿灯亮的时间可调。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在DE2-115开发板验证，DE2-115开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

交通灯设计.doc

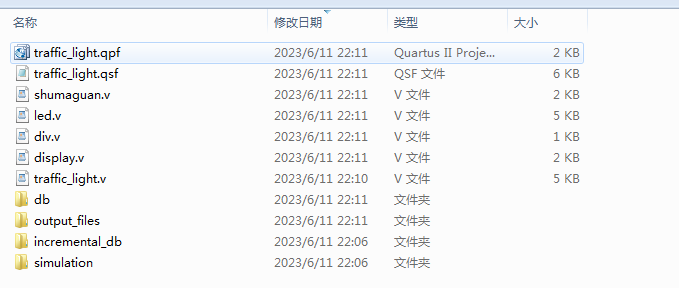

1. 工程文件

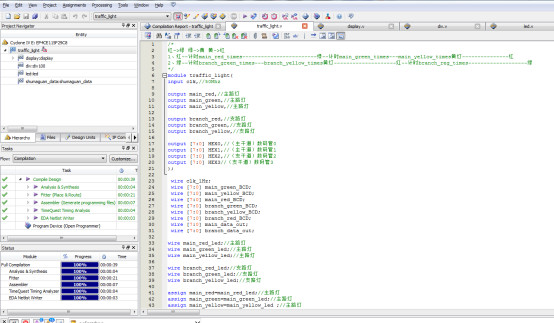

2. 程序文件

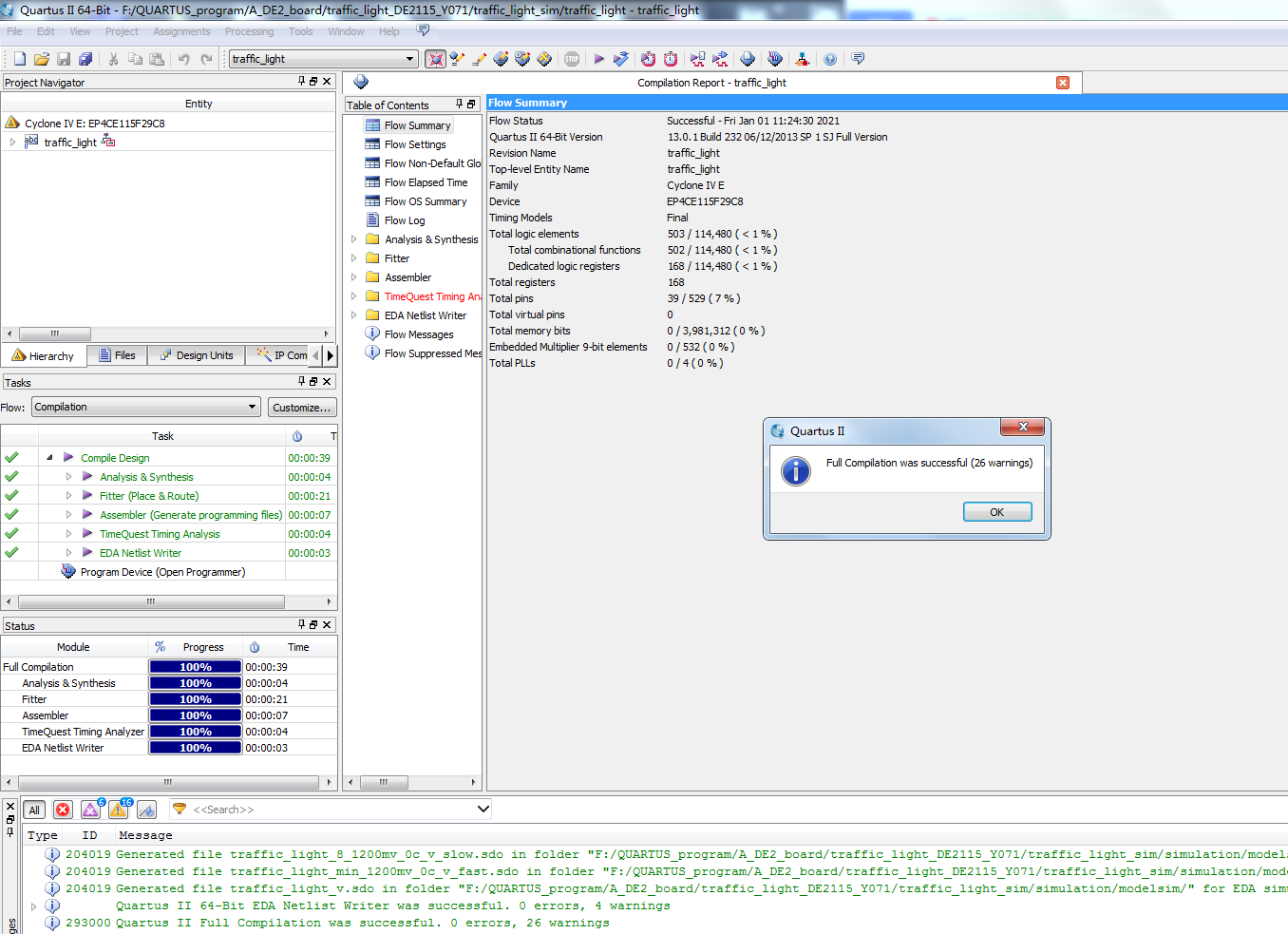

3. 程序编译

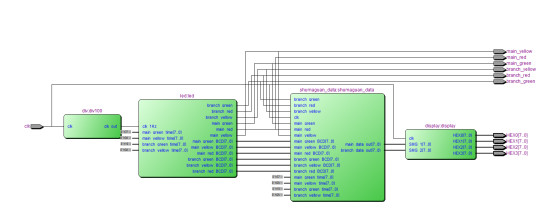

4. RTL图

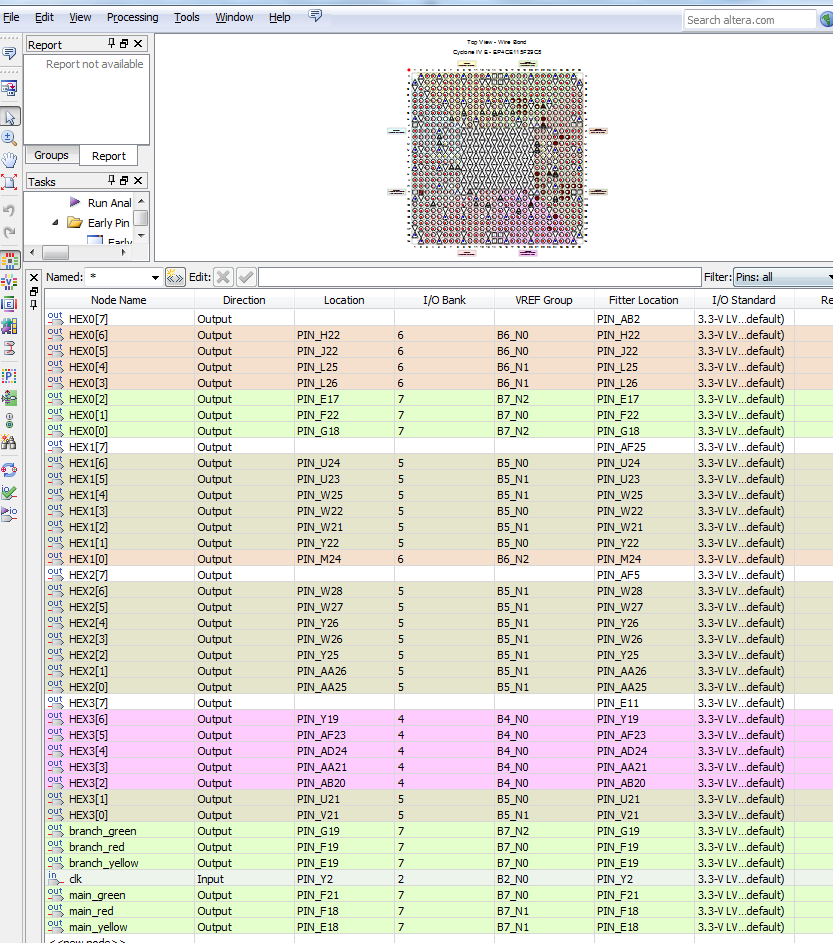

5. 管脚分配

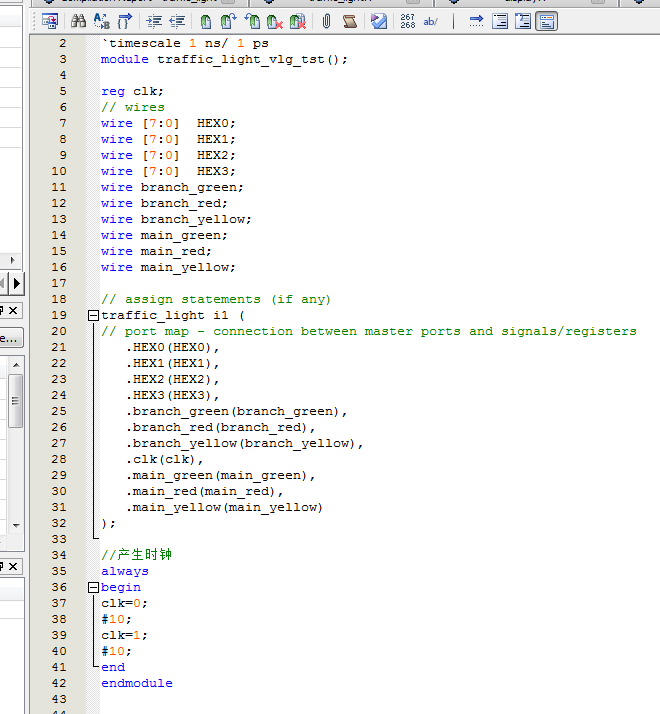

6. Testbench

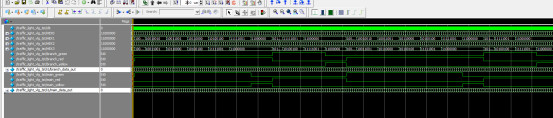

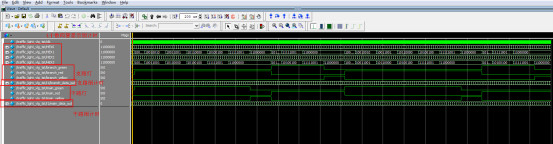

7. 仿真图

部分代码展示:

/*
红->绿 绿->黄 黄->红
1、红--计时main_red_times------------------------绿--计时main_green_times---main_yellow_times黄灯---------------红
2、绿--计时branch_green_times---branch_yellow_times黄灯--------------------红--计时branch_reg_times-------------------绿
*/
module traffic_light(
input clk,//50Mhz
output main_red,//主路灯
output main_green,//主路灯
output main_yellow,//主路灯
output branch_red,//支路灯
output branch_green,//支路灯
output branch_yellow,//支路灯
output [7:0] HEX0,//（主干道）数码管0
output [7:0] HEX1,//（主干道）数码管1
output [7:0] HEX2,//（支干道）数码管2
output [7:0] HEX3//（支干道）数码管3
);
 wire clk_1Hz;
 wire [7:0] main_green_BCD;
 wire [7:0] main_yellow_BCD;
 wire [7:0] main_red_BCD;
 wire [7:0] branch_green_BCD;
 wire [7:0] branch_yellow_BCD;
 wire [7:0] branch_red_BCD;
 wire [7:0] main_data_out;
 wire [7:0] branch_data_out;

wire main_red_led;//主路灯
wire main_green_led;//主路灯
wire main_yellow_led;//主路灯
wire branch_red_led;//支路灯
wire branch_green_led;//支路灯
wire branch_yellow_led;//支路灯
assign main_red=main_red_led;//主路灯
assign main_green=main_green_led;//主路灯
assign main_yellow=main_yellow_led ;//主路灯
assign branch_red=branch_red_led;//支路灯
assign branch_green=branch_green_led;//支路灯
assign branch_yellow=branch_yellow_led ;//支路灯

代码文件（付费下载）：
