交通灯 设计Verilog代码Quartus DE2-115开发板

名称：交通灯 设计Verilog代码Quartus  DE2-115开发板

软件：Quartus

语言：Verilog

代码功能：

题目1：FPGA实现交通灯

基本功能：30秒绿灯倒计时+30秒红灯倒计时，倒计时最后5秒时计时每半秒闪烁一次。红灯亮起时，设计行人通行指示灯。

要求：必须用到状态机。

要有功能介绍， 设计思路 ，模块结构，代码，效果展示

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在DE2-115开发板验证，DE2-115开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

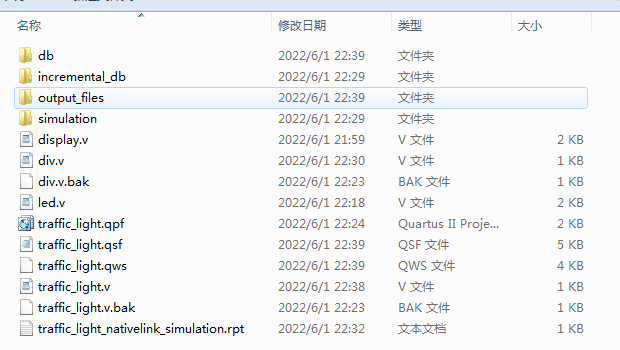

1. 工程文件

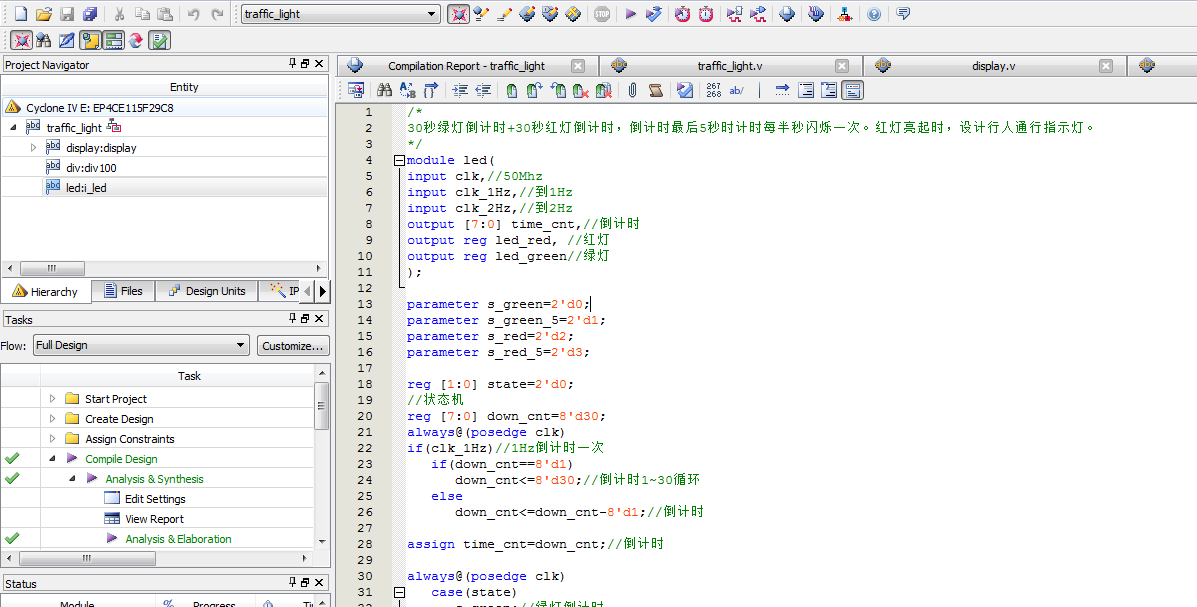

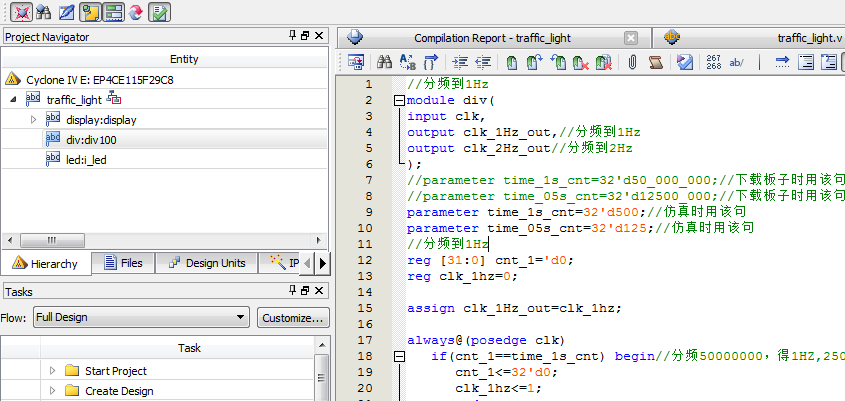

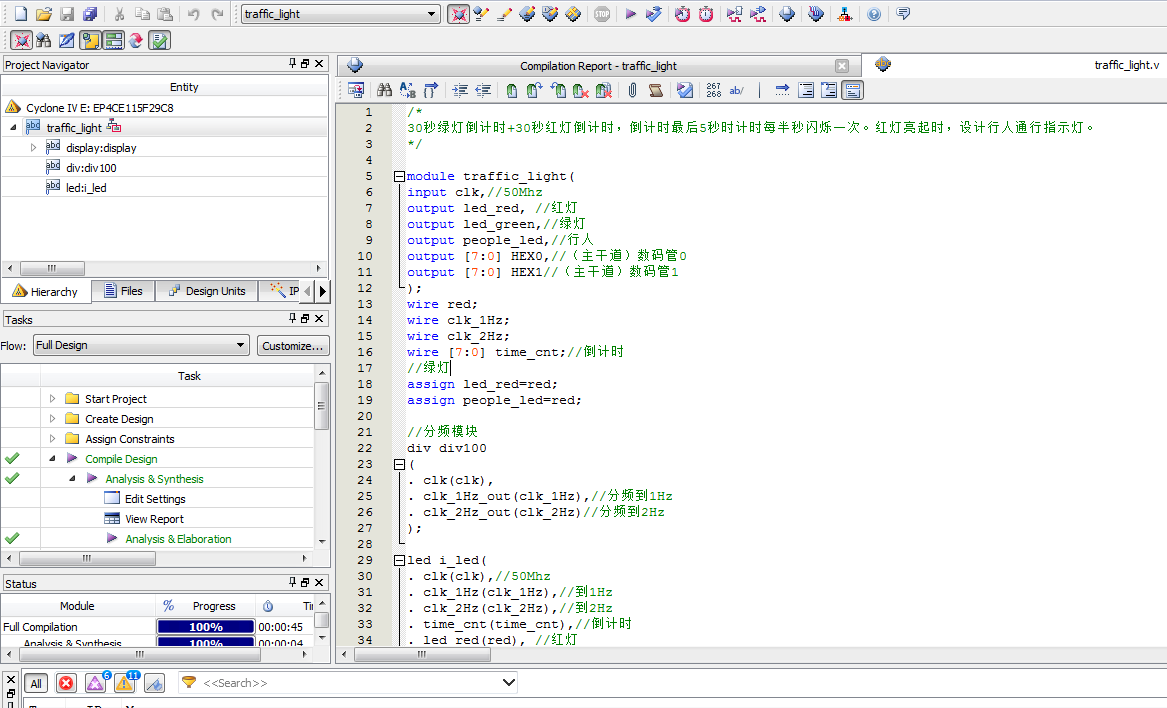

2. 程序文件

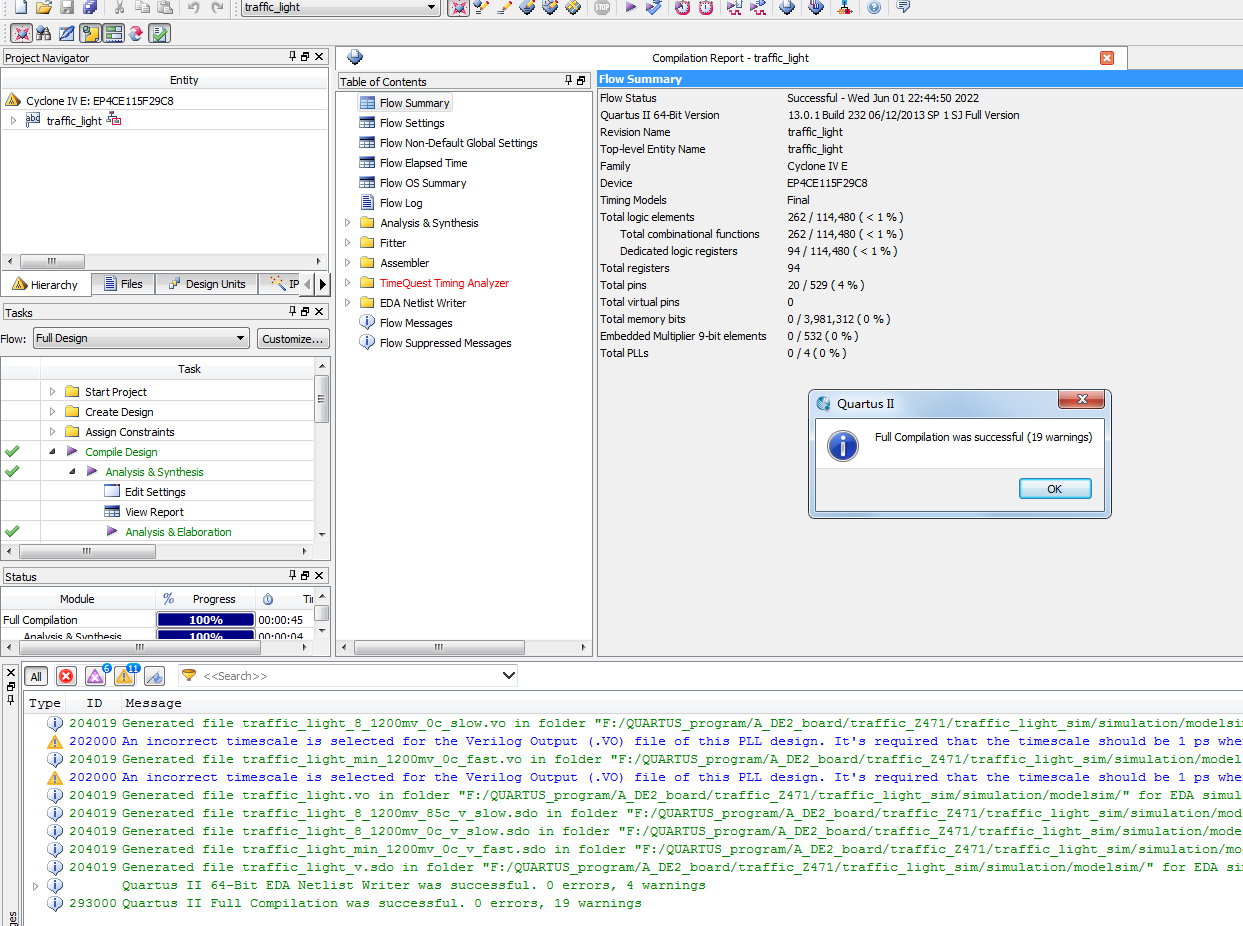

3. 程序编译

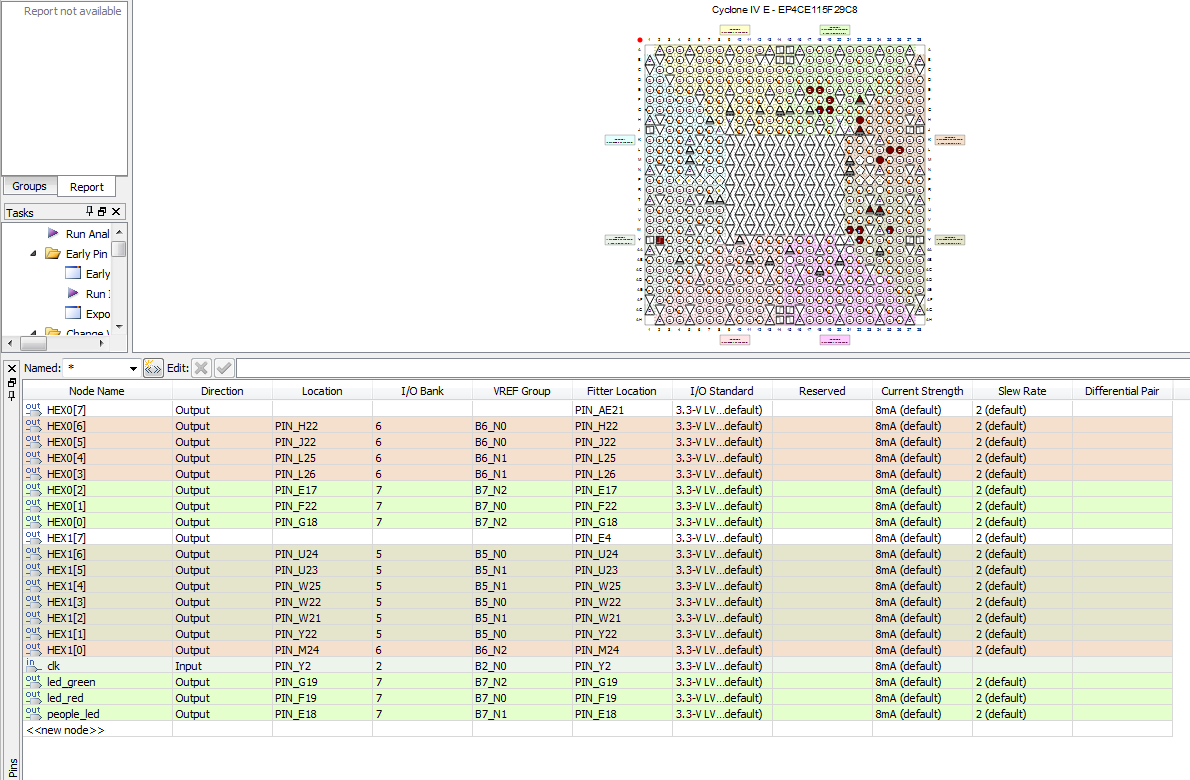

4. 管脚分配

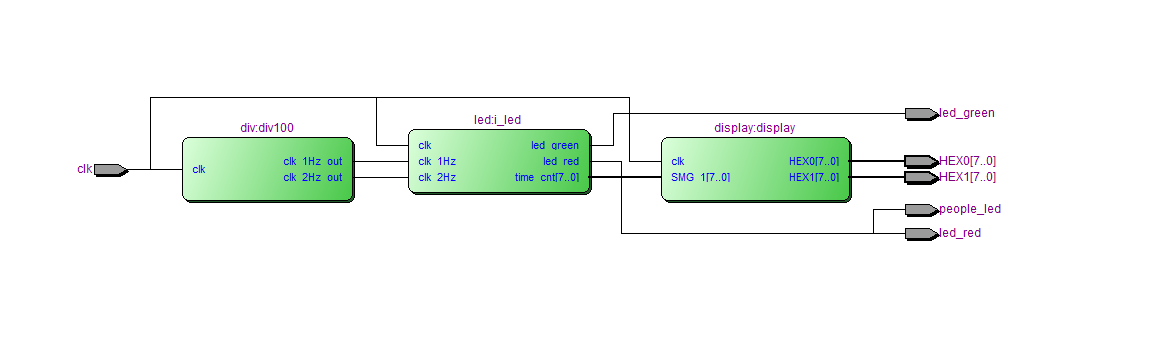

5. RTL图

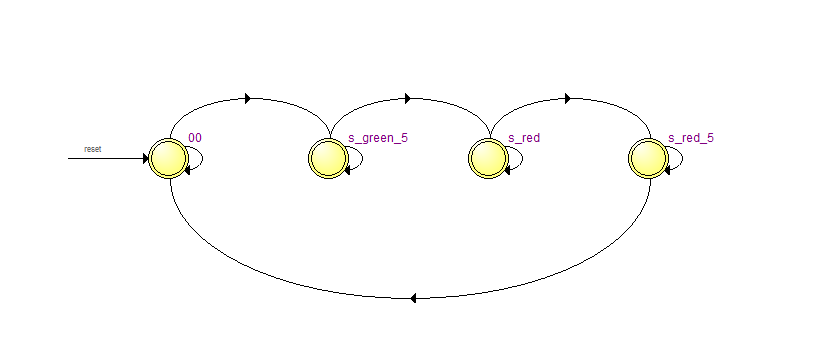

状态图

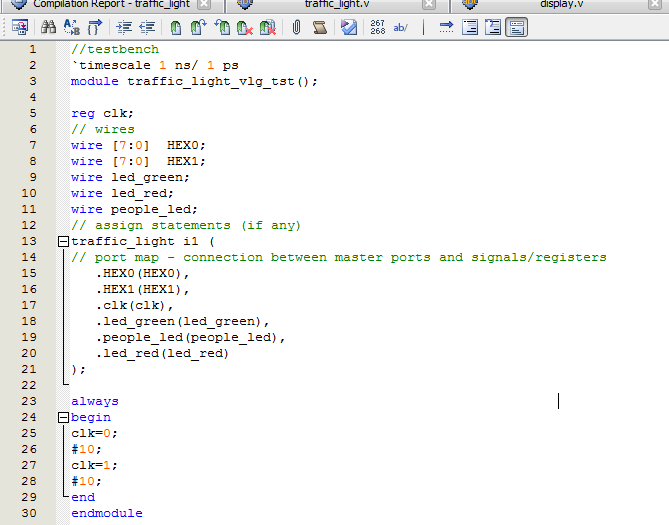

6. Testbench

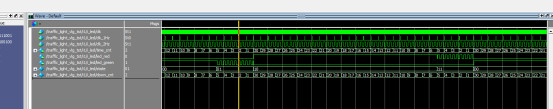

7. 仿真图

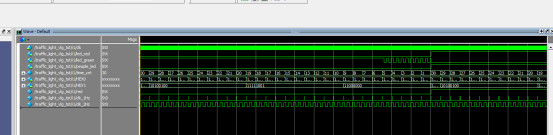

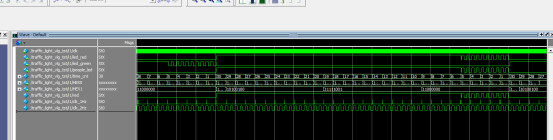

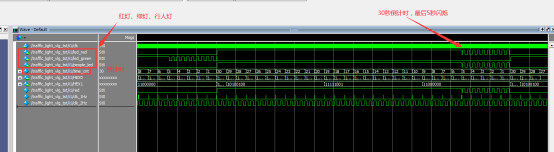

整体仿真图

分频模块

分频产生2Hz闪烁信号和1Hz脉冲信号

控制模块

通过倒计时控制状态跳转和红绿灯控制

显示模块

两个数码管分别显示十位和个位倒计时

部分代码展示:

/*
30秒绿灯倒计时+30秒红灯倒计时，倒计时最后5秒时计时每半秒闪烁一次。红灯亮起时，设计行人通行指示灯。
*/
module traffic_light(
input clk,//50Mhz
output led_red, //红灯
output led_green,//绿灯
output people_led,//行人
output [7:0] HEX0,//（主干道）数码管0
output [7:0] HEX1//（主干道）数码管1
);
wire red;
wire clk_1Hz;
wire clk_2Hz;
wire [7:0] time_cnt;//倒计时
//绿灯
assign led_red=red;
assign people_led=red;
//分频模块
div div100
(
. clk(clk),
. clk_1Hz_out(clk_1Hz),//分频到1Hz
. clk_2Hz_out(clk_2Hz)//分频到2Hz
);
led i_led(
. clk(clk),//50Mhz
. clk_1Hz(clk_1Hz),//到1Hz
. clk_2Hz(clk_2Hz),//到2Hz
. time_cnt(time_cnt),//倒计时
. led_red(red), //红灯
. led_green(led_green)//绿灯
);

代码文件（付费下载）：
