跑马灯控制器设计Verilog代码Quartus DE2开发板

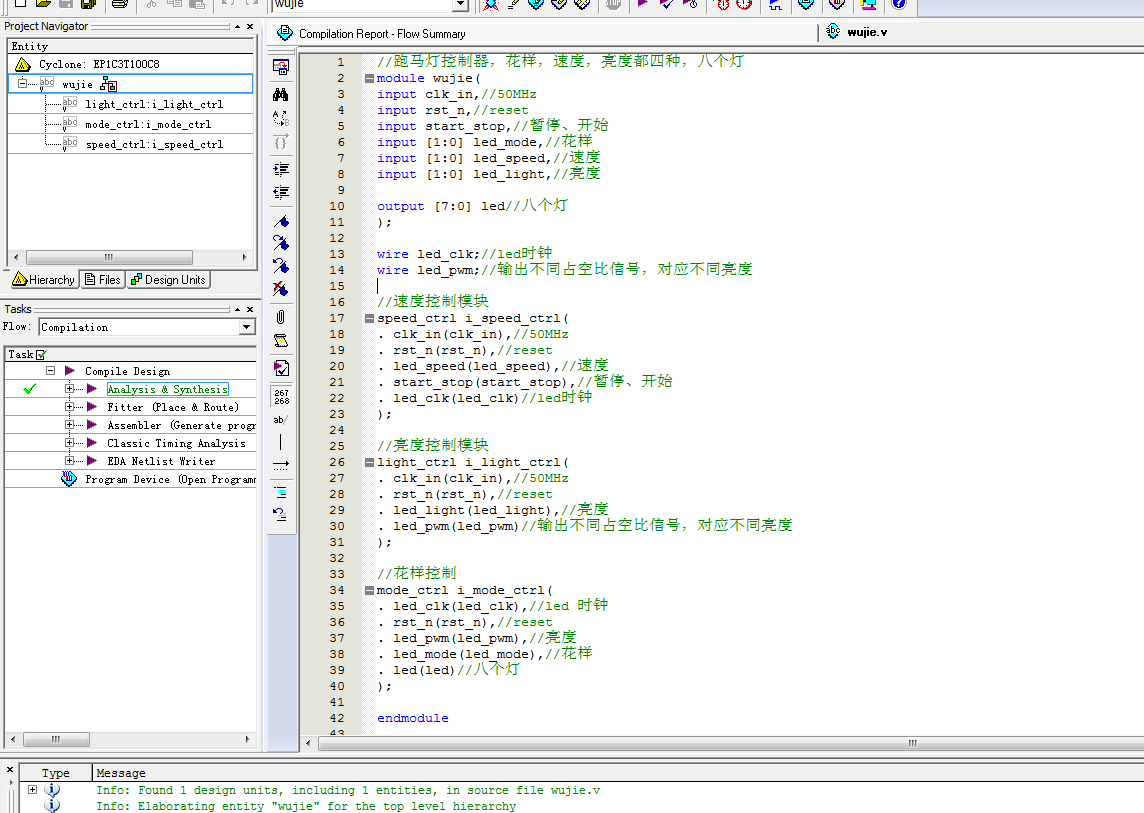

名称：跑马灯控制器设计Verilog代码Quartus  DE2开发板

软件：Quartus

语言：Verilog

代码功能：

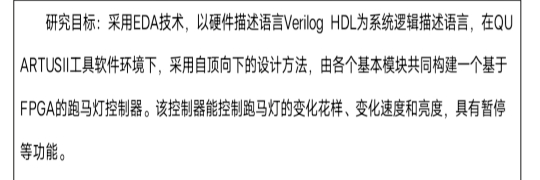

研究目标:采用EDA技术,以硬件描述语言 Verilog HDL为系统逻辑描述语言,在QUARTUSIT具软件环境下,采用自顶向下的设计方法,由各个基本模块共同构建一个基于FPGA的跑马灯控制器。该控制器能控制跑马灯的变化花样、变化速度和亮度,具有暂停等功能。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

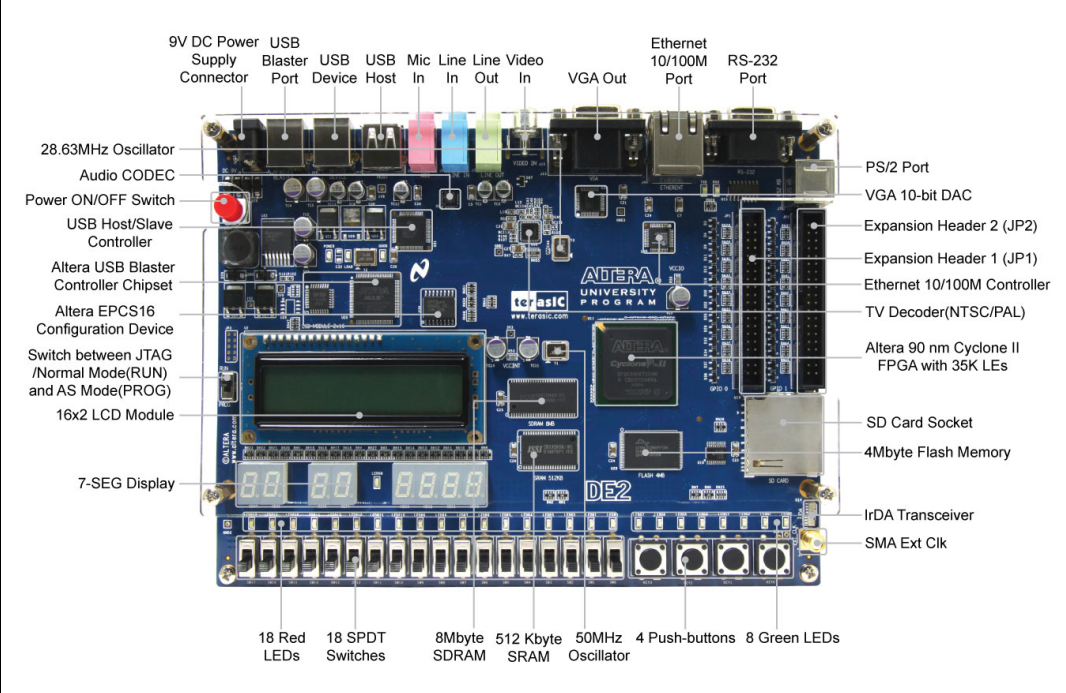

本代码已在DE2开发板验证，DE2开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

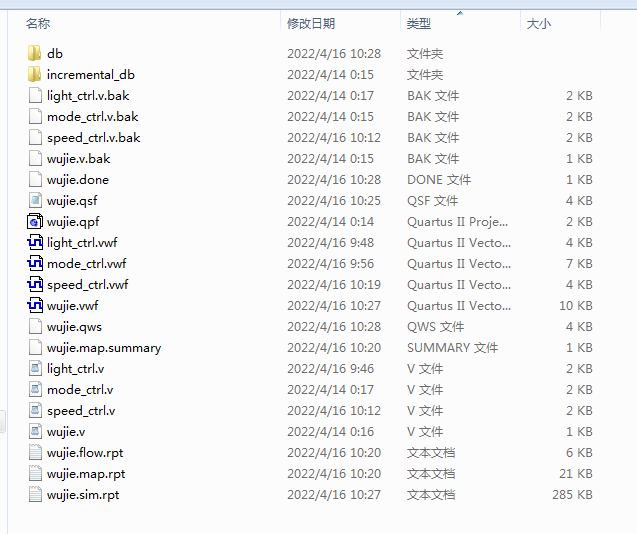

1. 工程文件

2. 程序文件

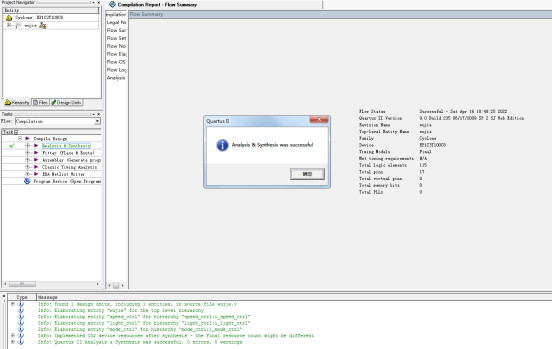

3. 程序编译

4. RTL图

5. 仿真图

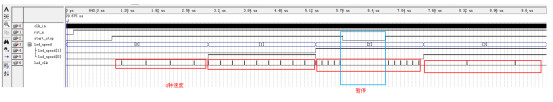

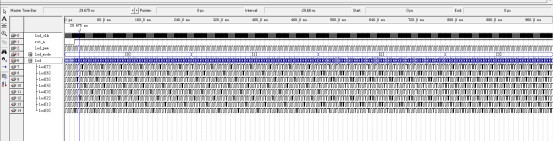

整体仿真图

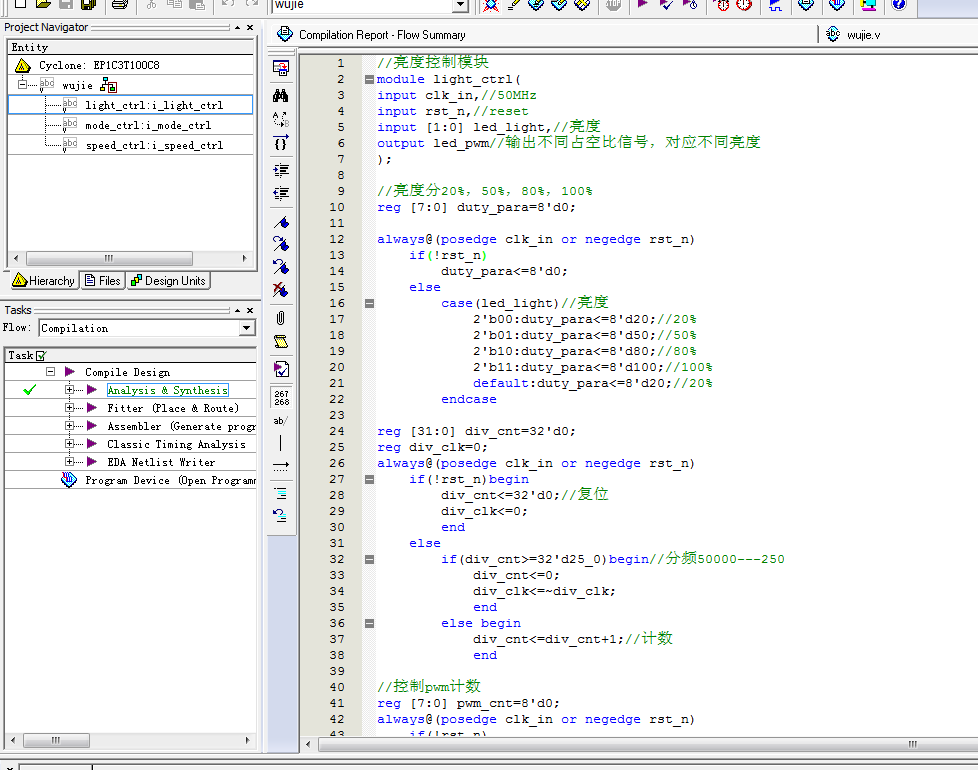

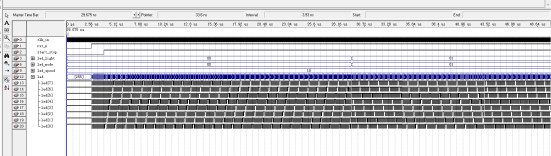

亮度控制模块

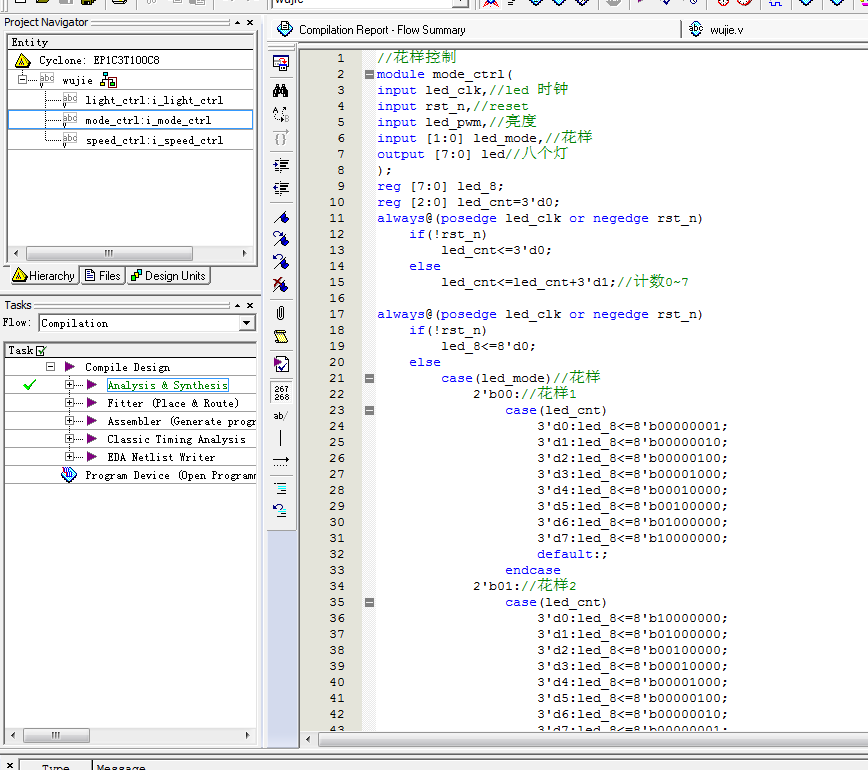

花样控制模块

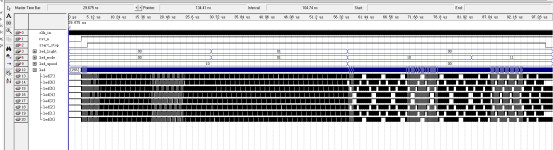

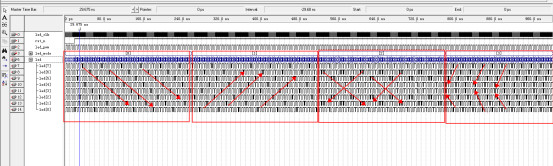

4种花样

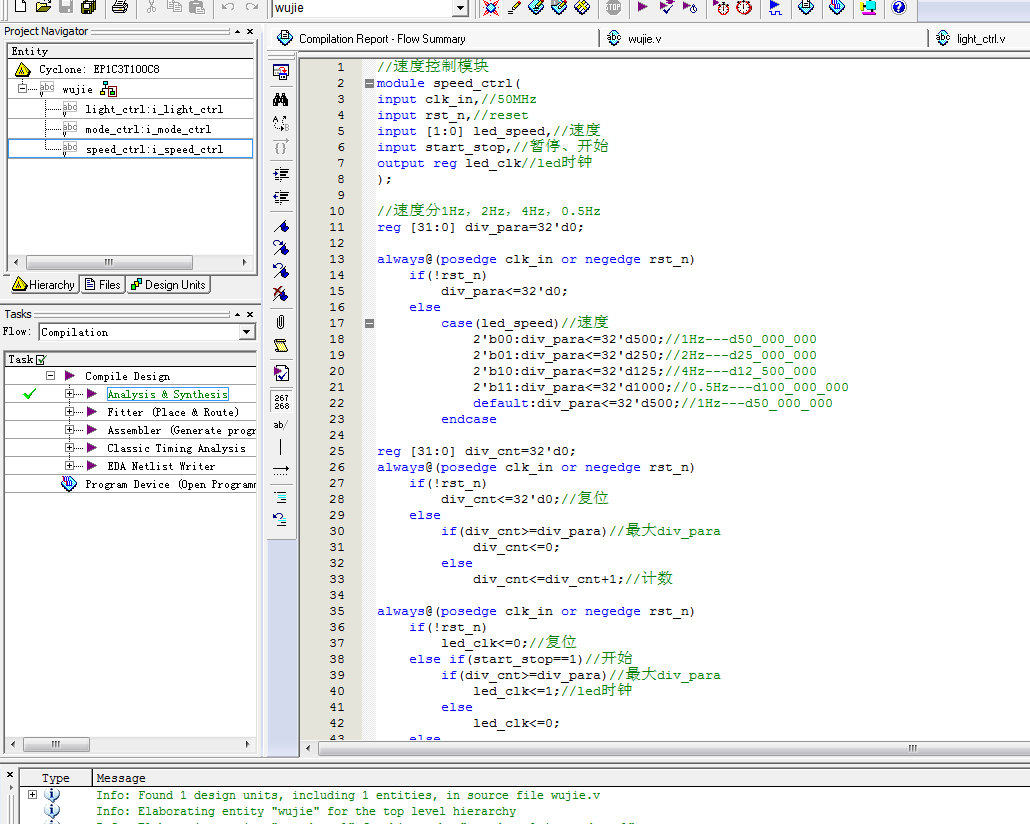

速度控制模块

部分代码展示:

//亮度控制模块
module light_ctrl(
input clk_in,//50MHz
input rst_n,//reset
input [1:0] led_light,//亮度
output led_pwm//输出不同占空比信号，对应不同亮度
);
//亮度分20%，50%，80%，100%
reg [7:0] duty_para=8'd0;
always@(posedge clk_in or negedge rst_n)
if(!rst_n)
duty_para<=8'd0;
else
case(led_light)//亮度
2'b00:duty_para<=8'd20;//20%
2'b01:duty_para<=8'd50;//50%
2'b10:duty_para<=8'd80;//80%
2'b11:duty_para<=8'd100;//100%
default:duty_para<=8'd20;//20%
endcase
reg [31:0] div_cnt=32'd0;
reg div_clk=0;
always@(posedge clk_in or negedge rst_n)
if(!rst_n)begin
div_cnt<=32'd0;//复位
div_clk<=0;
end
else
if(div_cnt>=32'd50000)begin//分频50000---250
div_cnt<=0;
div_clk<=~div_clk;
end
else begin
div_cnt<=div_cnt+1;//计数
end

代码文件（付费下载）：
