误码率测试仪设计Verilog代码Quartus ep1c3开发板

名称：误码率测试仪设计Verilog代码Quartus  ep1c3开发板

软件：Quartus

语言：Verilog

代码功能：

误码率测试仪

可以控制产生误码率为百分之10，1，0.1

的信号，通过内部误码率检测模块检测实际误码率并通过LCD1602显示在液晶屏上

包含模块:

1、伪随机信号产生模块-m序列

2、误码信号产生模块

3、误码率计算

4、显示内容控制

5、LCD显示控制模块

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

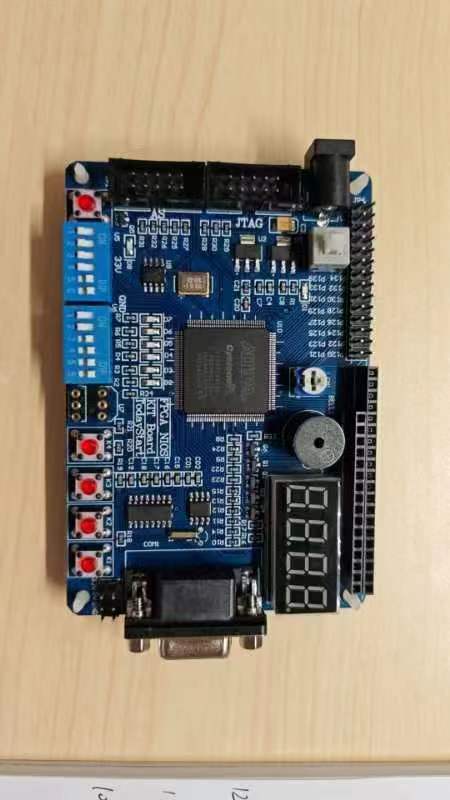

本代码已在ep1c3开发板验证，ep1c3开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

模块仿真图.doc

设计文档.doc

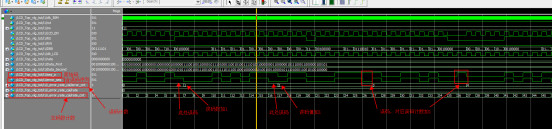

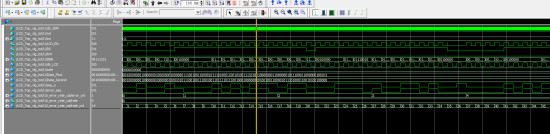

整体仿真图

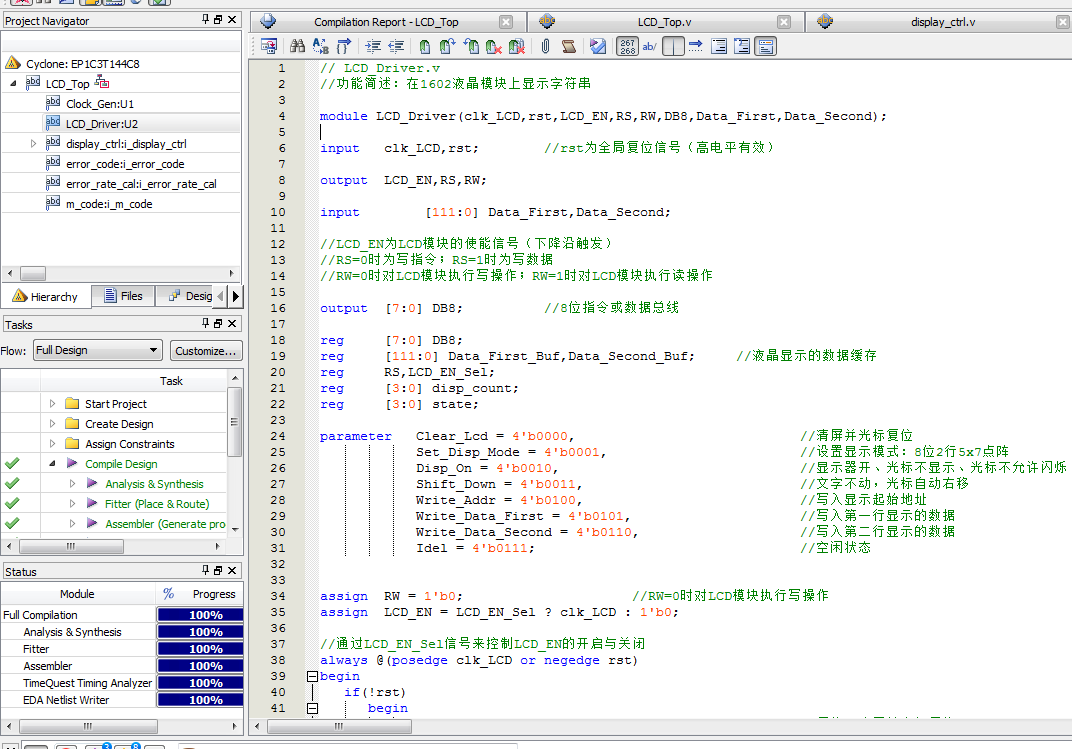

//LCD分频模块

//LCD驱动模块

//伪随机信号产生模块

//误码信号产生模块

//误码率计算模块

//显示内容控制模块

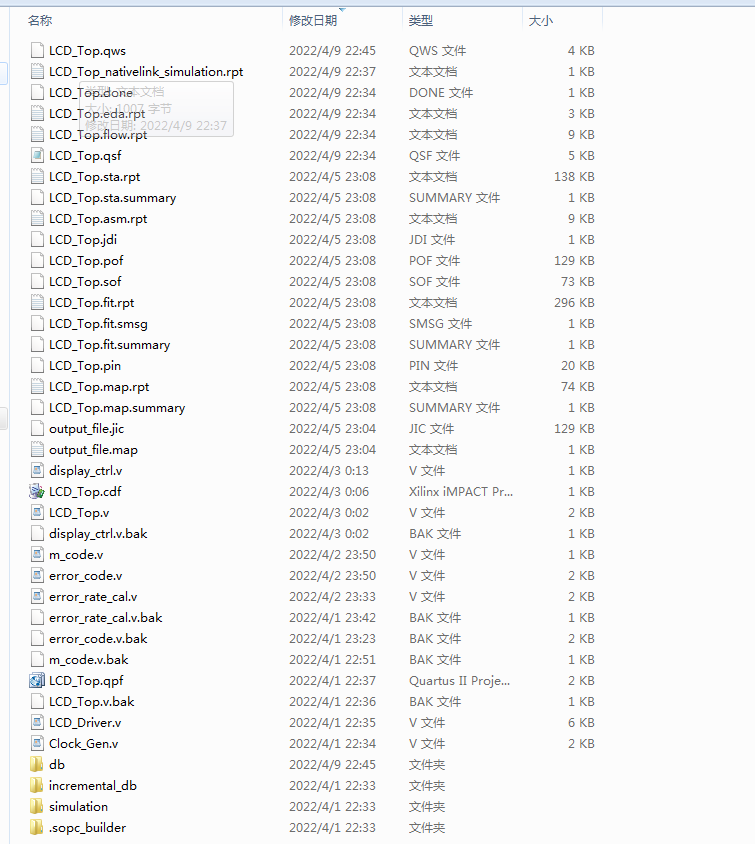

1. 工程文件

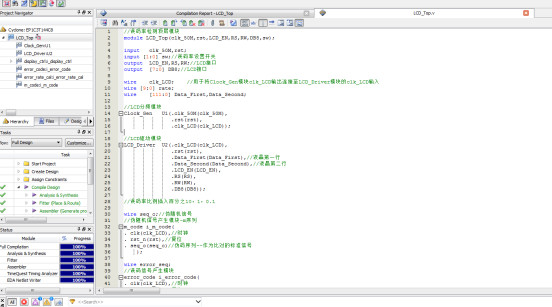

2. 程序文件

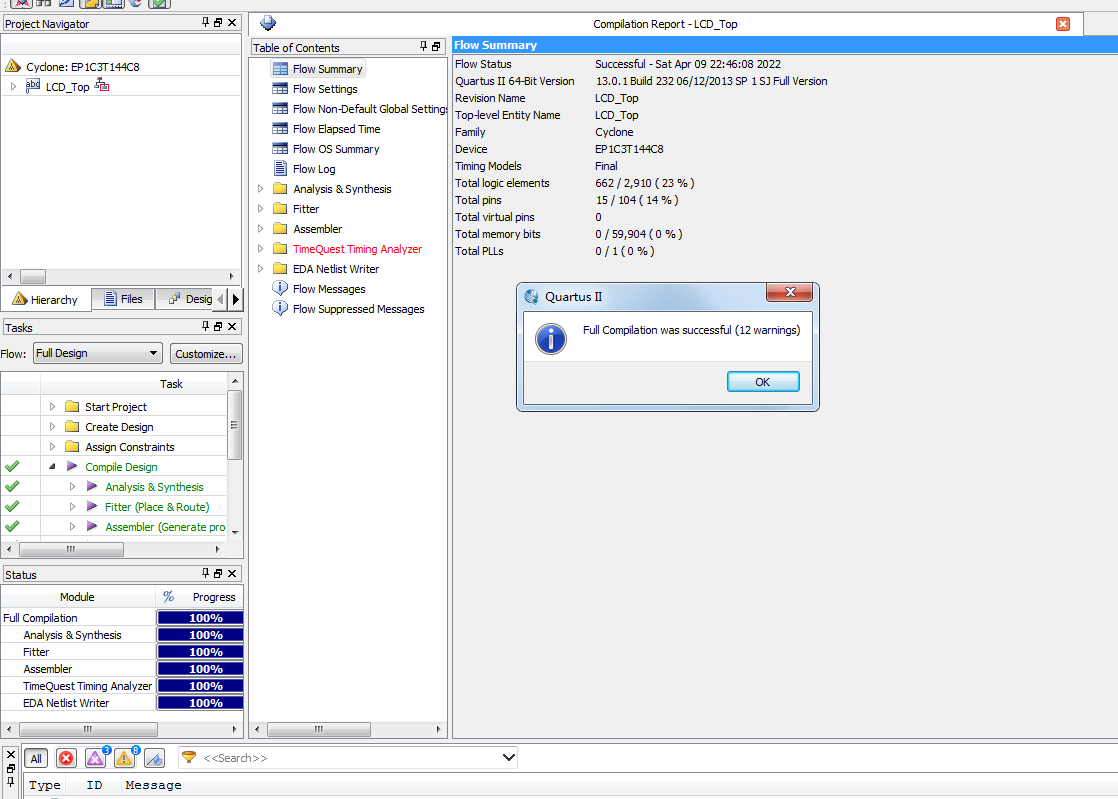

3. 程序编译

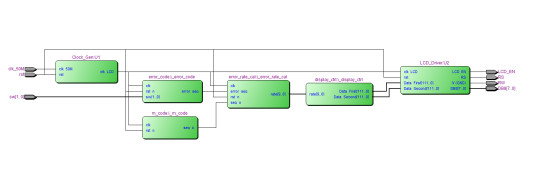

4. RTL图

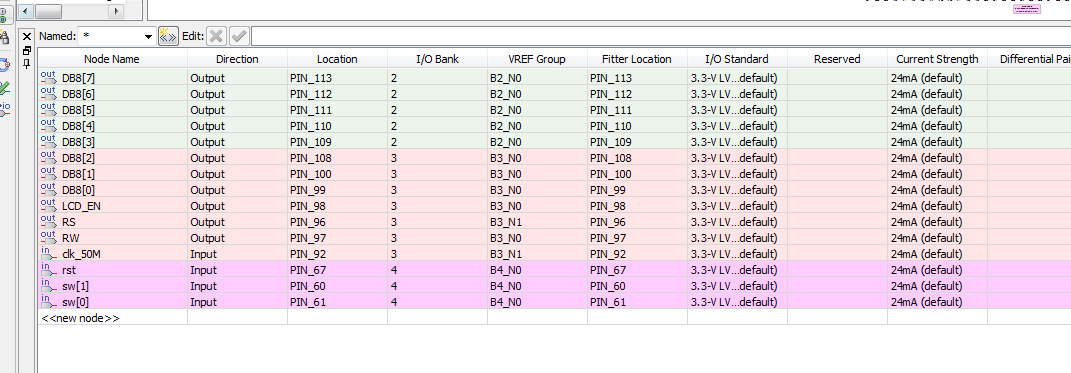

5. 管脚分配

6. Testbenh

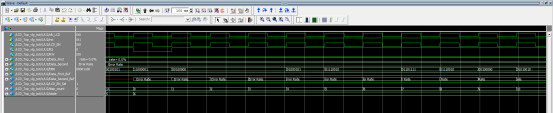

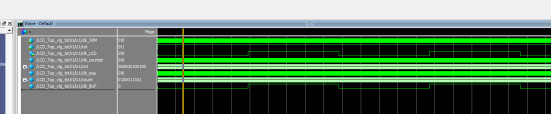

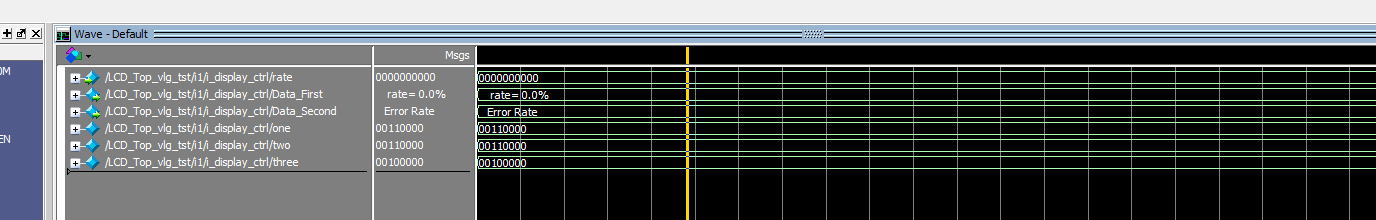

7. 仿真图

部分代码展示:

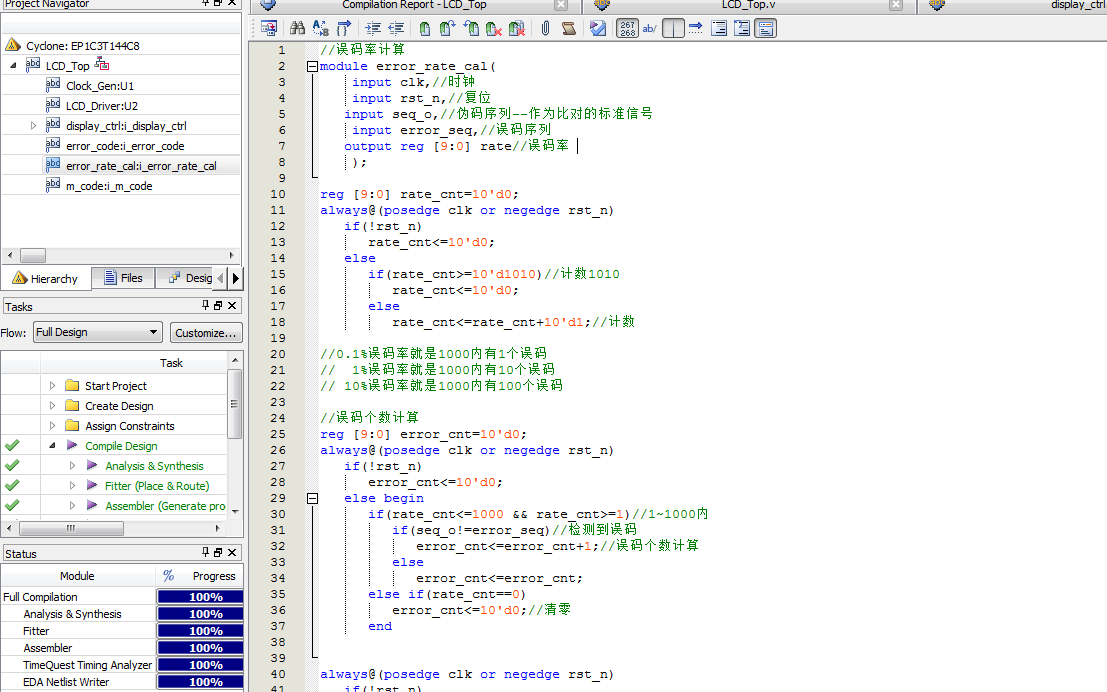

//误码率计算
module error_rate_cal(
    input clk,//时钟
    input rst_n,//复位
input seq_o,//伪码序列--作为比对的标准信号
    input error_seq,//误码序列
output reg [9:0] rate//误码率
    );
reg [9:0] rate_cnt=10'd0;
always@(posedge clk or negedge rst_n)
if(!rst_n)
rate_cnt<=10'd0;
else
if(rate_cnt>=10'd1010)//计数1010
rate_cnt<=10'd0;
else
rate_cnt<=rate_cnt+10'd1;//计数
//0.1%误码率就是1000内有1个误码
//  1%误码率就是1000内有10个误码
// 10%误码率就是1000内有100个误码
//误码个数计算
reg [9:0] error_cnt=10'd0;
always@(posedge clk or negedge rst_n)
if(!rst_n)
error_cnt<=10'd0;
else begin
if(rate_cnt<=1000 && rate_cnt>=1)//1~1000内
if(seq_o!=error_seq)//检测到误码
error_cnt<=error_cnt+1;//误码个数计算
else
error_cnt<=error_cnt;
else if(rate_cnt==0)
error_cnt<=10'd0;//清零
end
always@(posedge clk or negedge rst_n)
if(!rst_n)
rate<=10'd0;
else if(rate_cnt==1005)
rate<=error_cnt;//输出误码率
endmodule
