8位全加器设计VHDL代码Quartus仿真

名称：8位全加器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

8位全加器设计

1、设计1位全加器

2、基于1位全加器设计2位全加器

3、例化4个2位全加器组成8位全加器

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

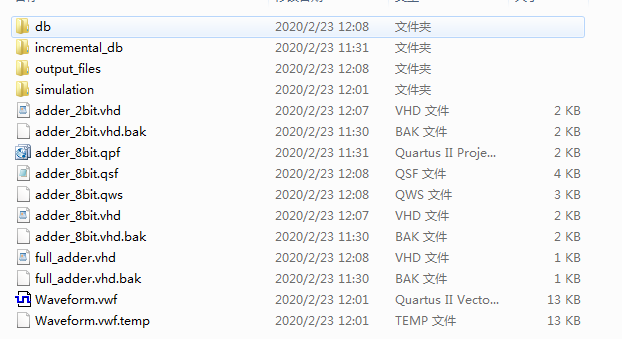

1. 工程文件

2. 程序文件

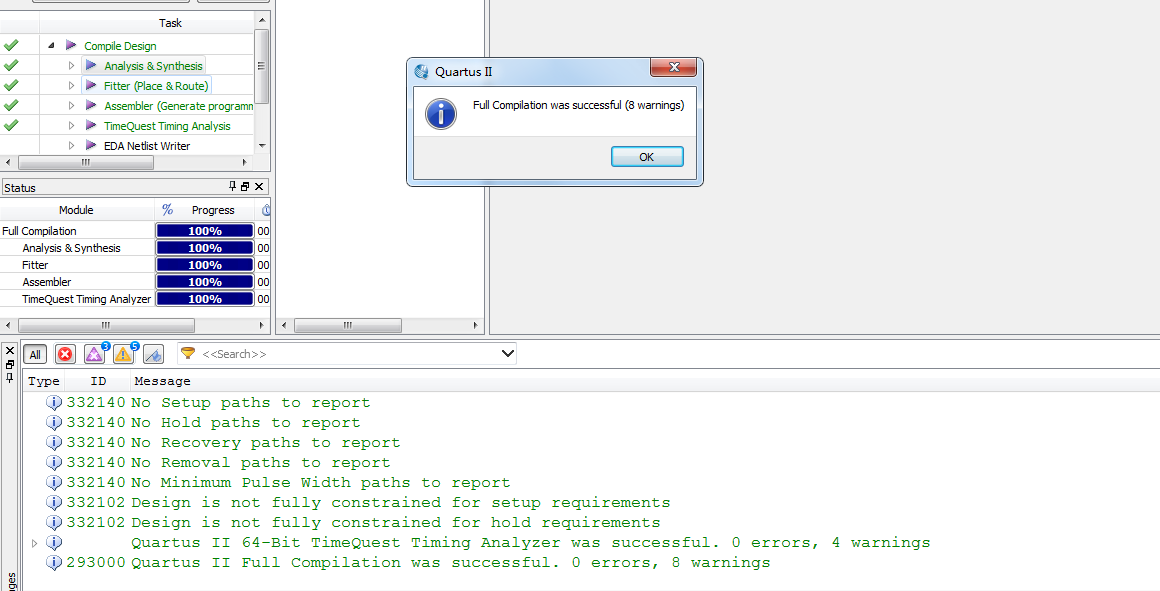

3. 程序编译

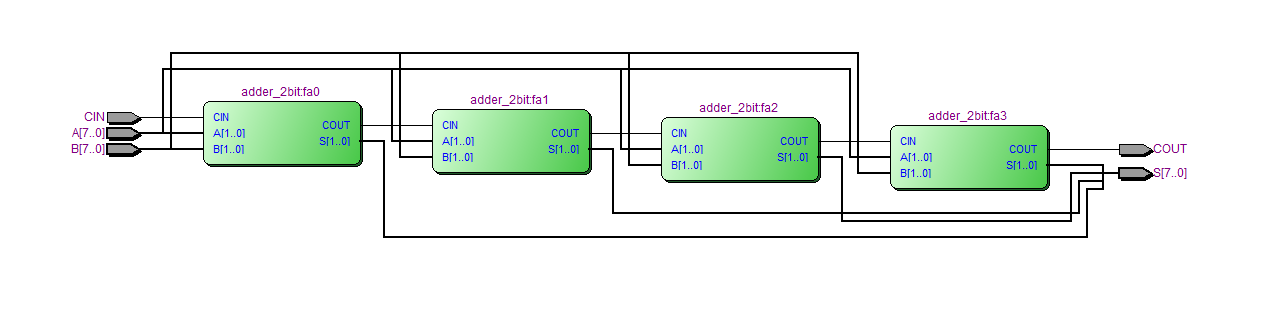

4. RTL图

5. 仿真文件

6. 仿真图

二进制显示

转换为十进制显示

部分代码展示:

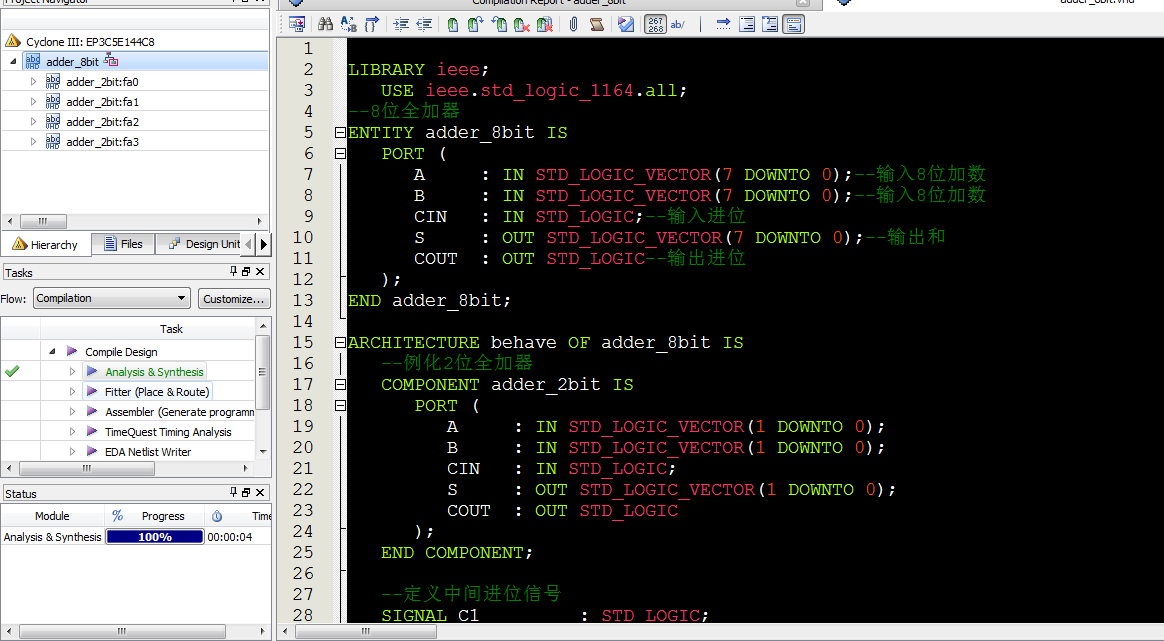

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--8位全加器
ENTITY adder_8bit IS
   PORT (
      A     : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--输入8位加数
      B     : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--输入8位加数
      CIN   : IN STD_LOGIC;--输入进位
      S     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--输出和
      COUT  : OUT STD_LOGIC--输出进位
   );
END adder_8bit;
ARCHITECTURE behave OF adder_8bit IS
--例化2位全加器

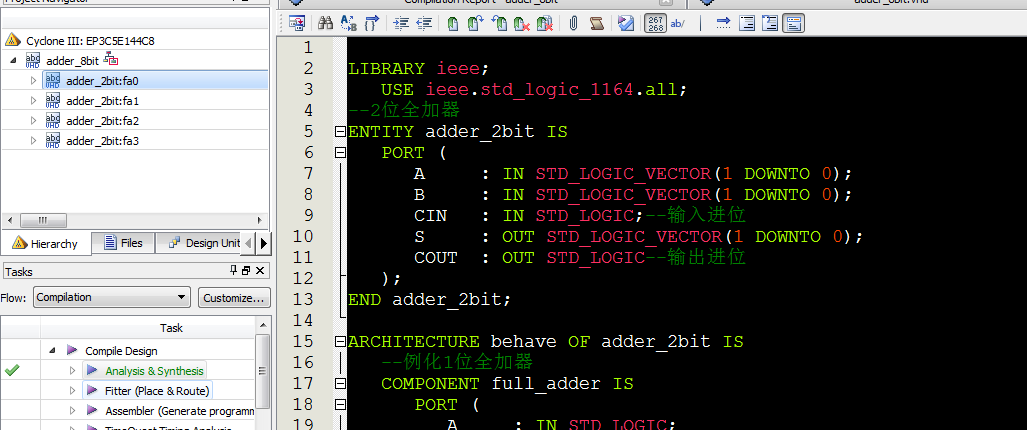

   COMPONENT adder_2bit IS
      PORT (
         A     : IN STD_LOGIC_VECTOR(1 DOWNTO 0);
         B     : IN STD_LOGIC_VECTOR(1 DOWNTO 0);
         CIN   : IN STD_LOGIC;
         S     : OUT STD_LOGIC_VECTOR(1 DOWNTO 0);
         COUT  : OUT STD_LOGIC
      );
   END COMPONENT;

   --定义中间进位信号
   SIGNAL C1         : STD_LOGIC;
   SIGNAL C2         : STD_LOGIC;
   SIGNAL C3         : STD_LOGIC;
BEGIN

   --4个2位全加器级联
--前一个全加器的进位输出连接到下一个全加器的进位输入，实现级联
   --调用第1个2位全加器
   fa0 : adder_2bit
      PORT MAP (
         A=>A(1 DOWNTO 0),
         B=>B(1 DOWNTO 0),
         CIN=>CIN,--输入进位
         S=>S(1 DOWNTO 0),
         COUT=>C1--输出第1级进位
      );

   --调用第2个2位全加器
   fa1 : adder_2bit
      PORT MAP (
         A=>A(3 DOWNTO 2),
         B=>B(3 DOWNTO 2),
         CIN=>C1,--输入第1级进位
         S=>S(3 DOWNTO 2),
         COUT=>C2--输出第2级进位
      );

   --调用第3个2位全加器
   fa2 : adder_2bit
      PORT MAP (
         A=>A(5 DOWNTO 4),
         B=>B(5 DOWNTO 4),
         CIN=>C2,--输入第2级进位
         S=>S(5 DOWNTO 4),
         COUT=>C3--输出第3级进位
      );
