自动售货机设计Verilog代码Quartus 复旦开发板

名称：自动售货机设计Verilog代码Quartus  复旦开发板

软件：Quartus

语言：Verilog

代码功能：

自动售货机

1、可以投币1元、5元

2、具有单价2、3、4、6元的商品

3、具有购买成功指示灯，投币不足可以退币

4、数码管显示投币金额、单价、找零

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

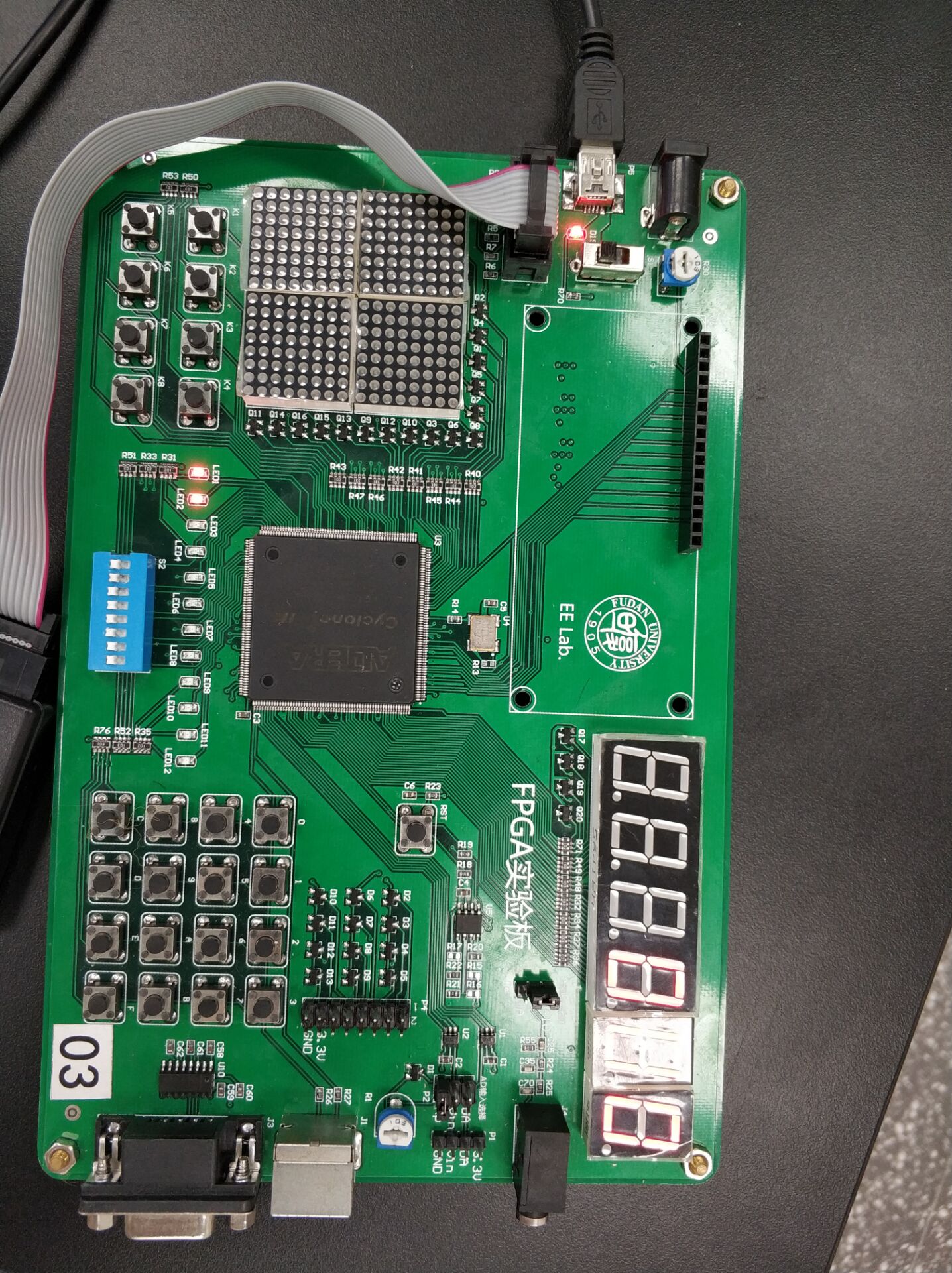

本代码已在复旦开发板验证，复旦开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

自动售货机设计文档.doc

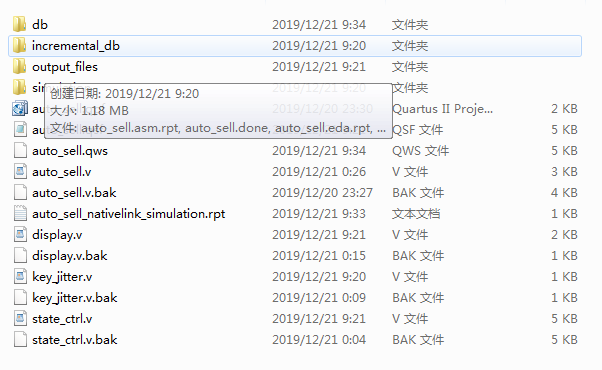

1. 工程文件

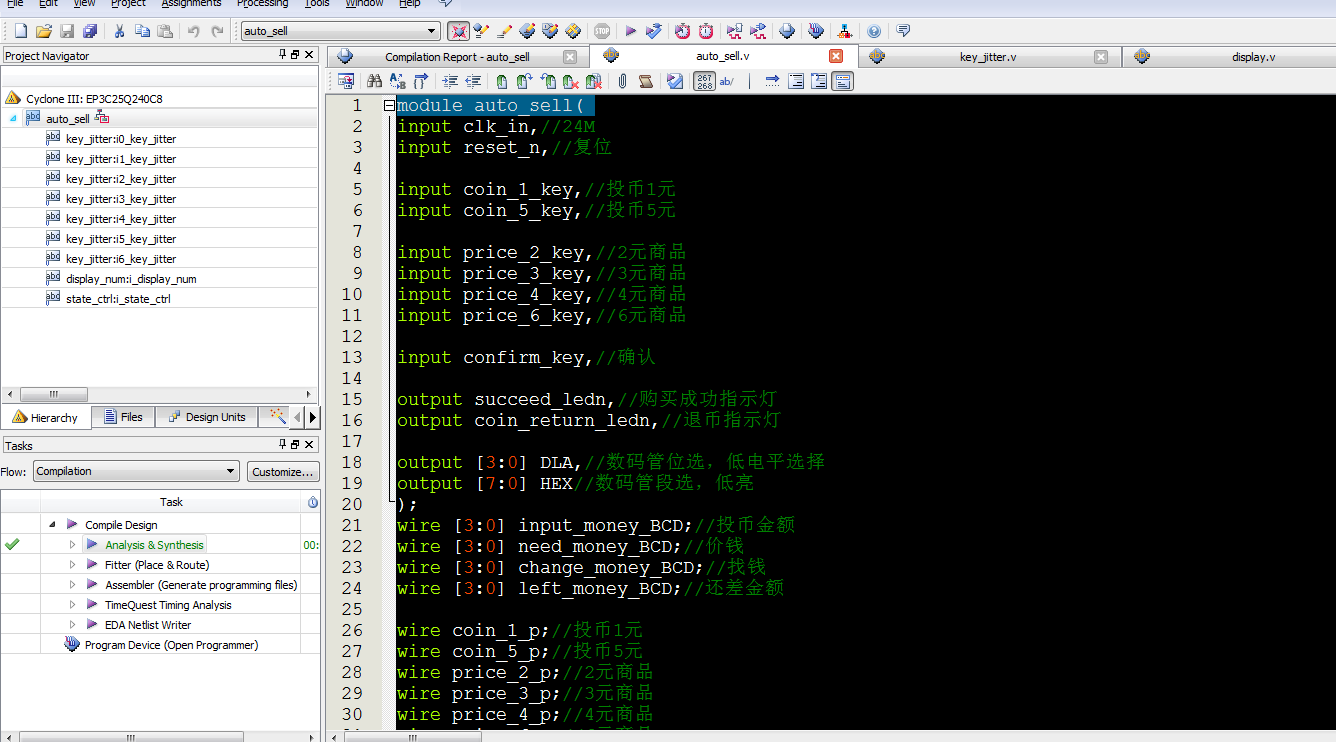

2. 程序文件

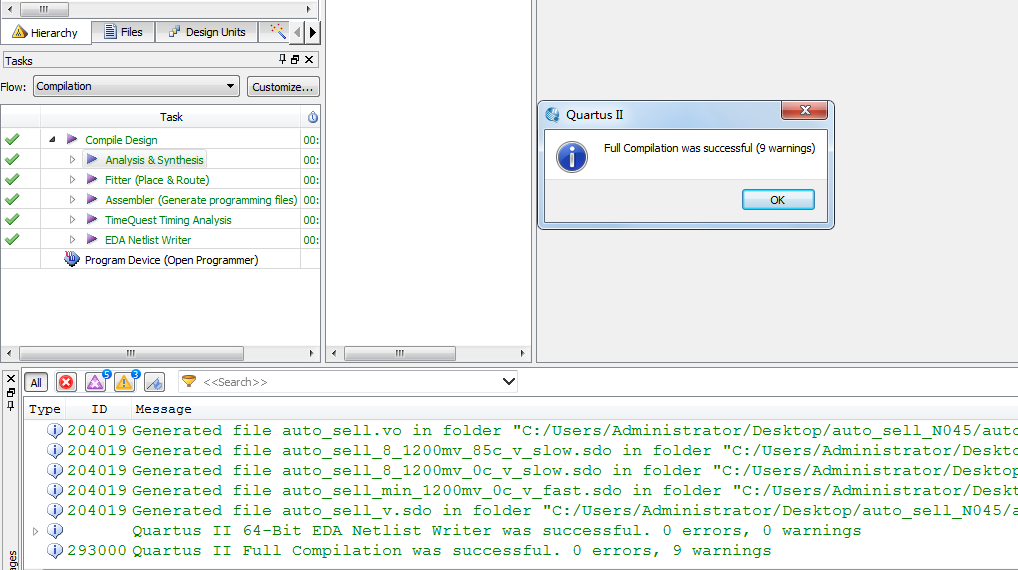

3. 程序编译

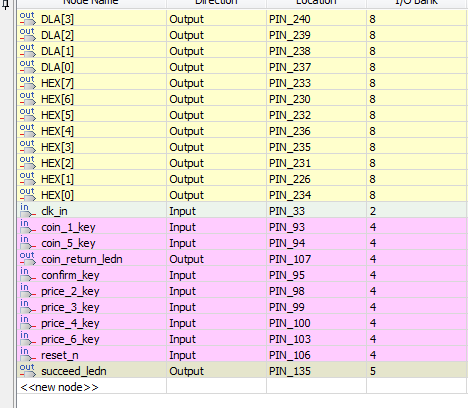

4. 管脚分配

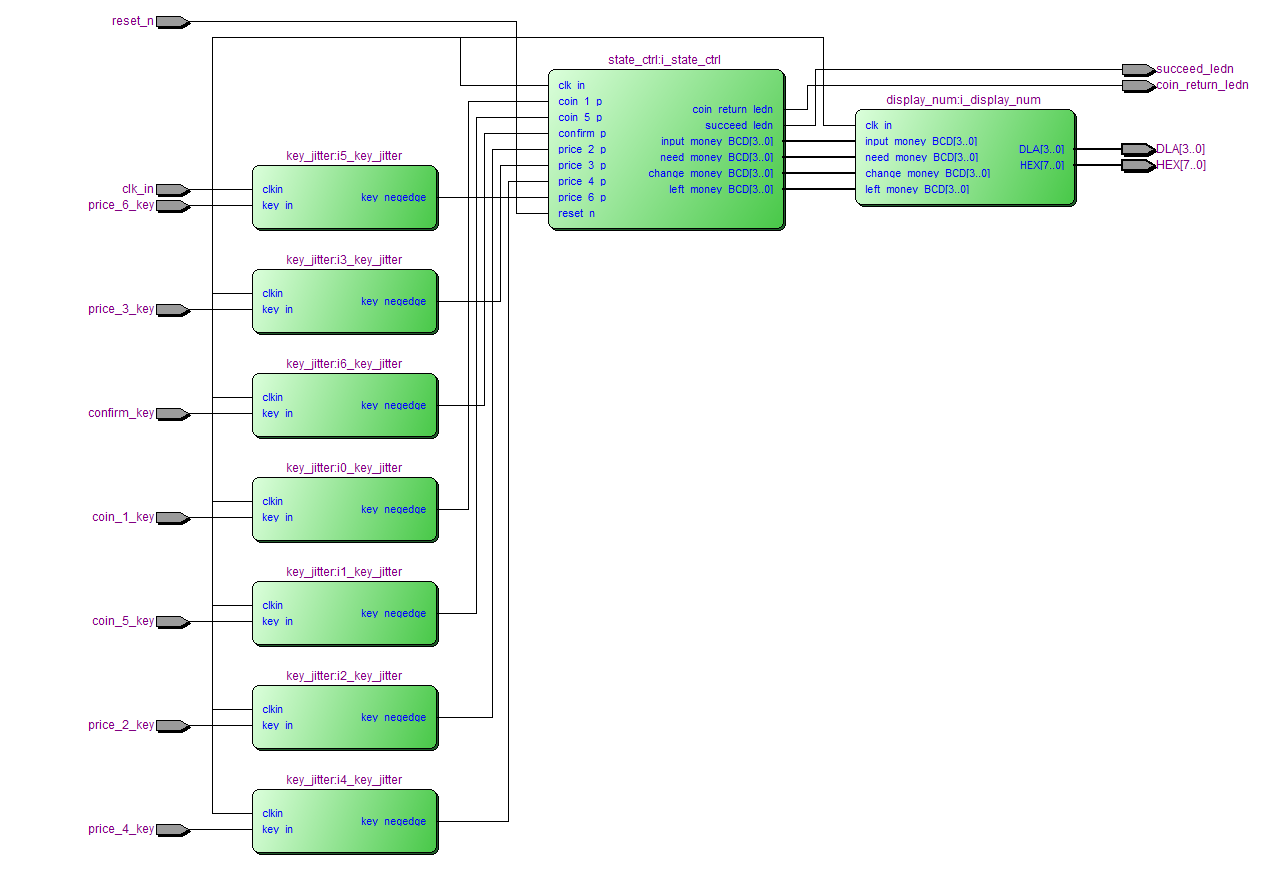

5. RTL图

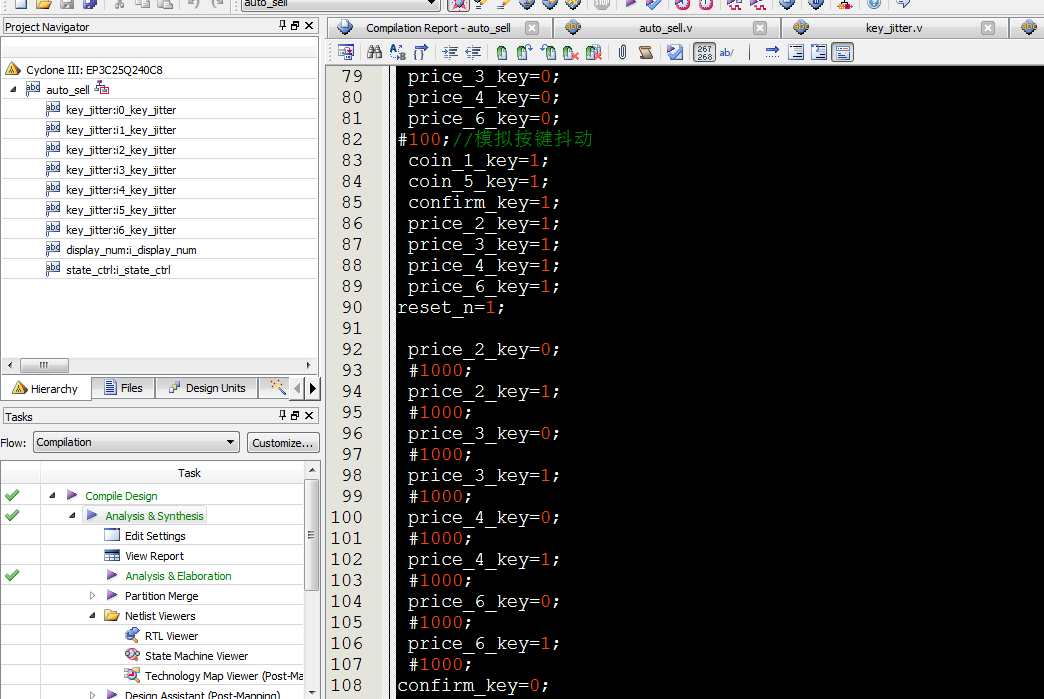

6. Testbench

7. 仿真图

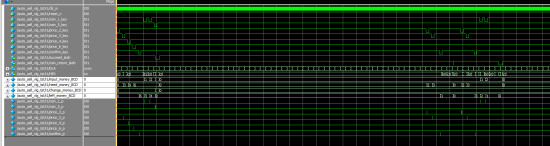

整体仿真图

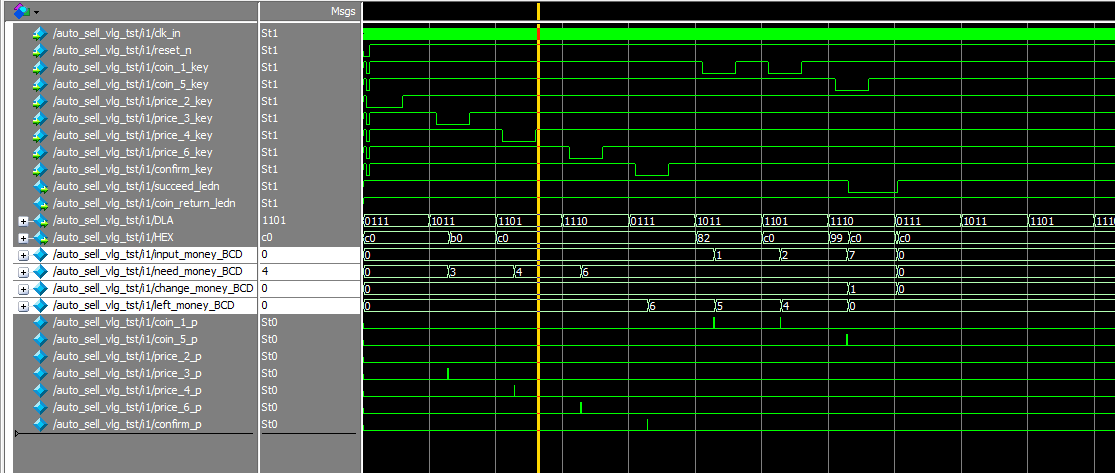

正常购买仿真图，选中6商品，分别投入1元，1元，5元，显示有商品价钱、投币金额、还差金额、找零等。成功后succeed_led亮

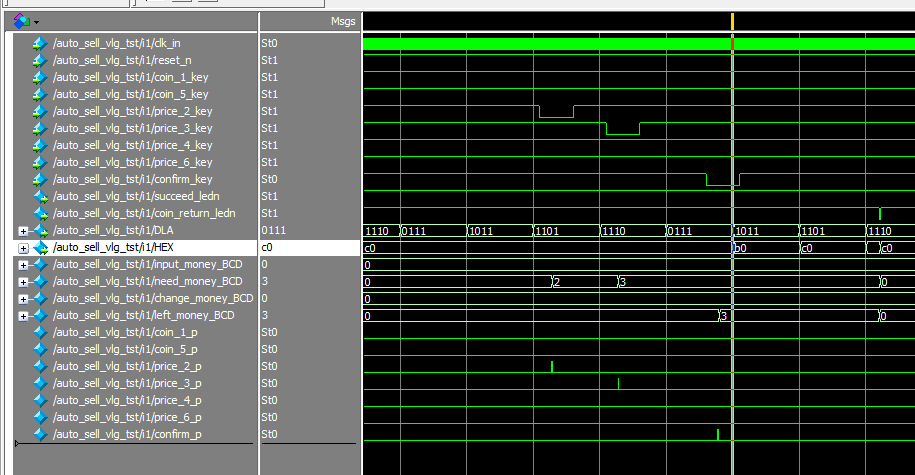

仿真选,3元商品后10s没有操作，还差金额由3变为0，返回初始状态。

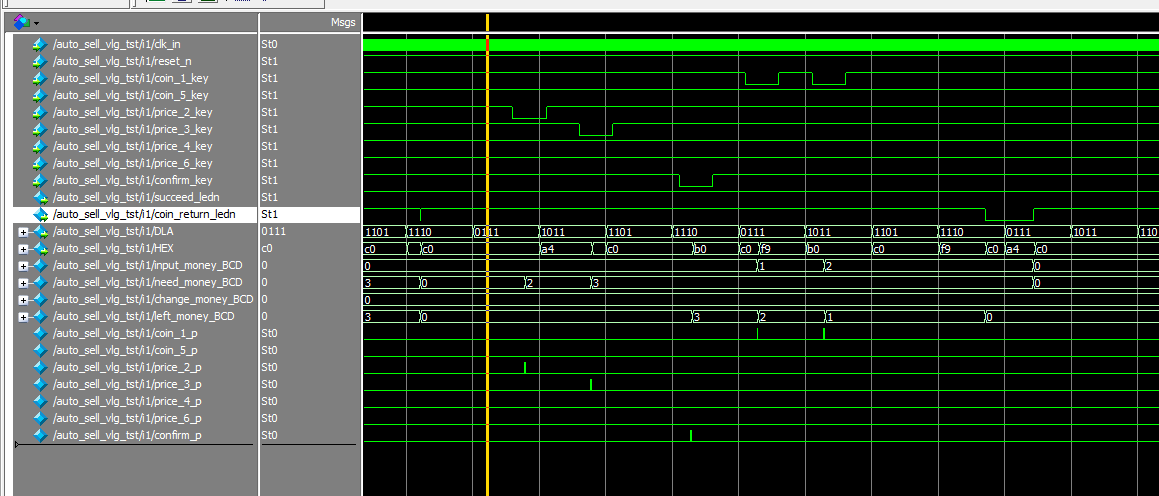

仿真选中3元商品，投币1元，再投币1元后，10s没有操作，还剩金额由1变为0，返回投币2元，退币指示灯coin_return_led亮。

部分代码展示:

module auto_sell(
input clk_in,//24M
input reset_n,//复位
input coin_1_key,//投币1元
input coin_5_key,//投币5元
input price_2_key,//2元商品
input price_3_key,//3元商品
input price_4_key,//4元商品
input price_6_key,//6元商品
input confirm_key,//确认
output succeed_ledn,//购买成功指示灯
output coin_return_ledn,//退币指示灯
output [3:0] DLA,//数码管位选，低电平选择
output [7:0] HEX//数码管段选，低亮
);
wire [3:0] input_money_BCD;//投币金额
wire [3:0] need_money_BCD;//价钱
wire [3:0] change_money_BCD;//找钱
wire [3:0] left_money_BCD;//还差金额
wire coin_1_p;//投币1元
wire coin_5_p;//投币5元
wire price_2_p;//2元商品
wire price_3_p;//3元商品
wire price_4_p;//4元商品
wire price_6_p;//6元商品
wire confirm_p;//确认
//按键消抖模块
key_jitter i0_key_jitter(
. clkin(clk_in),
. key_in(coin_1_key),//输入
. key_negedge(coin_1_p)//消抖后按键下降沿
);
//按键消抖模块
key_jitter i1_key_jitter(
. clkin(clk_in),
. key_in(coin_5_key),//输入
. key_negedge(coin_5_p)//消抖后按键下降沿
);
