数字钟设计VHDL代码Quartus仿真

名称：数字钟设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

数字钟设计

内容

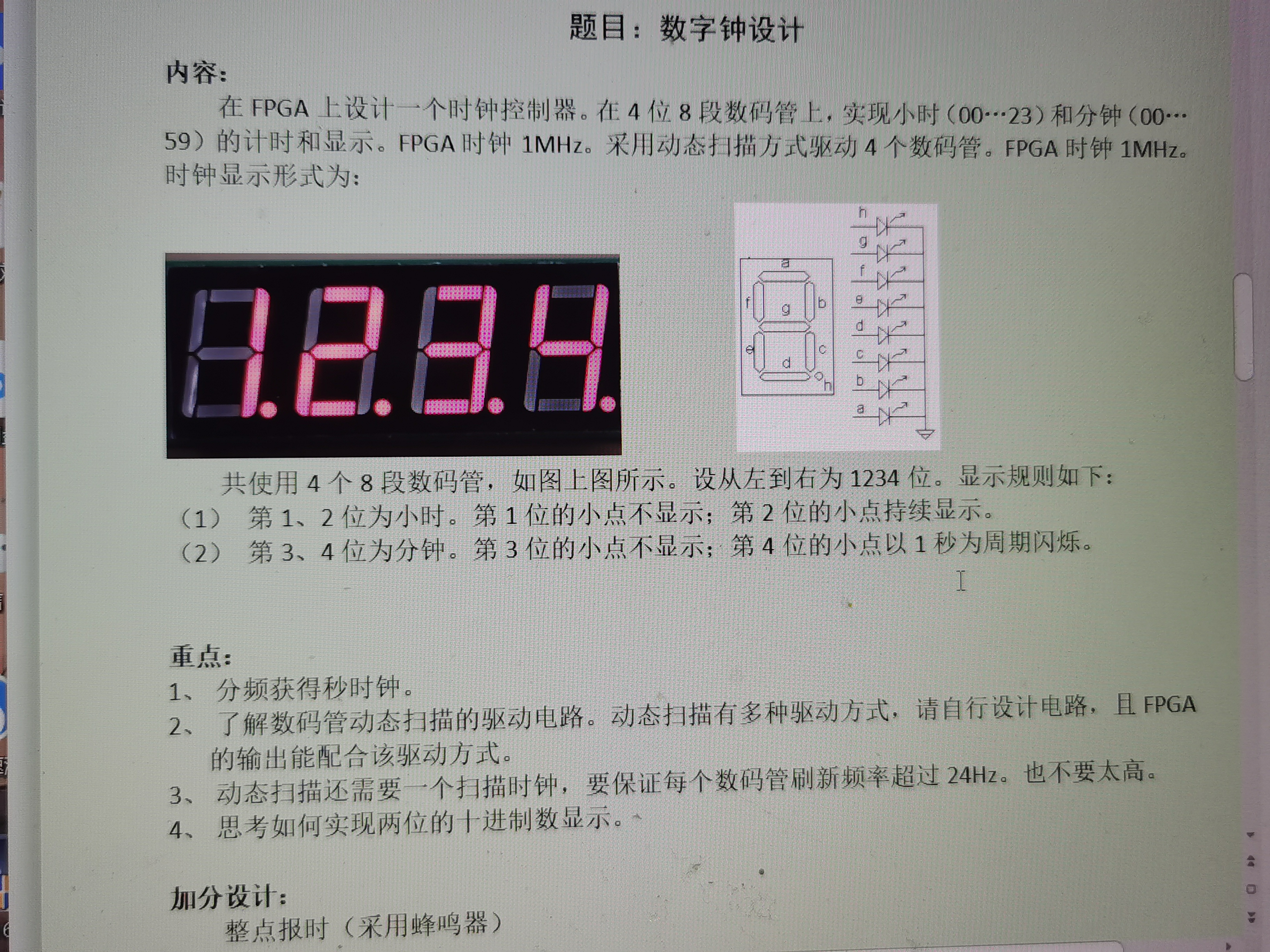

在FPGA上设计一个时钟控制器。在4位8段数码管上,实现小时(00-23)和分钟(00...59)的计时和显示。FPGA时钟1MHz。采用动态扫描方式驱动4个数码管。FPGA时钟1MHz。时钟显示形式为

使用4个8段数码管,如图上图所示。设从左到右为1234位。显示规则如下:

(1)第1、2位为小时。第1位的小点不显示;第2位的小点持续显示    共

(2)第3、4位为分钟。第3位的小点不显示:第A位的小点以1秒为周期闪烁。

重点:

1、分频获得秒时钟

2、了解数码管动态扫描的驱动申路动态扫描有多种驱动方式,请自行设计电路,且FPGA    的输出能配合该驱动方式。

3、动态扫描还需要一个扫描时钟,要保证每个数码管刷新频率超过24H也不要太高

4、思考如何实现两位的十进制数显示加分设计

整点报时(采用蜂鸣器)

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

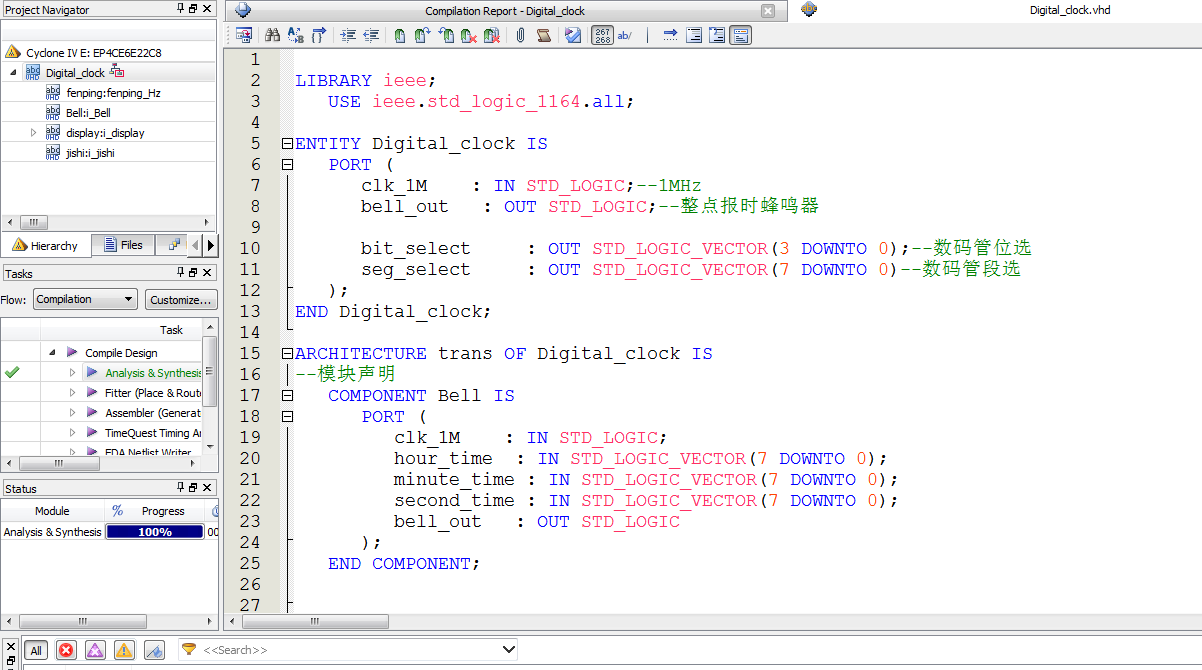

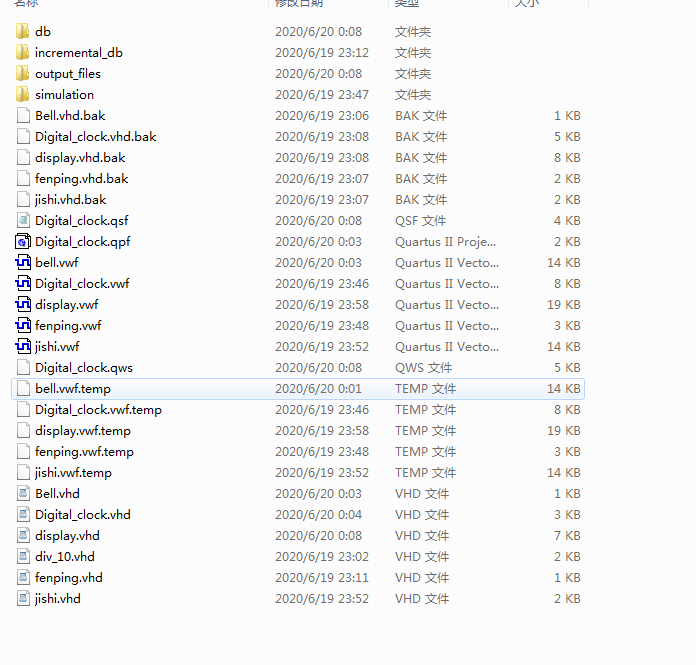

1. 工程文件

2. 程序文件

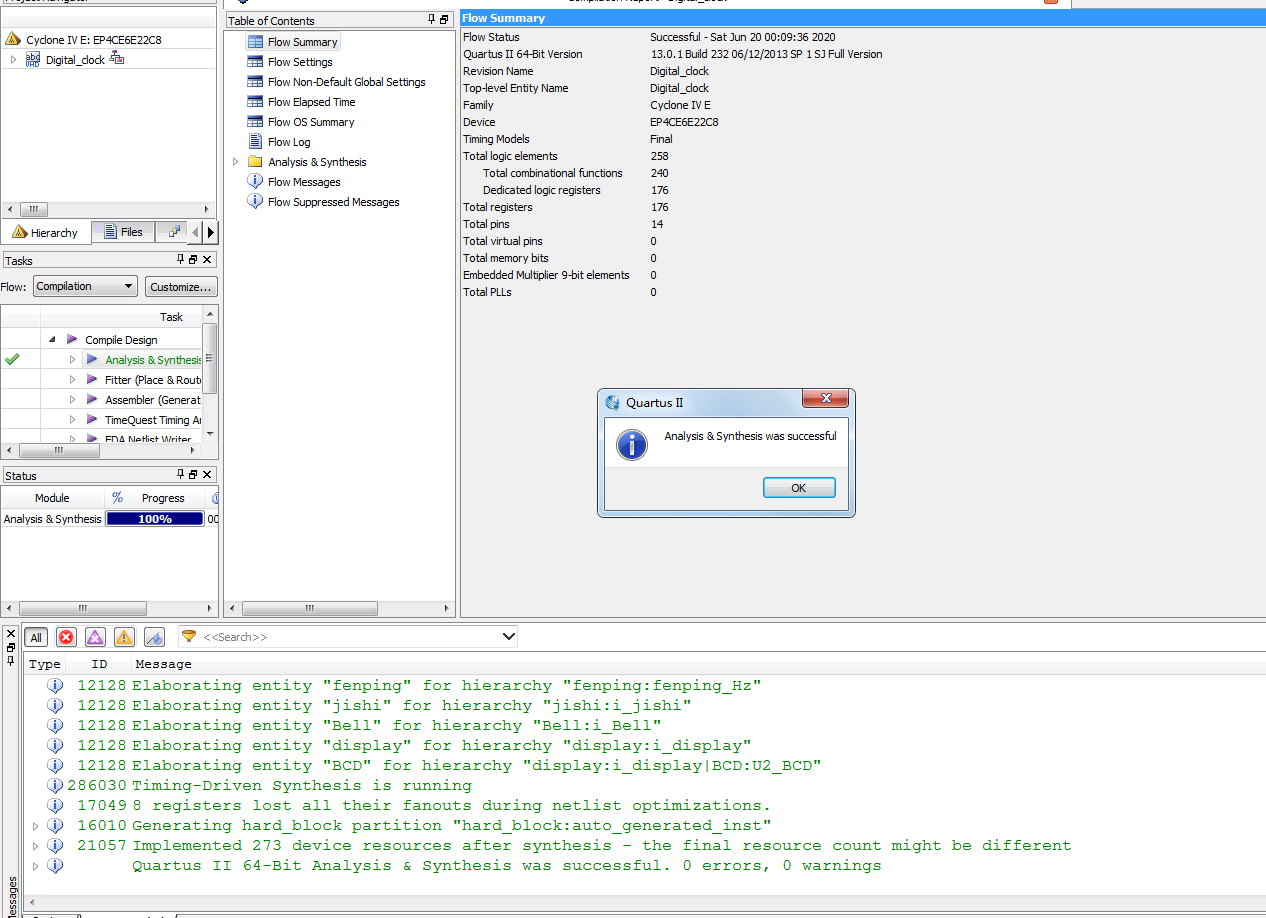

3. 程序编译

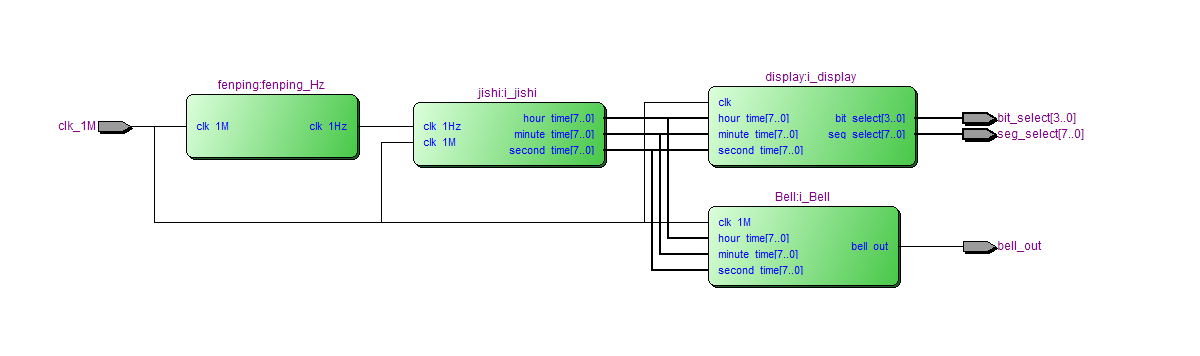

4. RTL图

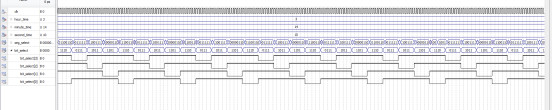

5. 仿真图

5.1 整体仿真

5.2 分频模块

5.3 计时模块

5.4 整点报时模块

5.5 显示模块

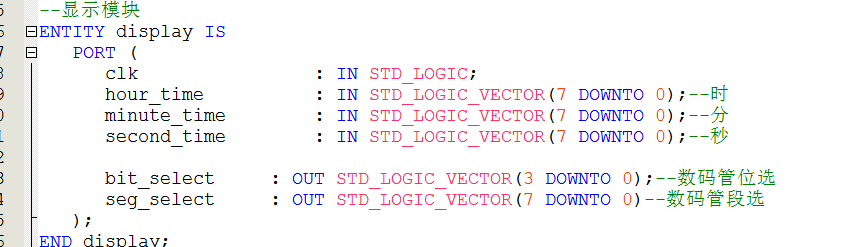

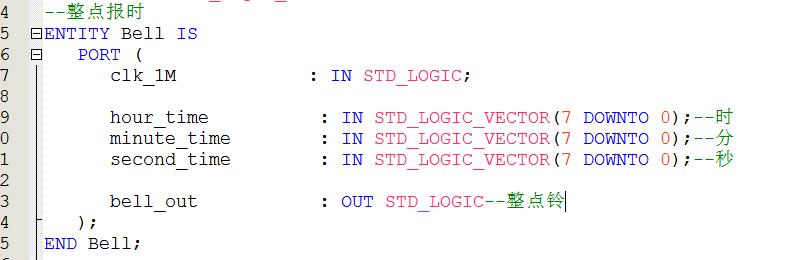

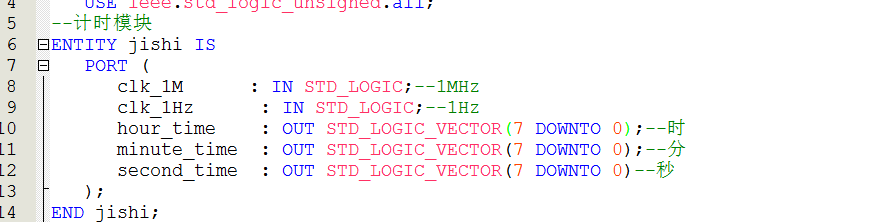

部分代码展示:

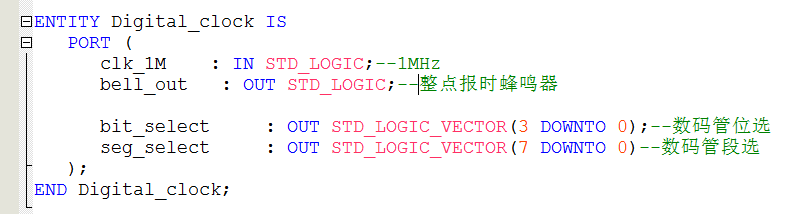

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
ENTITY Digital_clock IS
   PORT (
      clk_1M    : IN STD_LOGIC;--1MHz
      bell_out   : OUT STD_LOGIC;--整点报时蜂鸣器
      bit_select     : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--数码管位选
      seg_select     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管段选
   );
END Digital_clock;
ARCHITECTURE trans OF Digital_clock IS
--模块声明
   COMPONENT Bell IS
      PORT (
         clk_1M    : IN STD_LOGIC;
         hour_time  : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         minute_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         second_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         bell_out   : OUT STD_LOGIC
      );
   END COMPONENT;

   COMPONENT display IS
      PORT (
         clk        : IN STD_LOGIC;
         hour_time  : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         minute_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         second_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
bit_select     : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--数码管位选
seg_select     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管段选
      );
   END COMPONENT;

   COMPONENT fenping IS
      PORT (
         clk_1M    : IN STD_LOGIC;
         clk_1Hz    : OUT STD_LOGIC
      );
   END COMPONENT;

   COMPONENT jishi IS
      PORT (
         clk_1M    : IN STD_LOGIC;
         clk_1Hz    : IN STD_LOGIC;
         hour_time  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         minute_time : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         second_time : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;

代码文件（付费下载）：
