数字电子钟设计Verilog代码Quartus 康芯开发板

名称：数字电子钟设计Verilog代码Quartus  康芯开发板

软件：Quartus

语言：Verilog

代码功能：

EDA课程设计任务书

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

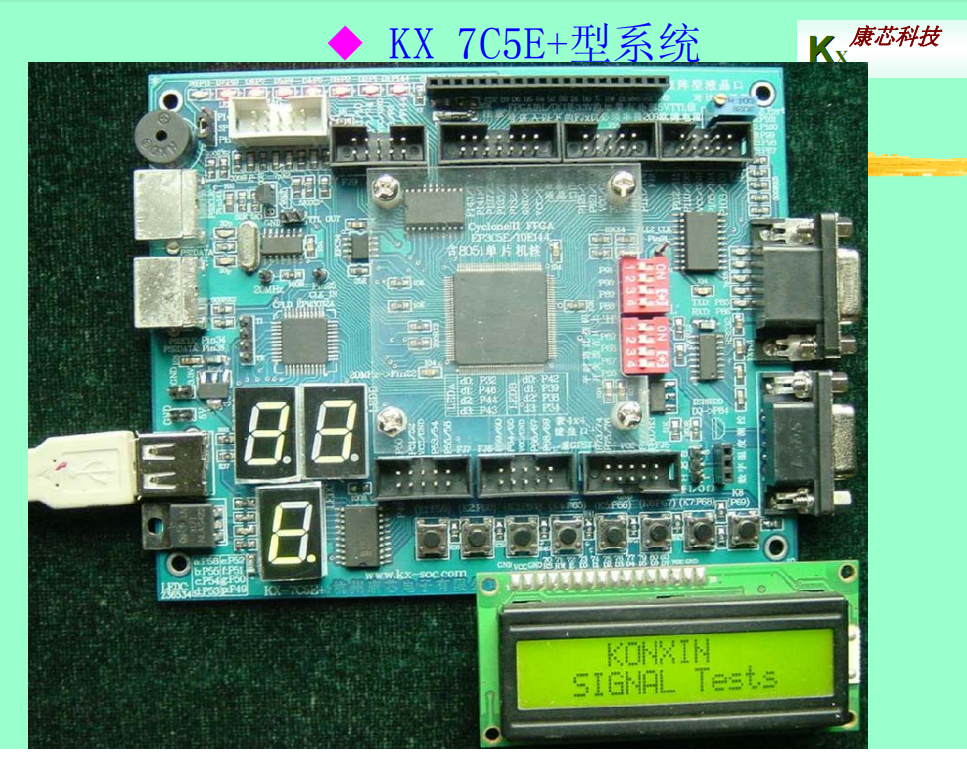

本代码已在康芯开发板验证，康芯开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

仿真文档.doc

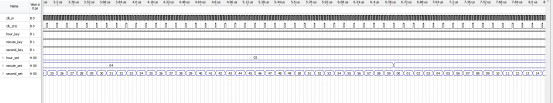

Clock_Gen模块仿真

Fenping模块仿真

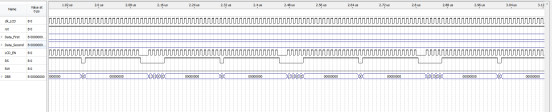

LCD_Driver模块仿真

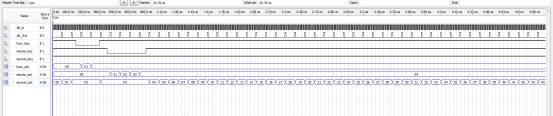

time_set模块仿真

部分代码展示:

// Clock_Gen.v
/****************为LCD_Drvier模块产生500Hz的时钟信号**************/
module Clock_Gen(clk_in,rst,clk_LCD);
input   clk_in,rst;                //rst为全局复位信号（高电平有效）
output  clk_LCD;
wire    clk_counter;
reg     [11:0]  cnt;                  //对时钟进行计数分频
wire    clk_equ;
reg     [9:0] count;
reg     clk_BUF;
parameter       counter = 19;     //多少分频
/********************************************************************************
** 模块名称：分频器
** 功能描述：通过计数器实现分频功能.
********************************************************************************/

always@(posedge clk_in)
begin
if(!rst)                            //低电平复位
cnt <= 12'd0;
else if(clk_equ)
cnt <= 12'd0;
else
    cnt <= cnt+1'b1;
end
assign clk_equ = (cnt==counter);
assign clk_counter = clk_equ;

always @(posedge clk_counter or negedge rst)
begin                                   //利用计数器分频产生500Hz时钟
    if(!rst)
        begin
        clk_BUF <= 1'b0;
        count <= 10'b0;
        end
    else
begin
        if(count == 10'd1000)
            begin
            clk_BUF <= ~clk_BUF;
            count <= 10'b0;
            end
        else
            begin
            clk_BUF <= clk_BUF;     //clk_BUF为500Hz的时钟信号
            count <= count + 1'b1;
            end
    end

代码文件（付费下载）：
