电子计时时钟设计VHDL代码Quartus仿真

名称：电子计时时钟设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

电子计时时钟

利用VHDL语言，实现电子计时时钟，要求能够显示分钟、秒钟，显示输出为共阴极数码管，要求：

1、电子计时时钟具有异步清零、同步置数功能，用VHDL实现计数逻辑，并阐述设计原理，给出关键block diagram设计框图。

2、用VHDL实现译码显示逻辑，并阐述设计原理，给出关键block diagram设计框图。

3、驱动的数码管为共阴极数码管，阐述电路原理，给出相应编码方式。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

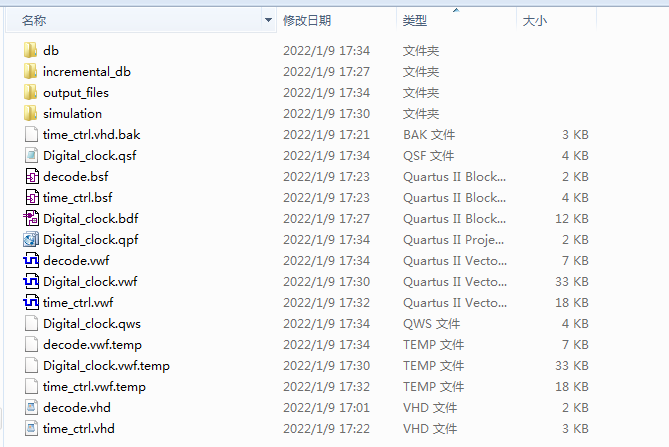

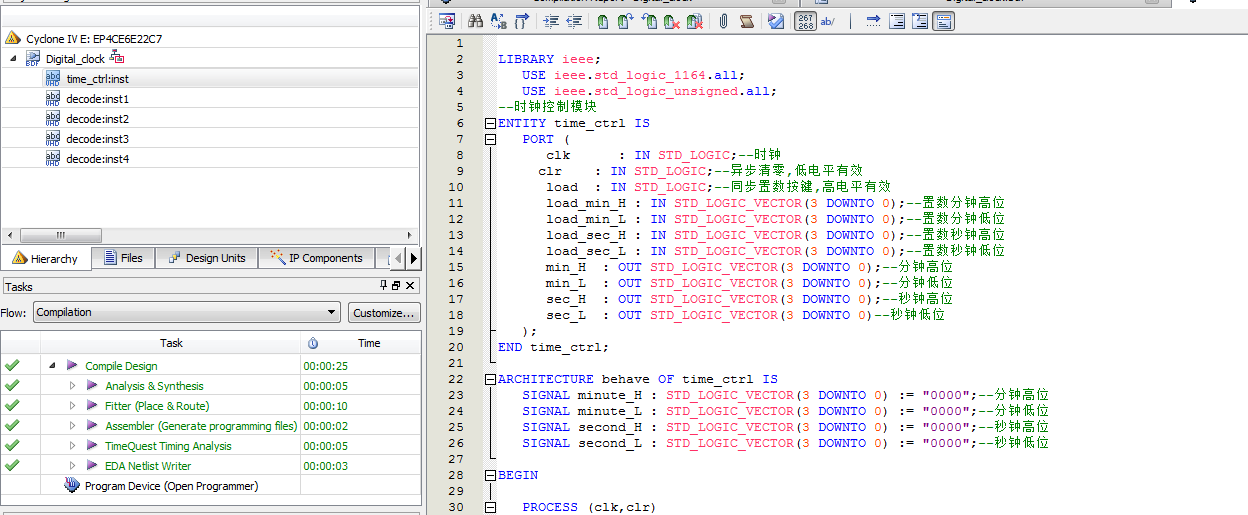

1. 工程文件

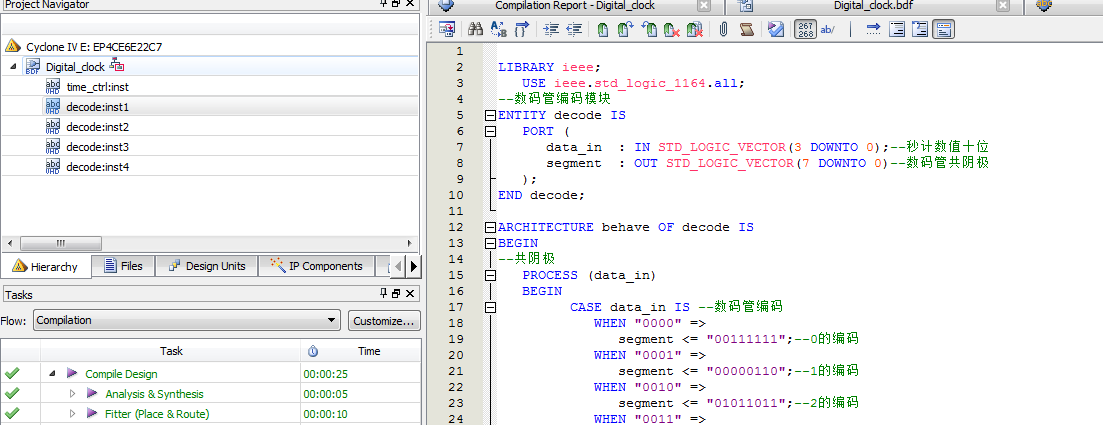

2. 程序文件

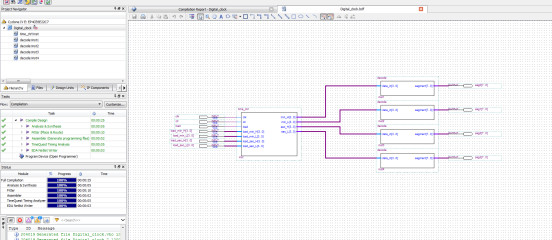

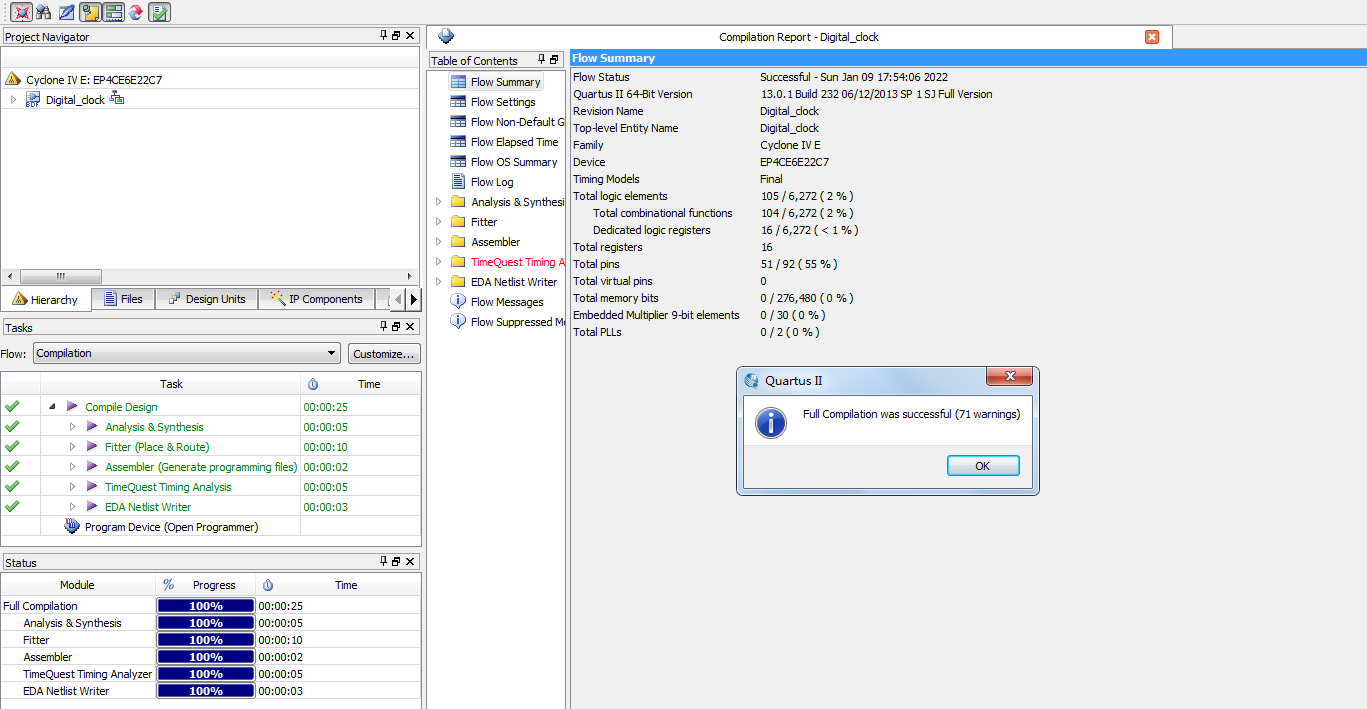

3. 程序编译

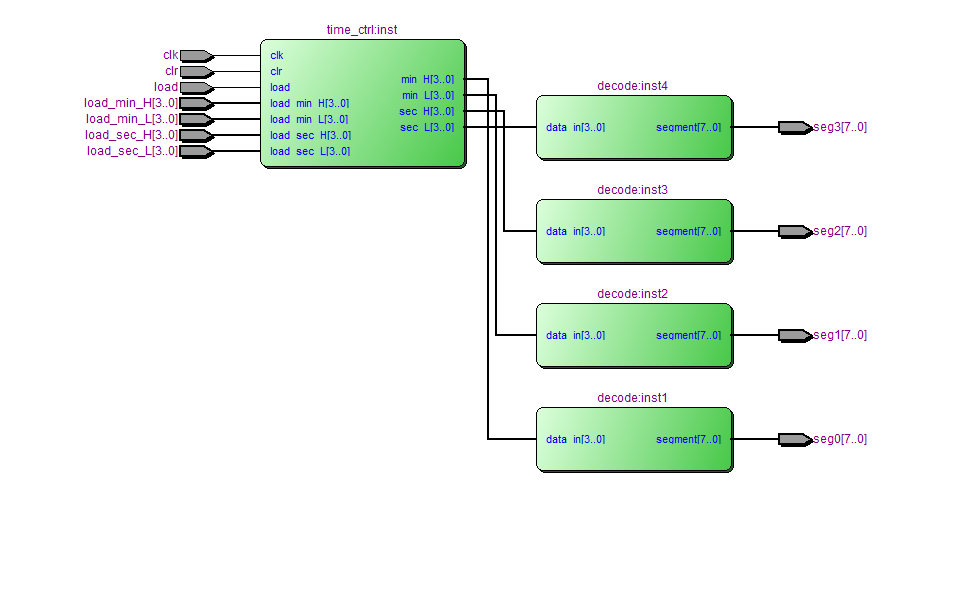

4. RTL图

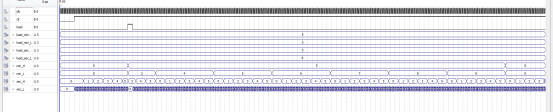

5. 仿真图

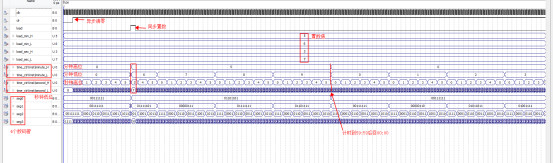

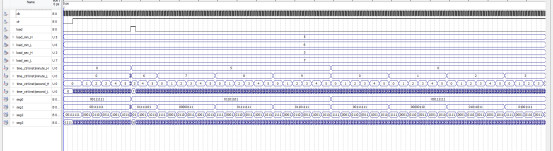

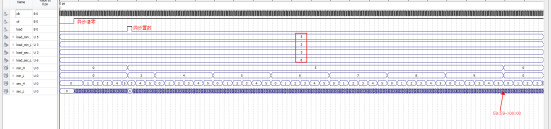

整体仿真图

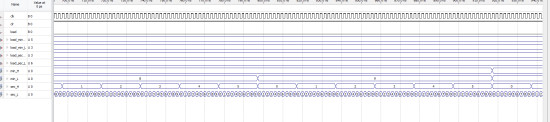

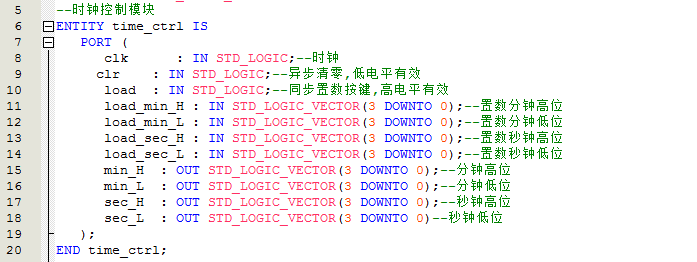

计时控制模块

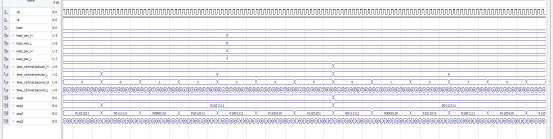

数码管编码模块

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--数码管编码模块
ENTITY decode IS
   PORT (
      data_in  : IN STD_LOGIC_VECTOR(3 DOWNTO 0);--秒计数值十位
      segment  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管共阴极
   );
END decode;
ARCHITECTURE behave OF decode IS
BEGIN
--共阴极
   PROCESS (data_in)
   BEGIN
         CASE data_in IS --数码管编码
            WHEN "0000" =>
               segment <= "00111111";--0的编码
            WHEN "0001" =>
               segment <= "00000110";--1的编码
            WHEN "0010" =>
               segment <= "01011011";--2的编码
            WHEN "0011" =>
               segment <= "01001111";--3的编码
            WHEN "0100" =>
               segment <= "01100110";--4的编码
            WHEN "0101" =>
               segment <= "01101101";--5的编码
            WHEN "0110" =>
               segment <= "01111101";--6的编码
            WHEN "0111" =>
               segment <= "00000111";--7的编码
            WHEN "1000" =>
               segment <= "01111111";--8的编码
            WHEN "1001" =>
               segment <= "01101111";--9的编码
            WHEN OTHERS =>
         END CASE;
