11位全加器设计Verilog代码Quartus仿真

名称：11位全加器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

11位全加器设计

代码功能：

先设计1位全加器、2位全加器、8位全加器

然后将上述3个全加器串联,组成11位加法器

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

11位全加器仿真.doc

11位全加器仿真

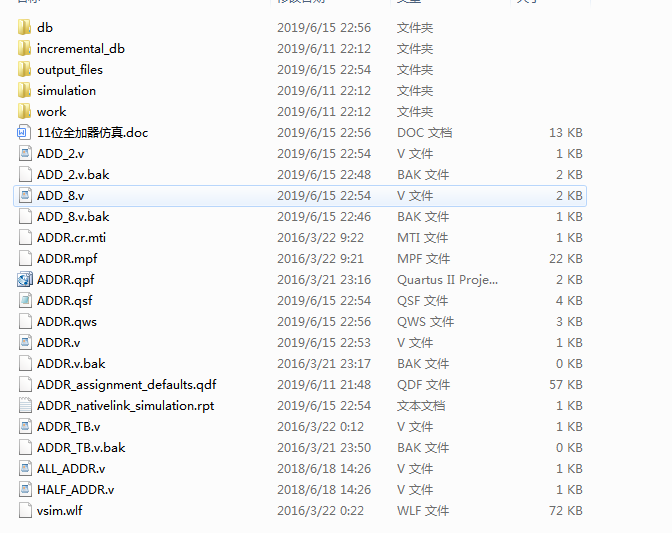

1.工程文件

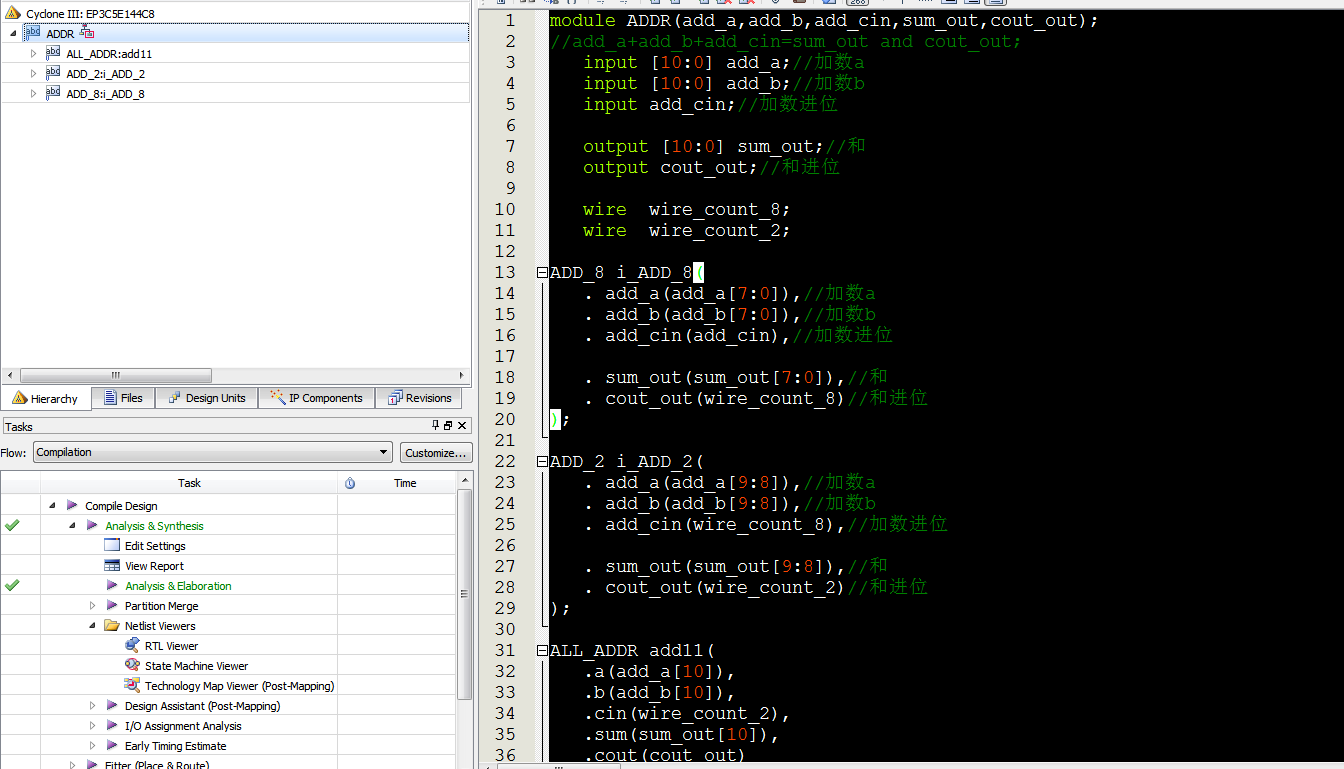

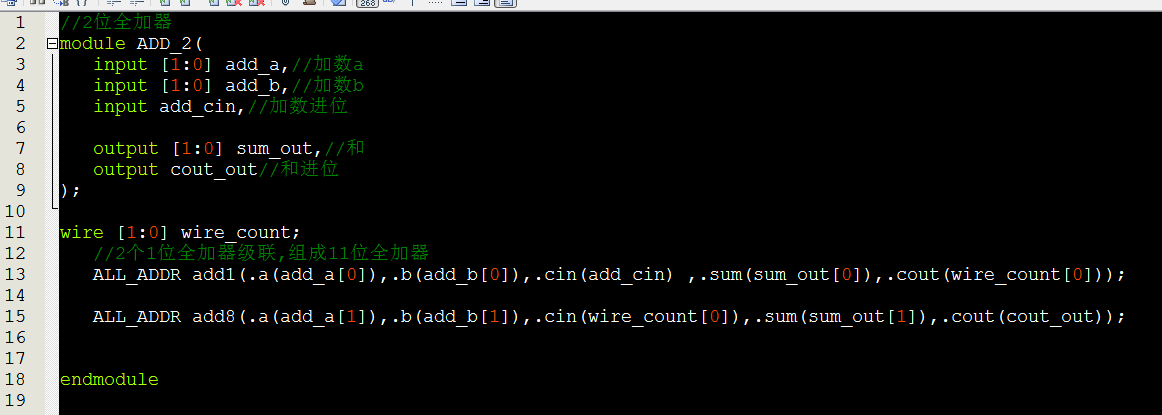

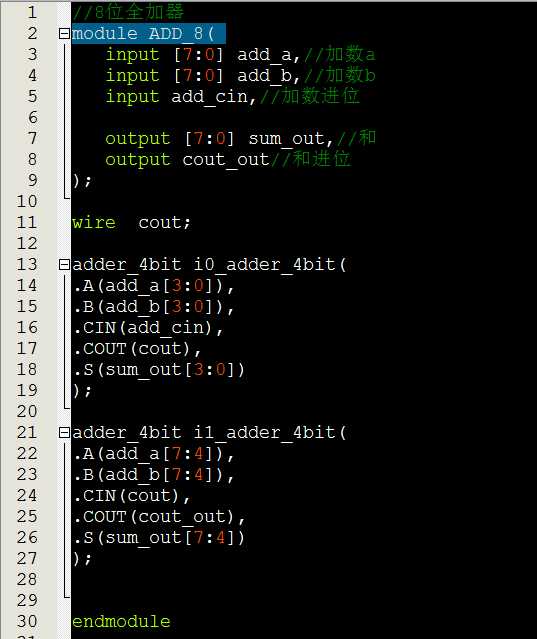

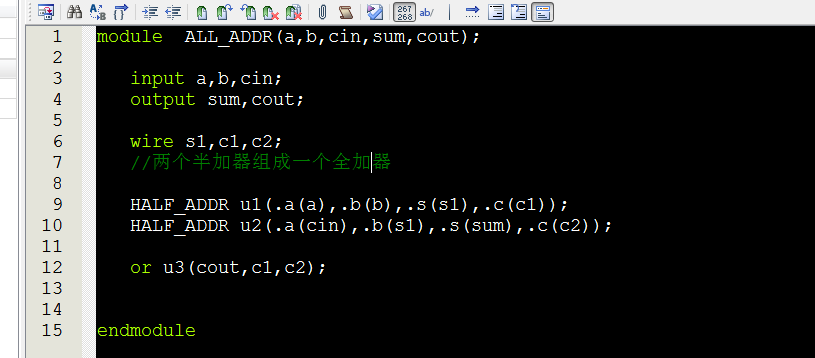

2.程序文件

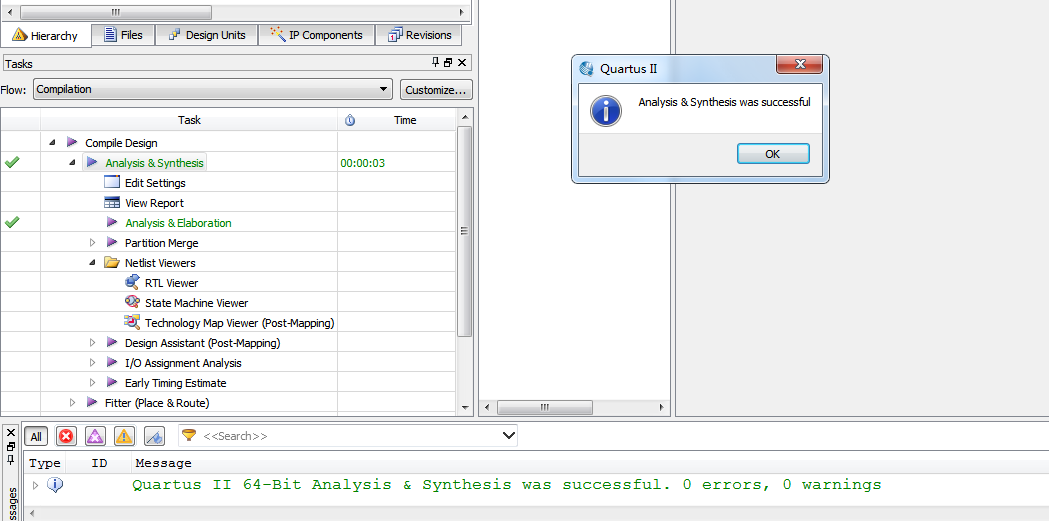

3.程序编译

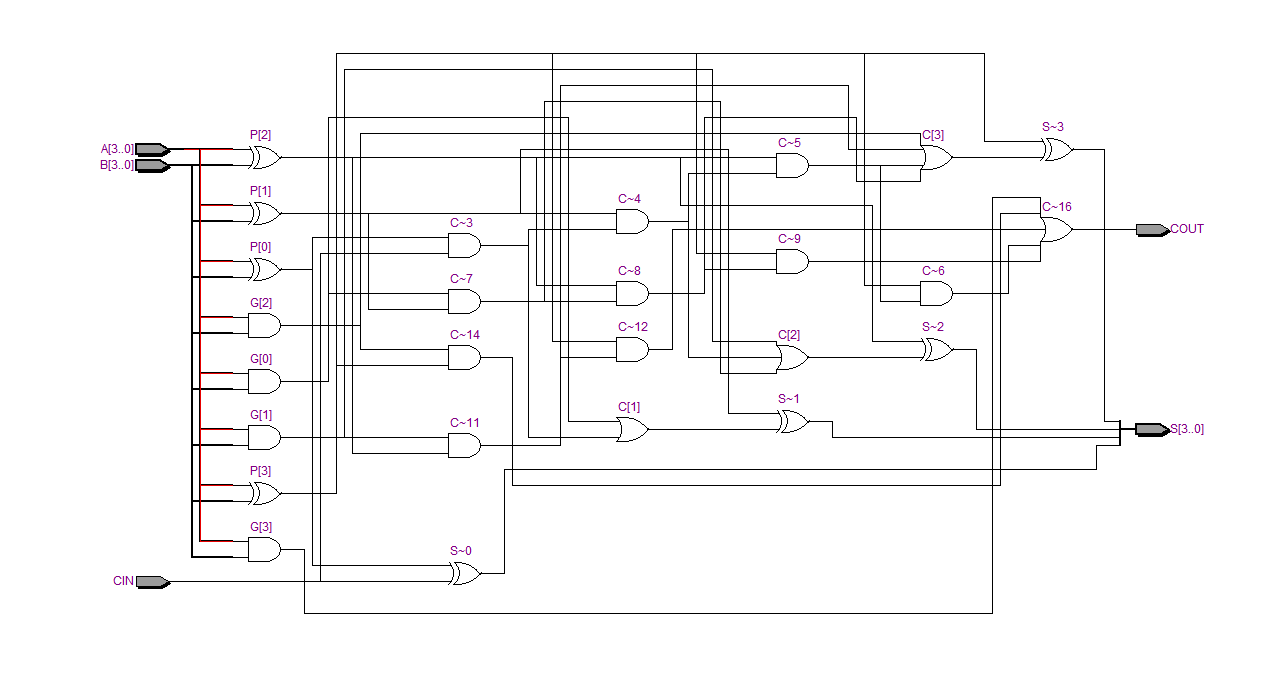

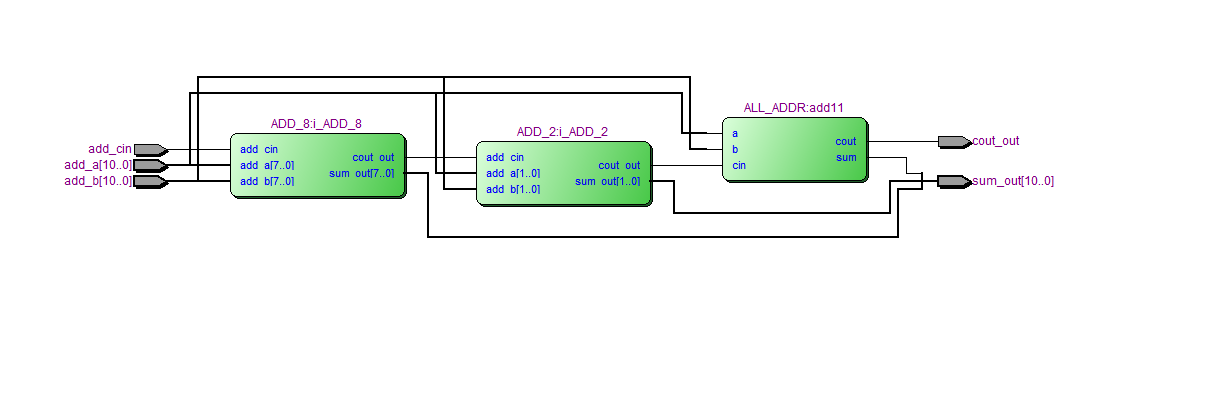

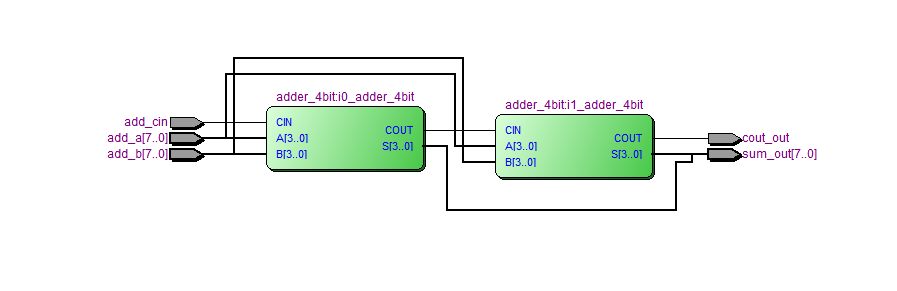

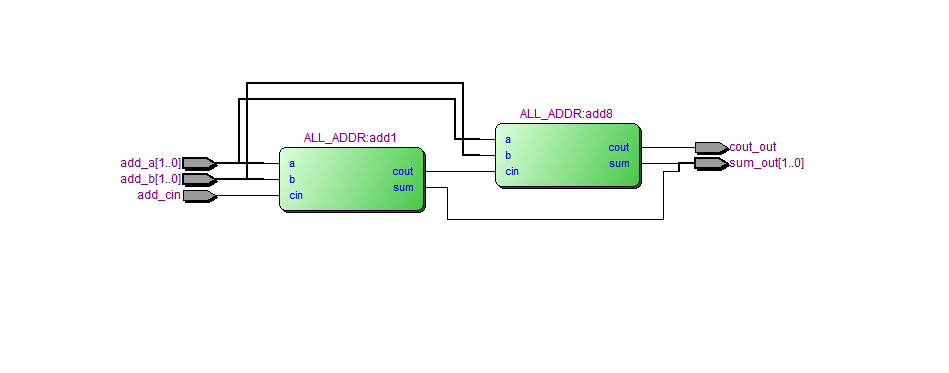

4.程序结构(RTL图)

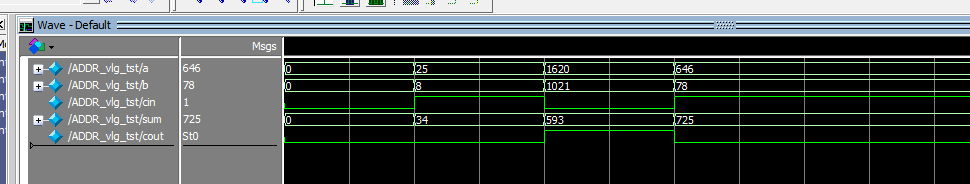

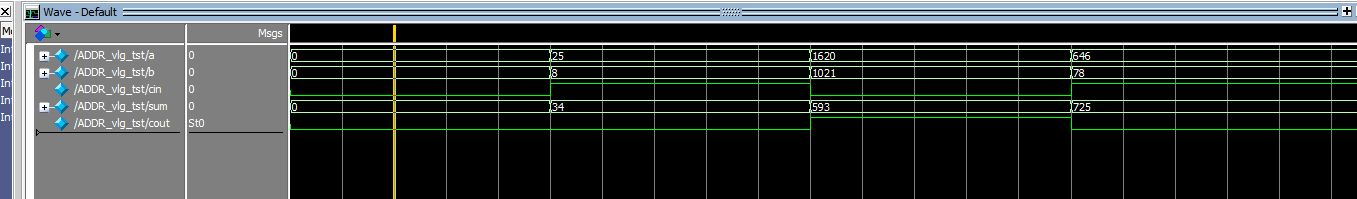

5.程序仿真

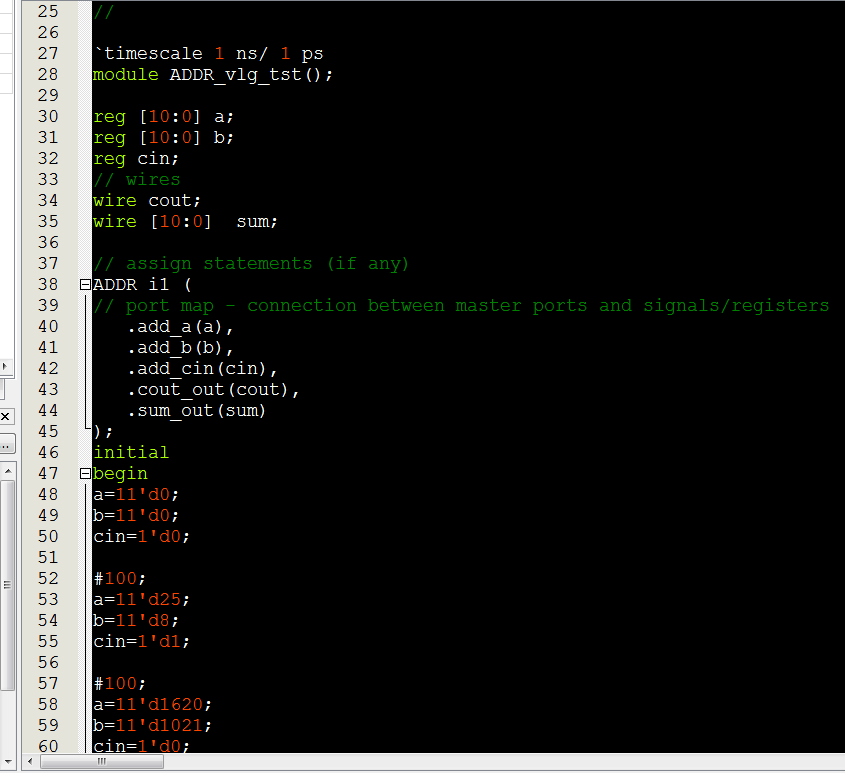

Testbench

十进制表示

11位加法器，最大值为2的11次方=2048，和大于2048时需要向前进位

25+8+进位=34

1620+1021=2641，大于2048，需要向前进位（cout=1），2641-2048=593

646+78+进位=725

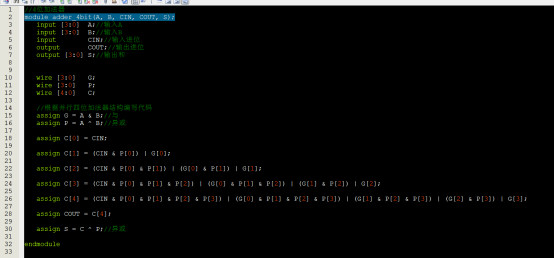

部分代码展示:

//4位加法器
module adder_4bit(A, B, CIN, COUT, S);
   input [3:0]  A;//输入A
   input [3:0]  B;//输入B
   input        CIN;//输入进位
   output       COUT;//输出进位
   output [3:0] S;//输出和


   wire [3:0]   G;
   wire [3:0]   P;
   wire [4:0]   C;

   //根据并行四位加法器结构编写代码
   assign G = A & B;//与
   assign P = A ^ B;//异或

   assign C[0] = CIN;

   assign C[1] = (CIN & P[0]) | G[0];

   assign C[2] = (CIN & P[0] & P[1]) | (G[0] & P[1]) | G[1];

   assign C[3] = (CIN & P[0] & P[1] & P[2]) | (G[0] & P[1] & P[2]) | (G[1] & P[2]) | G[2];

   assign C[4] = (CIN & P[0] & P[1] & P[2] & P[3]) | (G[0] & P[1] & P[2] & P[3]) | (G[1] & P[2] & P[3]) | (G[2] & P[3]) | G[3];

   assign COUT = C[4];

   assign S = C ^ P;//异或

endmodule
