线性反馈移位寄存器（LFSR）设计Verilog代码VIVADO仿真

名称：线性反馈移位寄存器（LFSR）设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

线性反馈移位寄存器（LFSR）

1、设计线性反馈移位寄存器

2、使用状态机的方式设计，使用2种不同的写法

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档A.doc

设计文档B.doc

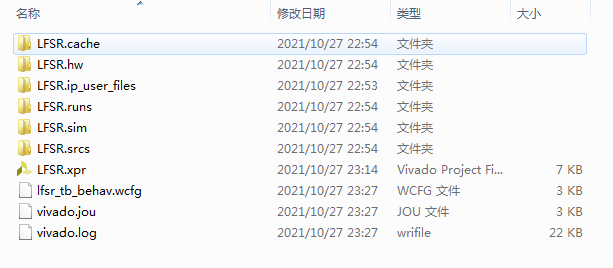

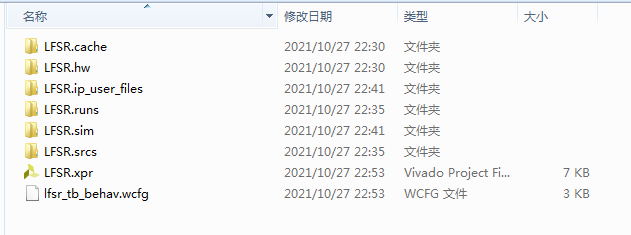

1. 工程文件

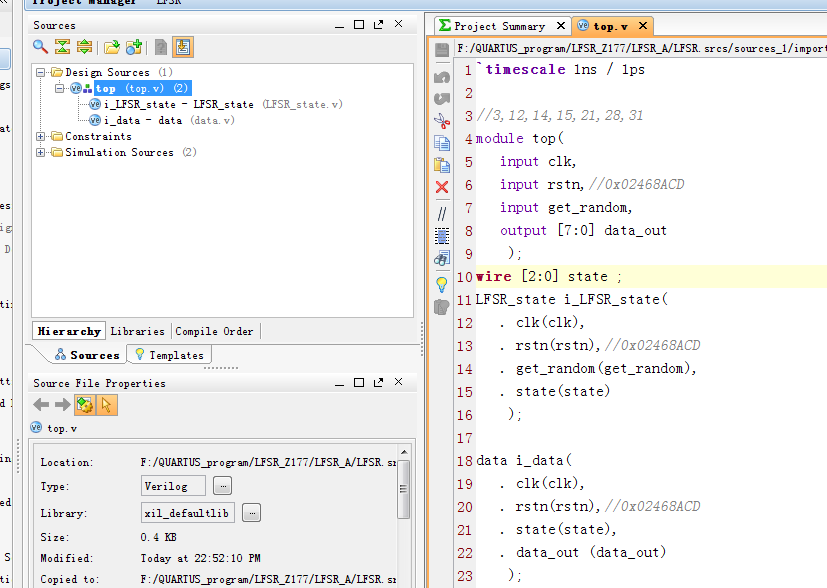

2. 程序文件

3. 程序编译

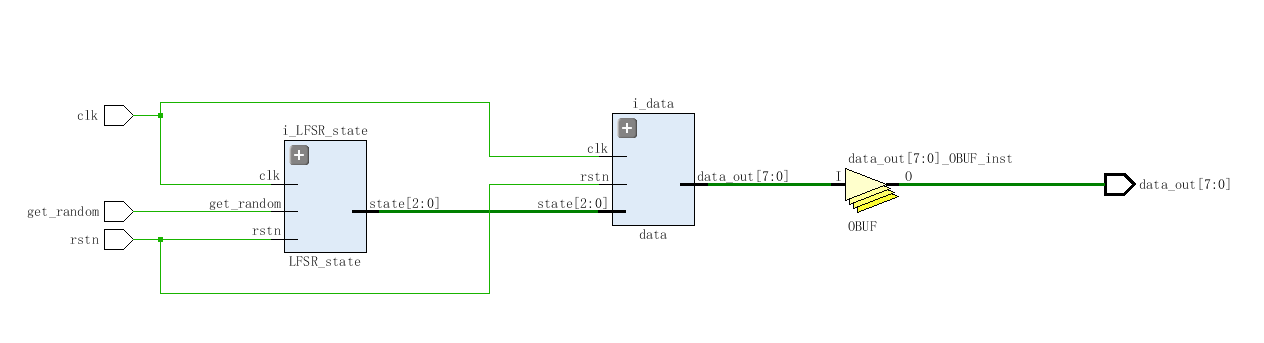

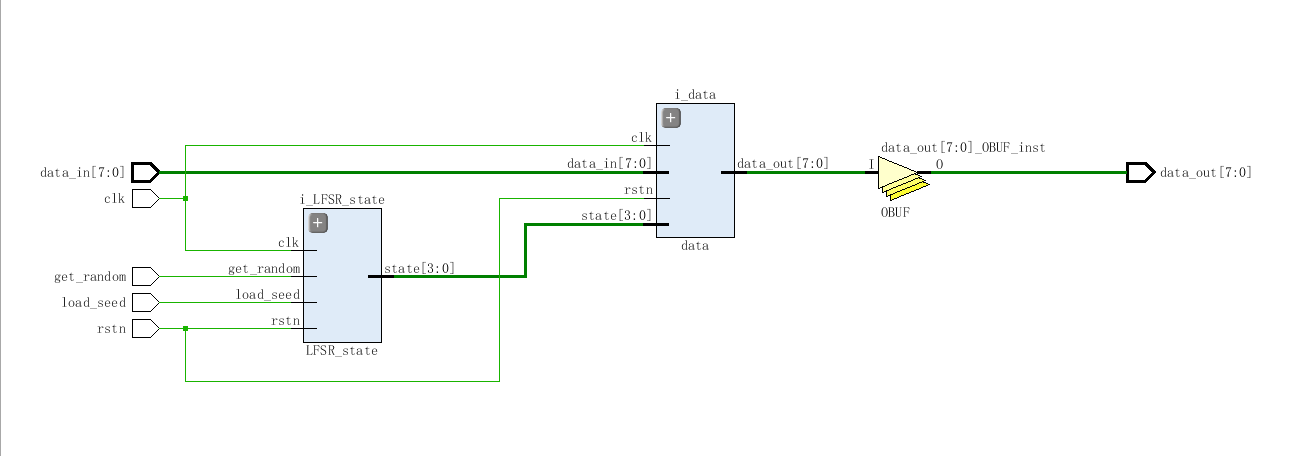

4. RTL图

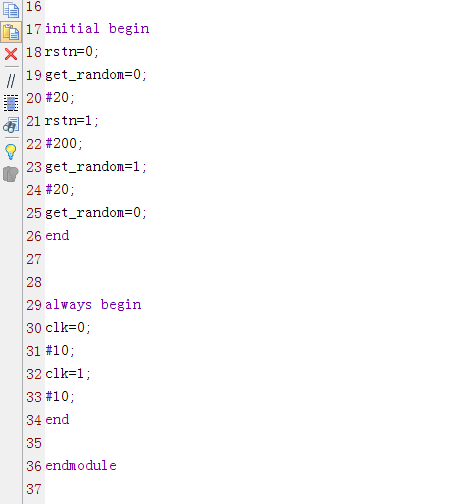

5. Testebnch

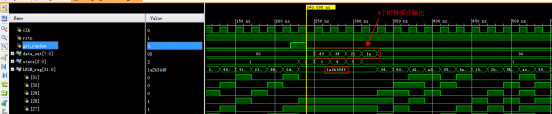

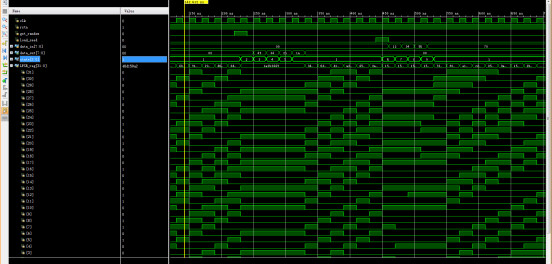

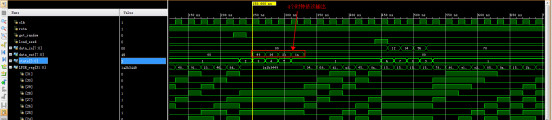

6. 仿真图

1. 工程文件

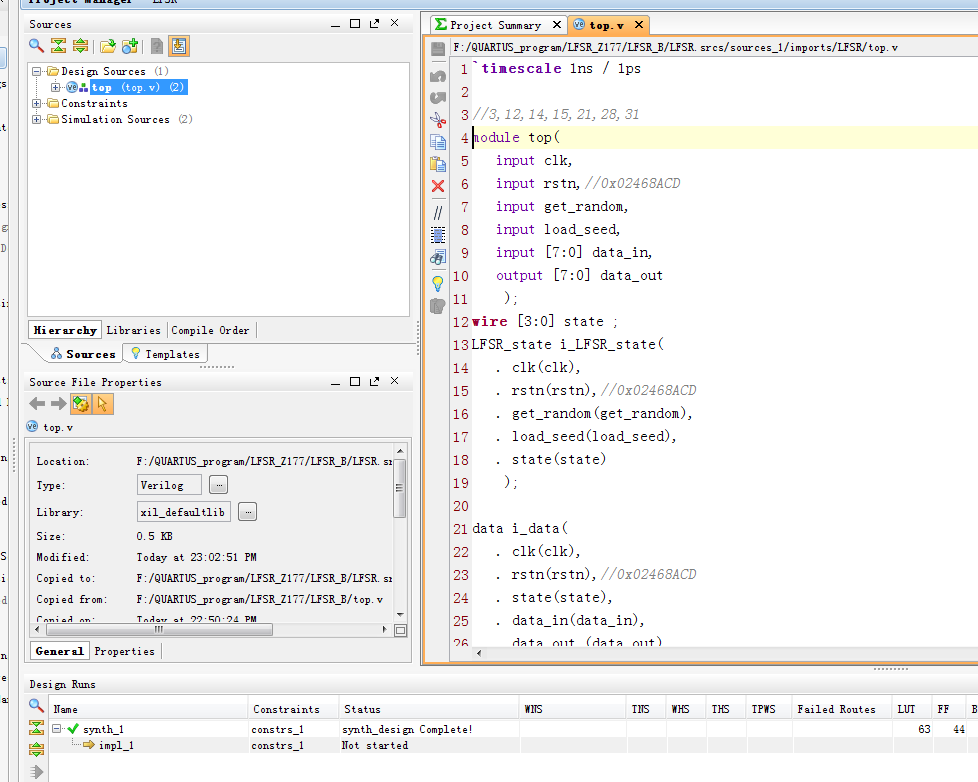

2. 程序文件

3. 程序编译

4. RTL图

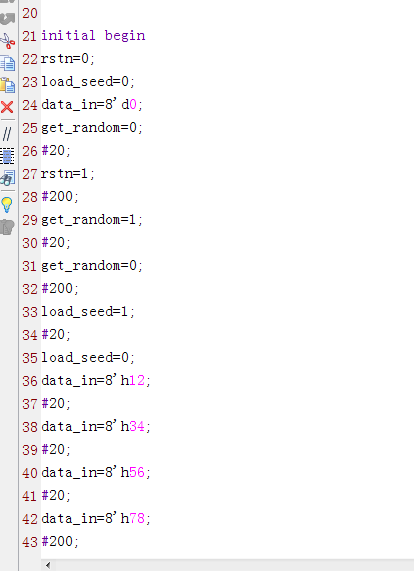

5. Testebnch

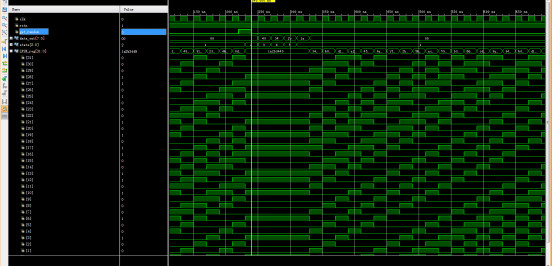

6. 仿真图

部分代码展示:

`timescale 1ns / 1ps
//3,12,14,15,21,28,31
module data(
   input clk,
   input rstn,//0x02468ACD
   input [2:0] state,
   output reg [7:0] data_out
    );
reg [31:0]  LFSR_reg=32'd0;
parameter s_idle=3'd0;
parameter s_shift=3'd1;
parameter s_data_1=3'd2;
parameter s_data_2=3'd3;
parameter s_data_3=3'd4;
parameter s_data_4=3'd5;
always@(posedge clk or negedge rstn)
if(rstn==0)
LFSR_reg<=32'h02468ACD;
else//3,12,14,15,21,28,31
if(state==s_shift)begin
LFSR_reg[0]<=(((((LFSR_reg[31] ^ LFSR_reg[28])^LFSR_reg[21])^LFSR_reg[15])^LFSR_reg[14])^LFSR_reg[12])^LFSR_reg[3];
LFSR_reg[31:1]<=LFSR_reg[30:0];
end
else
LFSR_reg<=LFSR_reg;
always@(posedge clk or negedge rstn)
if(rstn==0)
data_out<=8'd0;
else
case(state)
s_data_1:data_out<=LFSR_reg[7:0];
s_data_2:data_out<=LFSR_reg[15:8];
s_data_3:data_out<=LFSR_reg[23:16];
s_data_4:data_out<=LFSR_reg[31:24];
default:data_out<=8'd0;
endcase
endmodule
