8位有符号乘法器设计Verilog代码Quartus仿真

名称：8位有符号乘法器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

8位有符号乘法器设计

1、输入2个8位有符号数

2、计算他们的乘积

3、支持清零、置数功能

4、输出乘积及运算结束标志

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

有符号乘法器设计.doc

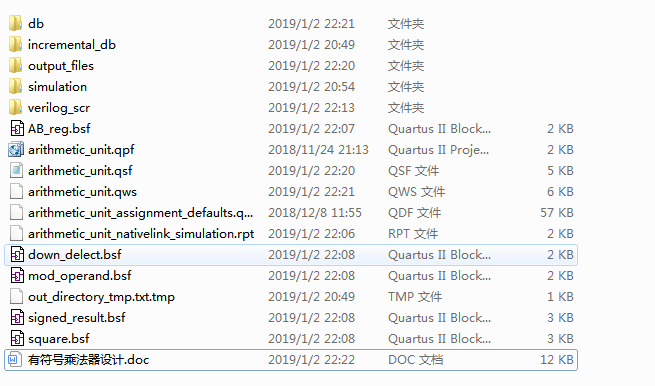

1.工程文件

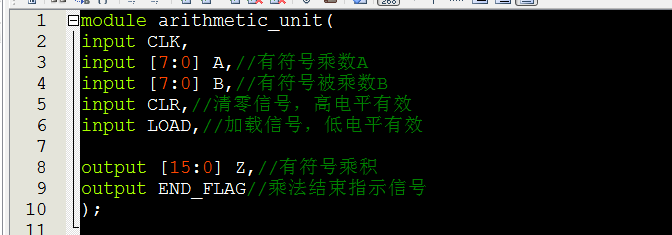

2.程序文件

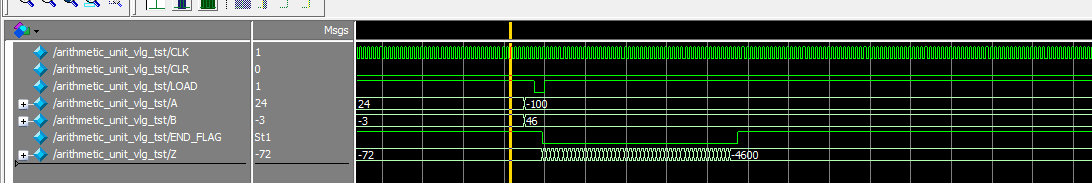

3.程序运行

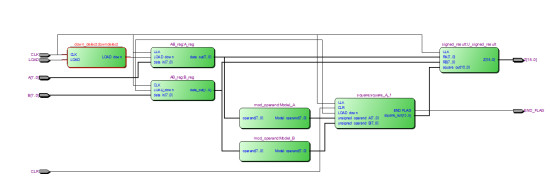

4.程序RTL图

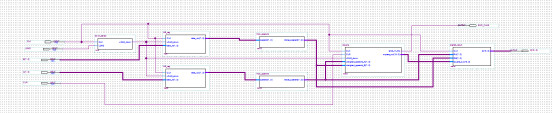

5.顶层原理图文件

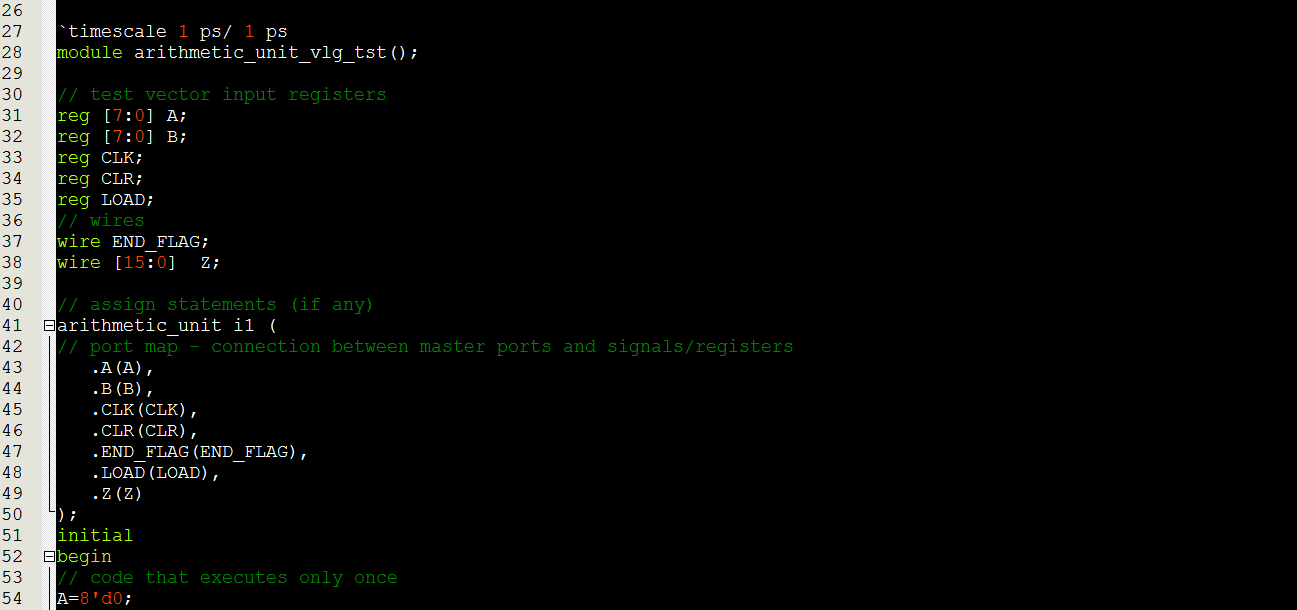

6.Testbench

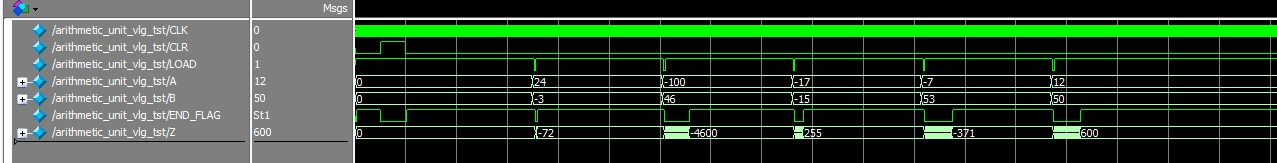

7.仿真图

部分代码展示:

module arithmetic_unit(
input CLK,
input [7:0] A,//有符号乘数A
input [7:0] B,//有符号被乘数B
input CLR,//清零信号，高电平有效
input LOAD,//加载信号，低电平有效
output [15:0] Z,//有符号乘积
output END_FLAG//乘法结束指示信号
);
//LOAD信号的下降沿检测模块
down_delect downdelect(
. CLK(CLK),
. LOAD(LOAD),
. LOAD_down(LOAD_down)
);
wire [7:0] RA;//寄存器
wire [7:0] RB;//寄存器
//寄存器模块
AB_reg A_reg(
. CLK(CLK),
. LOAD_down(LOAD_down),
. data_in(A),
. data_out(RA)
);
//寄存器模块
AB_reg B_reg(
. CLK(CLK),
. LOAD_down(LOAD_down),
. data_in(B),
. data_out(RB)
);
wire [7:0] unsigned_operand_A;
wire [7:0] unsigned_operand_B;
//有符号数据转换为无符号数据
mod_operand Model_A(
.operand(RA),
.Model_operand(unsigned_operand_A)
);
//有符号数据转换为无符号数据
mod_operand Model_B(
.operand(RB),
.Model_operand(unsigned_operand_B)
);
wire [15:0] square_out;//无符号乘积结果
square square_A_1 (
. CLK(CLK),
. CLR(CLR),//清零
. LOAD_down(LOAD_down),//开始
. unsigned_operand_A(unsigned_operand_A),//A
. unsigned_operand_B(unsigned_operand_B),//B
. END_FLAG(END_FLAG),//结束
. square_out(square_out)//乘积
);
