出租车计价器设计VHDL代码Quartus仿真

名称：出租车计价器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

出租车计价器

1、使用quartusII软件设计出租车计费器

2、可以模拟出租车车速如停车、低速、中速、高速，不同车速下对应车轮脉冲频率不同

3、可以控制行程开始和结束

4、1.5公里内起步价3元，车行驶 1.5公里后按每公里 2元计费

5、停车等待时，按时间计费，计费单价为每 20s收费1 元

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

出租车计价设计文档.doc

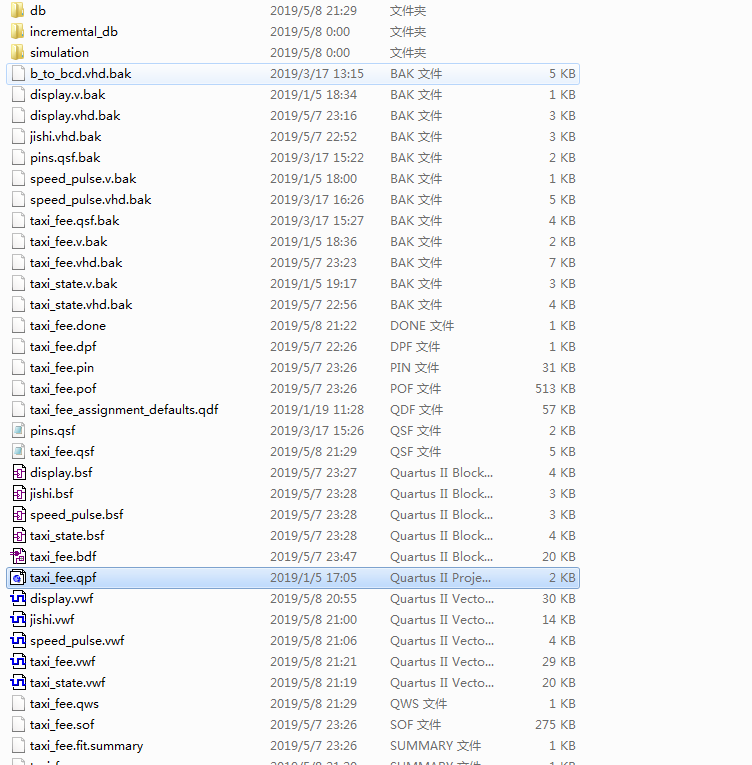

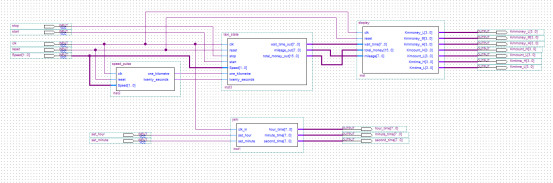

1. 工程文件

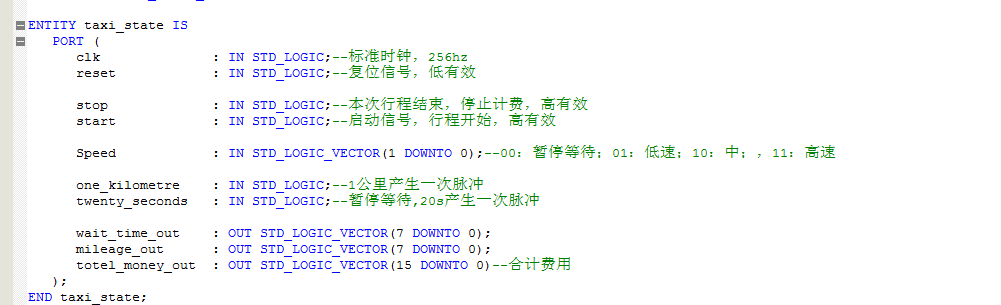

2. 程序文件

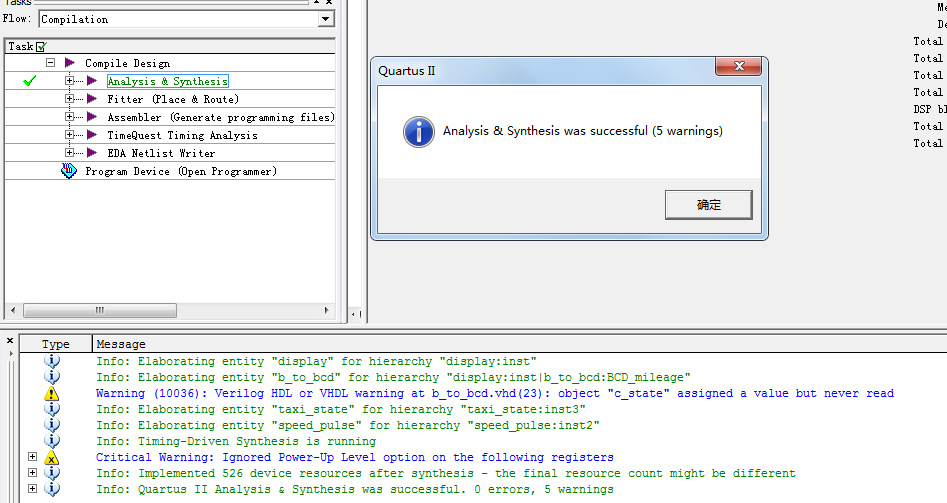

3. 程序编译

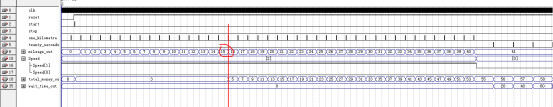

4. 仿真图

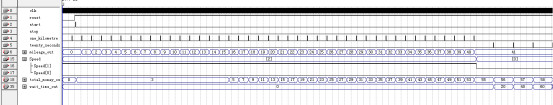

4.1 整体仿真

4.2 显示模块

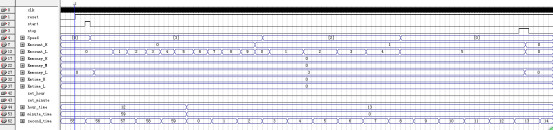

4.3 计时模块

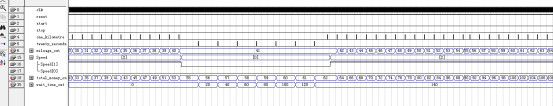

4.4 速度脉冲模块

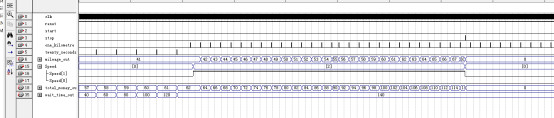

4.5 出租车计费模块

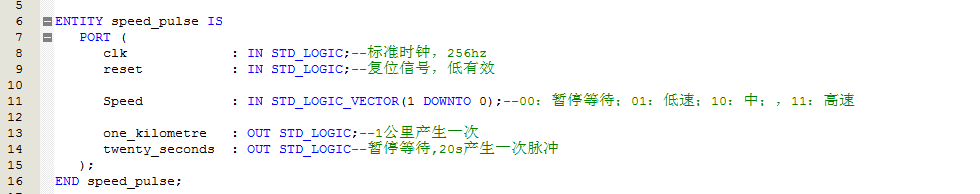

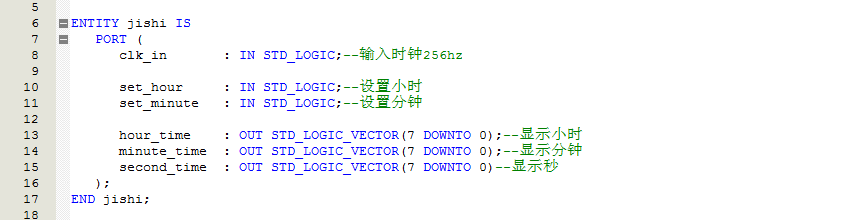

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;

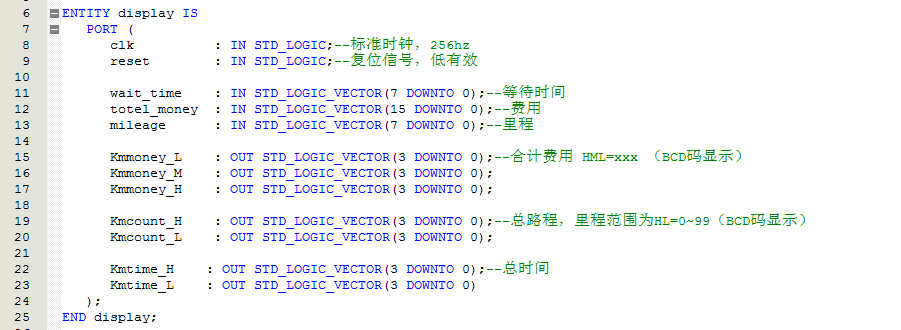

ENTITY display IS
   PORT (
      clk          : IN STD_LOGIC;--标准时钟，256hz
      reset        : IN STD_LOGIC;--复位信号，低有效

      wait_time    : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--等待时间
      totel_money  : IN STD_LOGIC_VECTOR(15 DOWNTO 0);--费用
      mileage      : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--里程

      Kmmoney_L    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--合计费用 HML=xxx （BCD码显示）
      Kmmoney_M    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
      Kmmoney_H    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);

      Kmcount_H    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--总路程，里程范围为HL=0~99（BCD码显示）
      Kmcount_L    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);

      Kmtime_H    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--总时间
      Kmtime_L    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0)
   );
END display;
ARCHITECTURE trans OF display IS
--二进制转BCD码
COMPONENT b_to_bcd IS
   PORT (

      clk       : IN STD_LOGIC;
      rst_n     : IN STD_LOGIC;
      binary    : IN STD_LOGIC_VECTOR(15 DOWNTO 0);
      state_en  : IN STD_LOGIC;
      BCD       : OUT STD_LOGIC_VECTOR(15 DOWNTO 0)
   );
END COMPONENT;

--   SIGNAL totel_money_100 : STD_LOGIC_VECTOR(3 DOWNTO 0);
--   SIGNAL totel_money_10  : STD_LOGIC_VECTOR(3 DOWNTO 0);
--   SIGNAL totel_money_1   : STD_LOGIC_VECTOR(3 DOWNTO 0);
--
--   SIGNAL mileage_10      : STD_LOGIC_VECTOR(3 DOWNTO 0);
--   SIGNAL mileage_1       : STD_LOGIC_VECTOR(3 DOWNTO 0);
SIGNAL BCD_mileage_out   :  STD_LOGIC_VECTOR(15 DOWNTO 0);
SIGNAL BCD_totel_money_out   :  STD_LOGIC_VECTOR(15 DOWNTO 0);
SIGNAL BCD_wait_time_out :  STD_LOGIC_VECTOR(15 DOWNTO 0);
SIGNAL mileage_exd   :  STD_LOGIC_VECTOR(15 DOWNTO 0);
SIGNAL wait_time_exd   :  STD_LOGIC_VECTOR(15 DOWNTO 0);
BEGIN

mileage_exd<="00000000" & mileage;
wait_time_exd<="00000000" & wait_time;
--二进制转BCD码
BCD_mileage : b_to_bcd
   PORT MAP (
      clk       =>clk,
      rst_n     =>reset,
      binary    =>mileage_exd,
      state_en  =>'1',
      BCD       =>BCD_mileage_out
   );
--二进制转BCD码
BCD_totel_money : b_to_bcd
   PORT MAP (
      clk       =>clk,
      rst_n     =>reset,
      binary    =>totel_money,
      state_en  =>'1',
      BCD       =>BCD_totel_money_out
   );
--二进制转BCD码
BCD_wait_time : b_to_bcd
   PORT MAP (
      clk       =>clk,
      rst_n     =>reset,
      binary    =>wait_time_exd,
      state_en  =>'1',
      BCD       =>BCD_wait_time_out
   );
