4种波形发生器设计VHDL代码Quartus仿真

名称：4种波形发生器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

4种波形发生器

1、产生方波、三角波、正弦波、锯齿波

2、不同波形通过开关进行选择

3、可以控制波形的频率

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

波形发生器设计.doc

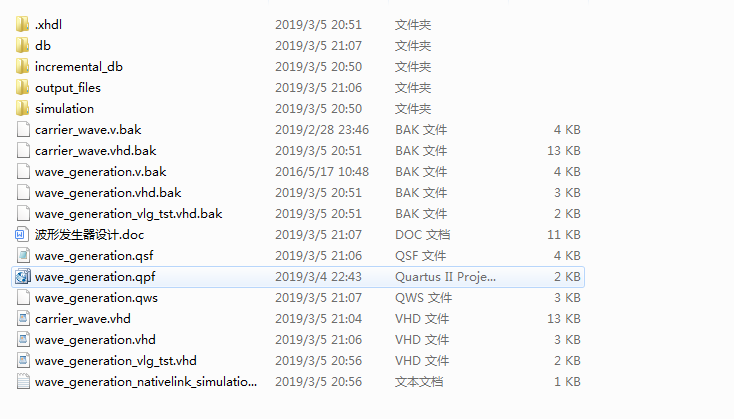

1.工程文件

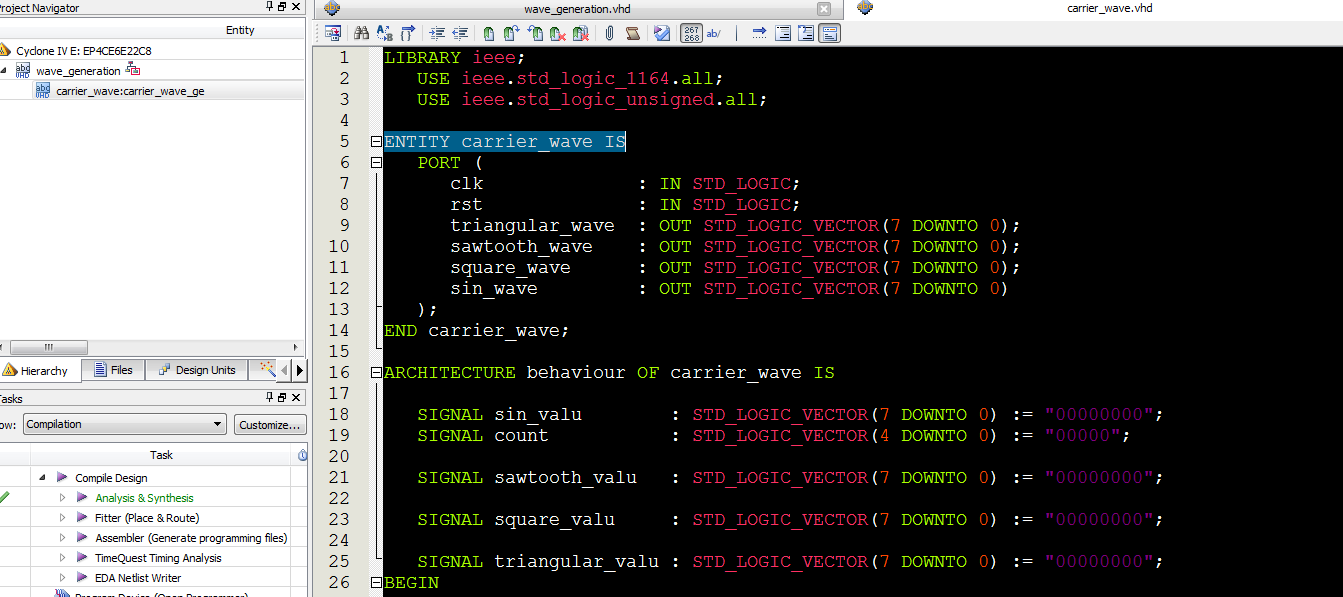

2.程序文件

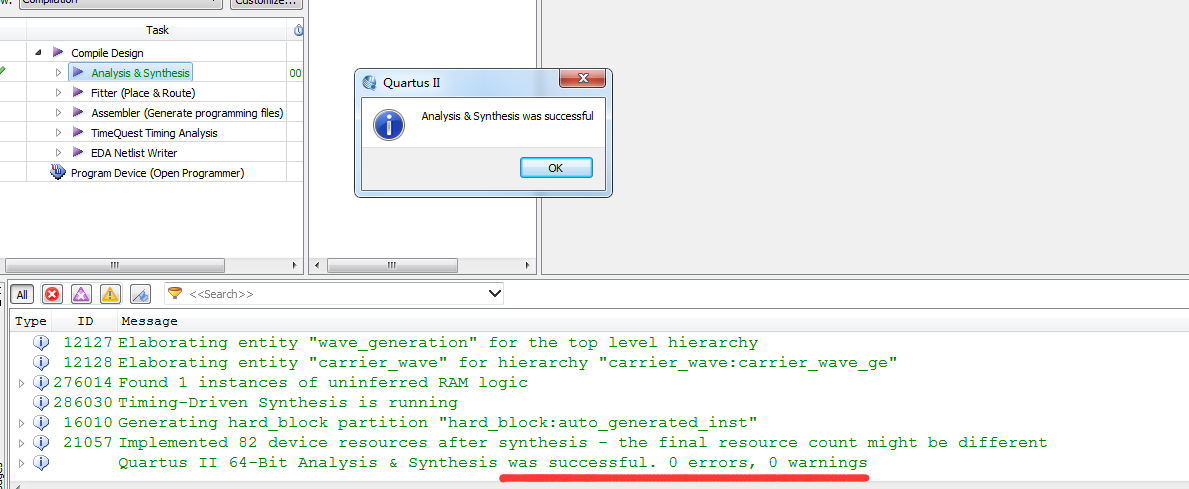

3.程序运行

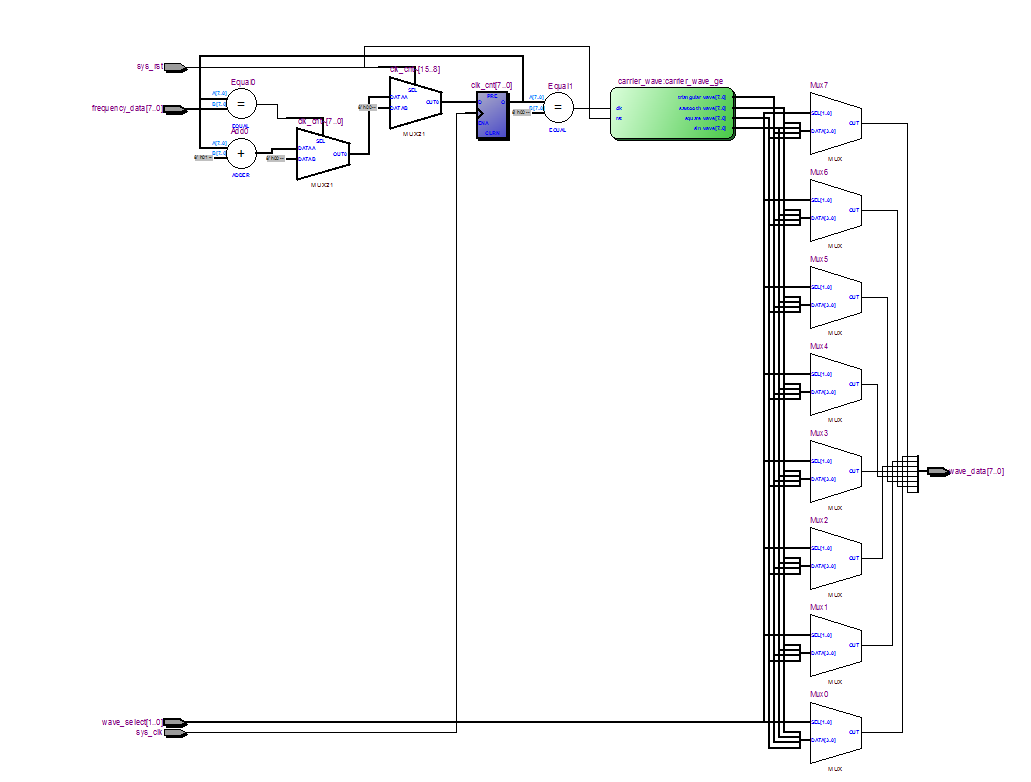

4.RTL图

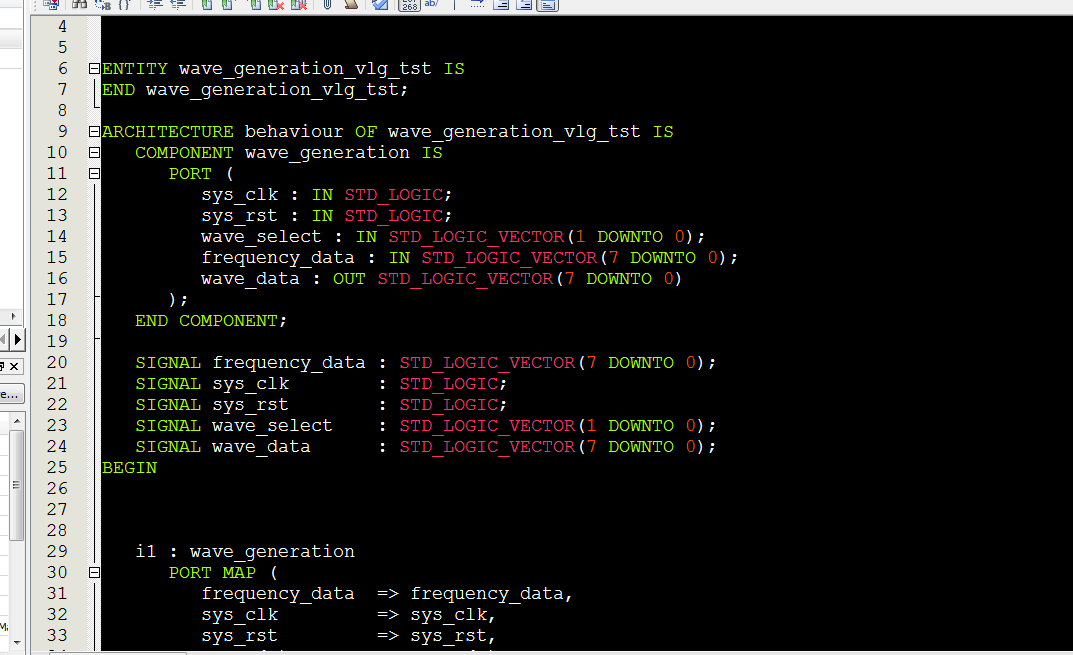

5.Testbench

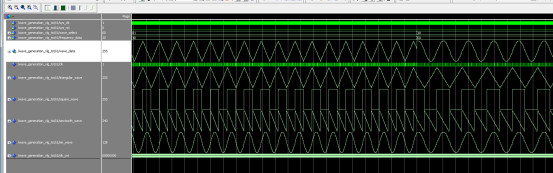

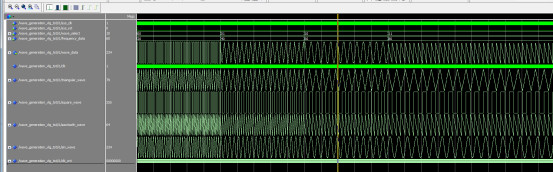

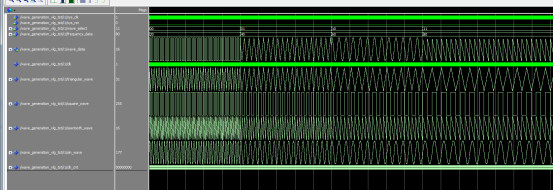

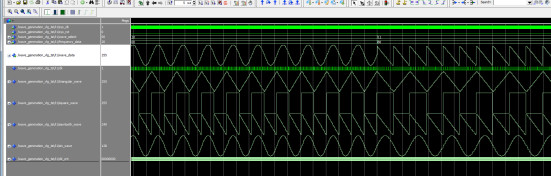

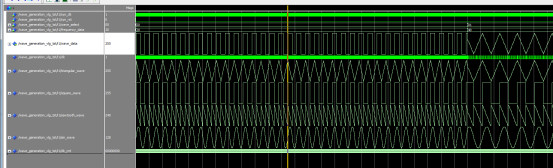

6.程序仿真

最终输出波形为wave_data信号，wave_select信号选择输出哪种波形（00方波;01-三角波;10-正弦波;11-锯齿波），frequency_data信号设置波形频率（frequency_data值越小频率越大）。

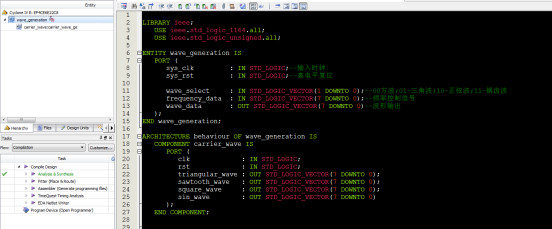

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
ENTITY wave_generation IS
   PORT (
      sys_clk         : IN STD_LOGIC;--输入时钟
      sys_rst         : IN STD_LOGIC;--高电平复位

      wave_select     : IN STD_LOGIC_VECTOR(1 DOWNTO 0);--00方波;01-三角波;10-正弦波;11-锯齿波
      frequency_data  : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--频率控制信号
      wave_data       : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--波形输出
   );
END wave_generation;
ARCHITECTURE behaviour OF wave_generation IS
   COMPONENT carrier_wave IS
      PORT (
         clk             : IN STD_LOGIC;
         rst             : IN STD_LOGIC;
         triangular_wave : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         sawtooth_wave   : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         square_wave     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         sin_wave        : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;


   SIGNAL clk             : STD_LOGIC;
   SIGNAL triangular_wave : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL sawtooth_wave   : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL square_wave     : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL sin_wave        : STD_LOGIC_VECTOR(7 DOWNTO 0);

   SIGNAL clk_cnt         : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";
BEGIN


   carrier_wave_ge : carrier_wave
      PORT MAP (
         clk              => clk,
         rst              => sys_rst,
         triangular_wave  => triangular_wave,
         sawtooth_wave    => sawtooth_wave,
         square_wave      => square_wave,
         sin_wave         => sin_wave
      );
   PROCESS (sys_clk)
   BEGIN
      IF (sys_clk'EVENT AND sys_clk = '1') THEN
         IF (sys_rst = '1') THEN
            clk_cnt <= "00000000";
         ELSIF (clk_cnt = frequency_data) THEN
            clk_cnt <= "00000000";
         ELSE
            clk_cnt <= clk_cnt + "00000001";
         END IF;
      END IF;
   END PROCESS;

代码文件（付费下载）：
