可编程三角波信号发生器设计Verilog代码Quartus DE1-SOC开发板

名称：可编程三角波信号发生器设计Verilog代码Quartus  DE1-SOC开发板

软件：Quartus

语言：Verilog

代码功能：

可编程三角波信号发生器

可编程三角波信号发生器的上升、下降时间间隔由两个4位无符号整数控制信号m和n指定。上升持续时间和下降持续时间分别是m×100ms和n×100ms。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

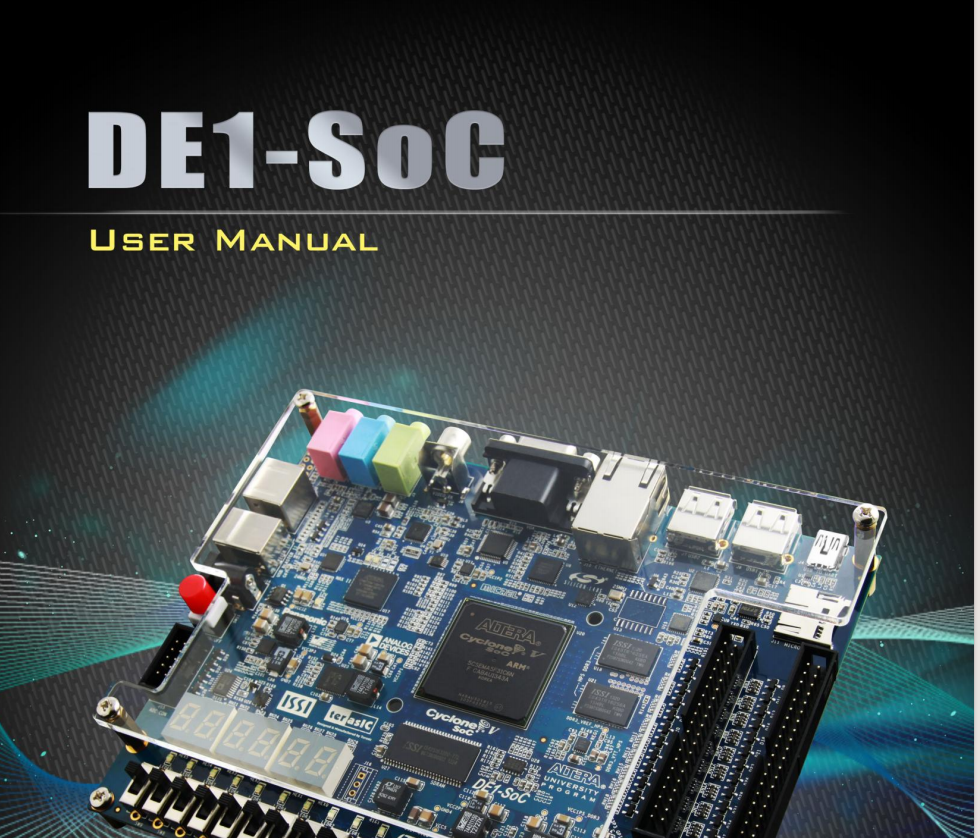

本代码已在DE1-SOC开发板验证，DE1-SOC开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

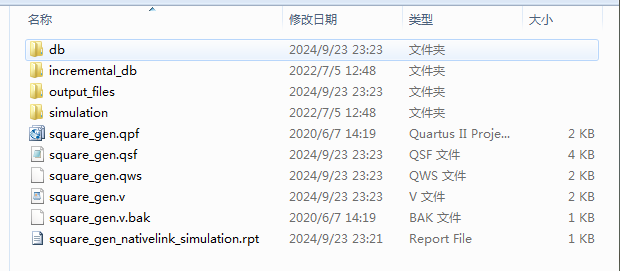

1. 工程文件

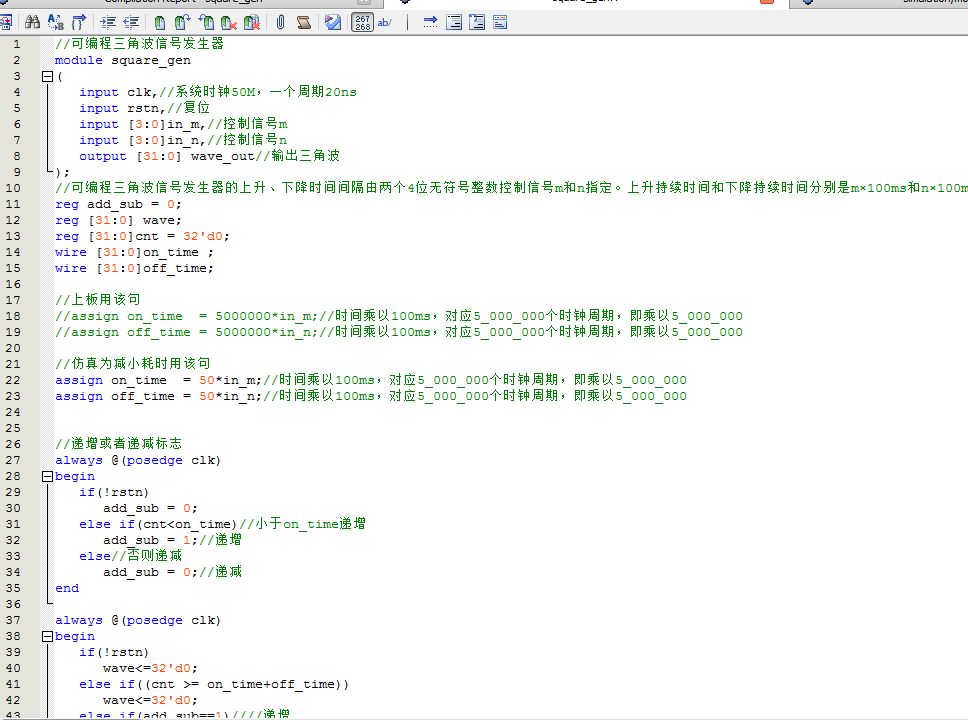

2. 程序文件

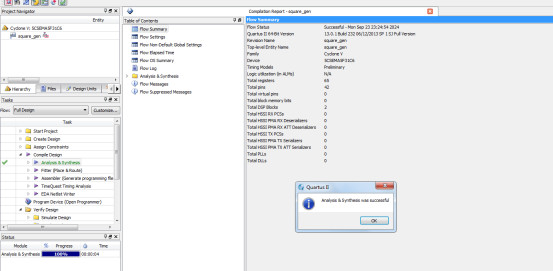

3. 程序编译

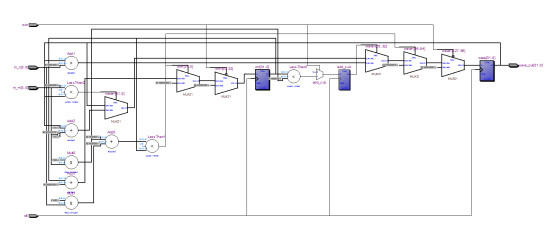

4. RTL图

5. Testbench

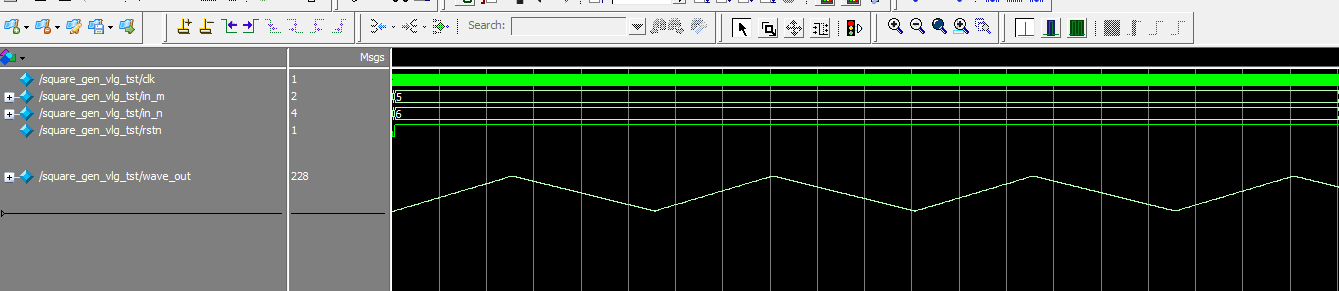

6. 仿真图

部分代码展示:

//可编程三角波信号发生器
module square_gen
(
input clk,//系统时钟50M，一个周期20ns
input rstn,//复位
input [3:0]in_m,//控制信号m
input [3:0]in_n,//控制信号n
output [31:0] wave_out//输出三角波
);
//可编程三角波信号发生器的上升、下降时间间隔由两个4位无符号整数控制信号m和n指定。上升持续时间和下降持续时间分别是m×100ms和n×100ms。
reg add_sub = 0;
reg [31:0] wave;
reg [31:0]cnt = 32'd0;
wire [31:0]on_time ;
wire [31:0]off_time;
//上板用该句
//assign on_time  = 5000000*in_m;//时间乘以100ms，对应5_000_000个时钟周期，即乘以5_000_000
//assign off_time = 5000000*in_n;//时间乘以100ms，对应5_000_000个时钟周期，即乘以5_000_000
//仿真为减小耗时用该句
assign on_time  = 50*in_m;//时间乘以100ms，对应5_000_000个时钟周期，即乘以5_000_000
assign off_time = 50*in_n;//时间乘以100ms，对应5_000_000个时钟周期，即乘以5_000_000
//递增或者递减标志
always @(posedge clk)
begin
if(!rstn)
add_sub = 0;
else if(cnt<on_time)//小于on_time递增
add_sub = 1;//递增
else//否则递减
add_sub = 0;//递减
end
always @(posedge clk)
begin
if(!rstn)
wave<=32'd0;
else if((cnt >= on_time+off_time))
wave<=32'd0;
else if(add_sub==1)////递增
wave<=wave+in_n;//上升
else if(wave>=in_m)
wave<=wave-in_m;//下降
end
