led控制实验设计Verilog代码Quartus仿真

名称：led控制实验设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

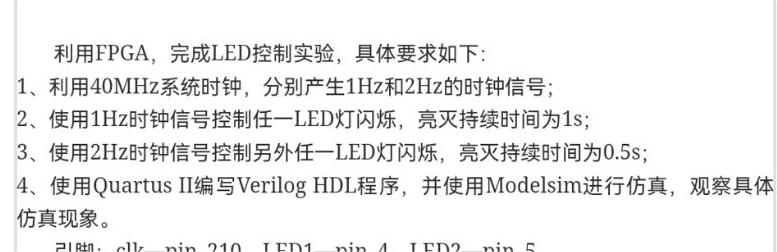

利用FPGA,完成LED控制实验,具体要求如下

1、利用40MHz系统时钟,分别产生1Hz和2Hz的时钟信号;

2、使用1Hz时钟信号控制任一LED灯闪烁,亮灭持续时间为1s;

3、使用2Hz时钟信号控制另外任一LED灯闪烁,亮灭持续时间为0.5s;

4、使用 QuartusⅡ编写 Verilog HDL程序,并使用 Modelsim进行仿真,观察具体仿真现象。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

LED控制设计文档.doc

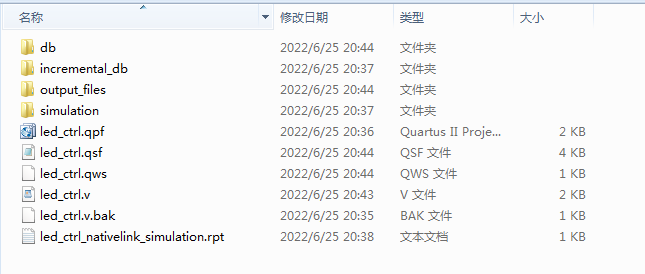

1. 工程文件

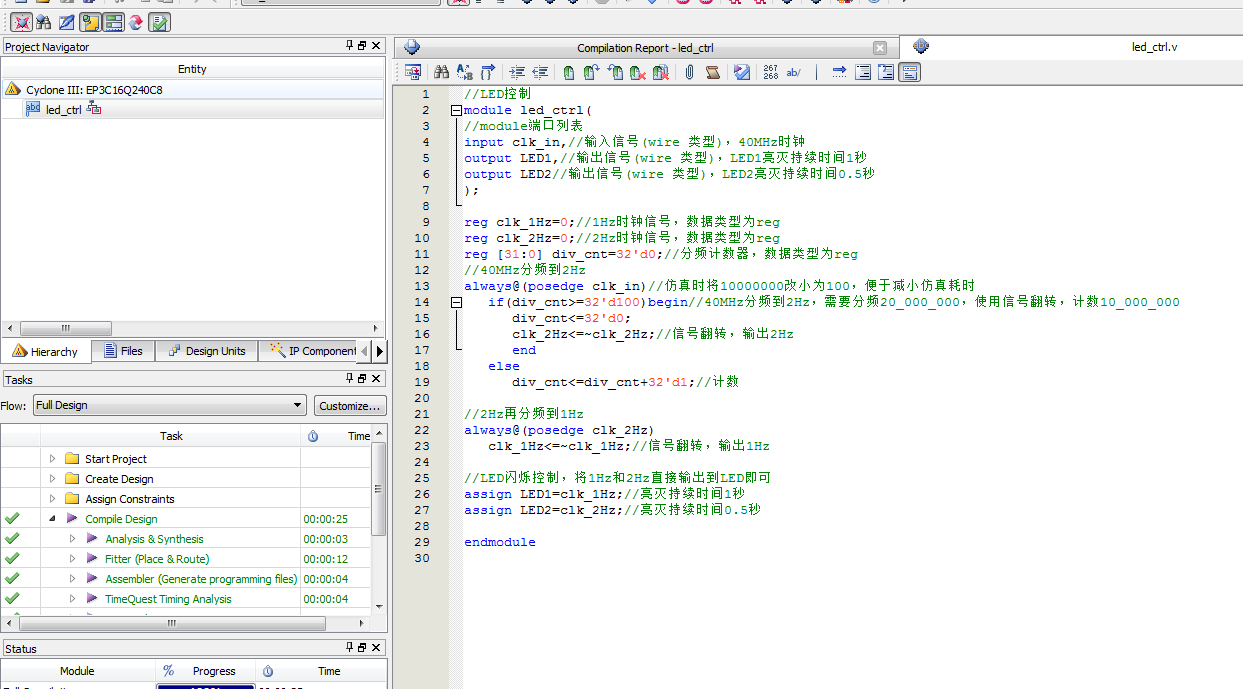

2. 程序文件

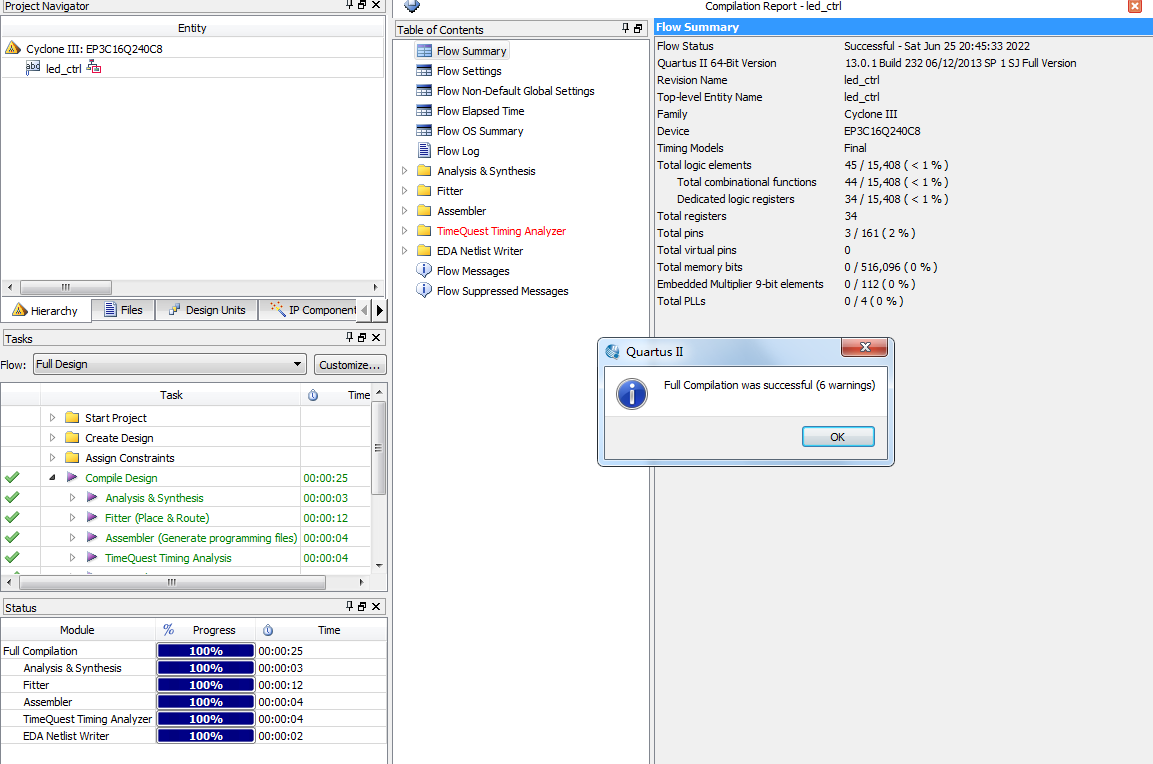

3. 程序编译

4. 管脚分配

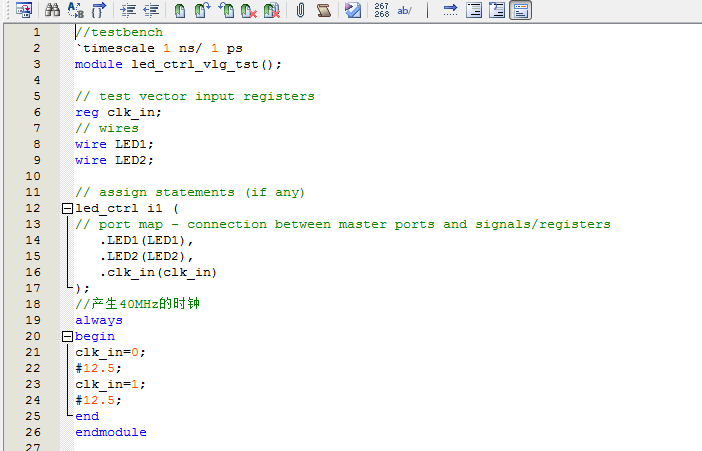

5. Testbench

6. 仿真图

部分代码展示:

//LED控制
module led_ctrl(
//module端口列表
input clk_in,//输入信号(wire 类型)，40MHz时钟
output LED1,//输出信号(wire 类型)，LED1亮灭持续时间1秒
output LED2//输出信号(wire 类型)，LED2亮灭持续时间0.5秒
);
reg clk_1Hz=0;//1Hz时钟信号，数据类型为reg
reg clk_2Hz=0;//2Hz时钟信号，数据类型为reg
reg [31:0] div_cnt=32'd0;//分频计数器，数据类型为reg
//40MHz分频到2Hz
always@(posedge clk_in)//仿真时将10000000改小为100，便于减小仿真耗时
if(div_cnt>=32'd100)begin//40MHz分频到2Hz，需要分频20_000_000，使用信号翻转，计数10_000_000
div_cnt<=32'd0;
clk_2Hz<=~clk_2Hz;//信号翻转，输出2Hz
end
else
div_cnt<=div_cnt+32'd1;//计数
