出租车计费器设计VHDL代码Quartus仿真

名称：出租车计费器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

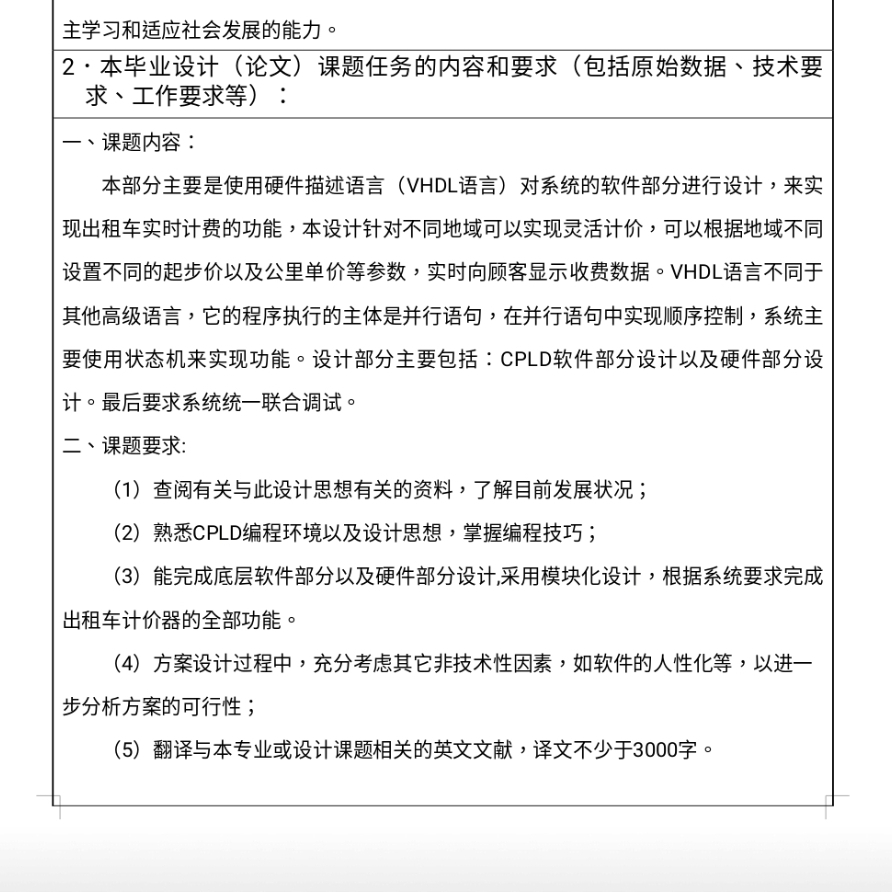

课题内容

本部分主要是使用硬件描述语言(VHDL语言)对系统的软件部分进行设计,来实现出租车实时计费的功能,本设计针对不同地域可以实现灵活计价,可以根据地域不同设置不同的起步价以及公里单价等参数,实时向顾客显示收费数据。VHDL语言不同于其他高级语言,它的程序执行的主体是并行语句,在并行语句中实现顺序控制,系统主要使用状态机来实现功能。设计部分主要包括:CPLD软件部分设计以及硬件部分设计。最后要求系统统一联合调试

课题要求:

(1)查阅有关与此设计思想有关的资料,了解目前发展状况;

(2)熟悉CPLD编程环境以及设计思想,掌握编程技巧;

(3)能完成底层软件部分以及硬件部分设计采用模块化设计,根据系统要求完成出租车计价器的全部功能。

(4)方案设计过程中,充分考虑其它非技术性因素,如软件的人性化等,以进步分析方案的可行性;

(5)翻译与本专业或设计课题相关的英文文献,译文不少于3000字。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

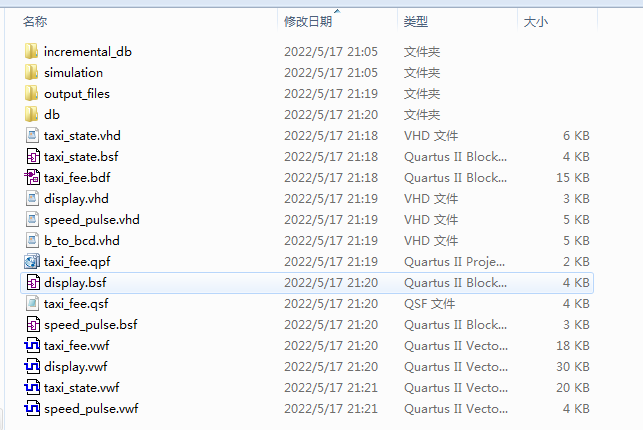

1. 工程文件

2. 程序文件

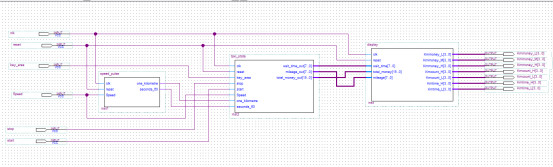

顶层电路图

代码

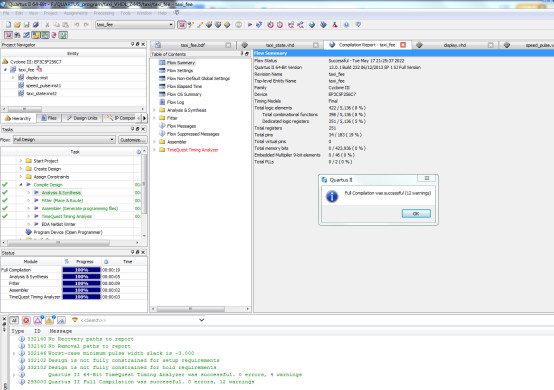

3. 程序编译

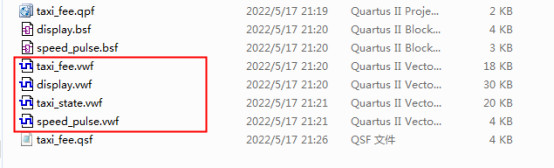

4. 仿真文件

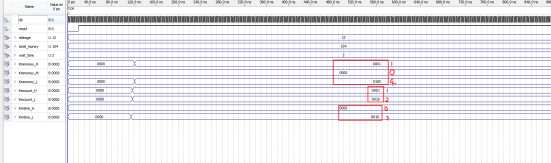

5. 仿真图

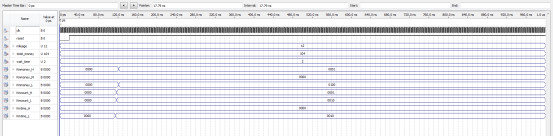

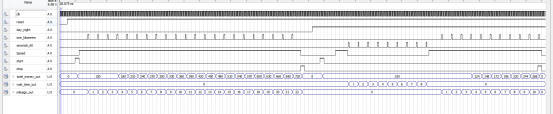

整体仿真图

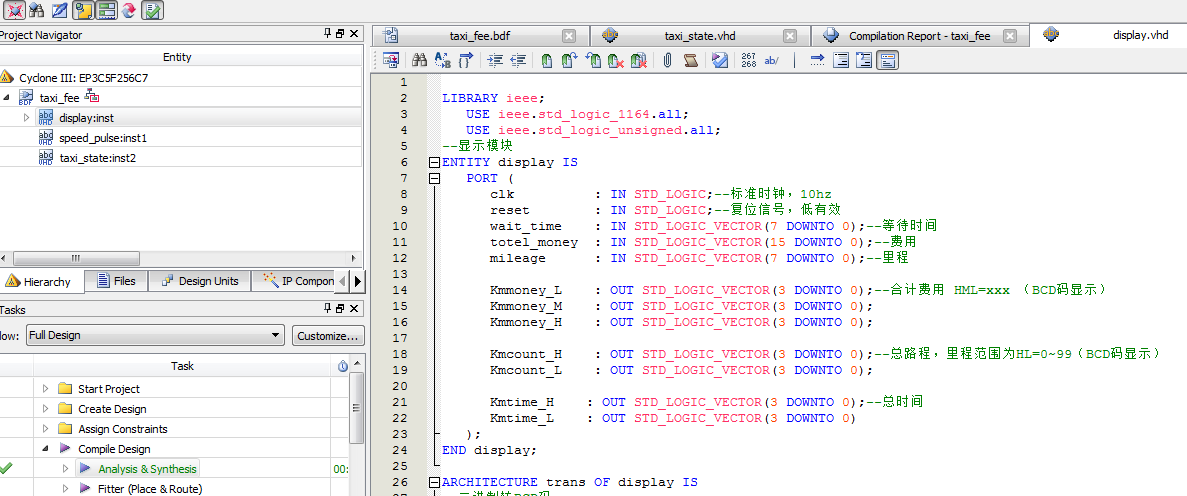

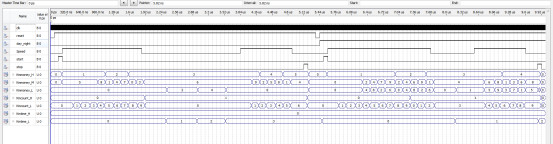

显示模块仿真图

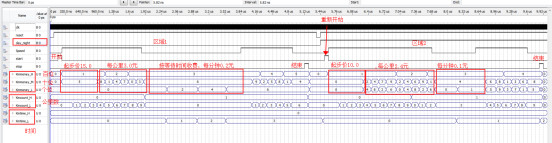

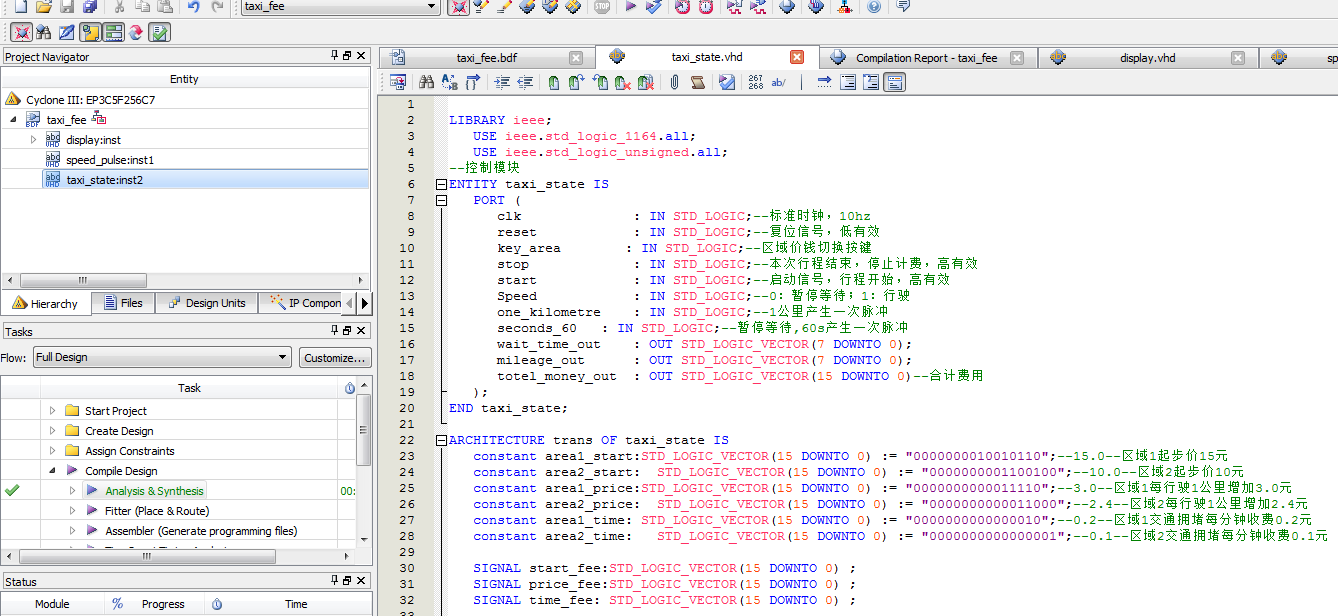

控制模块

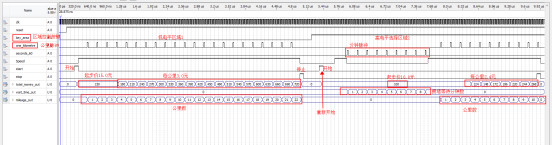

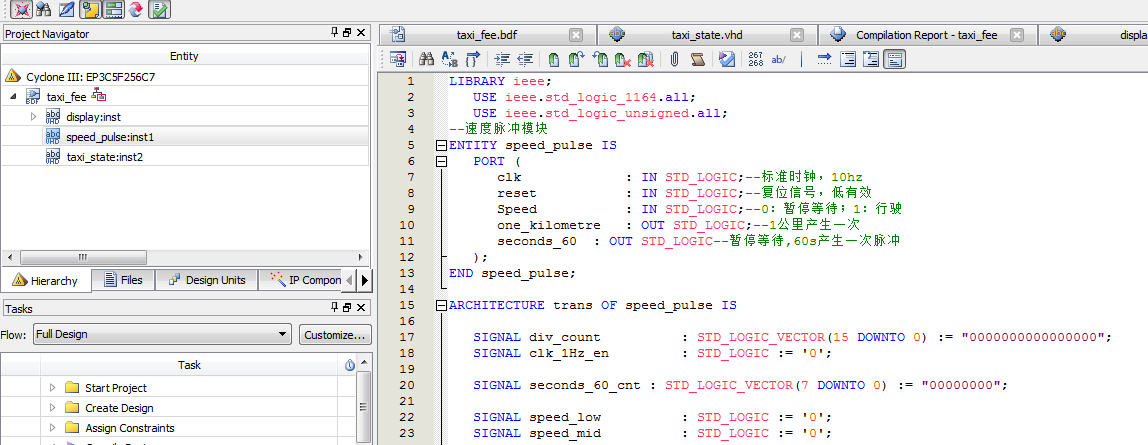

速度脉冲模块

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--控制模块
ENTITY taxi_state IS
   PORT (
      clk              : IN STD_LOGIC;--标准时钟，10hz
      reset            : IN STD_LOGIC;--复位信号，低有效
      key_area        : IN STD_LOGIC;--区域价钱切换按键
      stop             : IN STD_LOGIC;--本次行程结束，停止计费，高有效
      start            : IN STD_LOGIC;--启动信号，行程开始，高有效
      Speed            : IN STD_LOGIC;--0：暂停等待；1：行驶
      one_kilometre    : IN STD_LOGIC;--1公里产生一次脉冲
      seconds_60   : IN STD_LOGIC;--暂停等待,60s产生一次脉冲
      wait_time_out    : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
      mileage_out      : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
      totel_money_out  : OUT STD_LOGIC_VECTOR(15 DOWNTO 0)--合计费用
   );
END taxi_state;
ARCHITECTURE trans OF taxi_state IS
   constant area1_start:STD_LOGIC_VECTOR(15 DOWNTO 0) := "0000000010010110";--15.0----区域1起步价15元
   constant area2_start:  STD_LOGIC_VECTOR(15 DOWNTO 0) := "0000000001100100";--10.0--区域2起步价10元
   constant area1_price:STD_LOGIC_VECTOR(15 DOWNTO 0) := "0000000000011110";--3.0-----区域1每行驶1公里增加3.0元
   constant area2_price:  STD_LOGIC_VECTOR(15 DOWNTO 0) := "0000000000011000";--2.4---区域2每行驶1公里增加2.4元
   constant area1_time: STD_LOGIC_VECTOR(15 DOWNTO 0) := "0000000000000010";--0.2-----区域1交通拥堵每分钟收费0.2元
   constant area2_time:   STD_LOGIC_VECTOR(15 DOWNTO 0) := "0000000000000001";--0.1---区域2交通拥堵每分钟收费0.1元
   SIGNAL start_fee:STD_LOGIC_VECTOR(15 DOWNTO 0) ;
   SIGNAL price_fee:STD_LOGIC_VECTOR(15 DOWNTO 0) ;
   SIGNAL time_fee: STD_LOGIC_VECTOR(15 DOWNTO 0) ;

   SIGNAL state       : STD_LOGIC_VECTOR(2 DOWNTO 0) := "000";
   SIGNAL totel_money : STD_LOGIC_VECTOR(15 DOWNTO 0) := "0000000000000000";
   SIGNAL mileage     : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";
   SIGNAL wait_time     : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";
BEGIN
   mileage_out <= mileage;

--不同区域计价控制控制，key_area为1时,按区域2计费，key_area为0时,按区域1计费
   start_fee<=area2_start when key_area='1' else area1_start;--起步价
   price_fee<=area2_price when key_area='1' else area1_price;--1公里单价
   time_fee <=area2_time  when key_area='1' else area1_time ;--拥堵每分钟收费

   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         IF (reset = '0') THEN
            mileage <= "00000000";
         ELSIF (state = "001" OR state = "010" OR state = "100") THEN
            IF (one_kilometre = '1') THEN
               mileage <= mileage + "00000001";--一公里里程加1
            ELSE
               mileage <= mileage;
            END IF;
         ELSIF (stop = '1') THEN
            mileage <= "00000000";--停止
         ELSE
            mileage <= mileage;
         END IF;
      END IF;
   END PROCESS;

代码文件（付费下载）：
