交通灯（带左转）设计Verilog代码Quartus仿真

名称：交通灯（带左转）设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

交通灯（带左转）

1、主路:red=20;green=12;left=68;yellow=5

2、支路:red=19;green=05;left=68;yellow=5

3、全局使能en=1时，控制交通灯开始变化

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

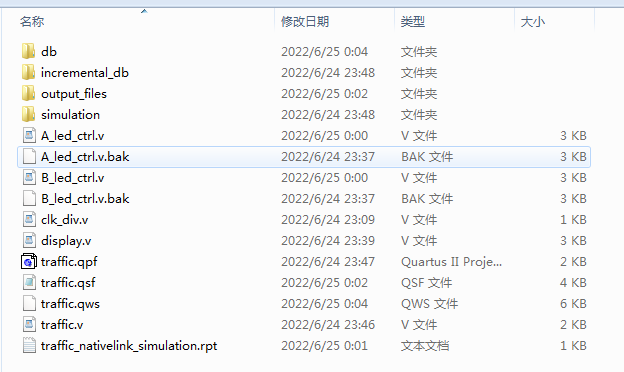

1. 工程文件

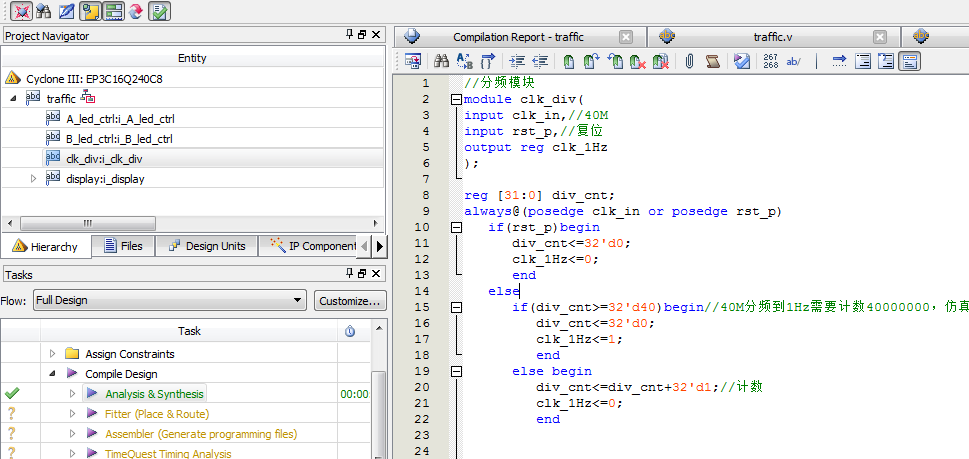

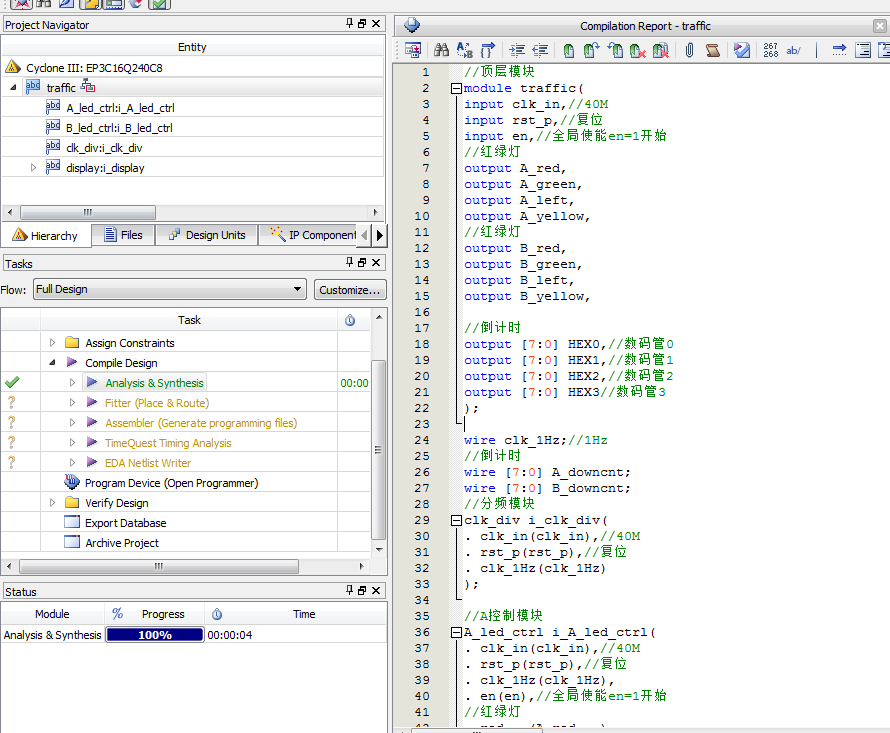

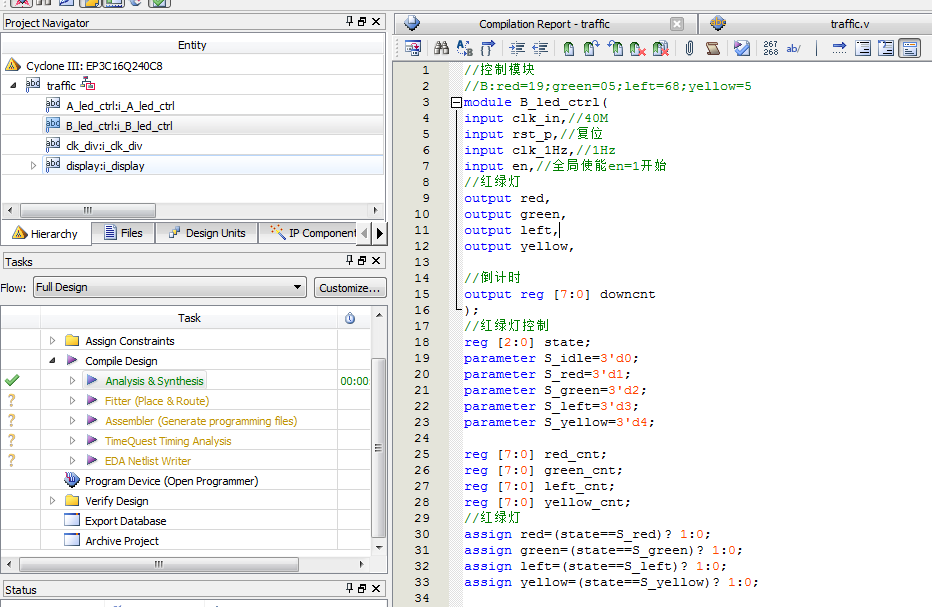

2. 程序文件

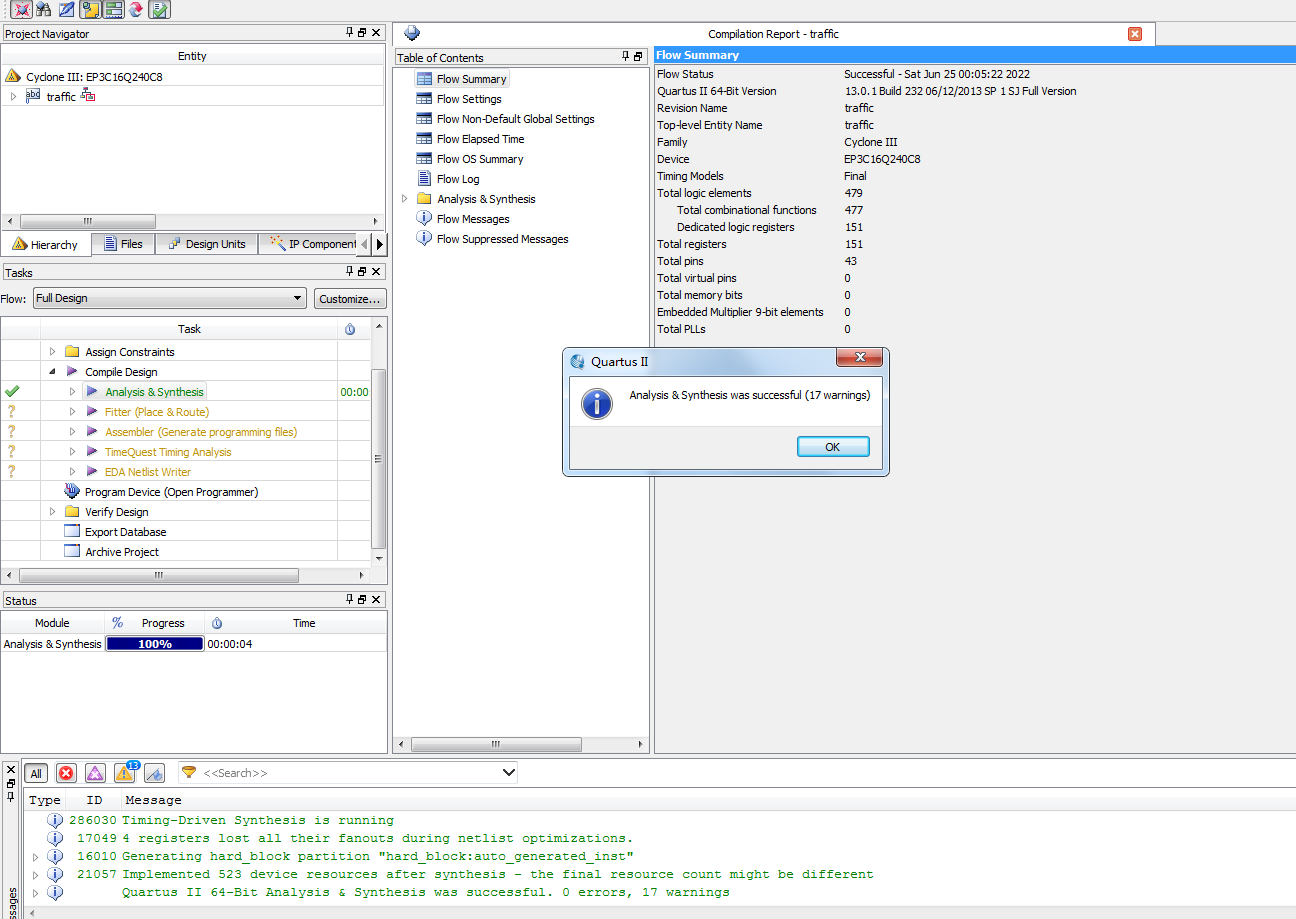

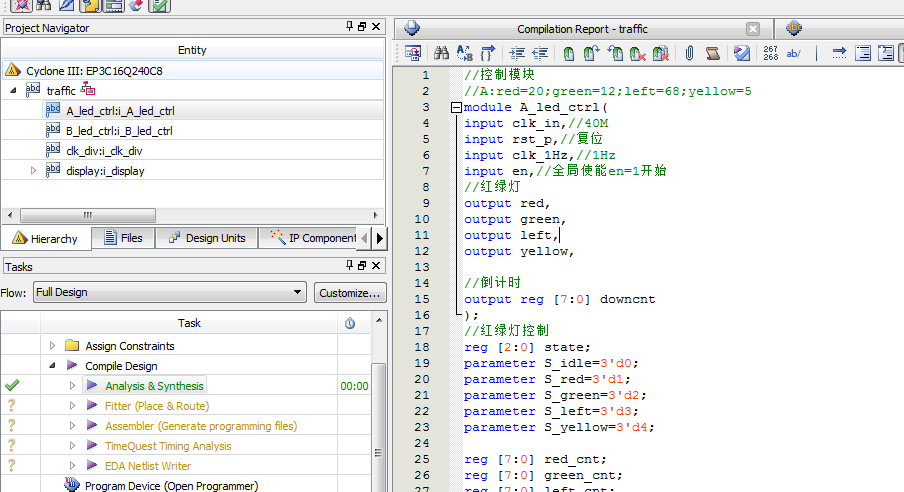

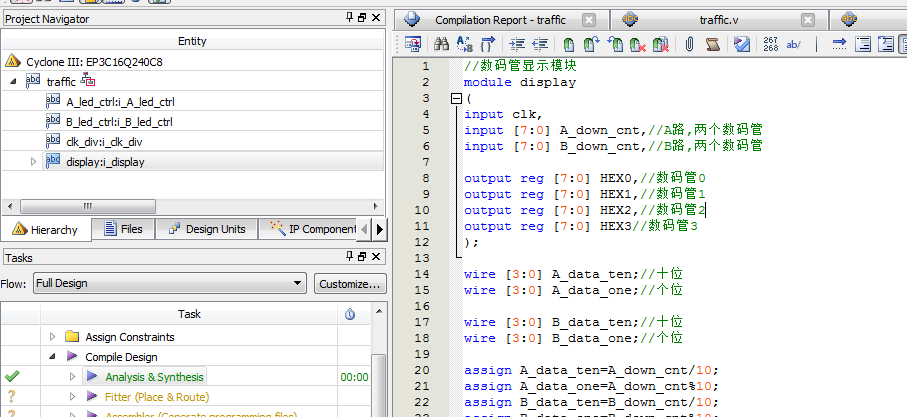

3. 程序编译

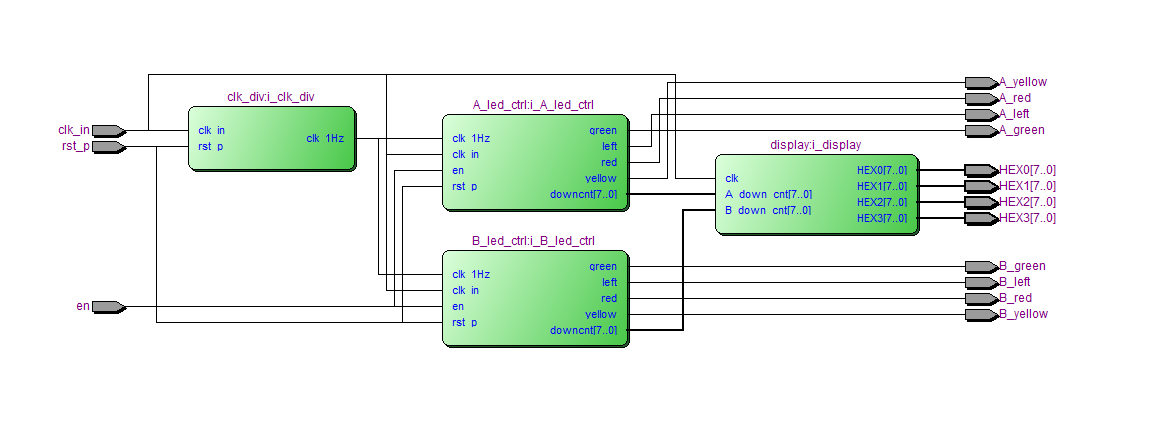

4. RTL图

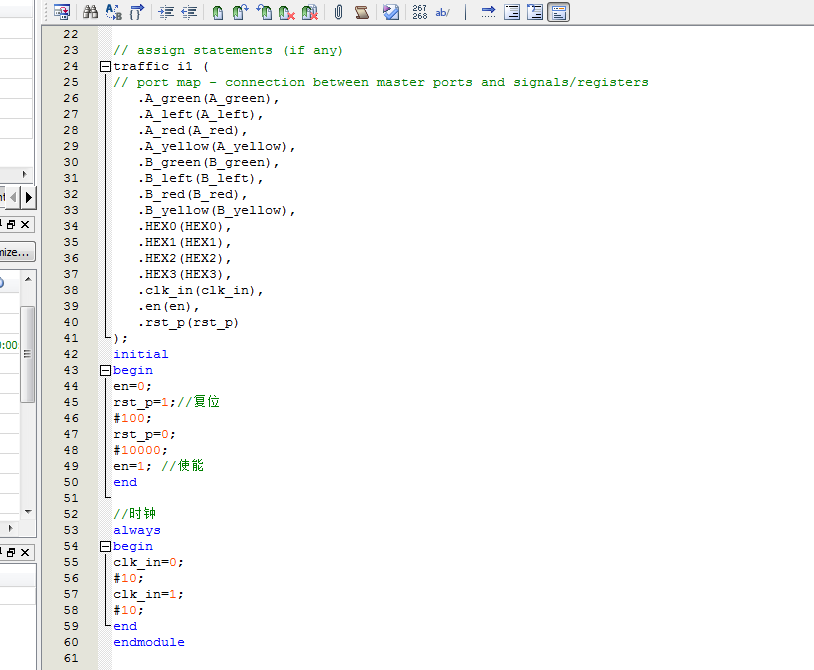

5. Testebnch

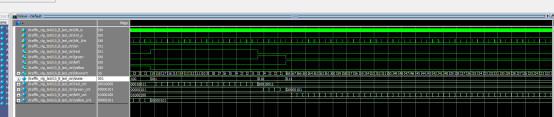

6. 仿真图

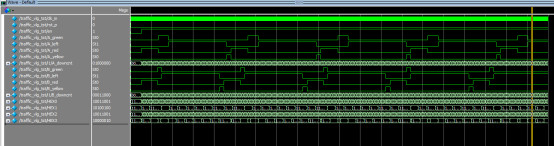

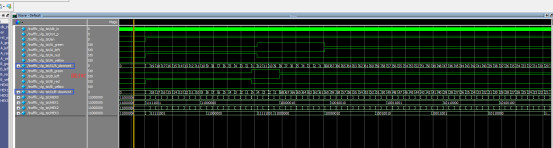

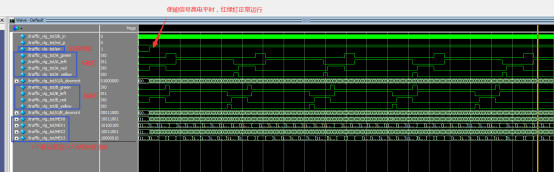

整体仿真图

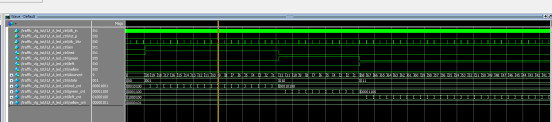

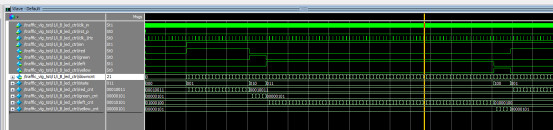

分频模块

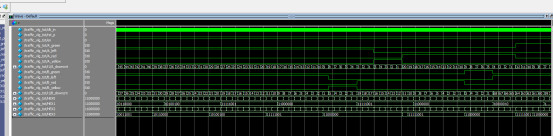

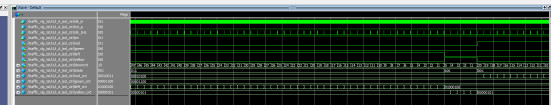

A路红绿灯控制模块

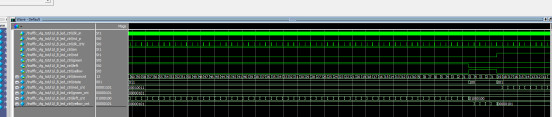

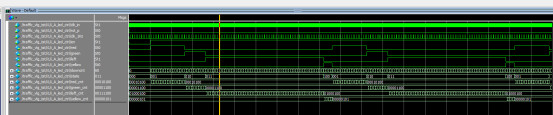

B路红绿灯控制模块

显示模块

部分代码展示:

//顶层模块
module traffic(
input clk_in,//40M
input rst_p,//复位
input en,//全局使能en=1开始
//红绿灯
output A_red,
output A_green,
output A_left,
output A_yellow,
//红绿灯
output B_red,
output B_green,
output B_left,
output B_yellow,
//倒计时
output [7:0] HEX0,//数码管0
output [7:0] HEX1,//数码管1
output [7:0] HEX2,//数码管2
output [7:0] HEX3//数码管3
);
wire clk_1Hz;//1Hz
//倒计时
wire [7:0] A_downcnt;
wire [7:0] B_downcnt;
//分频模块
clk_div i_clk_div(
. clk_in(clk_in),//40M
. rst_p(rst_p),//复位
. clk_1Hz(clk_1Hz)
);
//A控制模块
A_led_ctrl i_A_led_ctrl(
. clk_in(clk_in),//40M
. rst_p(rst_p),//复位
. clk_1Hz(clk_1Hz),
. en(en),//全局使能en=1开始
//红绿灯
. red   (A_red   ),
. green (A_green ),
. left  (A_left  ),
. yellow(A_yellow),
//倒计时
. downcnt(A_downcnt)
);
