PWM信号发生器设计Verilog代码Quartus仿真

名称：PWM信号发生器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

基于FPGA的PWM信号发生器

设计基于FPGA的PWM信号发生器的设计，要求设计一个信号发生器，可以产生PWM波并可以调占空比、频率，并用逻辑分析仪显示。

用quartus平台verilog语言写代码

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

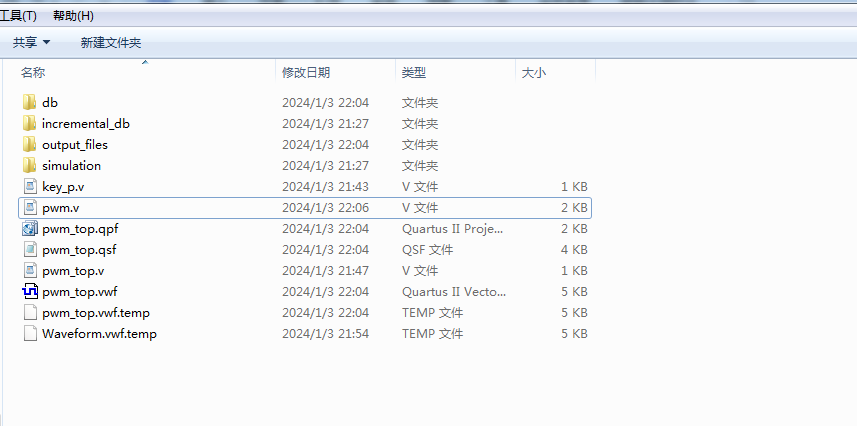

1. 工程文件

2. 程序文件

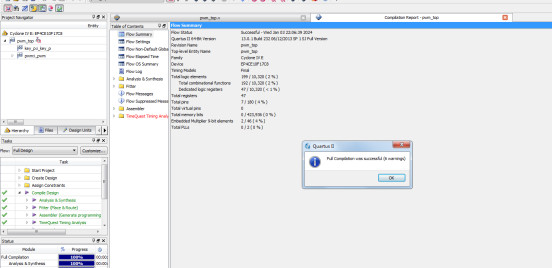

3. 程序编译

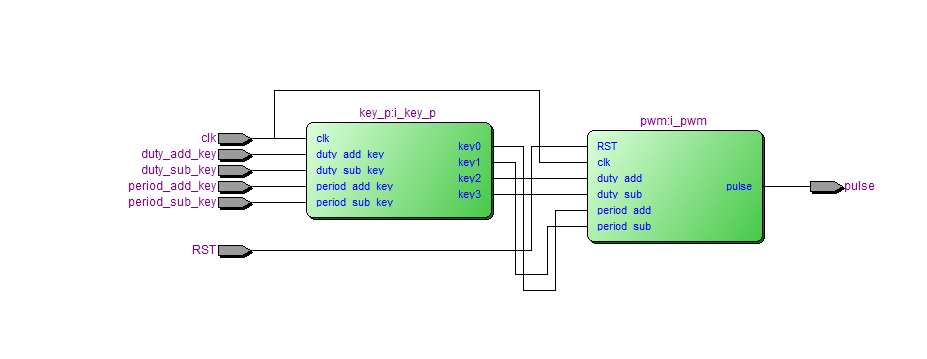

4. RTL图

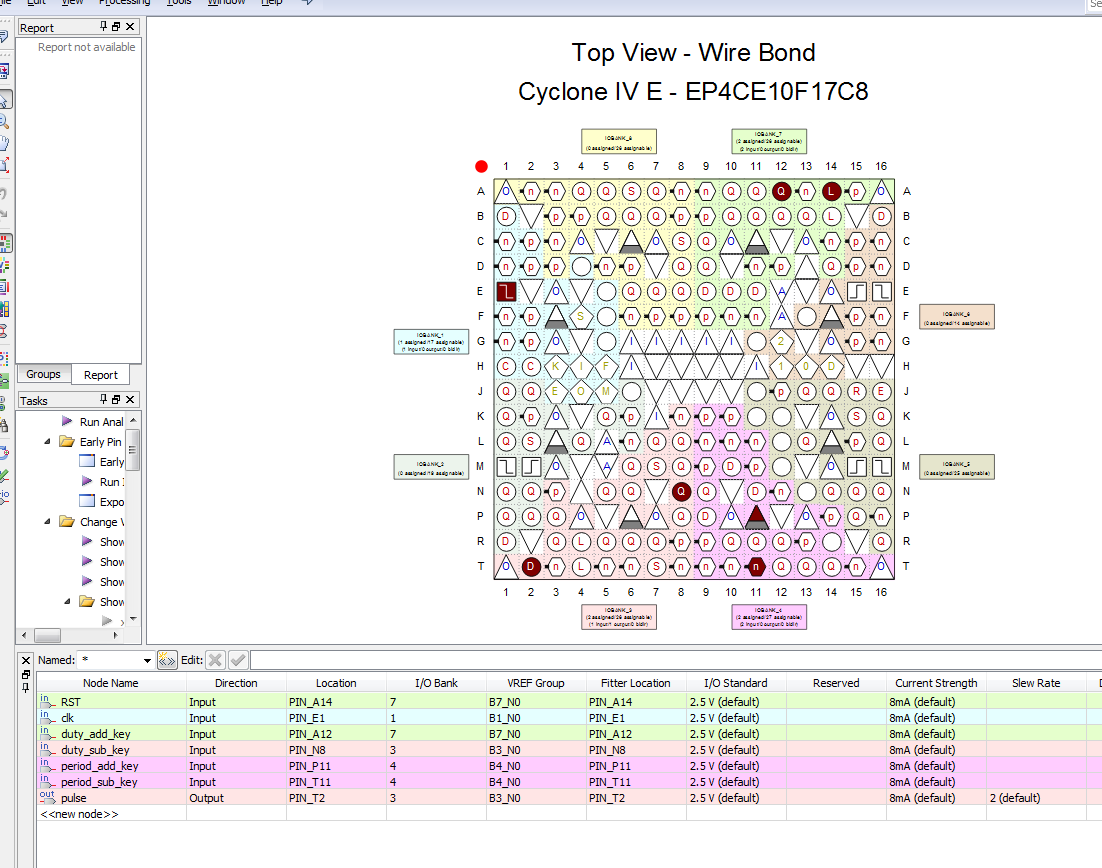

5. 管脚分配

6. 仿真图

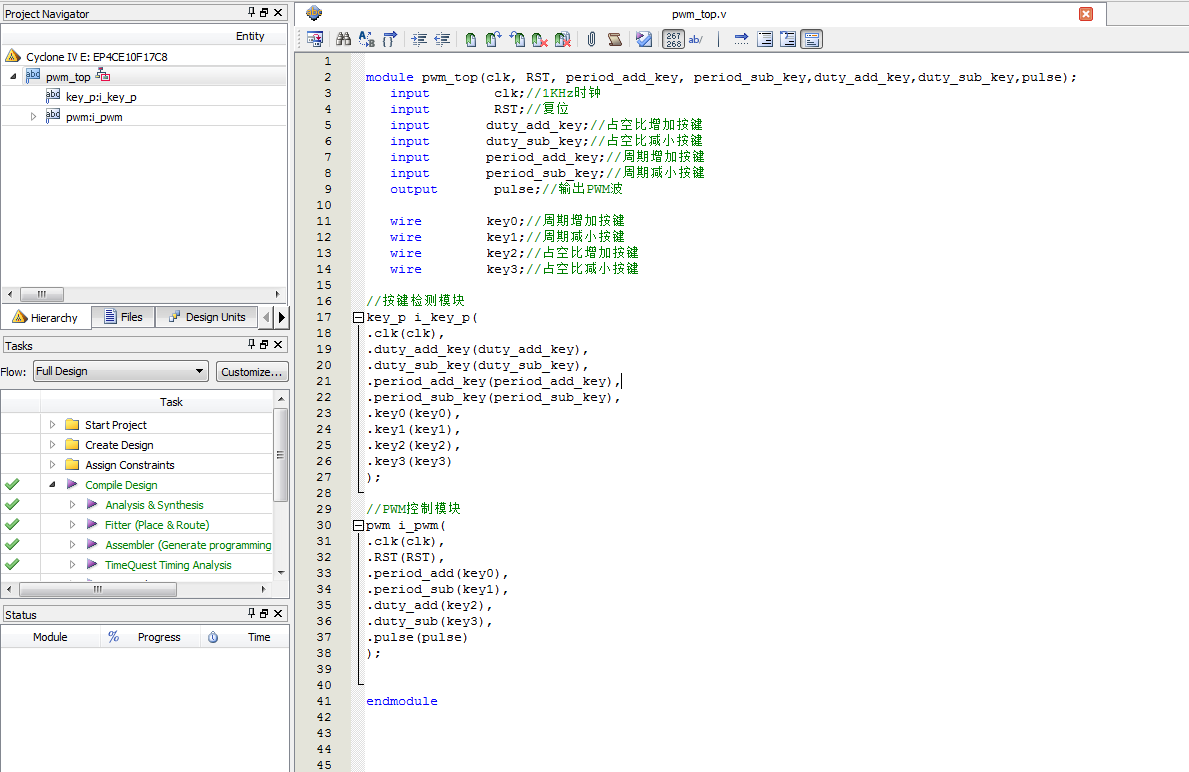

部分代码展示:

module pwm(clk, RST, period_add, period_sub,duty_add,duty_sub,pulse);
   input        clk;//1KHz时钟
   input        RST;//复位
   input  period_add;//周期增加按键
   input  period_sub;//周期减小按键
   input  duty_add;//占空比增加按键
   input  duty_sub;//占空比减小按键
   output       pulse;//输出PWM波


   reg         pulse=0;
   reg [15:0]  period_cnt=16'd1000;//周期计数器,默认周期1s
   reg [7:0]   duty_cnt=8'd50;//占空比信号1%~99%，默认50%


   reg [15:0]  count;
//调整周期
always@(posedge clk or posedge RST)
if(RST)
period_cnt<=16'd1000;//周期计数器,默认周期1s
else
if(period_cnt<=16'd100)
period_cnt<=16'd100;//周期计数器,最低周期100ms
else
if(period_add)//周期增加按键
period_cnt<=period_cnt+16'd100;//周期计数器，步进100ms
else if(period_sub)//周期减小按键
period_cnt<=period_cnt-16'd100;//周期计数器，步进100ms
else
period_cnt<=period_cnt;
//调整占空比
always@(posedge clk or posedge RST)
if(RST)
duty_cnt<=8'd50;//占空比信号1%~99%，默认50%
else
if(duty_add)//占空比增加按键
