具有四种信号灯的交通灯控制器设计Verilog代码Quartus仿真

名称：具有四种信号灯的交通灯控制器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

设计具有四种信号灯的交通灯控制器

设计任务

由一条主干道和一条支干道汇合成十字路口,在每个人口处设置红,绿、黄,左拐允许四盏信号灯,红灯亮禁止通行,绿灯亮允许迪行,黄灯亮则给行驶中的车辆有时间停在禁行线外,左拐灯亮允许车转向左拐弯。信号订丁变换次字为:主支干道交替通行,主干行亮5s黄灯让行驶中的车辆有时间停到共行线外,左拐应行15,亮5s黄灯,支30s,亮5s黄灯,左拐放行15s,亮5黄订、各计时电路为倒计时显示

任务分析

将红、绿、黃、左拐允许四盏信号灯出到指示灯上显示,将停放时间结果输出到改码管上显示

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

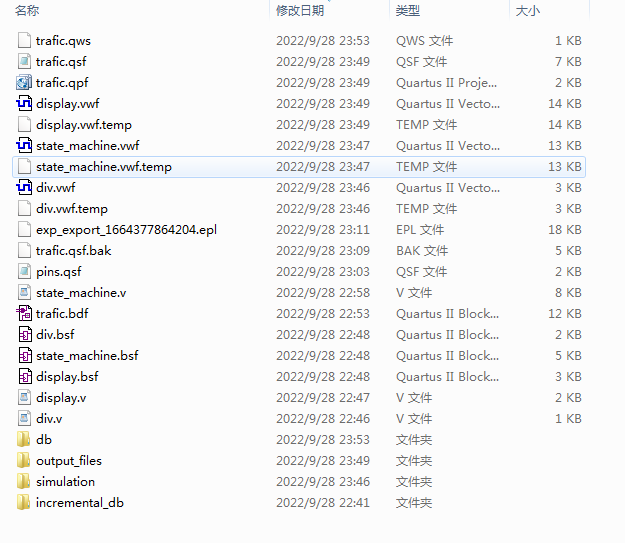

1. 工程文件

2. 程序文件

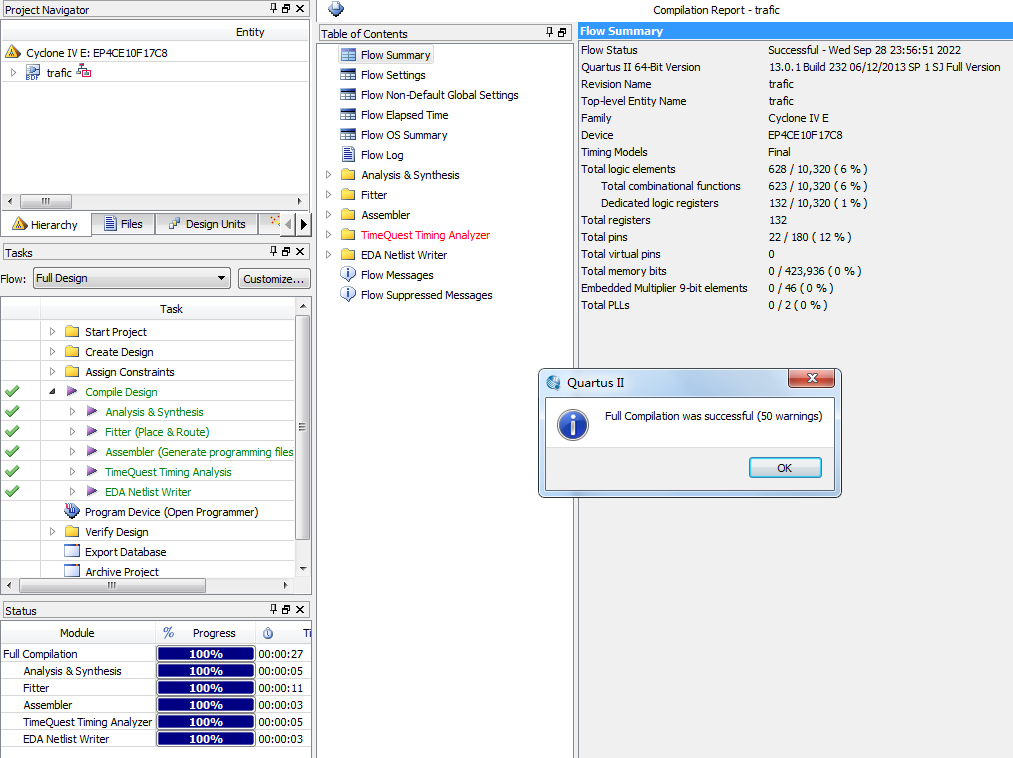

3. 程序编译

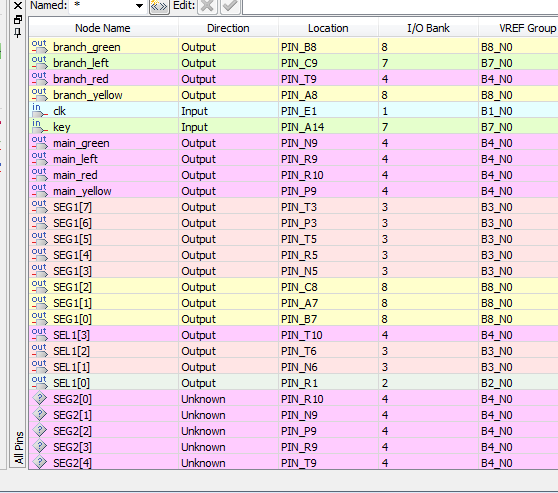

4. 管脚分配

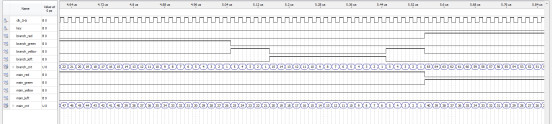

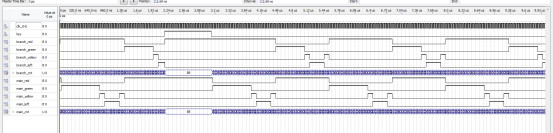

5. 仿真图

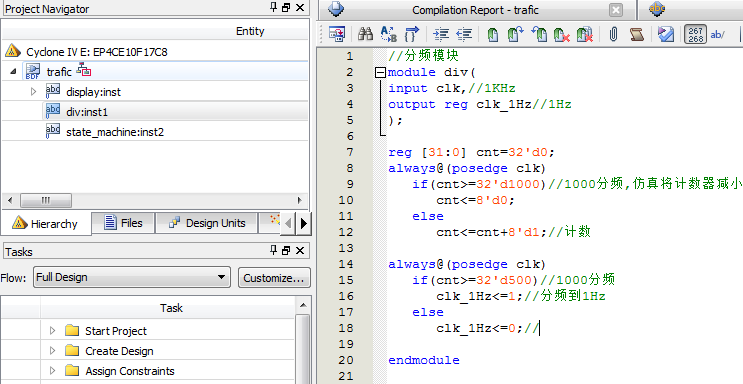

分频模块

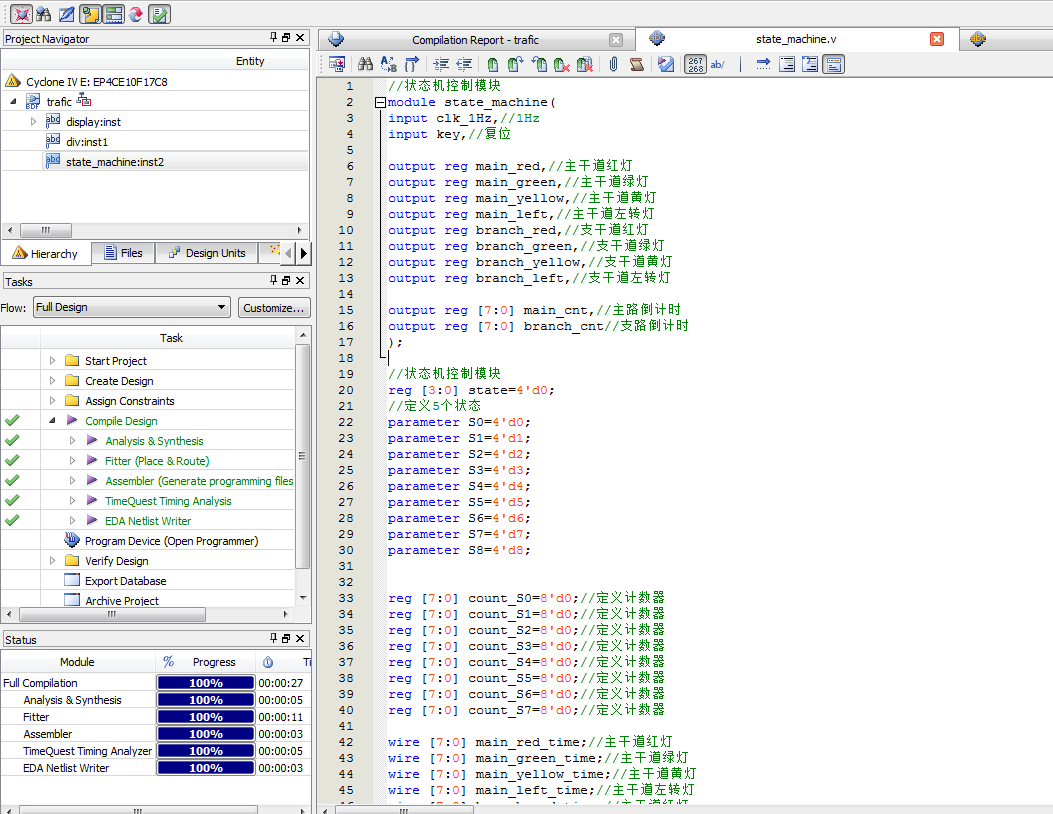

控制模块

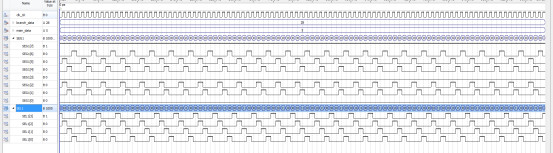

显示模块

部分代码展示:

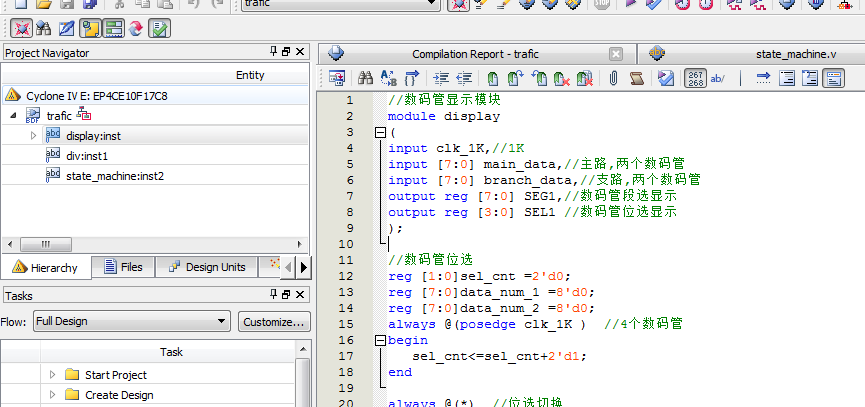

//数码管显示模块
module display
(
input clk_1K,//1K
input [7:0] main_data,//主路,两个数码管
input [7:0] branch_data,//支路,两个数码管
output reg [7:0] SEG1,//数码管段选显示
output reg [3:0] SEL1 //数码管位选显示
);
//数码管位选
reg [1:0]sel_cnt =2'd0;
reg [7:0]data_num_1 =8'd0;
reg [7:0]data_num_2 =8'd0;
always @(posedge clk_1K )  //4个数码管
begin
sel_cnt<=sel_cnt+2'd1;
end
always @(*)  //位选切换
begin
case (sel_cnt)
2'd0:
begin
SEL1<=~4'b0111;
data_num_1<= branch_data%10;// 支路个位
end

代码文件（付费下载）：
