交通灯设计Verilog代码Quartus 远程云端平台

名称：交通灯设计Verilog代码Quartus  远程云端平台

软件：Quartus

语言：Verilog

代码功能：

交通灯设计

主支干道车辆按规定时间交替运行，主干道每次通行 30秒，支干道每次通行 20秒，每次绿灯转红灯前要求黄灯亮 5秒，而红灯保持不变

用发光二极管模拟两组红绿灯。用七段显示器显示每种状态持续的时间。 黄灯亮时按 1H频率闪烁，加装使系统归零按键，加装蜂鸣器 (绿灯亮1秒响结束前 2秒停）

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在远程云端平台验证，远程云端平台如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

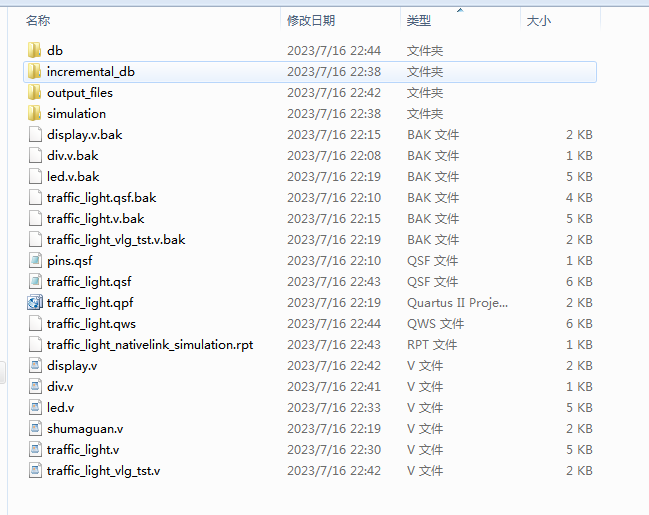

1. 工程文件

2. 程序文件

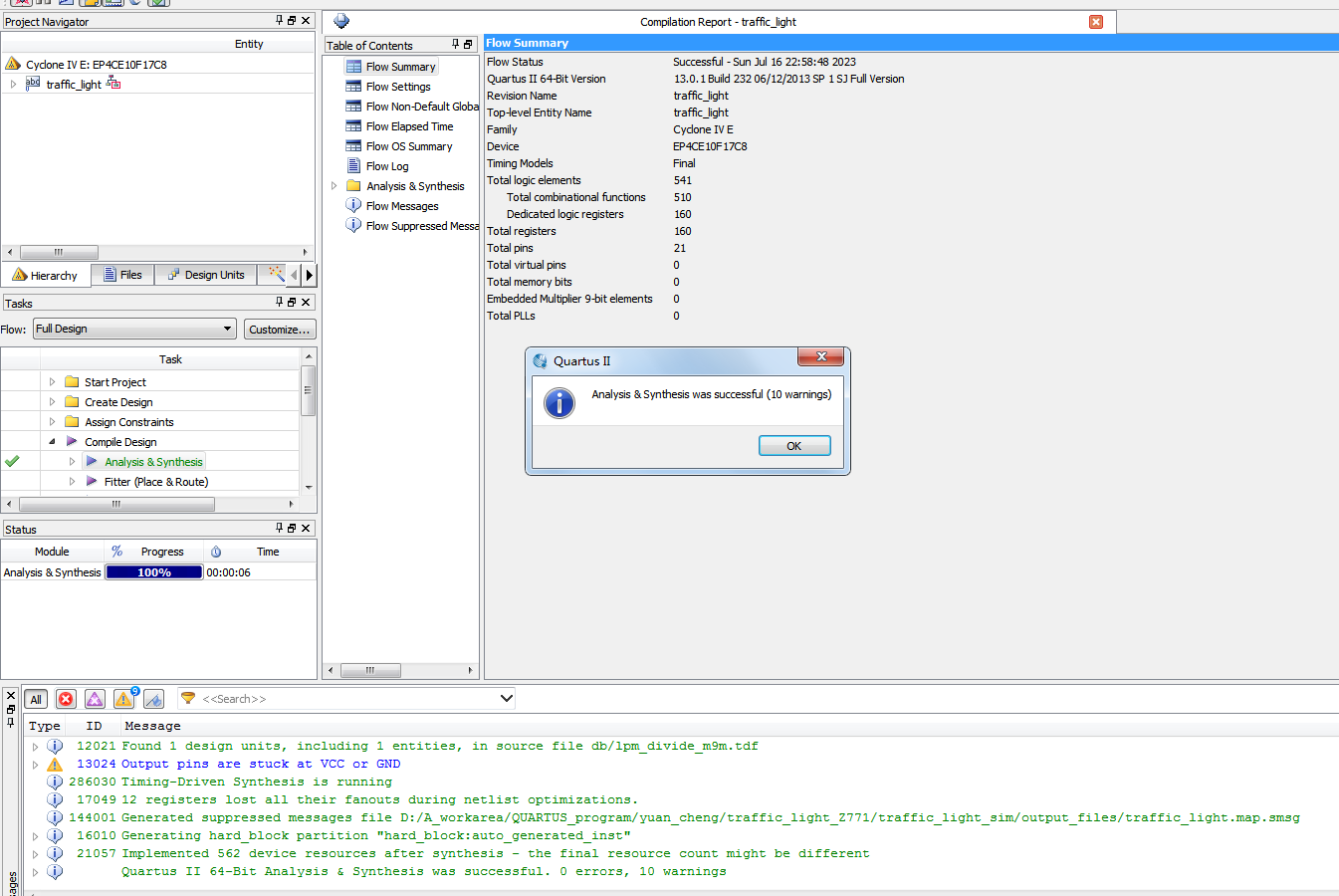

3. 程序编译

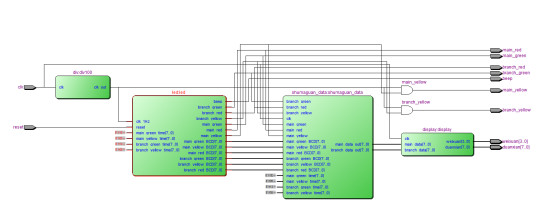

4. RTL图

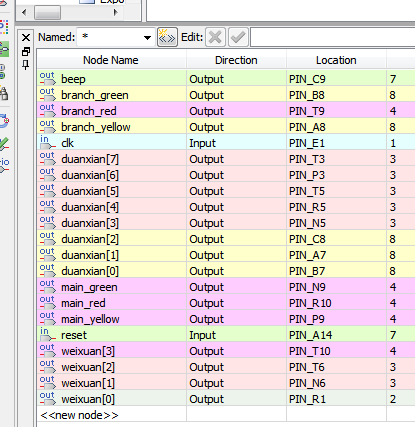

5. 管脚分配

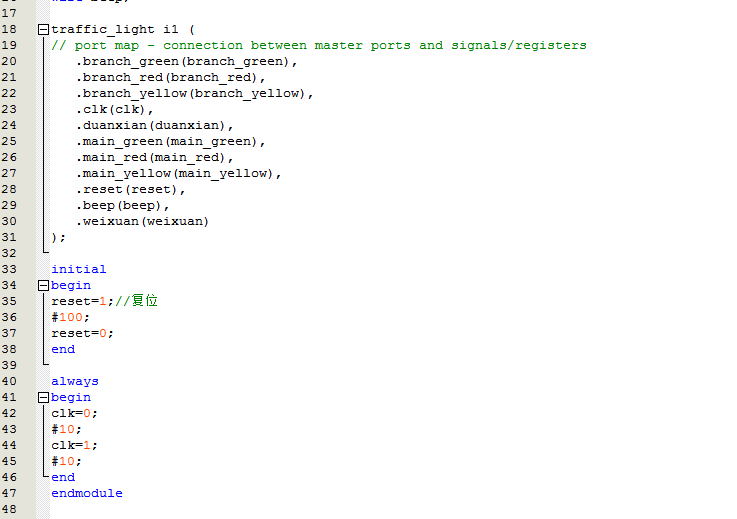

6. Testbench

7. 仿真图

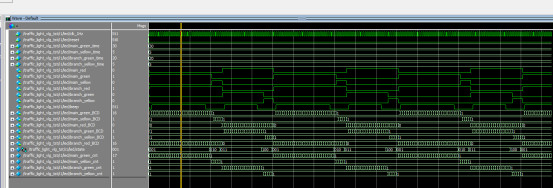

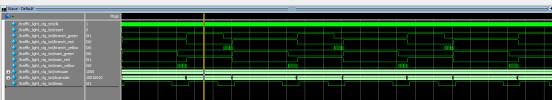

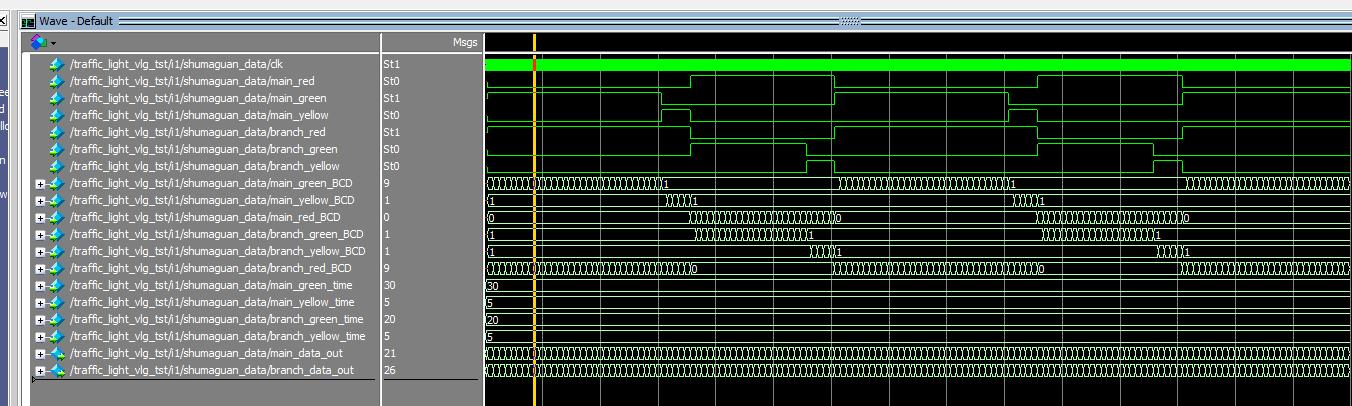

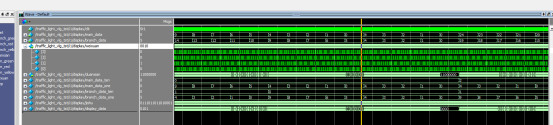

整体仿真图

分频模块

控制模块

倒计时模块

显示模块

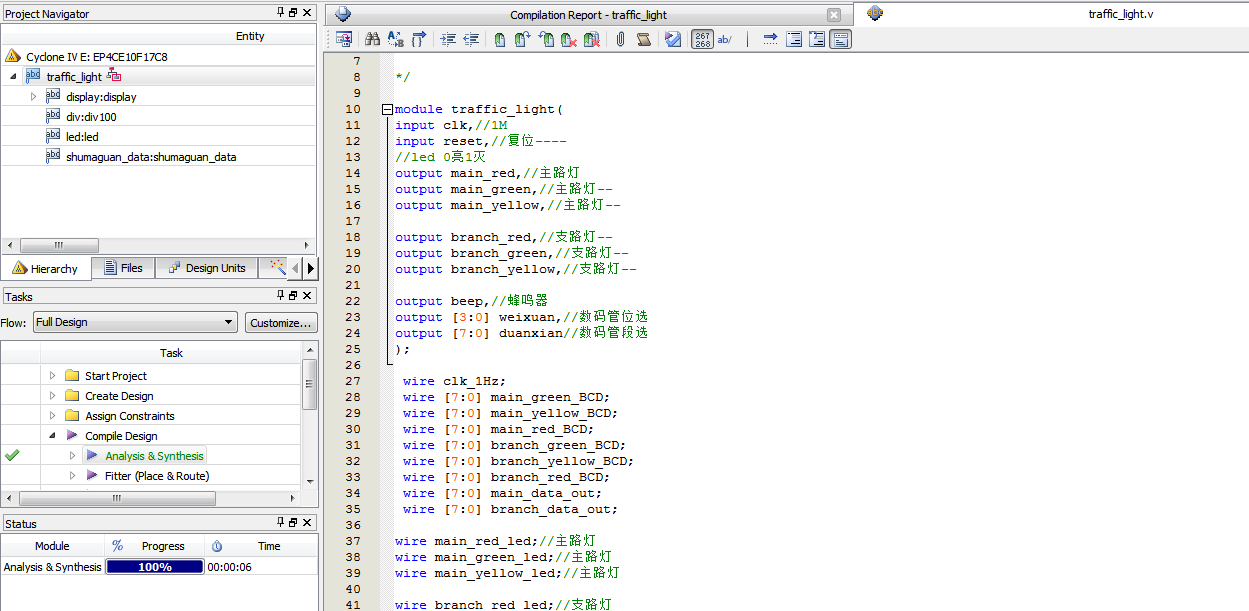

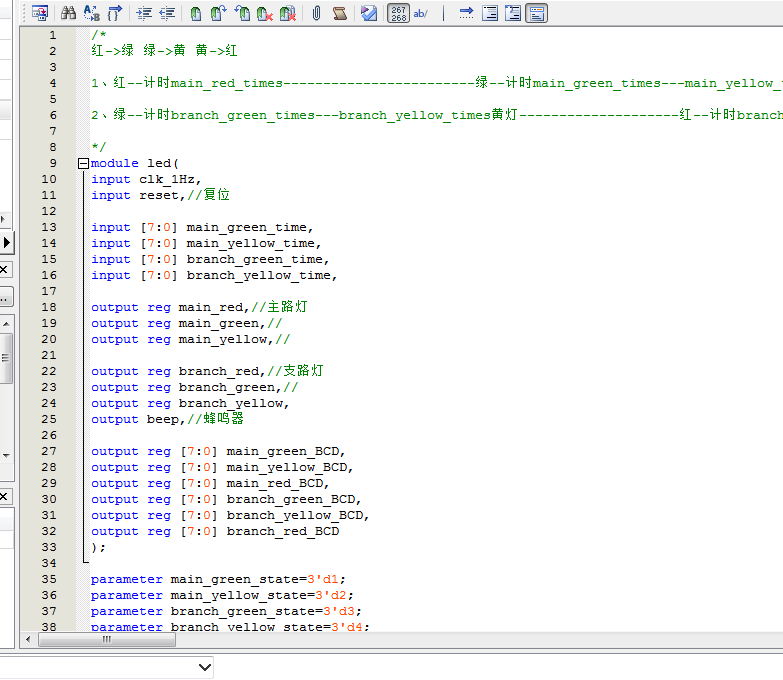

部分代码展示:

/*
红->绿 绿->黄 黄->红
1、红--计时main_red_times------------------------绿--计时main_green_times---main_yellow_times黄灯---------------红
2、绿--计时branch_green_times---branch_yellow_times黄灯--------------------红--计时branch_reg_times-------------------绿
*/
module traffic_light(
input clk,//1M
input reset,//复位----
//led 0亮1灭
output main_red,//主路灯
output main_green,//主路灯--
output main_yellow,//主路灯--
output branch_red,//支路灯--
output branch_green,//支路灯--
output branch_yellow,//支路灯--
output beep,//蜂鸣器
output [3:0] weixuan,//数码管位选
output [7:0] duanxian//数码管段选
);
 wire clk_1Hz;
 wire [7:0] main_green_BCD;
 wire [7:0] main_yellow_BCD;
 wire [7:0] main_red_BCD;
 wire [7:0] branch_green_BCD;
 wire [7:0] branch_yellow_BCD;
 wire [7:0] branch_red_BCD;
 wire [7:0] main_data_out;
 wire [7:0] branch_data_out;

wire main_red_led;//主路灯
wire main_green_led;//主路灯
wire main_yellow_led;//主路灯

代码文件（付费下载）：
