洗衣机控制器设计Verilog代码Quartus 远程云端平台

名称：洗衣机控制器设计Verilog代码Quartus  远程云端平台

软件：Quartus

语言：Verilog

代码功能：

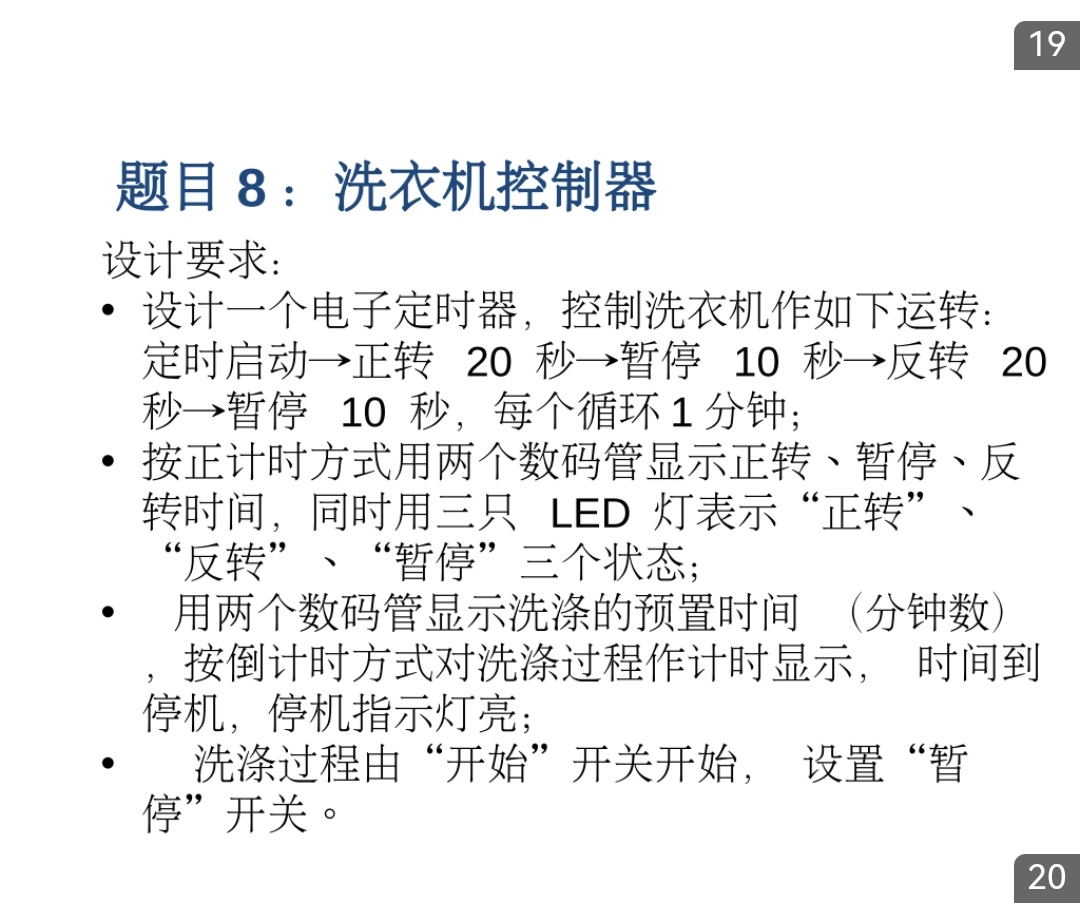

洗衣机控制器设计要求

.设计一个电子定时器,控制洗衣机作如下运转定时启动→正转20秒→暂停10秒→反转20秒→暂停10秒,每个循环1分钟;

.按正计时方式用两个数码管显示正转、暂停、反转时间,同时用三只LED灯表示“正转”反转”、“暂停”三个状态;

.用两个数码管显示洗涤的预置时间(分钟数),按倒计时方式对洗涤过程作计时显示,时间到停机,停机指示灯亮

.洗涤过程由“开始”开关开始,设置“暂停”开关。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

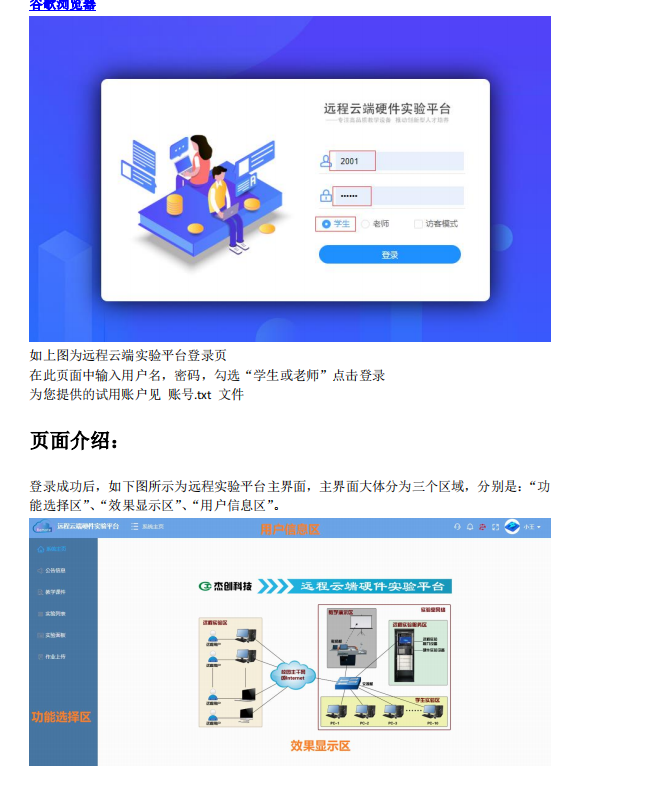

本代码已在远程云端平台验证，远程云端平台如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

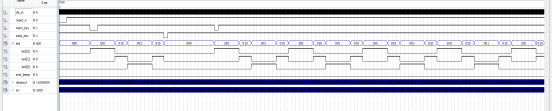

仿真图.doc

部分代码展示:

module washing_machine(clk_in, dataout,en,reset_n, start_key, stop_key,led, end_beep);
   input        clk_in;//1000Hz
   input        reset_n;//复位按下低电平
   input        start_key;//启动按下低电平
input        stop_key;//暂停按下低电平

   output [2:0] led;//正反转灯
   output       end_beep;//结束报警

output[7:0] dataout;//数码管段选
output[3:0] en;//COM使能输出


   reg [1:0]    state;
   reg [2:0]    led;
   reg [7:0]    washing_time;
   reg          end_beep_buf;
   reg [7:0]    second_cnt;
   reg          min_en;
   reg          second_en_1s;
   reg [31:0]    second_div_cnt;

reg [31:0] beep_cnt=32'd0;
   always @(posedge clk_in or negedge reset_n)
if(!reset_n)
state<=2'b00;//空闲状态
else
         case (state)
            2'b00 ://空闲状态
               if (start_key == 1'b0)
                  state <= 2'b01;
               else
                  state <= 2'b00;
            2'b01 ://倒计时状态
               if(stop_key==0)
                  state <= 2'b11;
               else if (washing_time > 8'b00000000)
                  state <= 2'b01;
else
state <= 2'b10;
            2'b10 ://结束
state <= 2'b10;
            2'b11 ://暂停
               if (start_key == 1'b0)
                  state <= 2'b01;
               else
                  state <= 2'b11;
            default :
               state <= 2'b00;
         endcase

   always @(posedge clk_in)
      begin
         if (state == 2'b10)//结束计数
            beep_cnt <=beep_cnt+ 1'b1;
      end

   always @(posedge clk_in)
      begin
         if (state == 2'b10)//结束
            end_beep_buf <= 1'b1;
         else
            end_beep_buf <= 1'b0;
      end

   assign end_beep = end_beep_buf;


   always @(posedge clk_in)
if(state!=2'b01)//非倒计时状态清零
begin
            second_div_cnt <= 32'd0;
            second_en_1s <= 1'b0;
end
else//倒计时状态计时
      begin
         if (second_div_cnt >= 32'd1000)//计数1000为1s，仿真将计数器改小为50
         begin

代码文件（付费下载）：
