X位指令字长的CPU模型机设计VHDL代码Quartus仿真

名称：X位指令字长的CPU模型机设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

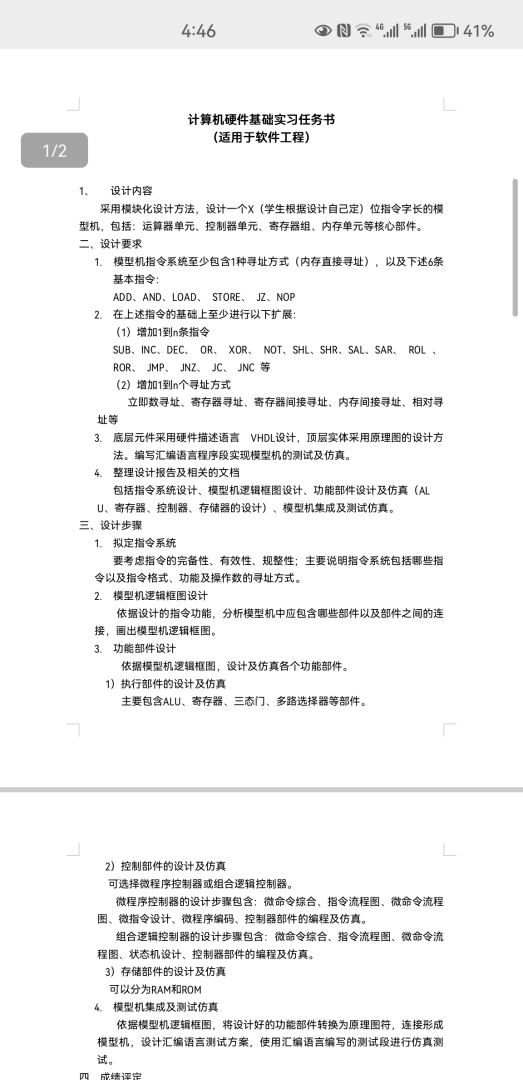

计算机硬件基础实习任务书

(适用于软件工程)

设计内容

采用模块化设计方法,设计一个X(学生根据设计自己定)位指令字长的模

型机,包括:运算器单元、控制器单元、寄存器组、内存单元等核心部件。

二、设计要求

1.模型机指令系统至少包含1种寻址方式(内存直接寻址),以及下述6条基本指令

ADD、AND、LOAD、 STORE、JZ、NOP

2.在上述指令的基础上至少进行以下扩展

(1)增加1到n条指令

SUB、INC、DEC、OR、XOR、NOT、SHL、SHR、SAL、SAR、ROL

ROR、JMP、JNZ、JC、JNC等

(2)增加1到n个寻址方式

立即数寻址、寄存器寻址、寄存器间接寻址、内存间接寻址、相对寻址等

3.底层元件采用硬件描述语言VHDL设计,顶层实体采用原理图的设计方

法。编写汇编语言程序段实现模型机的测试及仿真

4.整理设计报告及相关的文档

包括指令系统设计、模型机逻辑框图设计、功能部件设计及仿真(AL

U、寄存器、控制器、存储器的设计)、模型机集成及测试仿真

三、设计步骤

拟定指令系统

要考虑指令的完备性、有效性、规整性;主要说明指令系统包括哪些指令以及指令格式、功能及操作数的寻址方式。

2.模型机逻辑框图设计

依据设计的指令功能,分析模型机中应包含哪些部件以及部件之间的连接,画出模型机逻辑框图

3.功能部件设计

依据模型机逻辑框图,设计及仿真各个功能部件。1)执行部件的设计及仿真

主要包含AU、寄存器、三态门、多路选择器等部件。

2)控制部件的设计及仿真

可选择微程序控制器或组合逻辑控制器。

微程序控制器的设计步骤包含:微命令综合、指令流程图、微命令流程图、微指令设计、微程序编码、控制器部件的编程及仿真。

组合逻辑控制器的设计步骤包含:微命令综合、指令流程图、微命令流程图、状态机设计、控制器部件的编程及仿真。

3)存储部件的设计及仿真

可以分为RAM和R0M

4.模型机集成及测试仿真

依据模型机逻辑框图。将设计好的功能部件转换为原理图符,连接形成模型机,设计汇编语言测试方案,使用汇编语言编写的测试段进行仿真测试

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

设计文档：

CPU设计报告.docx

CPU设计报告

一、指令格式设计

该cpu采用的是变长指令，部分指令为单字长（16位），部分指令为双字长（32位）。指令格式如下：

单字长：

双字长：

二、微操作的定义

1.取指令微操作：

1PC寄存器 内部数据总线 AddrReg地址寄存器

2PC+1；内存 外部数据总线 内部数据总线  instr（指令寄存器）

2.运算微操作：

1第一个操作数 OpReg

2第二个操作数 ALU

3ALU OutReg

4OutReg Reg

3.访存微操作：

1地址值 AddrReg（地址寄存器）

2内存 数据总线 Reg 或者 ② Reg 数据总线 内存

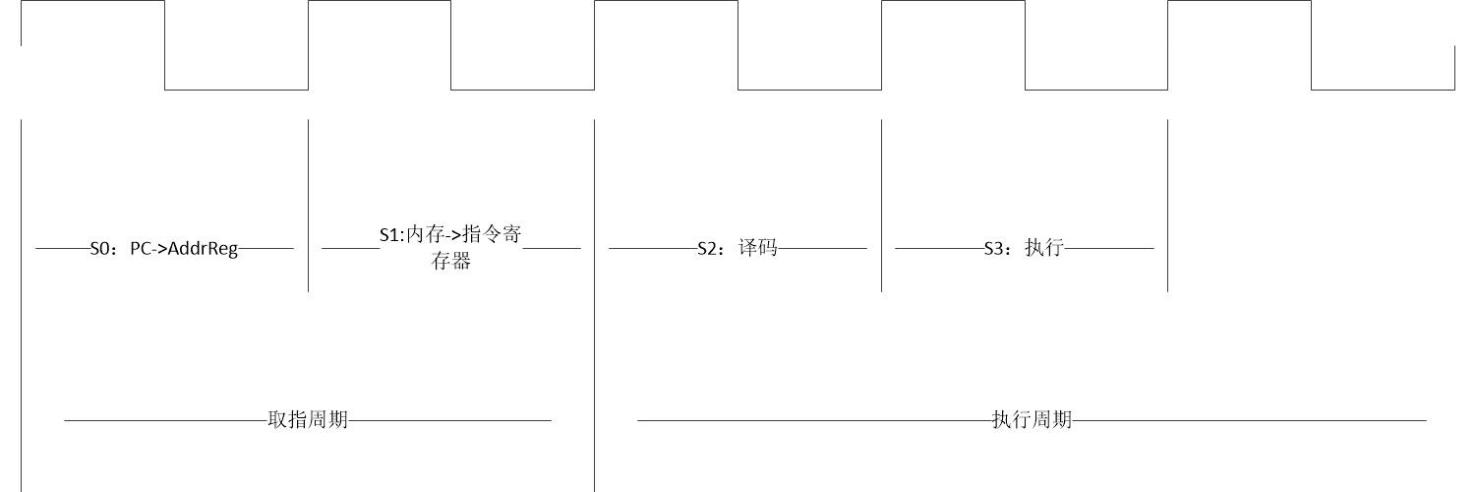

三、节拍的划分

由于指令是变长的，所以并没有固定的指令周期，但前三个周期是一样的。

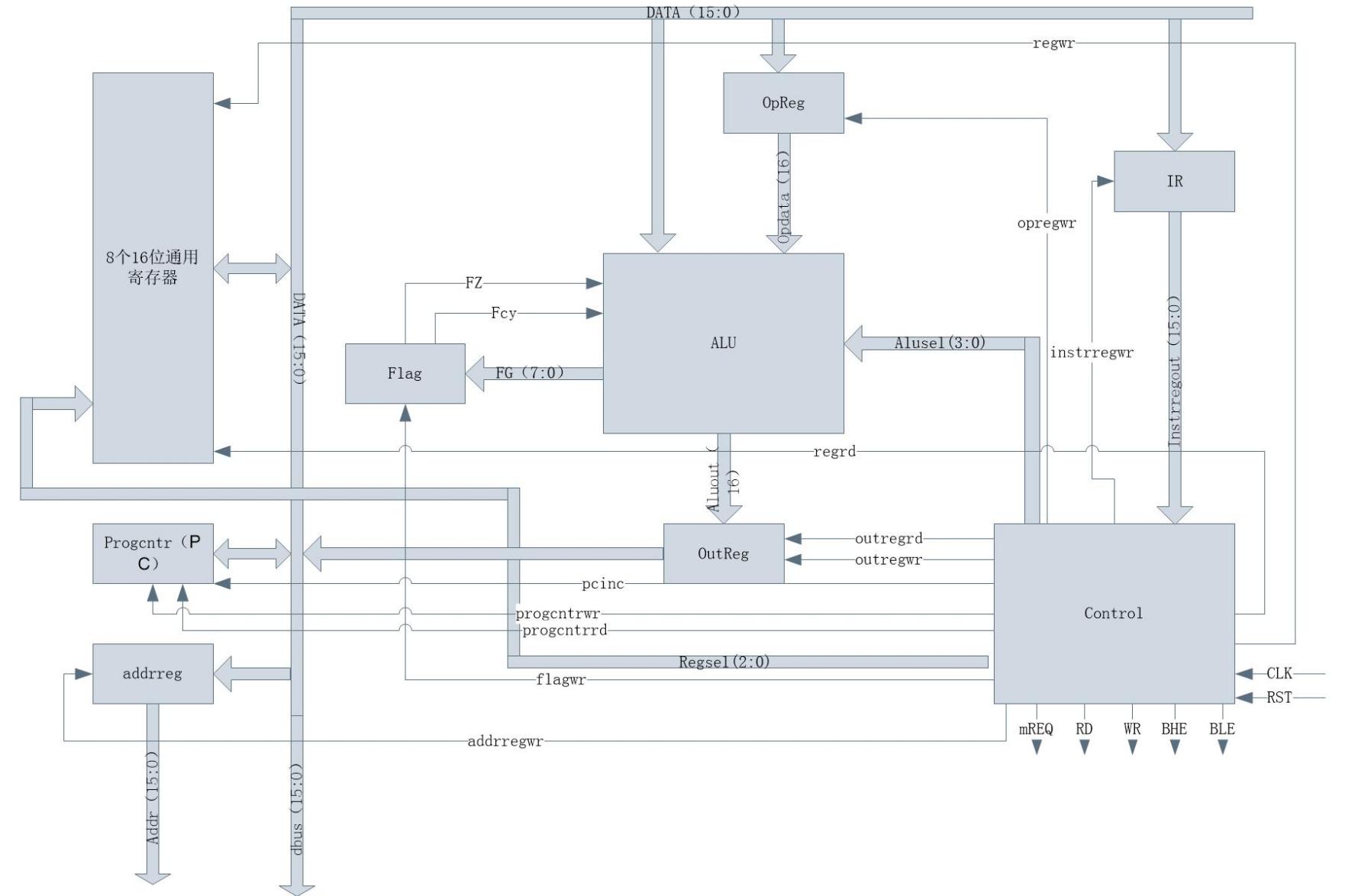

四、处理器详细结构设计框图及功能描述

功能描述：

     当复位信号无效时，CPU在时钟信号的控制下工作，在CLK的上升沿进行状态的跳转。取值周期的第一个周期里将PC的值通过数据总线给addrreg，在取值周期的第二个周期mREQ、RD、BHE、BLE有效，主存将数据放在数据总线上，instrregwr信号有效数据写入IR中，同时pcinc有效，完成PC+1工作。接下来是执行周期，执行周期里的第一个周期为译码周期，译码周期里对指令进行译码同时决定CPU的下一个状态。然后是多个执行微操作的执行周期，完成对指令的执行，最后回到取值周期的一个周期，开始取下一条指令并执行，然后继续重复这一过程直到执行完所有指令。

五、各功能模块结构设计框图及功能描述

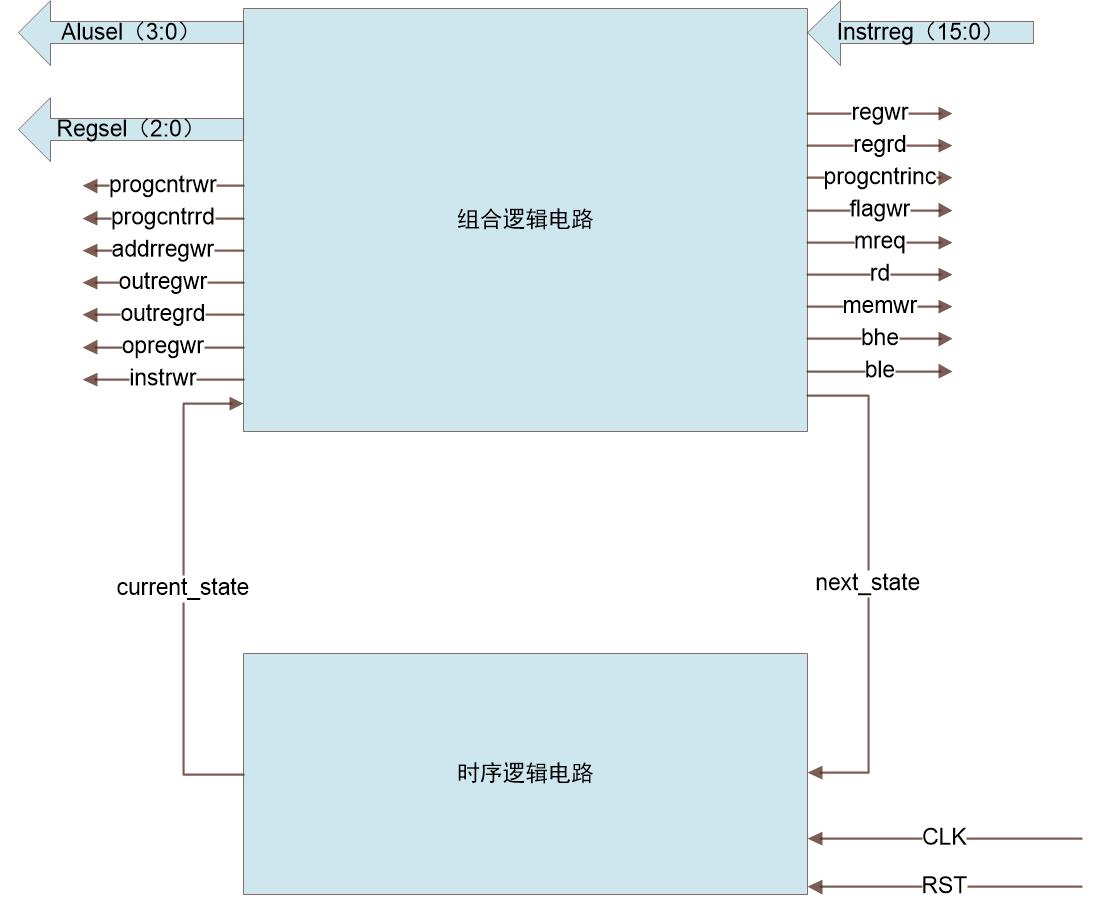

Control模块：

组合逻辑电路根据current_state的状态值确定各个输出信号的逻辑值，并且确定next_state的状态值。而时序逻辑电路则在RST信号无效时，在时钟信号的上升沿将next_state赋给current_state，从而实现一个基于状态机模式的中央控制模块。

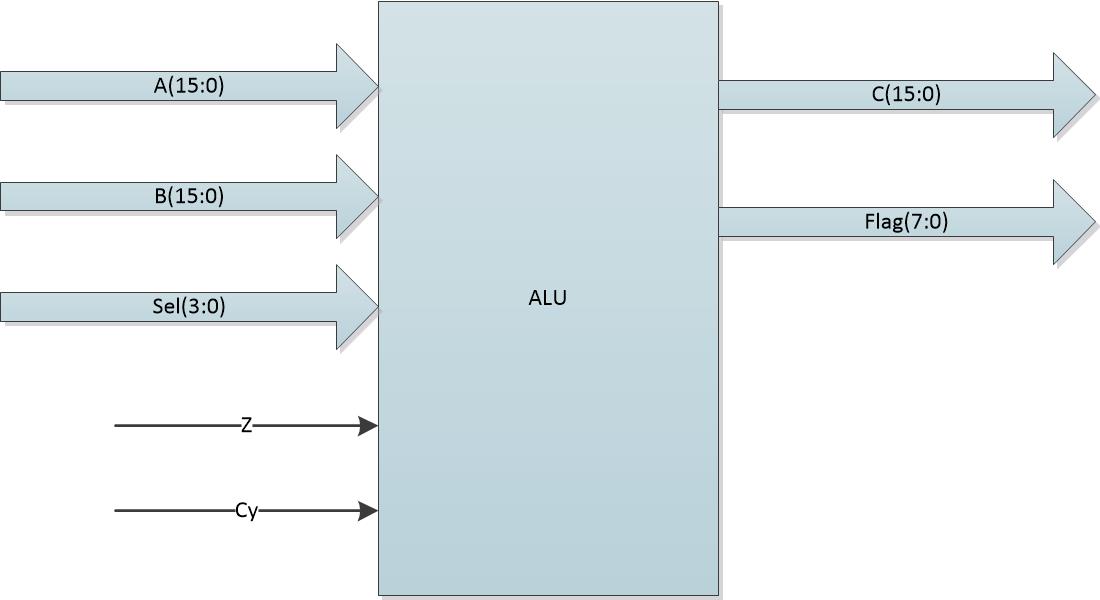

ALU模块：

ALU根据Sel信号的内容完成运算操作，A和B是两个操作数，Z是零标志，Cy是进位标志，Flag是7位运算后的各个标志的结果，C是运算结果。

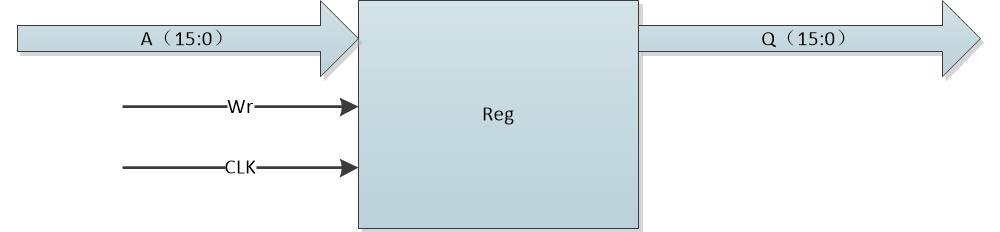

opreg、addrreg、instr模块（寄存器模块）：

opreg、addrreg、instr这三个模块采用的是同一个元件，其实质就是一个D触发器。当Wr信号即使能信号有效时，在时钟下降沿将A的内容赋给Q。

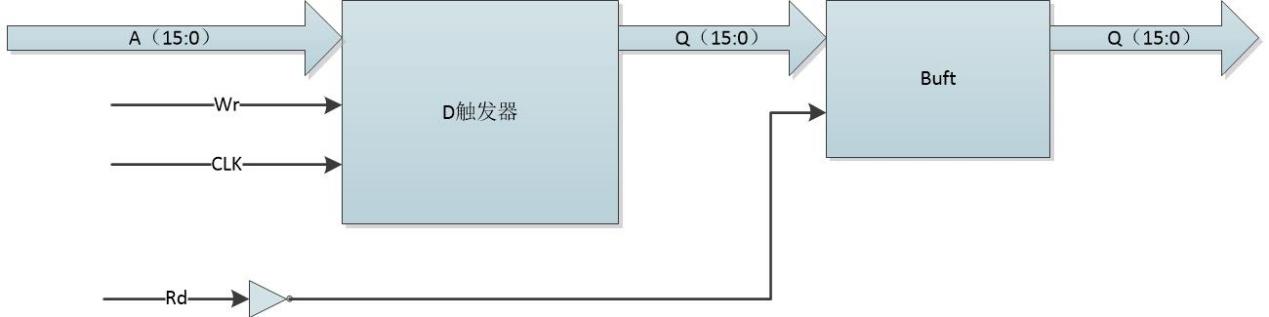

outreg模块：

输出寄存器的功能和一般的寄存器差不多，主要由一个D触发器构成，只是多了一项功能为只有Rd信号有效的时候触发器的值才会被输出，而Rd无效时Q保持高阻态。

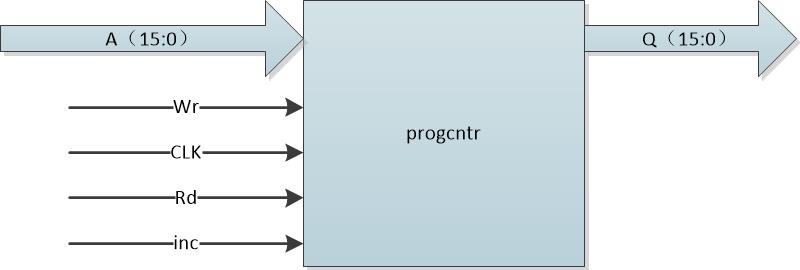

progcntr模块：

progcntr模块即PC寄存器当Wr信号有效时，寄存器的值会在CLK的下降沿变成信号A的值，当Wr无效而inc信号有效时寄存器的值会在时钟的下降沿自动加1。当Rd信号有效时，Q会输出寄存器的值，Rd无效时Q保持高阻态。

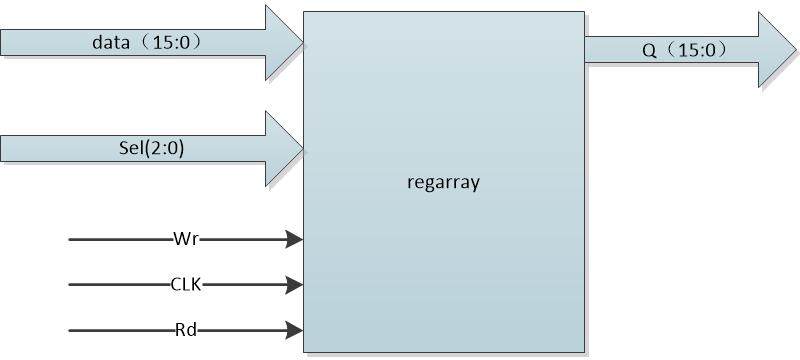

regarray模块：

这CPU中通用寄存器组模块，3位的Sel信号指示使用哪一个第几号寄存器，当Wr信号有效时数据data将在CLK的下降沿写入当前使用的寄存器中。而当Rd信号有效时当前寄存器的值输出到Q，Rd信号无效时Q保持高阻态。

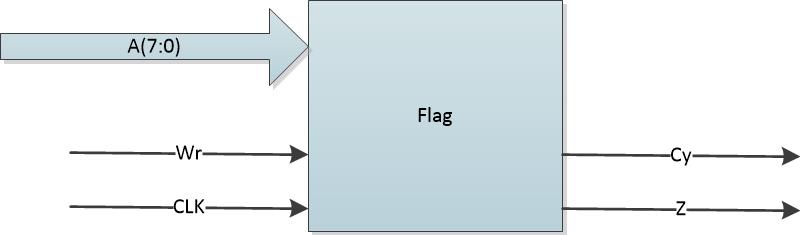

Flag模块：

当Wr信号有效时，A的值将在CLK的下降沿写入寄存器中，而Cy和Z信号输出的是标志寄存器里进位标志的值和零标志的值。

一、指令测试序列

二、实验总结

通过自己的不懈努力最终完成了本实验，成功的做出了一个简单CPU，虽然过程有些艰辛，但非常有成就感。在做本实验的过程中，深入的学习VHDL语言，了解了写硬件语言的思想，真正学到了很多以前不会的东西，同时也更加理解CPU的内部结构和工作原理。在写本实验的VHDL代码中遇到了很多问题，大部分问题折磨了我很久，但最终都通过咨询老师和查阅资料将问题解决了。设计部分遇到的第一个大问题是如何实现JZ和JC，最初的想法是Control模块通过内部数据总线获取到PC的值，在Control模块内完成加减然后写回PC里，但是这样做不是特别合理因为Control模块作为中央控制逻辑是不应该接入数据总线，那应该只是单一的发出控制信号而不传输数据。所以经过思考后决定用ALU来实现PC值的加减，因此将这部分代码写进了ALU模块里，最终通过调试实现了8位有符号数的加减运算，成功地解决了第一个困难。之后遇到了一个整个实验中最大的困难，当我将所有代码都写完后也通过了综合，以为大功告成，但是波形里有太多的红线（数据冲突）。我几乎花费了整整一天在实验室里调试自己的代码，但仍旧没有解决问题。我的CPU模块间采用内部数据总线传输数据，最初的设计是输出数据模块的读信号和写入模块的写信号（写入是边沿触发）同时有效，但由于电路的延时，数据基本上写入的是数据总线上旧的内容。后来又改成写入为电平触发，但是有几个数据传输中数据总线上的内容会在写入信号无效前一点发生变化从而又使得写入的内容不对。之后想过让数据在数据总线上保持两个周期，在第二个周期写入数据，但这样太浪费时钟周期了，所以否决了这种想法。经过

两三天的思考，发现我需要解决的问题无非就是让数据在总线上保持一段时间后再写入，那么完全可以在时钟上升沿放数据并保持一个周期而在时钟下降沿写入数据，半个周期用来让数据稳定是绰绰有余的。我按照这种想法修改了源代码，波形没有了红线而且输出结果也是正确的。之后下载到实验台上也没有出现任何问题，CPU设计成功，完成了本实验的内容。

部分代码展示:

library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
ENTITY ACC IS
PORT
(
reset: INSTD_LOGIC;
load_ACC: INSTD_LOGIC;
d: INSTD_LOGIC_VECTOR(10 DOWNTO 0);
q_zhz: BUFFERSTD_LOGIC_VECTOR(10 DOWNTO 0)
);
END ACC;
ARCHITECTURE one OF ACC IS
BEGIN
PROCESS (load_ACC,reset)
BEGIN
IF reset = '0' THEN
q_zhz <= "00000000000";
ELSIF Rising_edge(load_ACC) THEN  ---falling_edge
q_zhz<=d;
END IF;
END PROCESS;
END;
