计时、闹钟、秒表的多功能数字钟设计VHDL代码Quartus仿真

名称：计时、闹钟、秒表的多功能数字钟设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

计时、闹钟、秒表的多功能数字钟

1、可以通过按键设置计时、闹钟、秒表模式

2、可以调时、可以控制闹钟时间、可以控制秒表启动暂停

3、数码管显示时间

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

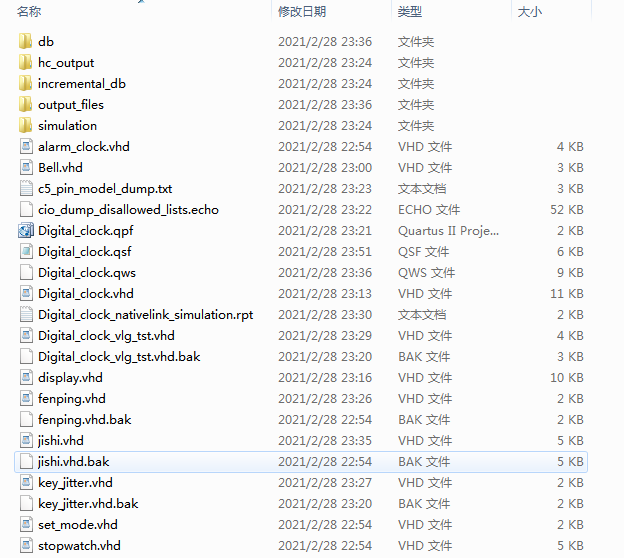

1. 工程文件

2. 程序文件

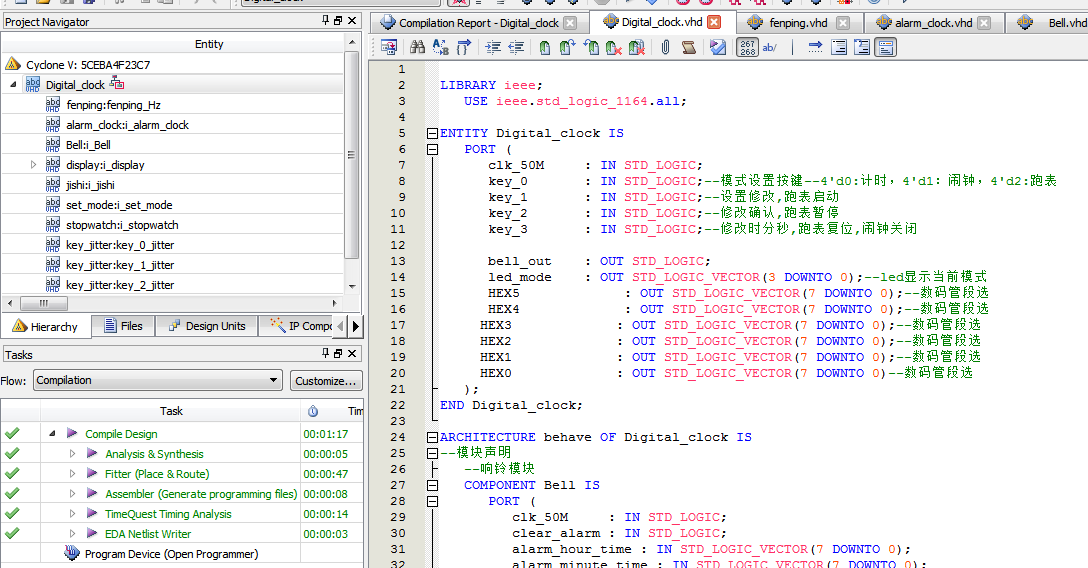

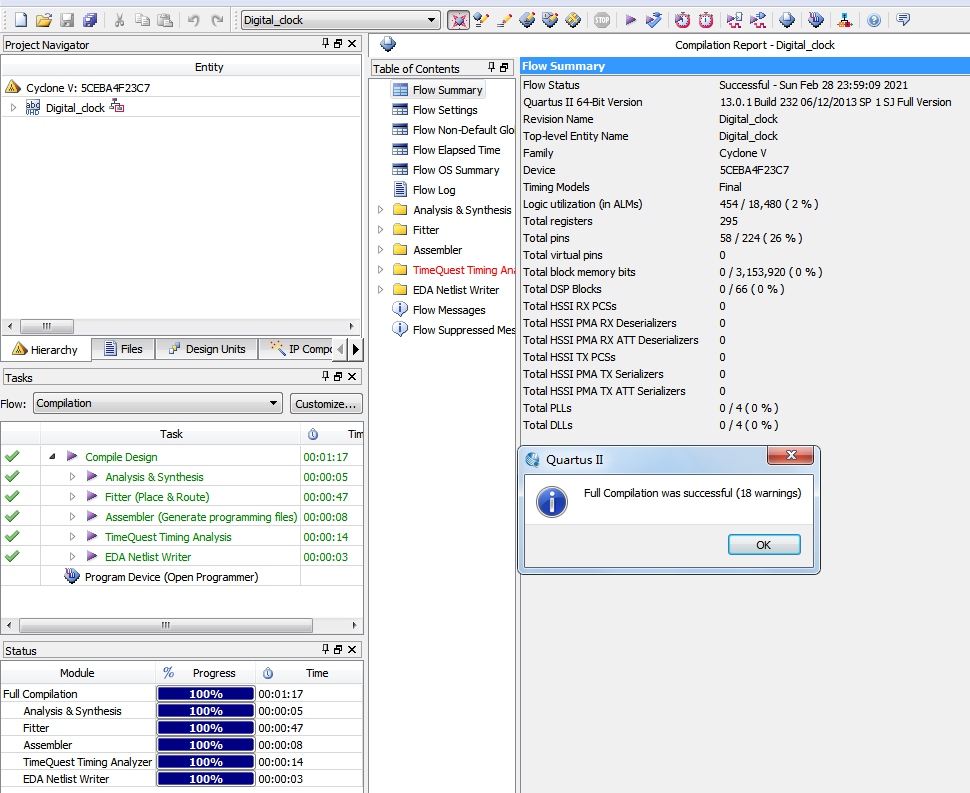

3. 程序编译

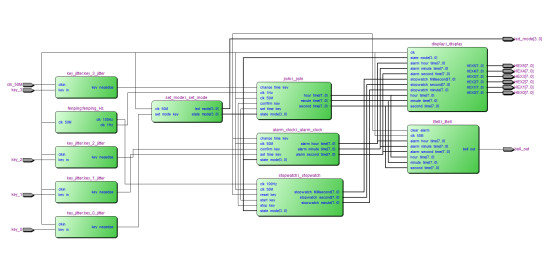

4. RTL图

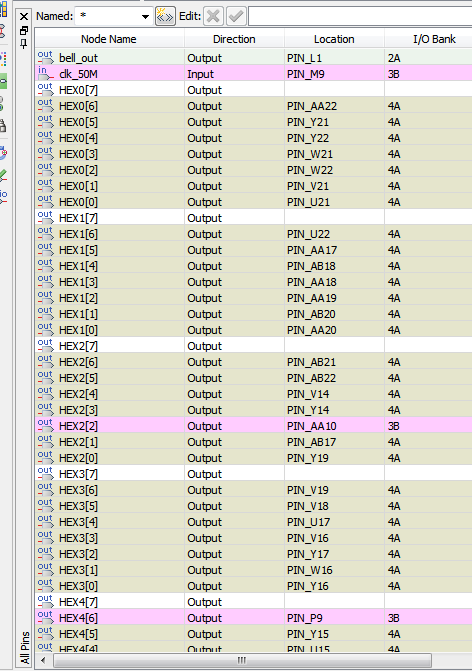

5. 管脚分配

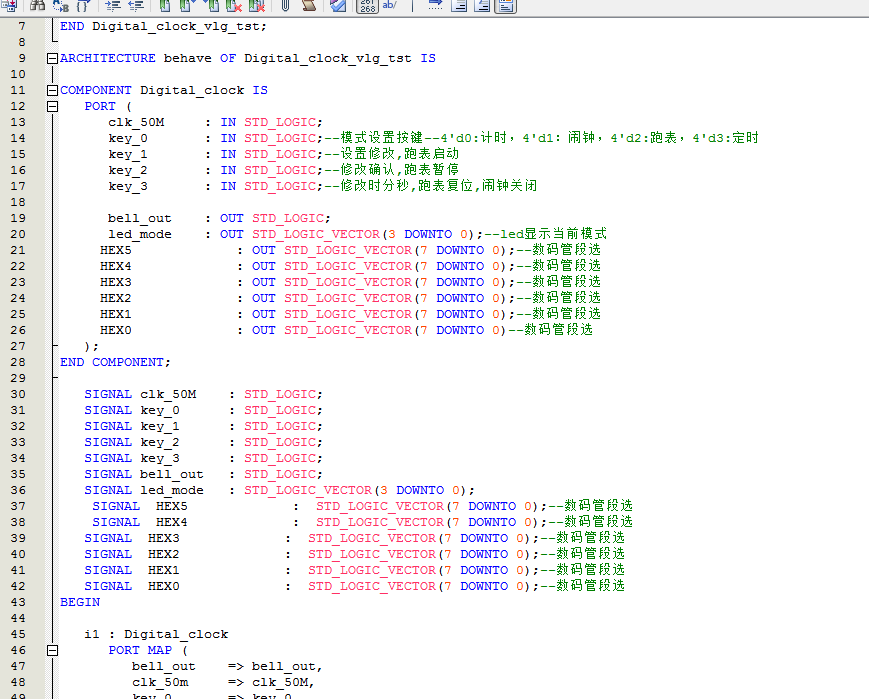

6. Testbench

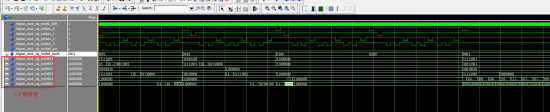

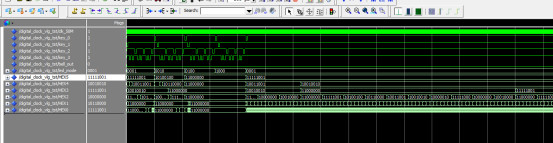

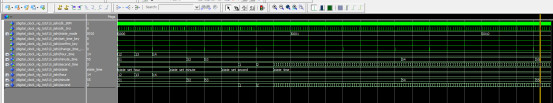

7. 仿真图

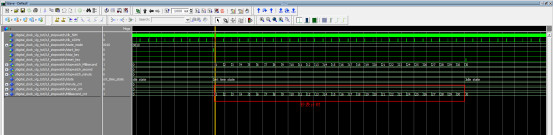

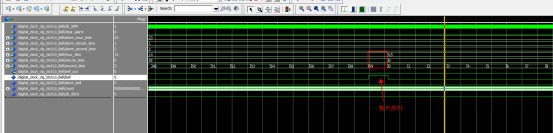

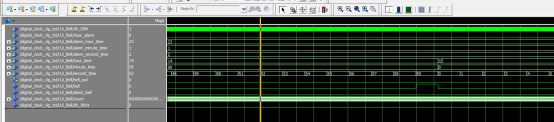

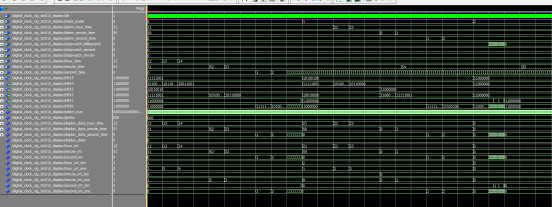

整体仿真图

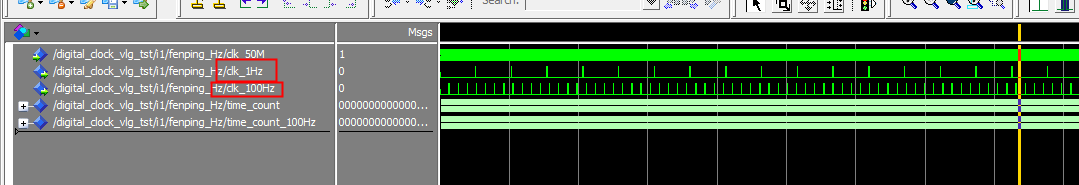

分频模块

计时模块

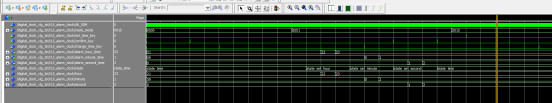

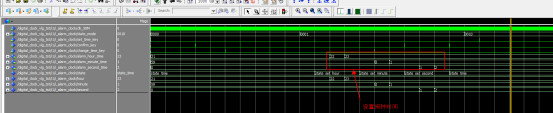

闹钟模块

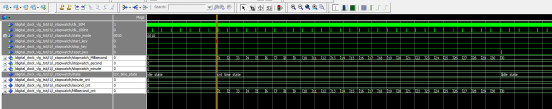

秒表模块

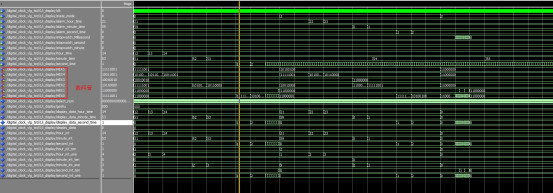

显示模块

按键模块

响铃模块

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--数字秒表
ENTITY Digital_clock IS
   PORT (
      clk_50M     : IN STD_LOGIC;--50MHz
      key_0       : IN STD_LOGIC;--模式设置按键--4'd0:计时，4'd1：闹钟，4'd2:跑表
      key_1       : IN STD_LOGIC;--设置修改,跑表启动
      key_2       : IN STD_LOGIC;--修改确认,跑表暂停
      key_3       : IN STD_LOGIC;--修改时分秒,跑表复位,闹钟关闭

      bell_out    : OUT STD_LOGIC;
      led_mode    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--led显示当前模式
      HEX5             : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管段选
      HEX4             : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管段选
  HEX3             : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管段选
  HEX2             : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管段选
  HEX1             : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管段选
  HEX0             : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管段选
   );
END Digital_clock;
ARCHITECTURE behave OF Digital_clock IS
--模块声明
   --响铃模块
   COMPONENT Bell IS
      PORT (
         clk_50M     : IN STD_LOGIC;
         clear_alarm : IN STD_LOGIC;
         alarm_hour_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         alarm_minute_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         alarm_second_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         hour_time   : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         minute_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         second_time : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         bell_out    : OUT STD_LOGIC
      );
   END COMPONENT;
   --闹钟模块
   COMPONENT alarm_clock IS
      PORT (
         clk_50M     : IN STD_LOGIC;
         state_mode  : IN STD_LOGIC_VECTOR(3 DOWNTO 0);
         set_time_key : IN STD_LOGIC;
         confirm_key : IN STD_LOGIC;
         change_time_key : IN STD_LOGIC;
         alarm_hour_time : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         alarm_minute_time : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         alarm_second_time : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;

代码文件（付费下载）：
