出租车计费器设计VHDL代码Quartus仿真

名称：出租车计费器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

VHDL和Verilog两种语言的出租车计费器

设计与仿真。

2. 程序仿真图

注：1. 仿真图中秒跟分的关系为3进制，即w为2时就归0；

   2. 出租车总行驶5公里，等待累计时间为4分钟，总费用为16.2元。

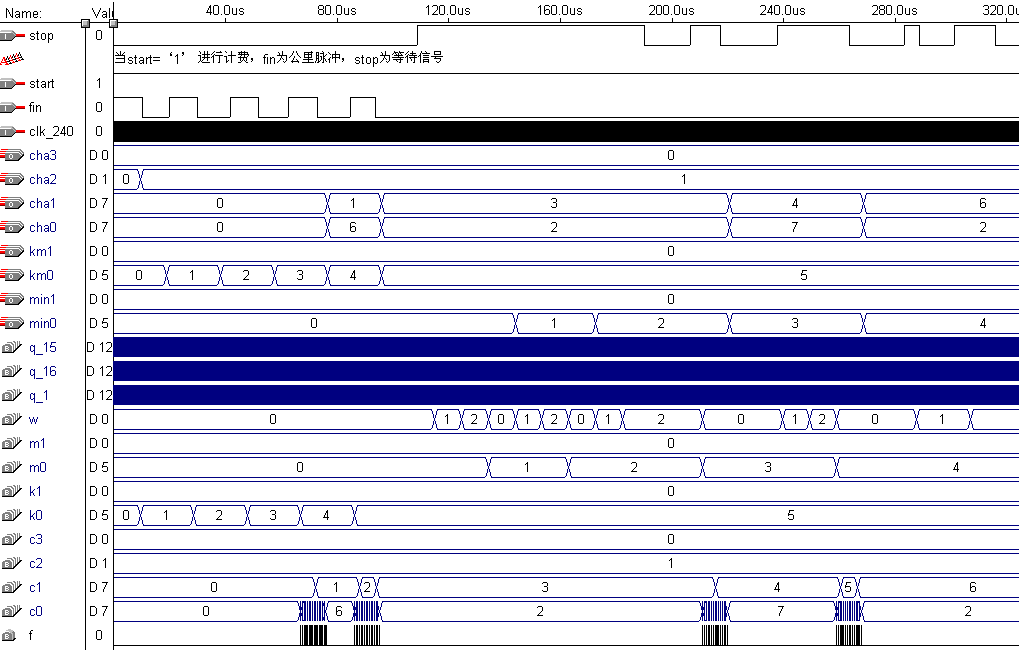

图8.22.3 出租计价器程序仿真全图

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

部分代码展示:

//功能：出租车计价器
module taxi(clk_240, start, stop, fin, cha3, cha2, cha1, cha0, km1, km0, min1, min0);
   input        clk_240;//频率为240Hz的时钟
   input        start;//计价使能信号
   input        stop;//等待信号
   input        fin;//公里脉冲信号
   output [3:0] cha3;//费用数据
   output [3:0] cha2;//费用数据
   output [3:0] cha1;//费用数据
   output [3:0] cha0;//费用数据
   output [3:0] km1;//公里数据
   output [3:0] km0;//公里数据
   output [3:0] min1;//等待时间
   output [3:0] min0;//等待时间

   reg [3:0]    min0;
   reg          f_15;//频率为15Hz，16Hz，1Hz的信号
   reg          f_16;//频率为15Hz，16Hz，1Hz的信号
   reg          f_1;//频率为15Hz，16Hz，1Hz的信号
   reg [3:0]    q_15;//分频器
   reg [3:0]    q_16;//分频器
   reg [7:0]    q_1;//分频器
   reg [5:0]    w;//秒计数器
   reg [3:0]    c3;//制费用计数器
   reg [3:0]    c2;//制费用计数器
   reg [3:0]    c1;//制费用计数器
   reg [3:0]    c0;//制费用计数器
   reg [3:0]    k1;//公里计数器
   reg [3:0]    k0;//公里计数器
   reg [2:0]    m1;//分的十位计数器
   reg [3:0]    m0;//分的十位计数器
   reg          en1;//使能信号
   reg          en0;//使能信号
   reg          f;//使能信号

   reg [3:0]    cha3;
   reg [3:0]    cha2;
   reg [3:0]    cha1;
   reg [3:0]    cha0;
   reg [3:0]    km1;
   reg [3:0]    km0;
   reg [3:0]    min1;


   always @(posedge clk_240 or negedge start)
   begin: feipin

      begin
         if (start == 1'b0)
         begin
            q_15 <= 0;
            q_16 <= 0;
            f_15 <= 1'b0;
            f_16 <= 1'b0;
            f_1 <= 1'b0;
            f <= 1'b0;
         end
         else
         begin
            if (q_15 == 15)//此语句得到频率为15Hz的信号
            begin
               q_15 <= 0;
               f_15 <= 1'b1;
            end
            else
            begin
               q_15 <= q_15 + 1;
               f_15 <= 1'b0;
            end
            if (q_16 == 14)//此语句得到频率为16Hz的信号
            begin
               q_16 <= 0;
               f_16 <= 1'b1;
            end
            else
            begin
               q_16 <= q_16 + 1;
               f_16 <= 1'b0;
            end
            if (q_1 == 239)//此语句得到频率为1Hz的信号
            begin
               q_1 <= 0;
               f_1 <= 1'b1;
            end
            else
            begin
               q_1 <= q_1 + 1;
               f_1 <= 1'b0;
            end
            if (en1 == 1'b1)//此语句得到计费脉冲f
               f <= f_15;
            else if (en0 == 1'b1)
               f <= f_16;
            else
               f <= 1'b0;
         end
      end
   end
