无人售货机设计Verilog代码Quartus仿真

名称：无人售货机设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

无人售货机

1、可以选择5元、10元、15元、20元的商品

2、可以投币1元、5元、10元、20元

3、购买过程中可以取消，退币

4、输出投入总钱币、商品价钱、找零金额

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

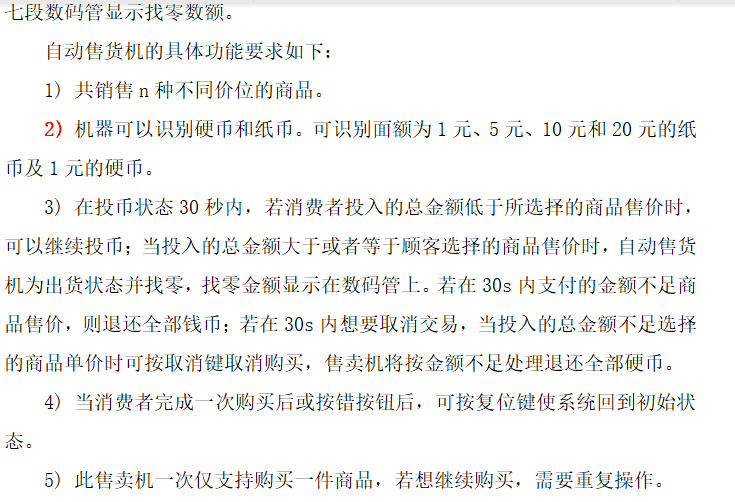

设计文档：

设计文档.doc

设计：设置4种商品，由4个开关进行选择，分别为5元、10元、15元、20元。

购买成功后用led指示，同时数码管显示投入总钱币，找零金额，选中商品价钱。具体信号对应具体功能如下图所示。

1. 工程文件

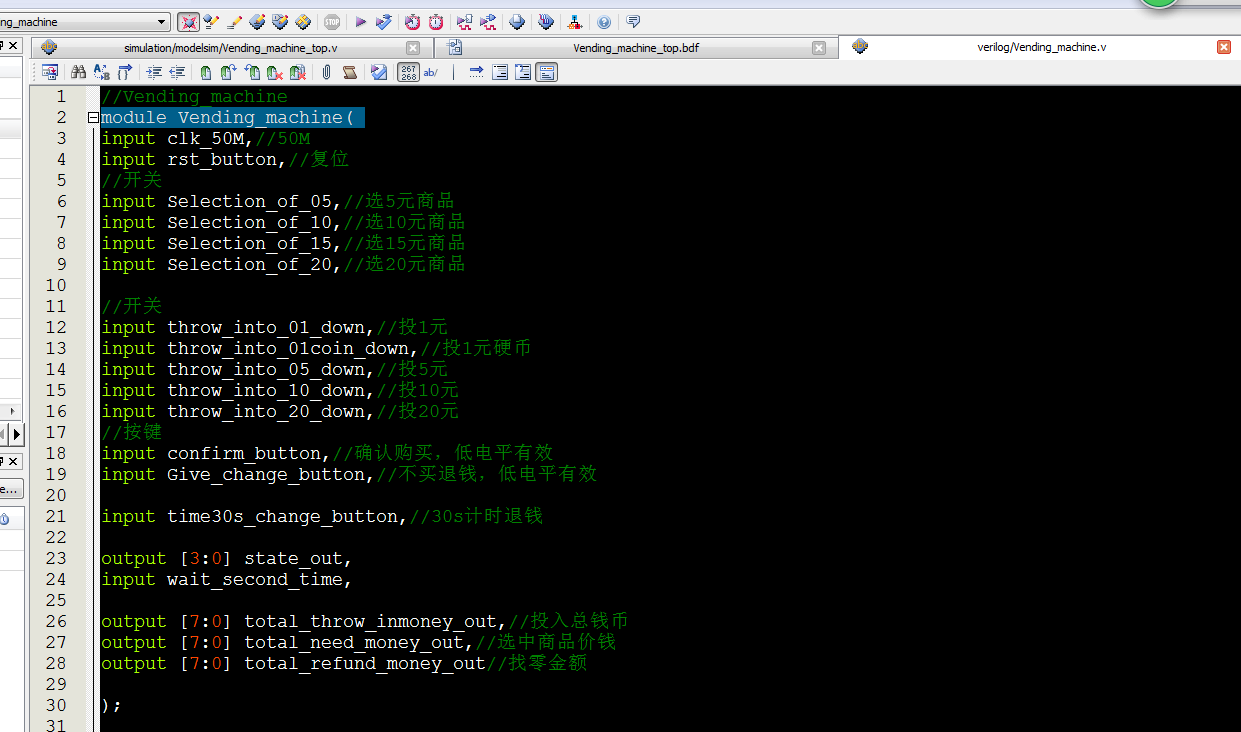

售货模块

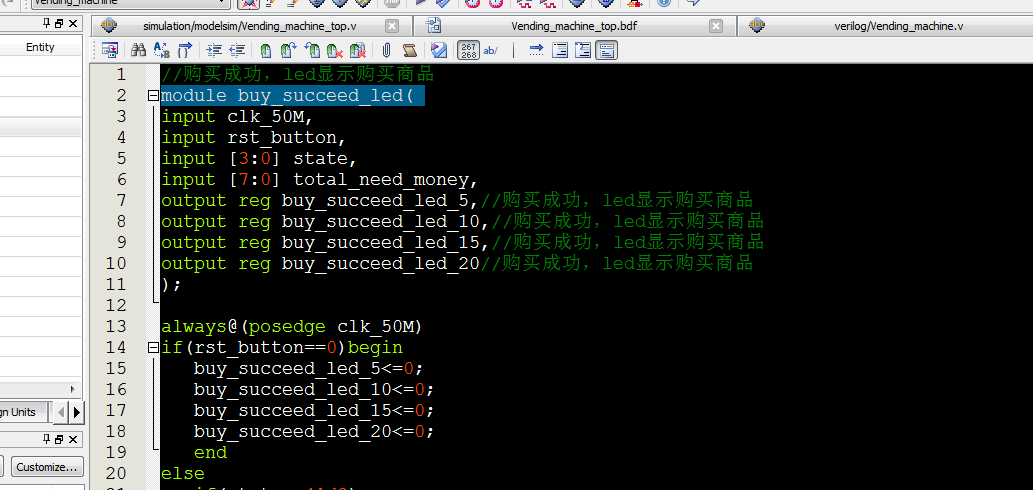

购买成功led指示模块

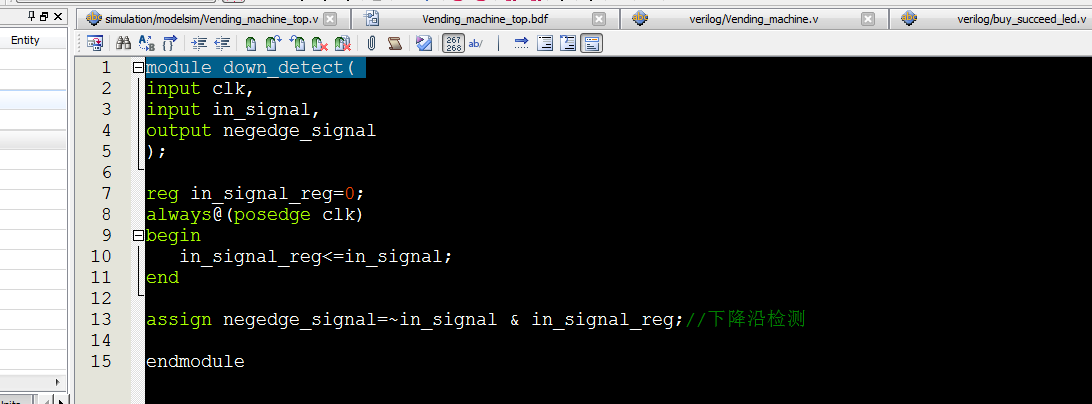

下降沿检测模块

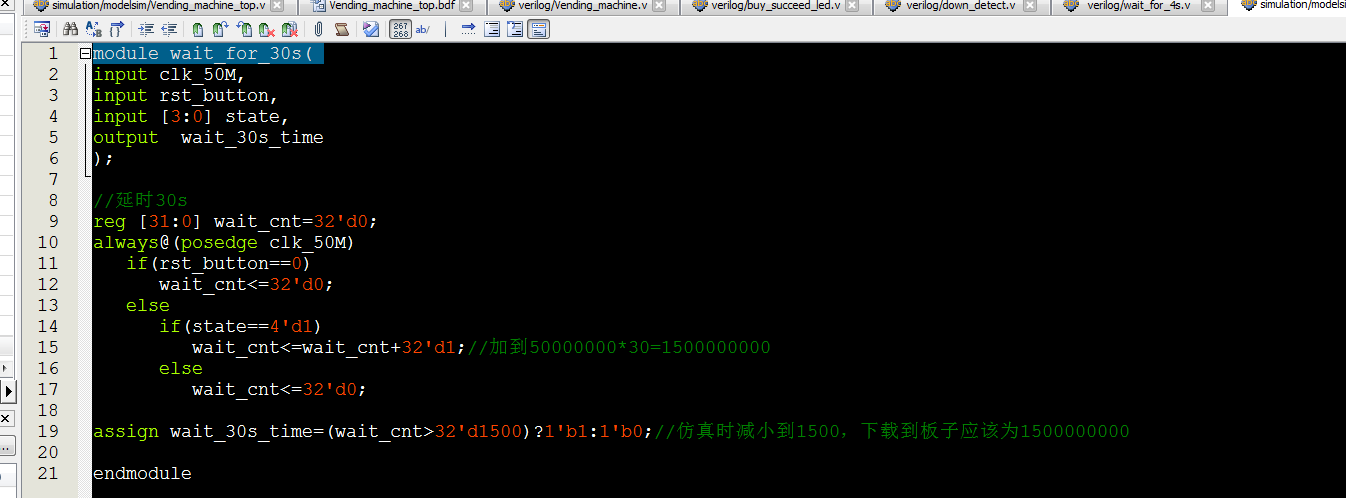

等待30s模块

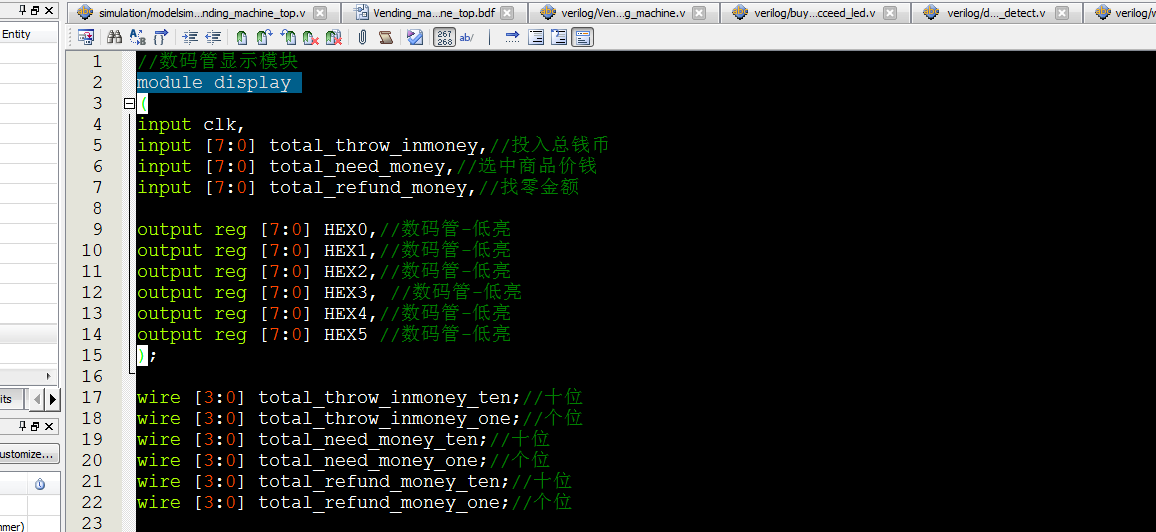

数码管显示模块

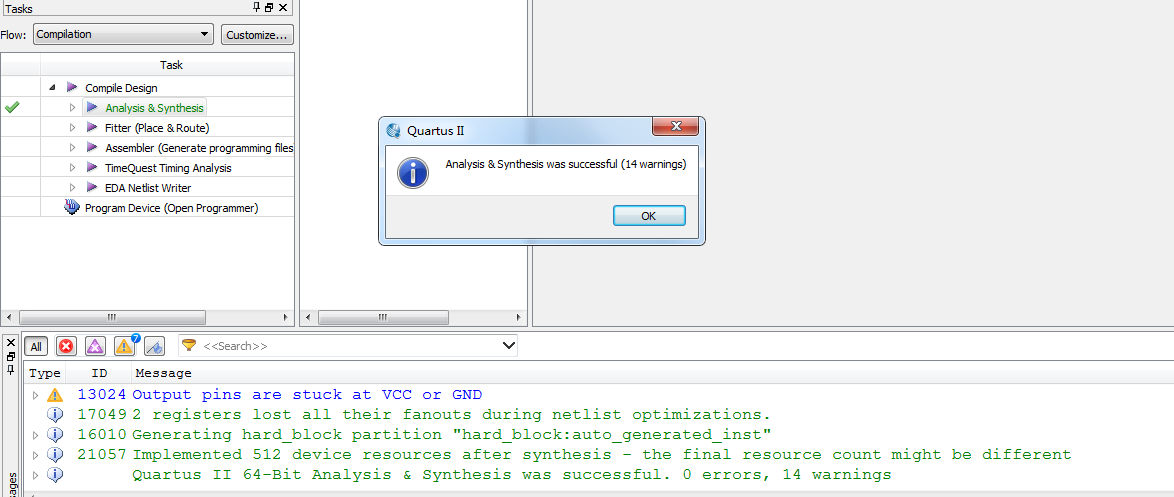

2. 程序运行

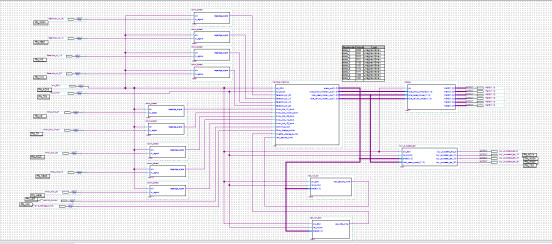

3. 原理图

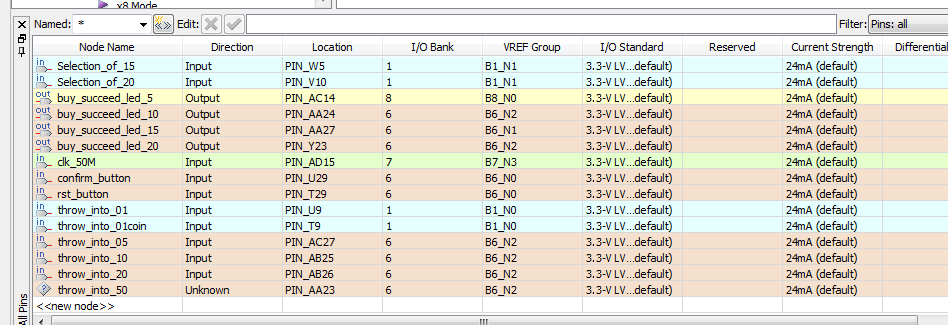

4. 管脚约束

5. 程序仿真

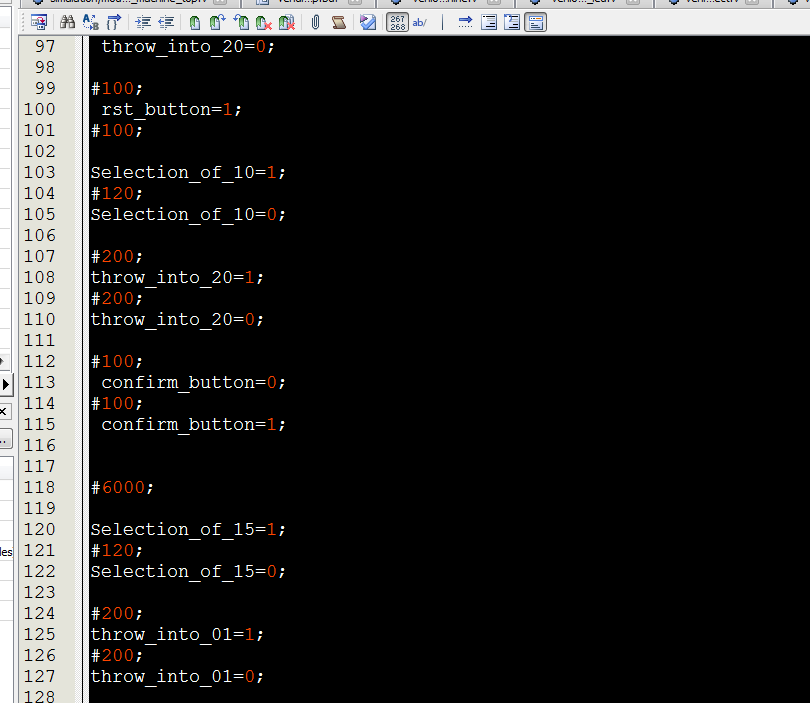

Testbench

仿真图

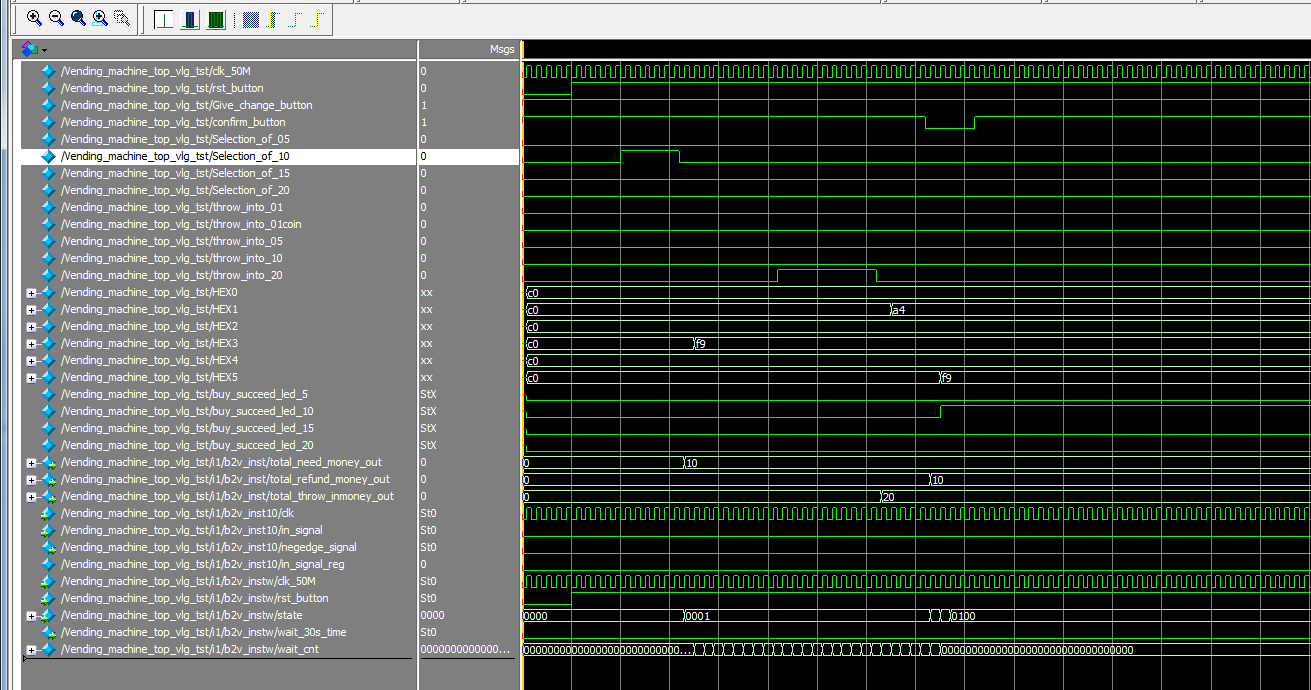

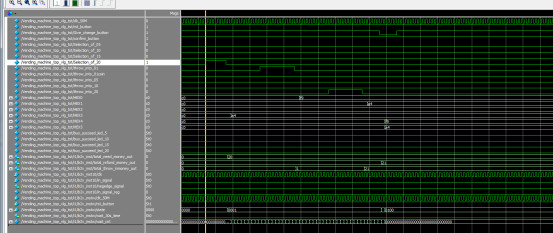

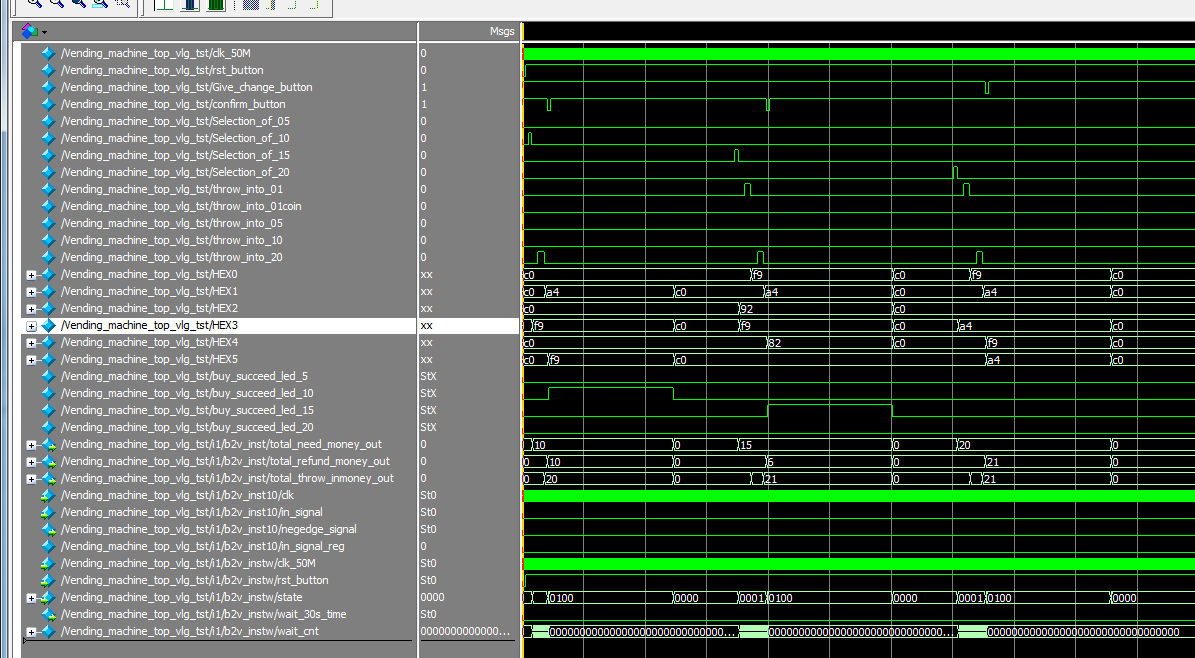

下图中，rst_button低电平复位，复位后，selection_of_10脉冲表示选中价钱为10的商品，可看见total_need_money_out信号变为10，然后throw_into_20_down脉冲表示投入20元，total_throw_inmoney_out信号变为20，然后confirm_button确认购买，低电平有效，显示找零total_refund_money_out=10。同时buy_succeed_led_10信号变为高电平，表示购买成功。

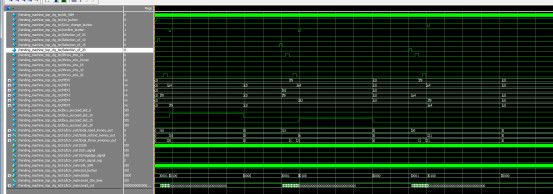

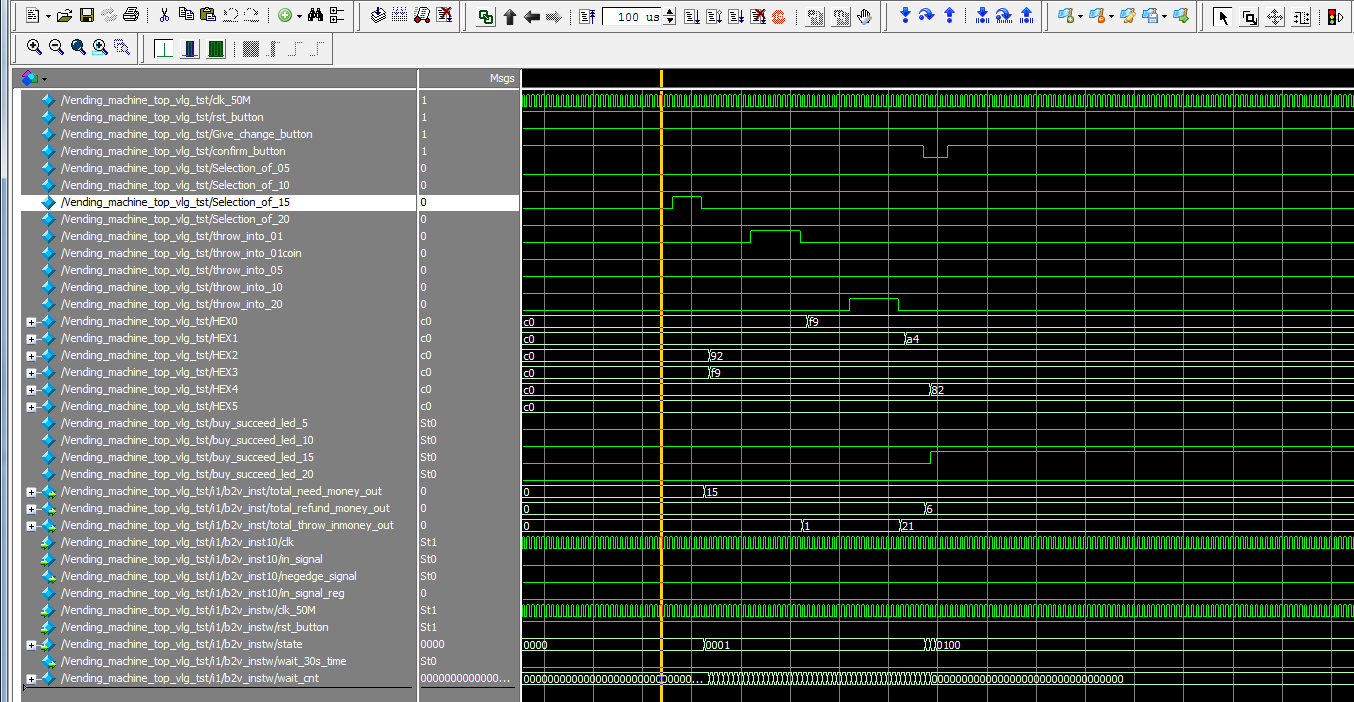

下图为仿真取消购买后，退全部输入金额。

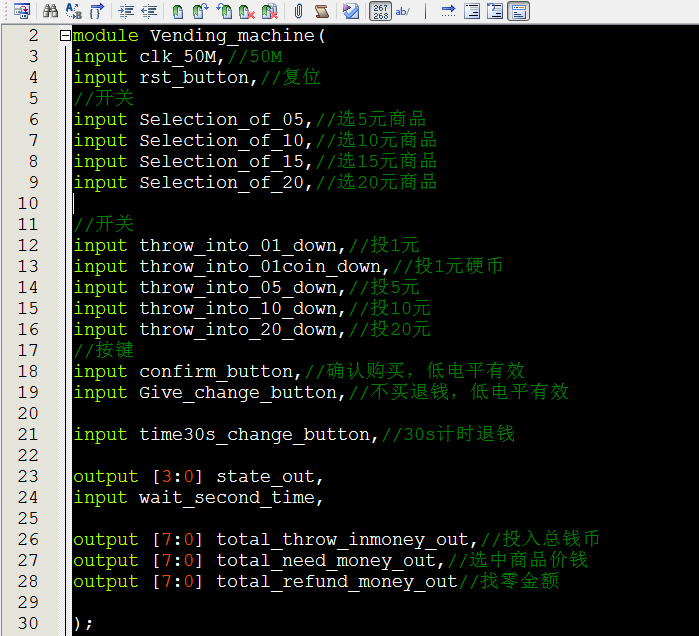

部分代码展示:

//Vending_machine
module Vending_machine(
input clk_50M,//50M
input rst_button,//复位
//开关
input Selection_of_05,//选5元商品
input Selection_of_10,//选10元商品
input Selection_of_15,//选15元商品
input Selection_of_20,//选20元商品
//开关
input throw_into_01_down,//投1元
input throw_into_01coin_down,//投1元硬币
input throw_into_05_down,//投5元
input throw_into_10_down,//投10元
input throw_into_20_down,//投20元
//按键
input confirm_button,//确认购买，低电平有效
input Give_change_button,//不买退钱，低电平有效
input time30s_change_button,//30s计时退钱
output [3:0] state_out,
input wait_second_time,
output [7:0] total_throw_inmoney_out,//投入总钱币
output [7:0] total_need_money_out,//选中商品价钱
output [7:0] total_refund_money_out//找零金额
);
parameter state_0=4'd0;
parameter state_1=4'd1;//选择
parameter state_2=4'd2;//
parameter state_3=4'd3;//
parameter state_4=4'd4;//找零时间4秒
parameter state_5=4'd5;//找零20元
parameter state_6=4'd6;//找零15元
parameter state_7=4'd7;//找零10元
parameter state_8=4'd8;//找零5元
parameter state_9=4'd9;//结束

代码文件（付费下载）：
