波形发生器设计VHDL代码Quartus仿真

名称：波形发生器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

波形发生器

1、可以生成三角波、正弦波、锯齿波

2、通过按键切换不同的波形

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

波形发生器设计.doc

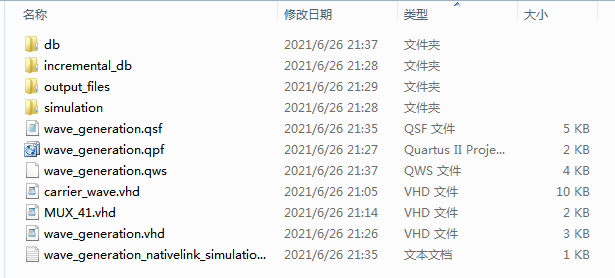

1.工程文件

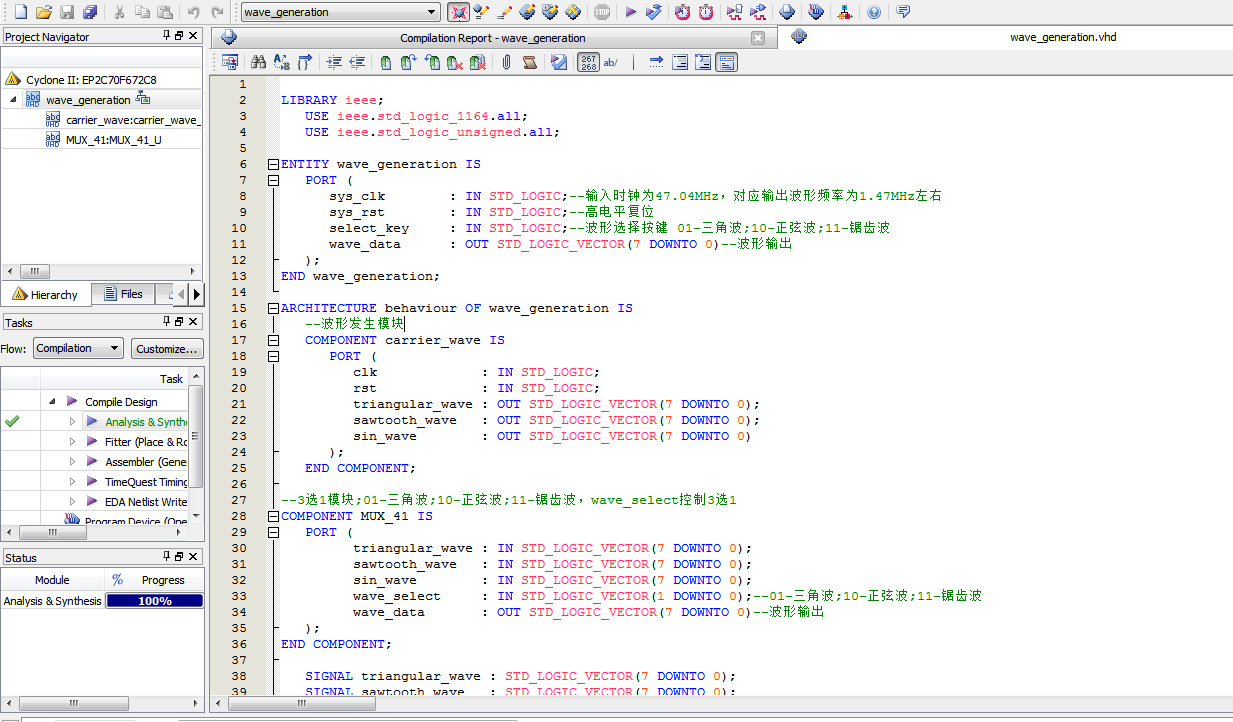

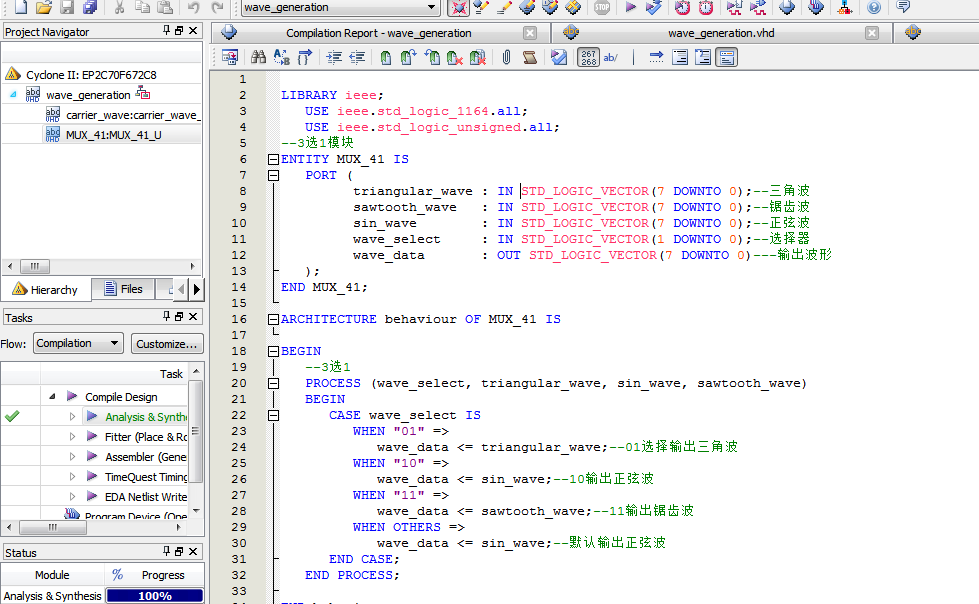

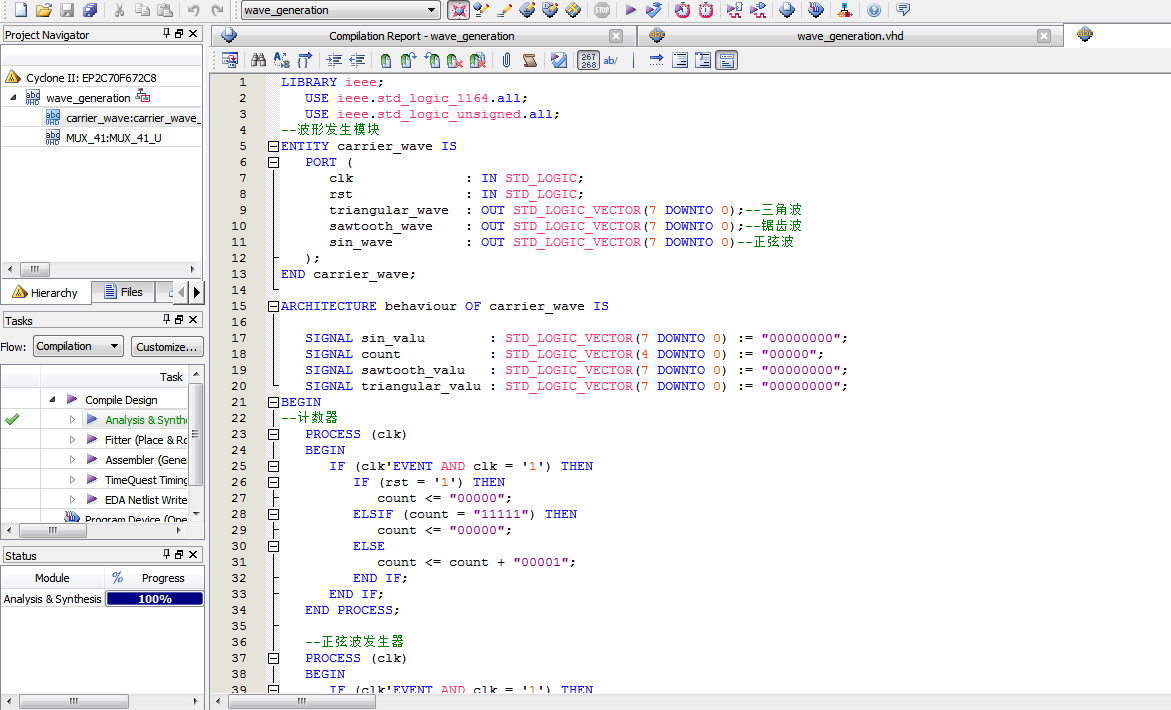

2.程序文件

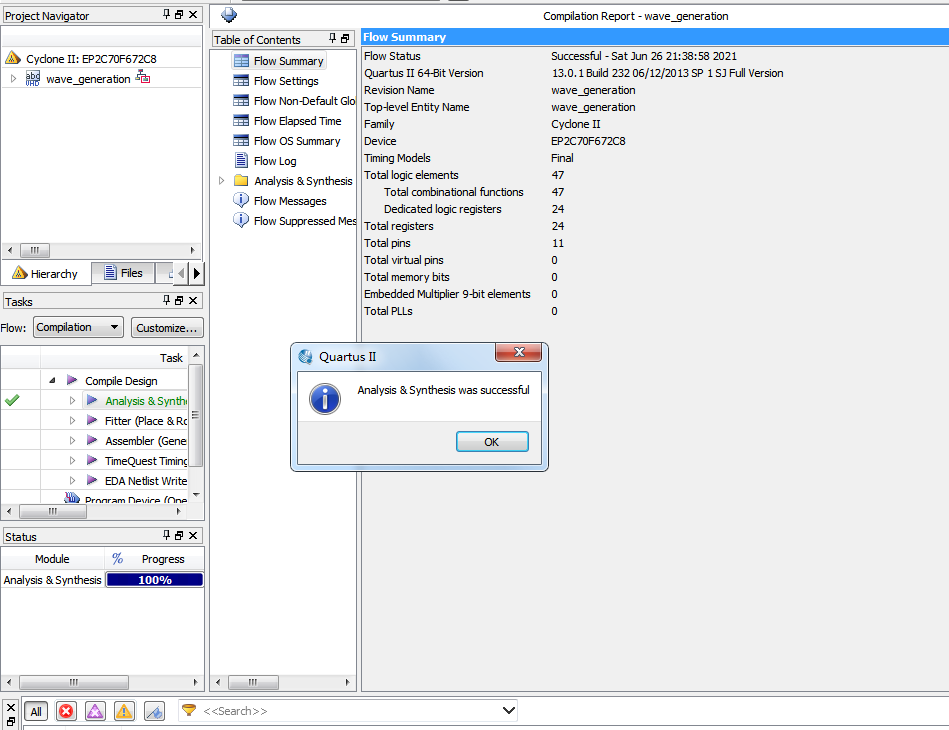

3.程序运行

4.RTL图

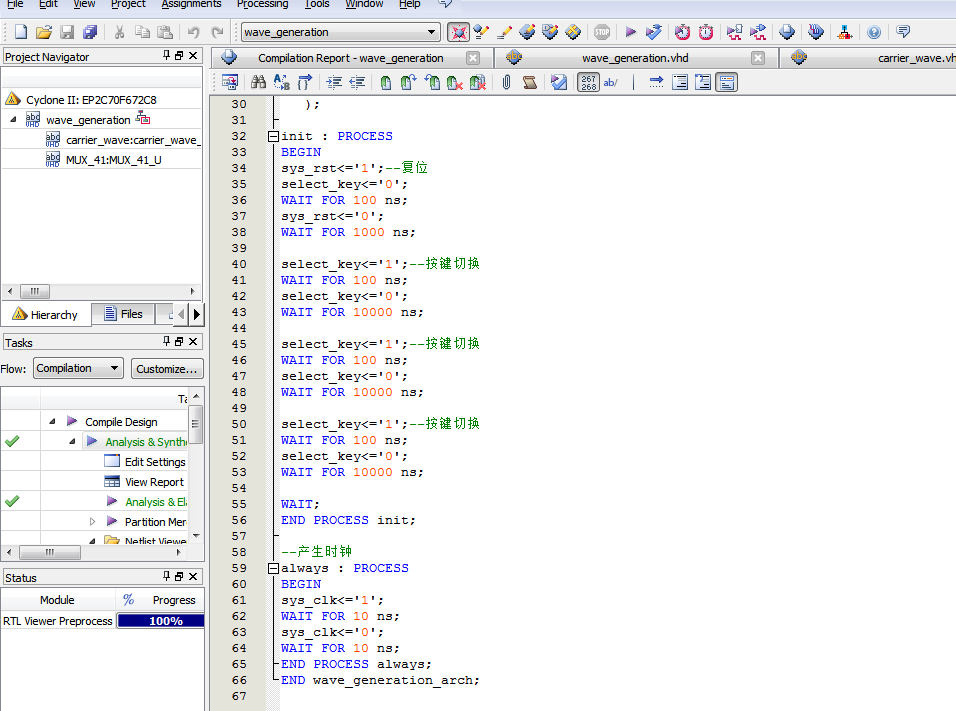

5.仿真文件

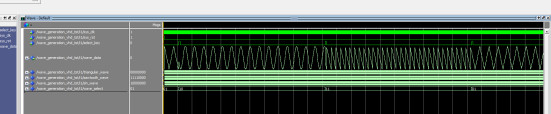

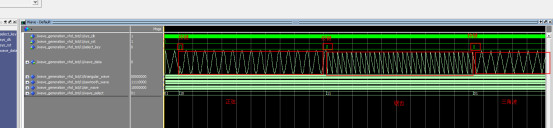

6.程序仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
ENTITY wave_generation IS
   PORT (
      sys_clk        : IN STD_LOGIC;--输入时钟为47.04MHz，对应输出波形频率为1.47MHz左右
      sys_rst        : IN STD_LOGIC;--高电平复位
      select_key     : IN STD_LOGIC;--波形选择按键 01-三角波;10-正弦波;11-锯齿波
      wave_data      : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--波形输出
   );
END wave_generation;
ARCHITECTURE behaviour OF wave_generation IS
   --波形发生模块
COMPONENT carrier_wave IS
      PORT (
         clk             : IN STD_LOGIC;
         rst             : IN STD_LOGIC;
         triangular_wave : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         sawtooth_wave   : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         sin_wave        : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;
--3选1模块;01-三角波;10-正弦波;11-锯齿波，wave_select控制3选1
COMPONENT MUX_41 IS
   PORT (
         triangular_wave : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         sawtooth_wave   : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         sin_wave        : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         wave_select     : IN STD_LOGIC_VECTOR(1 DOWNTO 0);--01-三角波;10-正弦波;11-锯齿波
         wave_data       : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--波形输出
   );
END COMPONENT;

   SIGNAL triangular_wave : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL sawtooth_wave   : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL sin_wave        : STD_LOGIC_VECTOR(7 DOWNTO 0);
SIGNAL wave_select : STD_LOGIC_VECTOR(1 DOWNTO 0):="01";
BEGIN

   PROCESS (select_key)
   BEGIN
      IF (select_key'EVENT AND select_key = '1') THEN--按键按下，切换波形类型
         IF (wave_select = "11") THEN
            wave_select <= "01";
         ELSE
            wave_select <= wave_select + "01";
         END IF;
      END IF;
   END PROCESS;
