名称：按键和数码管测试设计Verilog代码VIVADO  ARTIX-7开发板

软件：VIVADO

语言：Verilog

代码功能：

按键和数码管测试

按下按键，则8位数码管显示对应的按键值,本试验用来验证8位数码管和5个按键，按下按键，则8位数码管显示对应的按键值。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

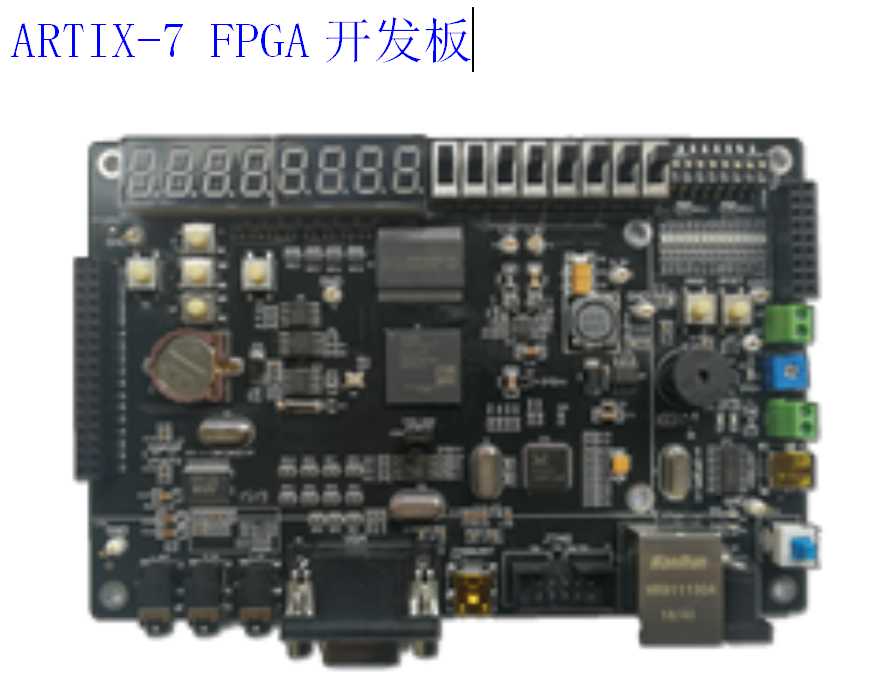

本代码已在ARTIX-7开发板验证，ARTIX-7开发板如下，其他开发板可以修改管脚适配：

设计文档：

6.按键和数码管测试用例说明.docx

1实验简介

本试验用来验证8位数码管和5个按键，按下按键，则8位数码管显示对应的按键值。

2实验原理

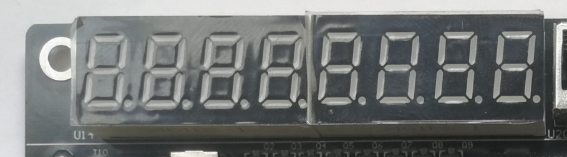

先来了解一下数码管的工作原理，7段数码管（即便有小数点，我们也习惯的称呼为7段数码管）是指着 7个发光二极管而言的。任意一个 0-9 的阿拉伯数字的显示，只要通过这 7个发光二极管进行亮或灭的组合都可以实现。例如，我们要显示数字 0， 那么只要让发光二极管 a、b、c、d、e、f 点亮（g 和 dot 熄灭）就可以了。

我们开发板上采用了8位7段数码管，即可以通过FPGA控制输出8个7段数码管。我们通过按键来控制数码管的显示，即8位数码管显示对应的按键值。

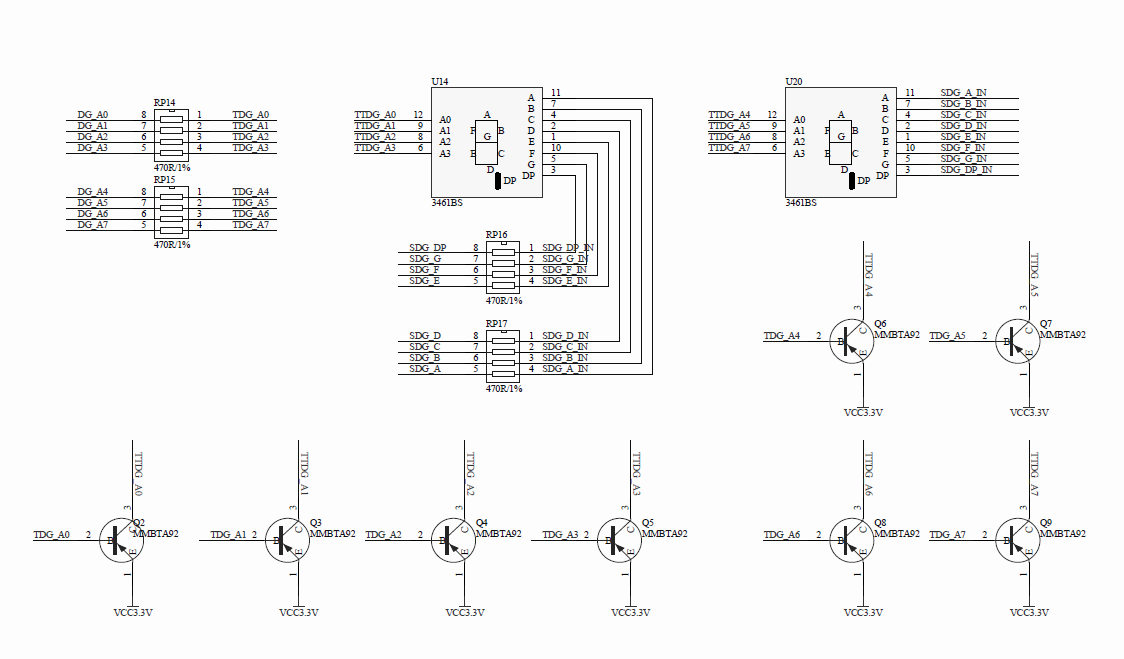

 开发板数码管原理图设计如下，数码管一共是8个引脚，然后加上8个控制信号引脚，一共是16个引脚，如图16.2所示，其中SDG_DP、SDG_G、SDG_F、SDG_E、SDG_D、SDG_C、SDG_B、SDG_A是对应数码管的A，B，C，D，E，F，G，H(即点DP)；DG_A0、DG_A1、DG_A2、DG_A3、DG_A4、DG_A5、DG_A6、DG_A7是八个数码管的八个控制引脚，也是低电平有效，当控制引脚为低电平时，对应的数码管有了供电电压，这样数码管才能点亮，否则无论数码管的段如何变化，也不能点亮对应的数码管。

3程序设计

数码管试验的FPGA管脚如下：

按键的FPGA管脚如下：

程序主要包括主程序、PLL时钟产生模块以及数码管显示模块，工程代码较简单，注释详细，具体内容可打开工程代码查看。

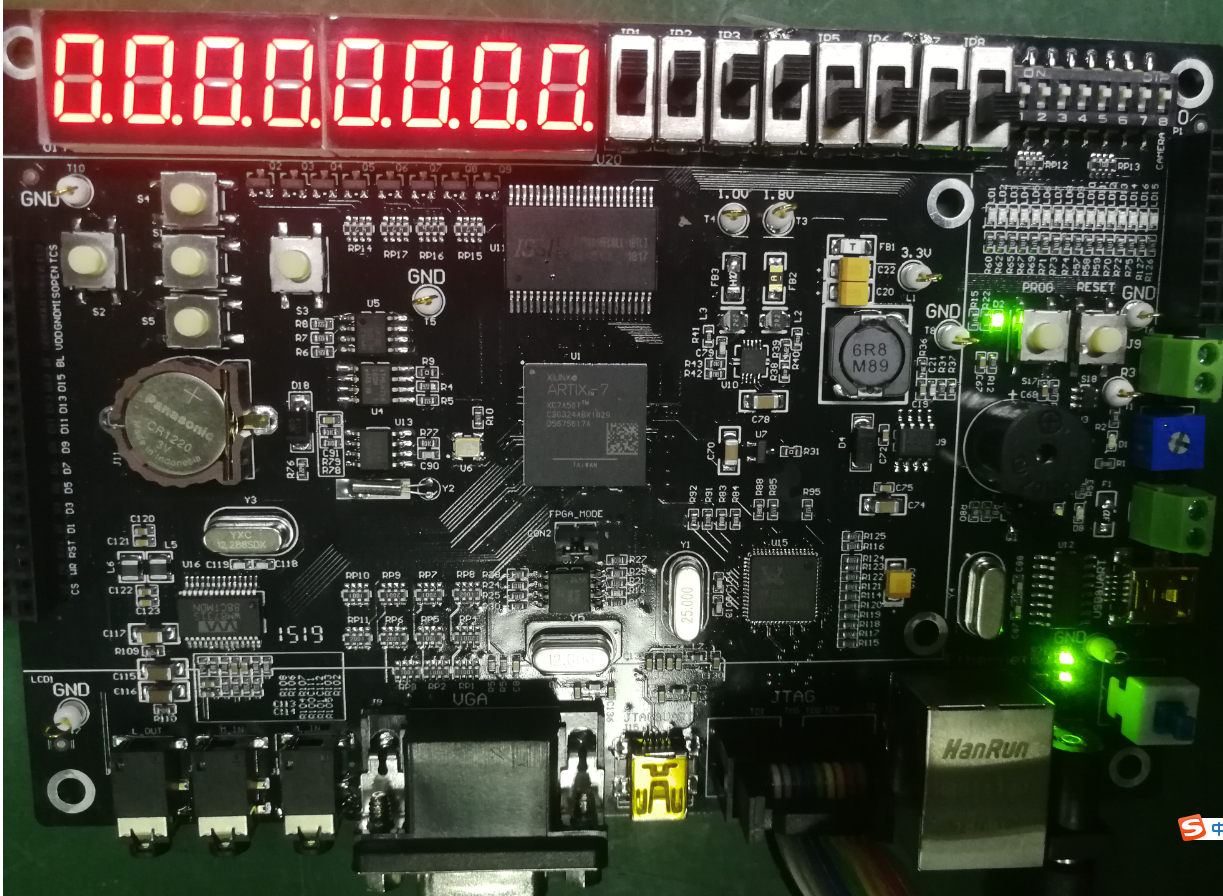

4.实验现象

将目录“... \at7_prj_06\at7_prj\at7_prj.runs\impl_1”文件夹下的 at7_prj.bit 文件下载到开发

板上，分别按住按键，则数码管显示相应的按键值。

部分代码展示:

/////////////////////////////////////////////////////////////////////////////
module arykeyscan(
input clk,//外部输入25MHz时钟信号
input rst_n,//外部输入复位信号，低电平有效
input[3:0] key_h,//4个行按键输入，未按下为高电平，按下后为低电平
output reg[3:0] key_v,//4个列按键输出
output reg[15:0] display_num//数码管显示数据，[15:12]--数码管千位，[11:8]--数码管百位，[7:4]--数码管十位，[3:0]--数码管个位
    );
//-------------------------------------
//列按键键值采样
wire[3:0] keyh_value;//列按键按下键值，高电平有效
sigkeyscanuut_sigkeyscan(
.clk(clk),//外部输入25MHz时钟信号
.rst_n(rst_n),//外部输入复位信号，低电平有效
.key_h(key_h),//4个独立按键输入，未按下为高电平，按下后为低电平
.keyh_value(keyh_value)//行按键键值，高电平有效
    );

//-------------------------------------
//状态机采样键值
reg[3:0] nstate,cstate;
parameter K_IDLE = 4'd0;//空闲状态，等待
parameter K_H1OL = 4'd1;//key_v[0]拉低
parameter K_H2OL = 4'd2;//key_v[1]拉低
parameter K_H3OL = 4'd3;//key_v[2]拉低
parameter K_H4OL = 4'd4;//key_v[3]拉低
parameter K_CHCK = 4'd5;
