AD芯片ADC081S101测试试验设计Verilog代码VIVADO ARTIX-7开发板

名称：AD芯片ADC081S101测试试验设计Verilog代码VIVADO  ARTIX-7开发板

软件：VIVADO

语言：Verilog

代码功能：

AD芯片ADC081S101测试试验

定时采集输入模拟电压，显示到数码管上

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在ARTIX-7开发板验证，ARTIX-7开发板如下，其他开发板可以修改管脚适配：

设计文档：

9.AD数码管显示例程说明.docx

AD数码管显示例程

1实验简介

本实验练习使用ADC，实验中使用的ADC模块型号为ADC081S101EVAL，最大采样率为20MHz，精度为8位。实验中通过调节电位器R3，调整ADC采集电压值，并通过数码管显示电压值大小。

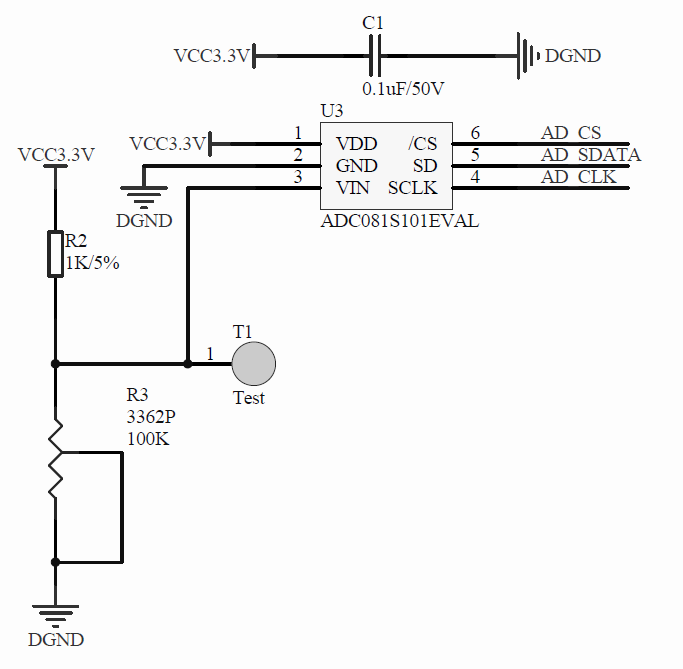

图1、ADC081S101EVAL电压采集电路

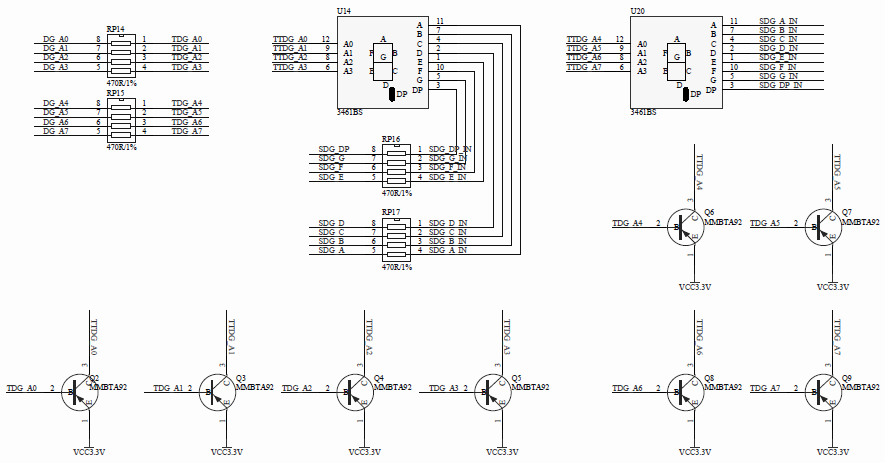

图2、6位数码管电路

2 实验过程

本实验例程，通过调节电位器调整ADC芯片采集的输入电压，FPGA提供ADC芯片驱动信号并读取其输出采集电压值的数据，同时通过数码管显示ADC采集电压值大小。

2.1、ADC时序

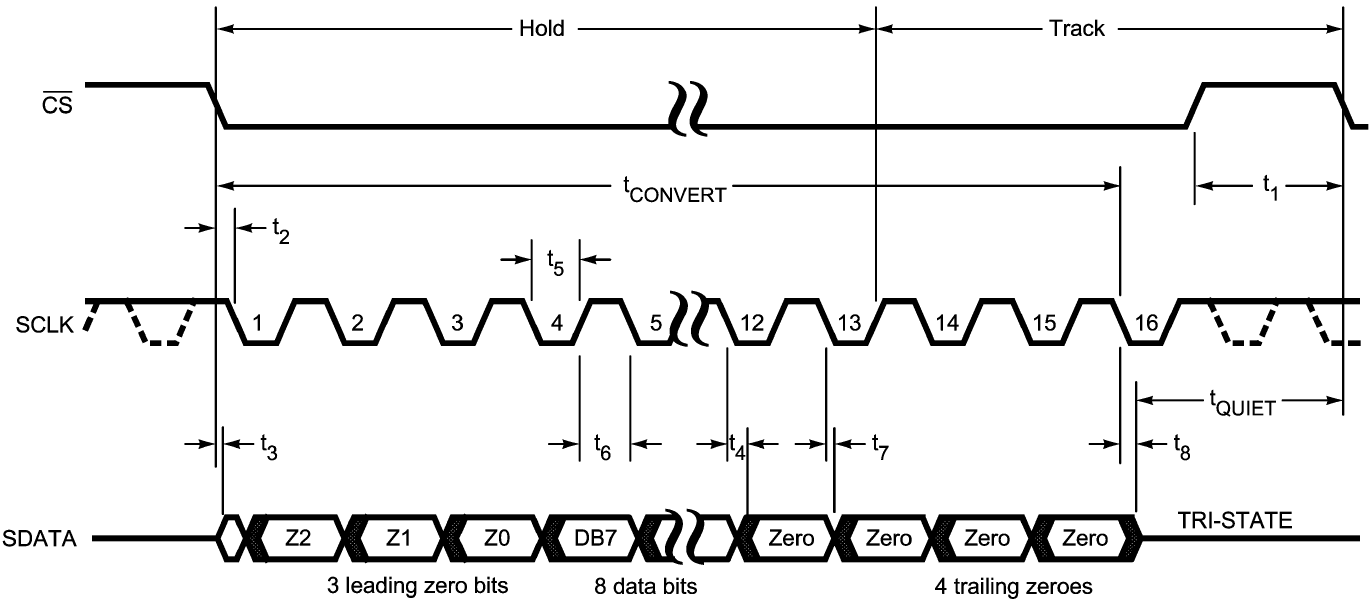

图3、ADC081S101时序图

通过此时序图，我们可以看到，无需对ADC芯片进行配置，只需要我们提供时钟SCLK和CS片选信号，芯片就可以直接进行数据采集了，操作非常简便。

2.2、数码管原理

图2所示的是6位共阳数码管，通过FPGA给与引脚低电平即可点亮数码管LED灯。在本实验中，由于ADC采集电压最大为3.3V，所以最左边数码管显示最高位，同时带小数点，右边5位数码管显示小数位。在数码管显示时，采用“同步动态扫描”，是指“行信号”和“列信号”同步扫描。

3 程序设计

程序设计比较简单，功能是FPGA驱动ADC081S101芯片不断采集电压值并送到数码管进行显示。

代码说明：

at7_prj9_top.v是顶层模块，包含ad_mod.v，ad_data_pro_mod.v，display1_mod.v，display2_6_mod.v和digled_time_mod.v模块。

ad_mod.v是ADC的电压读取模块，实时读取电压值；ad_data_pro_mod.v是十六进制转换十进制模块；display1_mod.v是数码管最左边一位带小数点的显示模块；display2_6_mod.v是数码管右边五位显示模块；digled_time_mod.v是数码管显示时采用“同步动态扫描”功能的模块。

4 实验现象

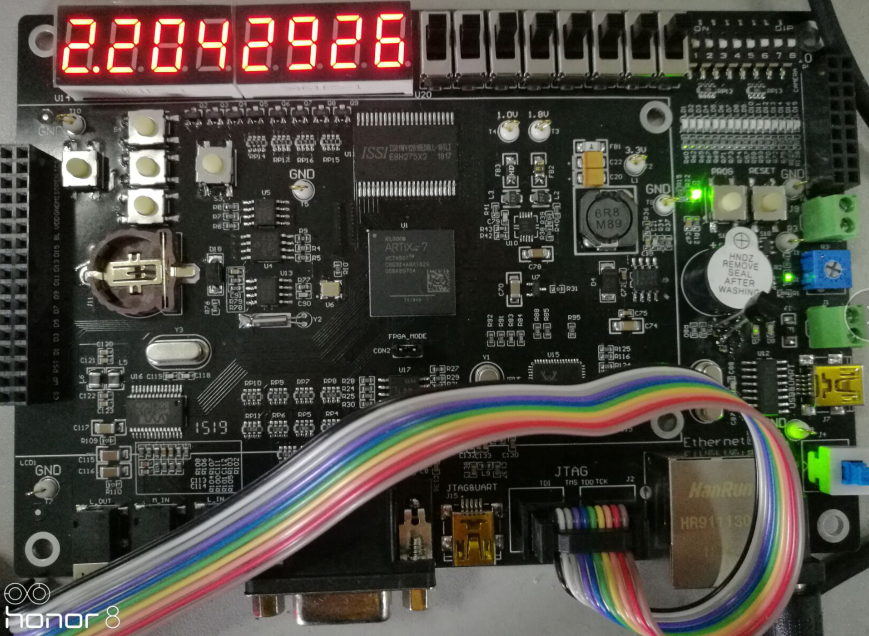

编译综合完成后下载程序到开发板中，可以看到数码管不断的显示ADC采集到的电压值，通过调节电位器R3可以看到电压值在实时变化，增加或者减小。

部分代码展示:

`timescale 1ns/100ps
module ad_data_pro_mod(
                      clk_8m     ,
                      rst_n      ,
                      ad_data    ,

                      dig_led1   ,
                      dig_led2   ,
                      dig_led3   ,
                      dig_led4   ,
                      dig_led5   ,
                      dig_led6   ,
                      dig_led7   ,
                      dig_led8

                    );


input                 clk_8m     ;
input                 rst_n      ;
input    [7:0]        ad_data    ;
output   [3:0]        dig_led1   ;
output   [3:0]        dig_led2   ;
output   [3:0]        dig_led3   ;
output   [3:0]        dig_led4   ;
output   [3:0]        dig_led5   ;
output   [3:0]        dig_led6   ;
output   [3:0]        dig_led7   ;
output   [3:0]        dig_led8   ;
reg      [24:0]       buf_data1  ;
reg      [24:0]       buf_data2  ;
reg      [3:0]        minus_state;
reg      [3:0]        dig_led1   ;
reg      [3:0]        dig_led2   ;
reg      [3:0]        dig_led3   ;
reg      [3:0]        dig_led4   ;
reg      [3:0]        dig_led5   ;
reg      [3:0]        dig_led6   ;
reg      [3:0]        dig_led7   ;
reg      [3:0]        dig_led8   ;
reg      [3:0]        dig_led1_buf   ;
reg      [3:0]        dig_led2_buf   ;
reg      [3:0]        dig_led3_buf   ;
reg      [3:0]        dig_led4_buf   ;
reg      [3:0]        dig_led5_buf   ;
reg      [3:0]        dig_led6_buf   ;
reg      [3:0]        dig_led7_buf   ;
reg      [3:0]        dig_led8_buf   ;
always @(posedge clk_8m or negedge rst_n)
begin
     if(!rst_n)
     begin
          buf_data1 <= 25'd0;
     end
