Basys3开发板实现UART串口发送和接收verilog

Basys3开发板实现串口发送和接收verilog

名称：Basys3开发板实现串口发送和接收（代码在文末付费下载）

软件：VIVADO

语言：Verilog

要求：Basys3开发板实现串口发送和接收，内部实现数据自动递增发送和接收

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

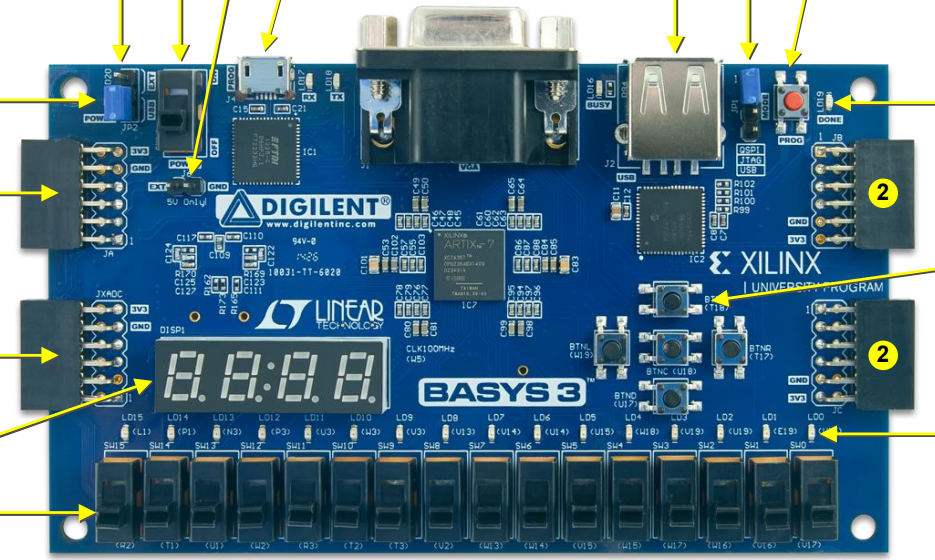

本代码已在Basys3开发板验证，开发板如下，其他开发板可以修改管脚适配：

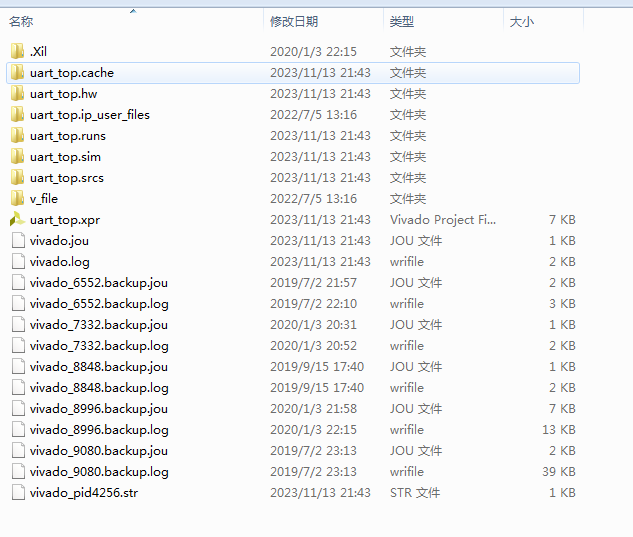

工程文件

程序文件

程序编译

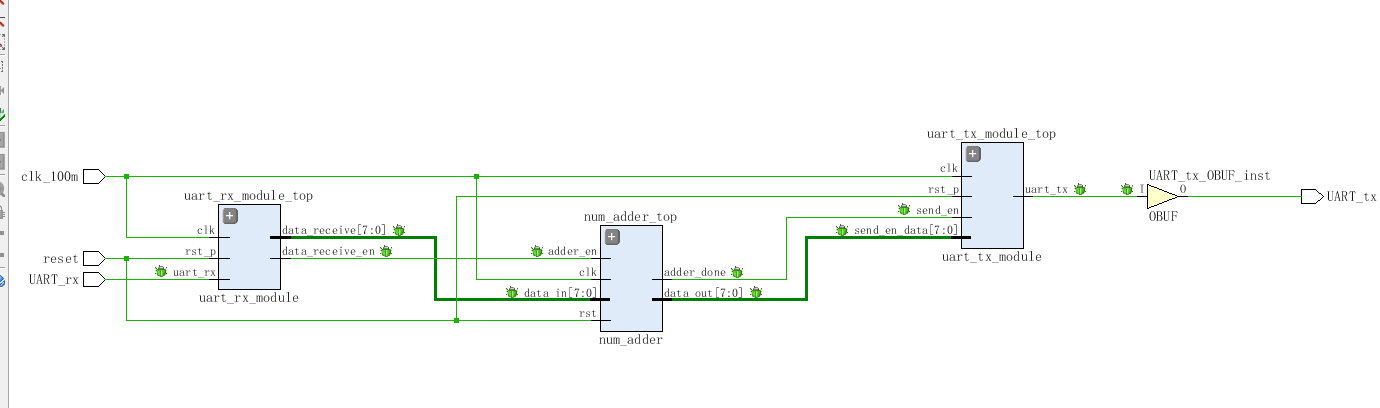

RTL图

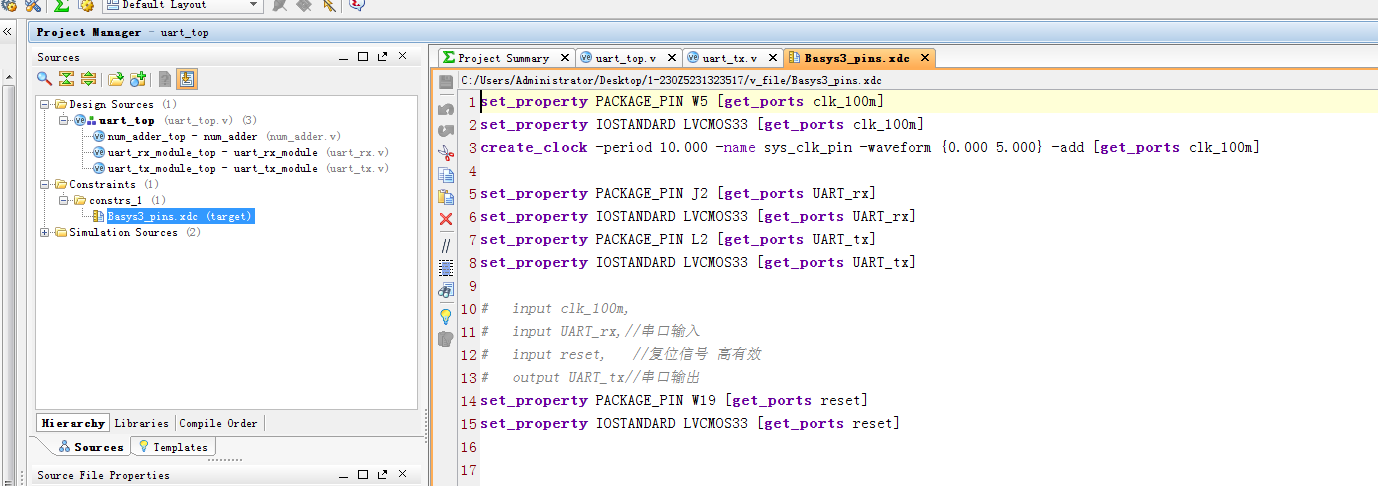

管脚分配

顶层模块

module uart_top

(

input clk_100m,

input UART_rx,//串口输入

input reset,   //复位信号 高有效

output UART_tx//串口输出

);

wire data_receive_en;       //接收完成指示位

wire [7:0] data_receive;    //接收到的数据

wire [7:0]uart_tx_data;     //要发送的数据

wire uart_tx_en;            //发送使能指示位

//计算模块

num_adder num_adder_top(

.clk(clk_100m),

.rst(reset),

.adder_en(data_receive_en),     //计算使能信号

.data_in(data_receive),

.data_out(uart_tx_data),

. adder_done(uart_tx_en)   //计算结束信号

    );

//串口接收模块

uart_rx_module uart_rx_module_top

(

.clk(clk_100m),

.rst_p(reset),

.uart_rx(UART_rx),

.data_receive_en(data_receive_en),

.data_receive(data_receive)

);

//串口发送模块

uart_tx_module uart_tx_module_top(

.clk(clk_100m),

.rst_p(reset),

.send_en_data(uart_tx_data),

.send_en(uart_tx_en),

.uart_tx(UART_tx)

);

代码文件（付费下载）：
