4人抢答器设计Verilog代码Quartus DE10开发板

名称：4人抢答器设计Verilog代码Quartus  DE10开发板

软件：Quartus

语言：Verilog

代码功能：

4人抢答器

设计要求

1.此抢答器可供4组选手参加比赛使用。每组选手控制一个按钮,用以发出抢答信号

2.开始抢答后,最先发出抡抢答信号组所对应的LED灯点亮,并发出声音表示抢答成功,此时其他三组的按钮不再起作用

3.主持人可通过另一按钮将其进行复位

4.增加计分模块,每个选手的计分用两位数码管显示。自定义其它功能

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

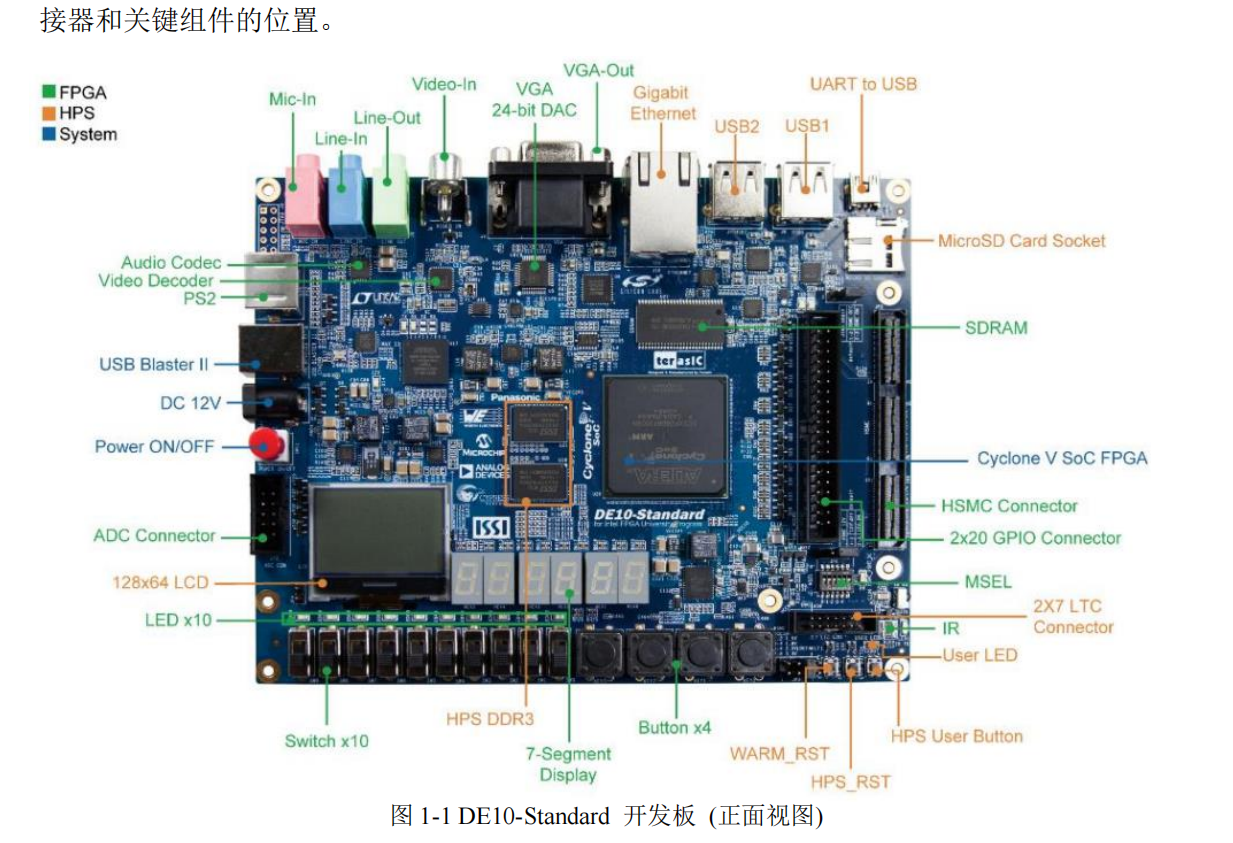

本代码已在DE10开发板验证，DE10开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

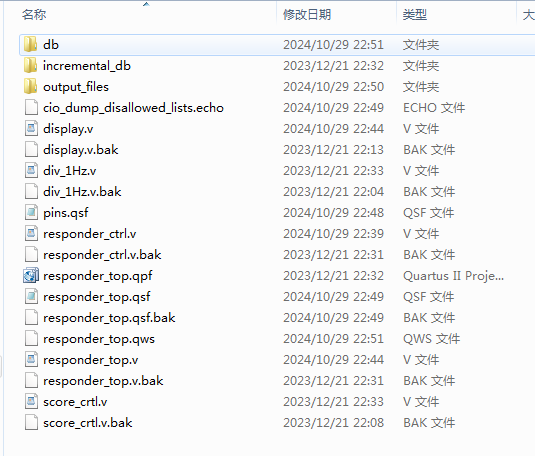

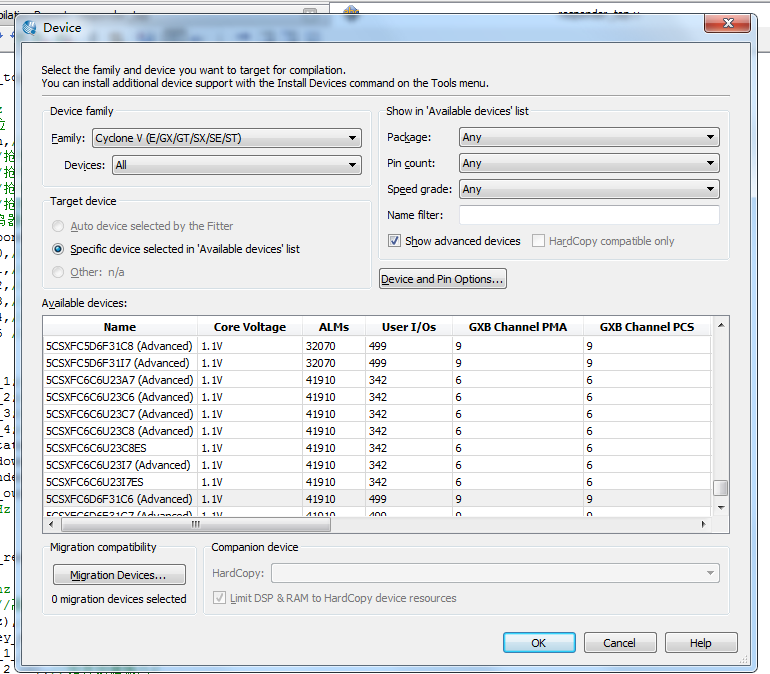

1. 工程文件

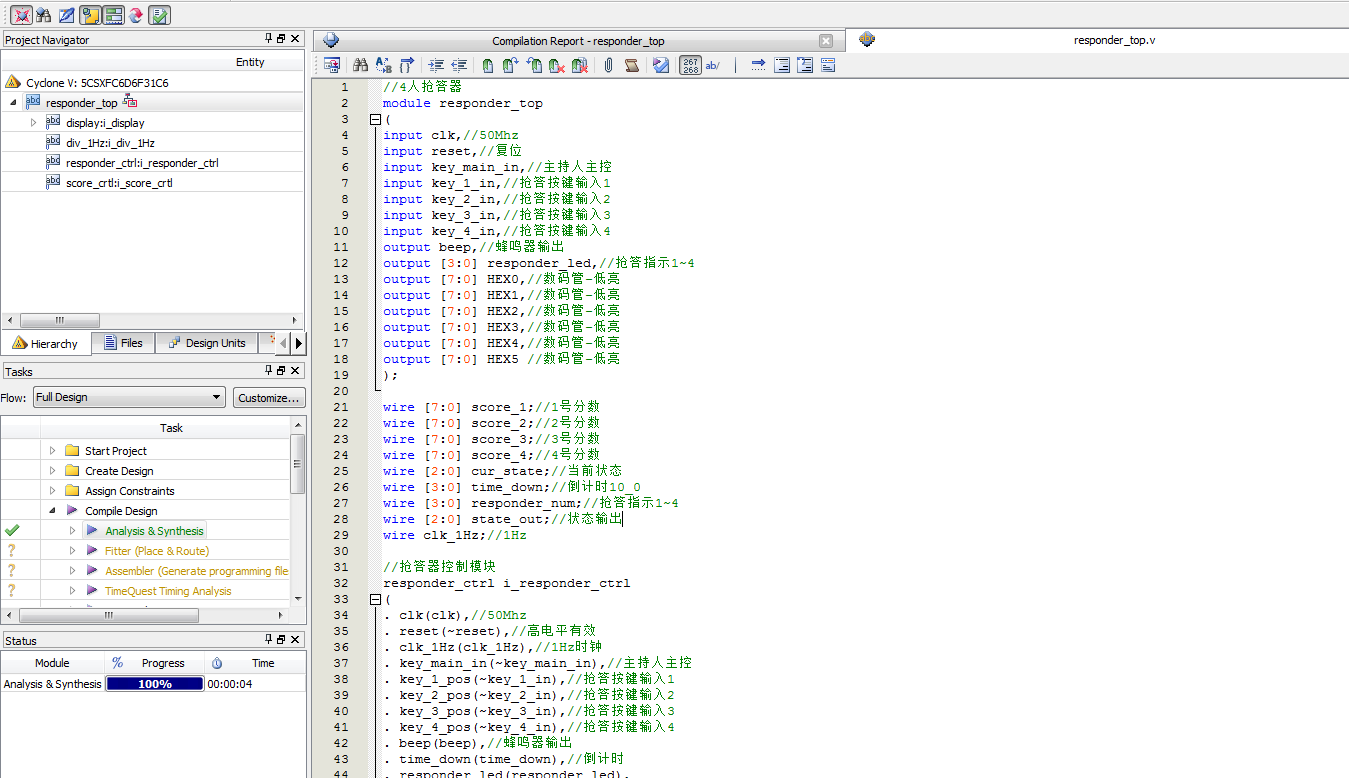

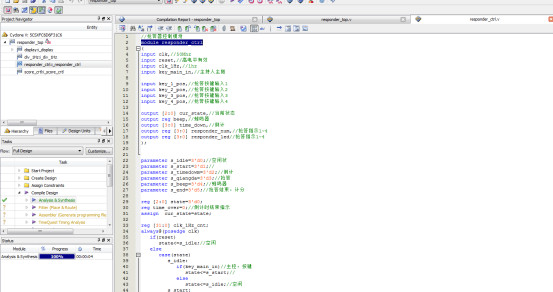

2. 程序文件

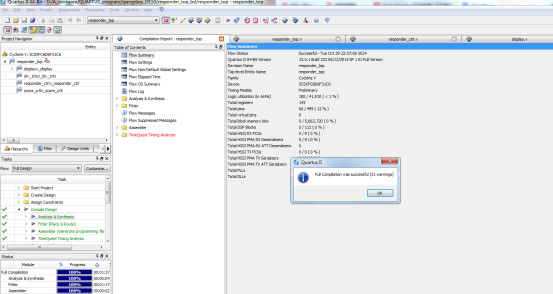

3. 程序编译

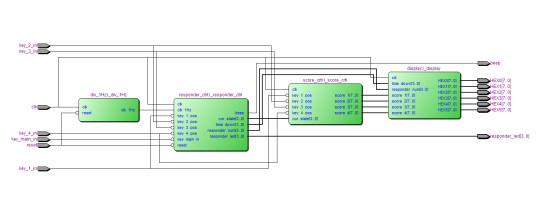

4. RTL图

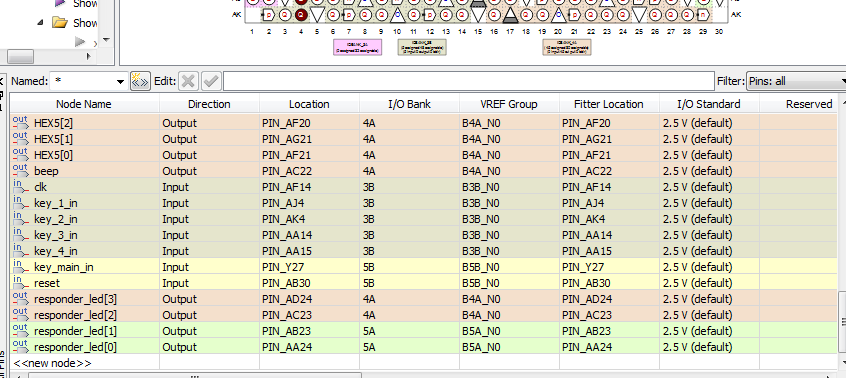

5. 管脚分配

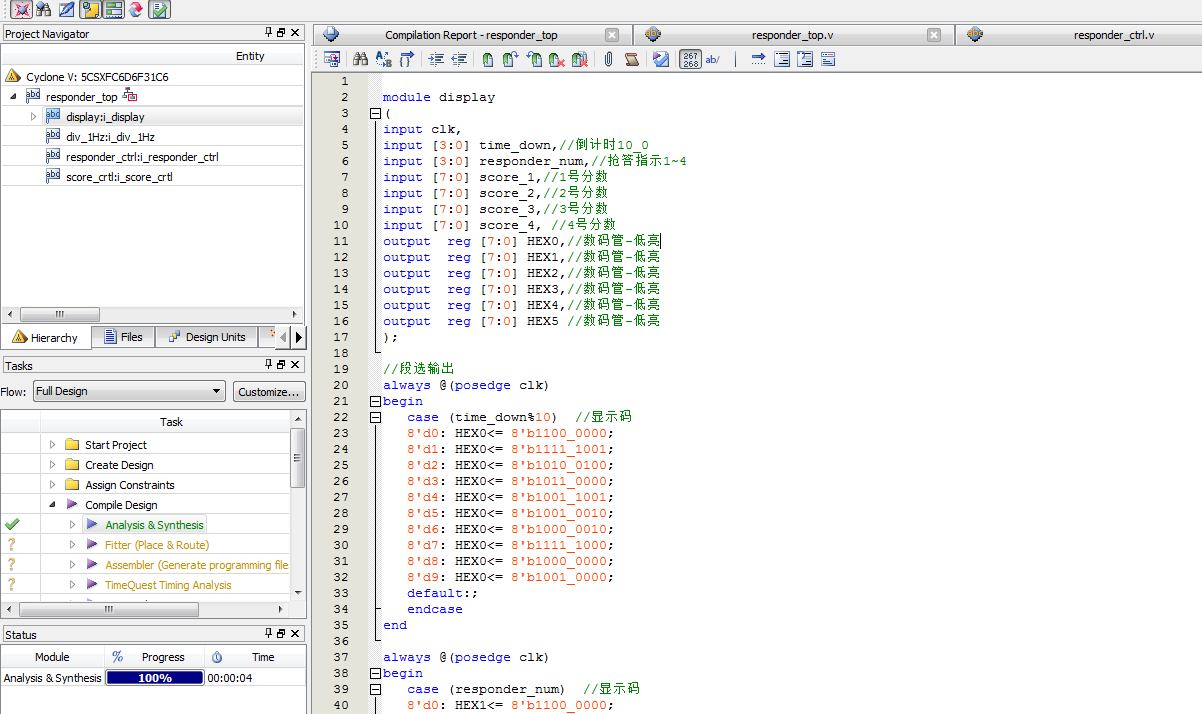

部分代码展示:

module display
(
input clk,
input [3:0] time_down,//倒计时10_0
input [3:0] responder_num,//抢答指示1~4
input [7:0] score_1,//1号分数
input [7:0] score_2,//2号分数
input [7:0] score_3,//3号分数
input [7:0] score_4, //4号分数
output  reg [7:0] HEX0,//数码管-低亮
output  reg [7:0] HEX1,//数码管-低亮
output  reg [7:0] HEX2,//数码管-低亮
output  reg [7:0] HEX3,//数码管-低亮
output  reg [7:0] HEX4,//数码管-低亮
output  reg [7:0] HEX5 //数码管-低亮
);
//段选输出
always @(posedge clk)
begin
case (time_down%10)  //显示码
8'd0: HEX0<= 8'b1100_0000;
8'd1: HEX0<= 8'b1111_1001;
8'd2: HEX0<= 8'b1010_0100;
8'd3: HEX0<= 8'b1011_0000;
8'd4: HEX0<= 8'b1001_1001;
8'd5: HEX0<= 8'b1001_0010;
8'd6: HEX0<= 8'b1000_0010;
8'd7: HEX0<= 8'b1111_1000;
8'd8: HEX0<= 8'b1000_0000;
8'd9: HEX0<= 8'b1001_0000;
default:;
endcase
end
always @(posedge clk)
begin
case (responder_num)  //显示码
8'd0: HEX1<= 8'b1100_0000;
8'd1: HEX1<= 8'b1111_1001;
8'd2: HEX1<= 8'b1010_0100;
8'd3: HEX1<= 8'b1011_0000;
8'd4: HEX1<= 8'b1001_1001;
8'd5: HEX1<= 8'b1001_0010;
8'd6: HEX1<= 8'b1000_0010;
8'd7: HEX1<= 8'b1111_1000;
8'd8: HEX1<= 8'b1000_0000;
8'd9: HEX1<= 8'b1001_0000;
default:;
endcase
end
always @(posedge clk)
begin
case (score_1[3:0])  //显示码
8'd0: HEX2<= 8'b1100_0000;
8'd1: HEX2<= 8'b1111_1001;
8'd2: HEX2<= 8'b1010_0100;
8'd3: HEX2<= 8'b1011_0000;
8'd4: HEX2<= 8'b1001_1001;
8'd5: HEX2<= 8'b1001_0010;
8'd6: HEX2<= 8'b1000_0010;
8'd7: HEX2<= 8'b1111_1000;
8'd8: HEX2<= 8'b1000_0000;
8'd9: HEX2<= 8'b1001_0000;
default:;

代码文件（付费下载）：
