波形发生器设计VHDL代码Quartus仿真

名称：波形发生器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

波形发生器

可以生成方波、三角波、正弦波、锯齿波

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

波形发生器设计.doc

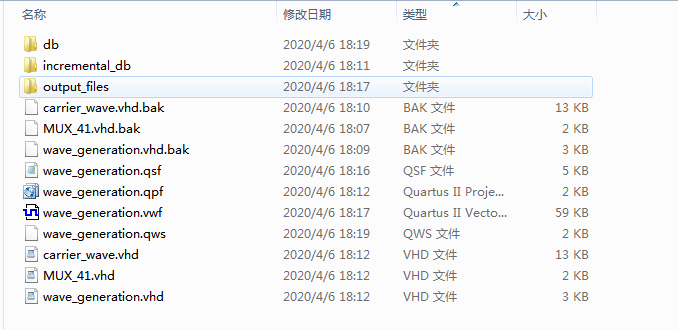

1.工程文件

2.程序文件

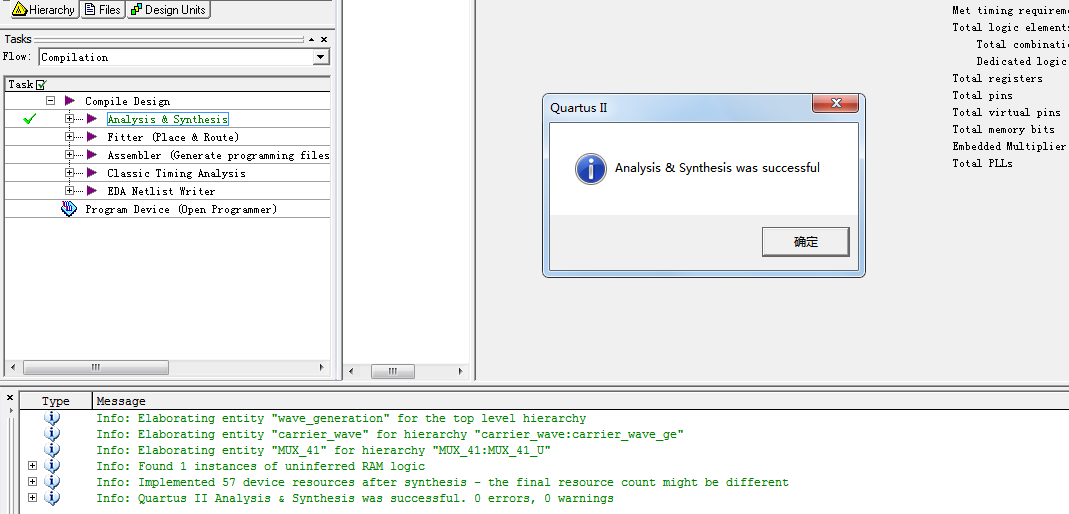

3.程序运行

4.RTL图

5.仿真文件

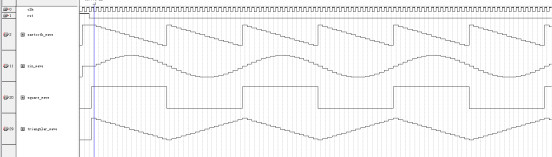

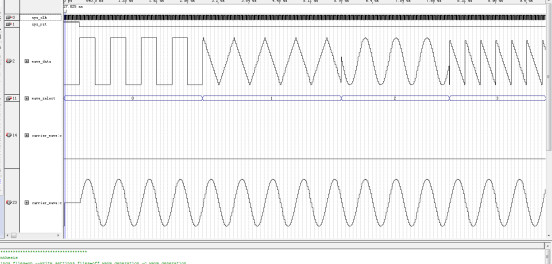

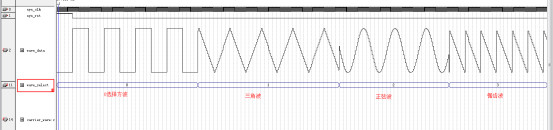

6.程序仿真图

4选一

波形产生模块

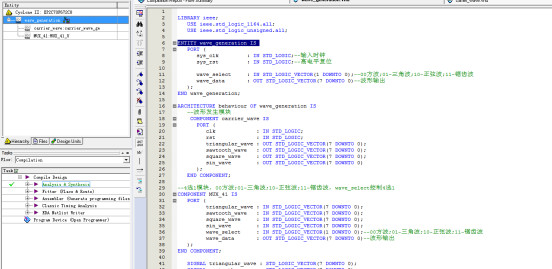

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--波形发生模块
ENTITY carrier_wave IS
   PORT (
      clk              : IN STD_LOGIC;
      rst              : IN STD_LOGIC;
      triangular_wave  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
      sawtooth_wave    : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
      square_wave      : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
      sin_wave         : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
   );
END carrier_wave;
ARCHITECTURE behaviour OF carrier_wave IS

   SIGNAL sin_valu        : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";
   SIGNAL count           : STD_LOGIC_VECTOR(4 DOWNTO 0) := "00000";

   SIGNAL sawtooth_valu   : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";

   SIGNAL square_valu     : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";

   SIGNAL triangular_valu : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";
BEGIN
   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         IF (rst = '1') THEN
            count <= "00000";
         ELSIF (count = "11111") THEN
            count <= "00000";
         ELSE
            count <= count + "00001";
         END IF;
      END IF;
   END PROCESS;
