BPSK调制解调设计VHDL代码Quartus仿真

名称：BPSK调制解调设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：BPSK调制解调

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

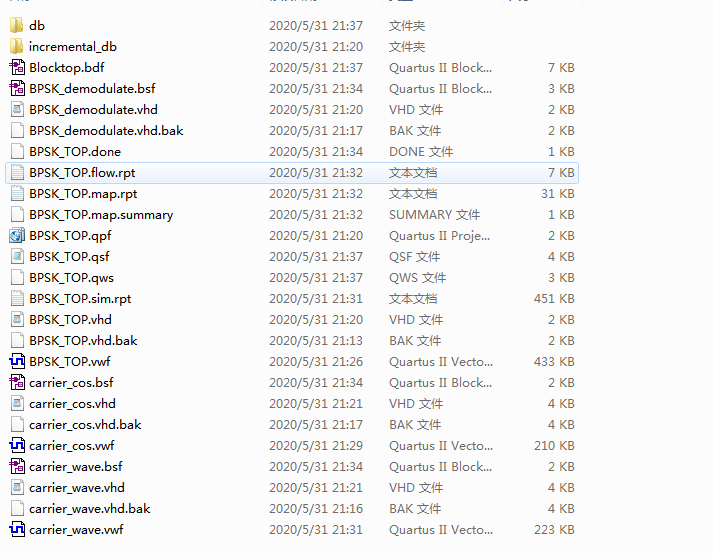

1. 工程文件

Quartus 9.0版本

2. 程序文件

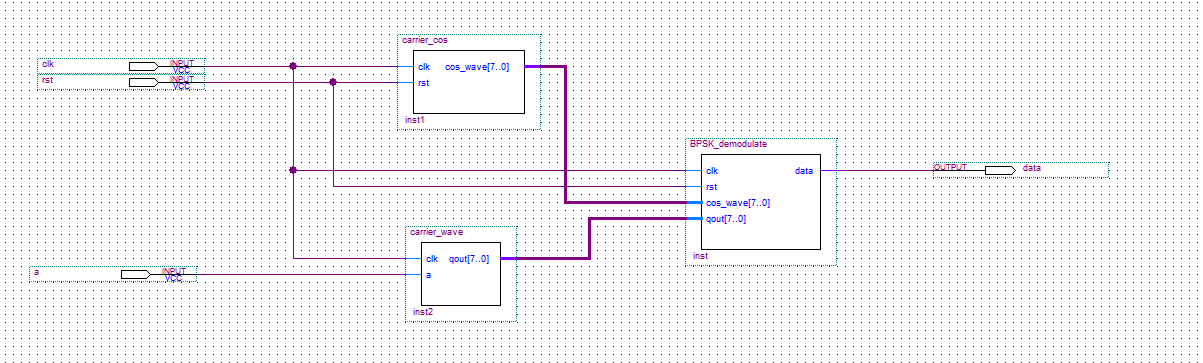

原理图文件

程序文件

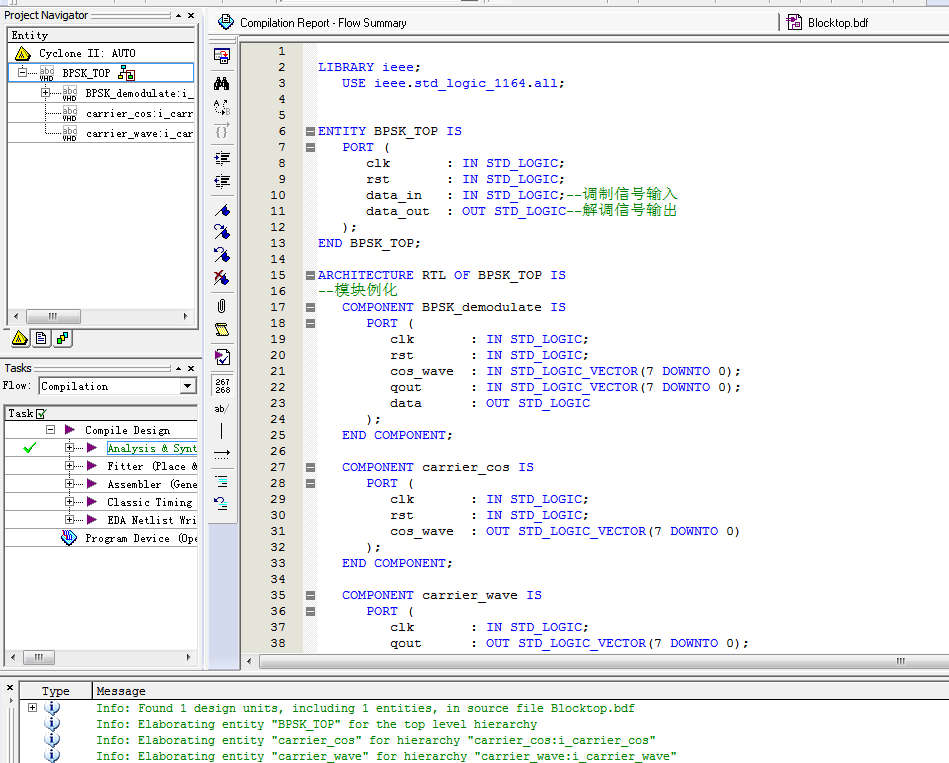

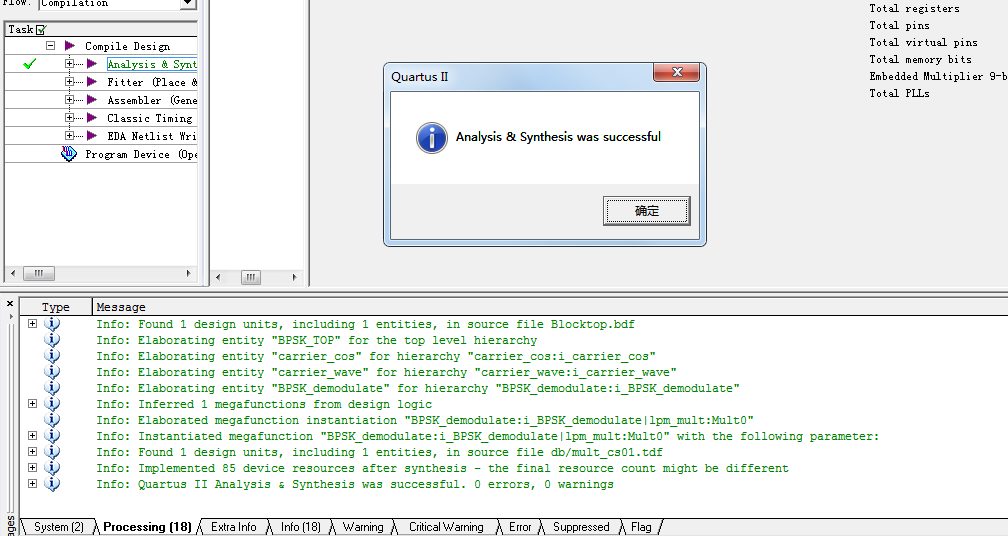

3. 程序编译

4. RTL图

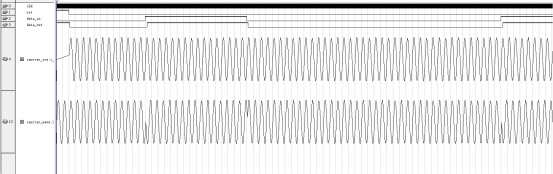

5. 仿真

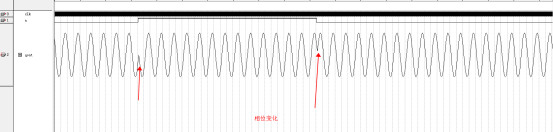

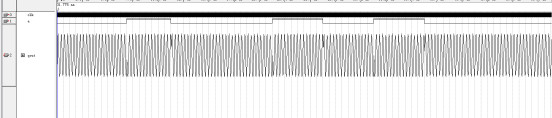

调制模块仿真

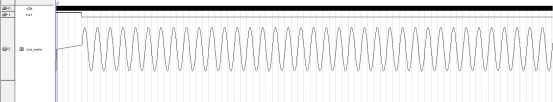

本地载波模块仿真

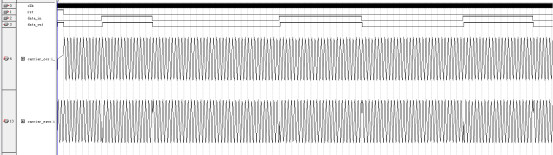

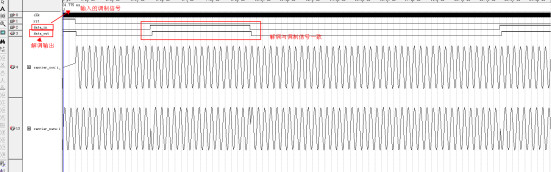

调制解调仿真

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--BPSK解调
ENTITY BPSK_demodulate IS
   PORT (
      clk       : IN STD_LOGIC;
      rst       : IN STD_LOGIC;
      cos_wave  : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
      qout      : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
      data      : OUT STD_LOGIC
   );
END BPSK_demodulate;
ARCHITECTURE RTL OF BPSK_demodulate IS

   SIGNAL cos_mul        : STD_LOGIC_VECTOR(15 DOWNTO 0);

   SIGNAL filter_cos_cnt : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";
   SIGNAL demodulate_a   : STD_LOGIC := '0';
BEGIN
   cos_mul <= ( cos_wave * qout);--载波相乘

   --数字滤波
   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         IF (rst = '1') THEN
            filter_cos_cnt <= "00000000";
         ELSIF (cos_mul(15) = '1') THEN
            filter_cos_cnt <= "00000001";
         ELSIF (filter_cos_cnt = "00000000") THEN
            filter_cos_cnt = "00011001") THEN
            filter_cos_cnt <= "00000000";
         ELSE
            filter_cos_cnt <= filter_cos_cnt + "00000001";
         END IF;
      END IF;
   END PROCESS;
