计时电路设计Verilog代码Quartus仿真

名称：计时电路设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

计时电路设计

(1)具有小时、分钟、秒计时功能,并在数码管上实时显示,显示模式为12小时制和24小时制可选;

(2)可以对时钟进行设置;

(3)具有设置闹钟使能、设置功能,并能进行闹钟提醒

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

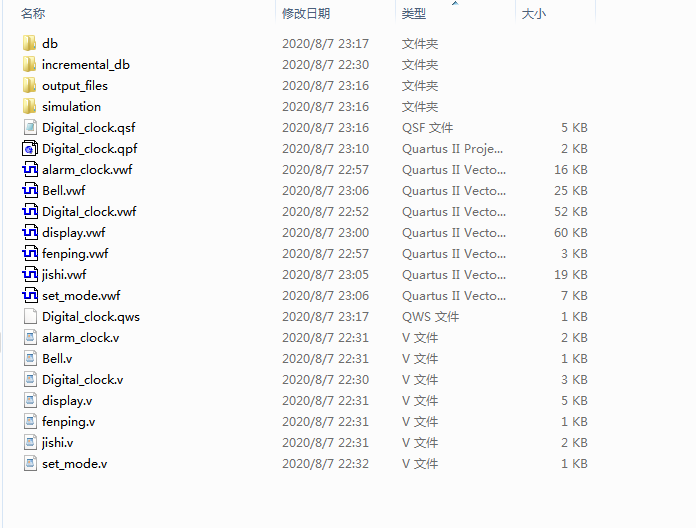

1. 工程文件

QuartusII 9.0版本

2. 程序文件

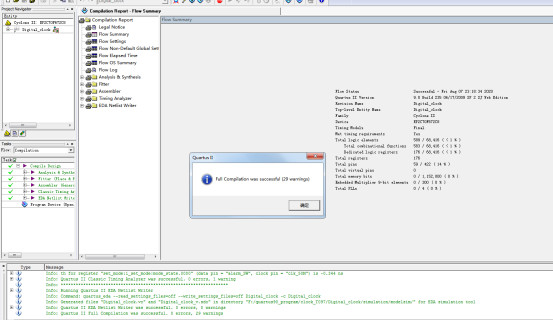

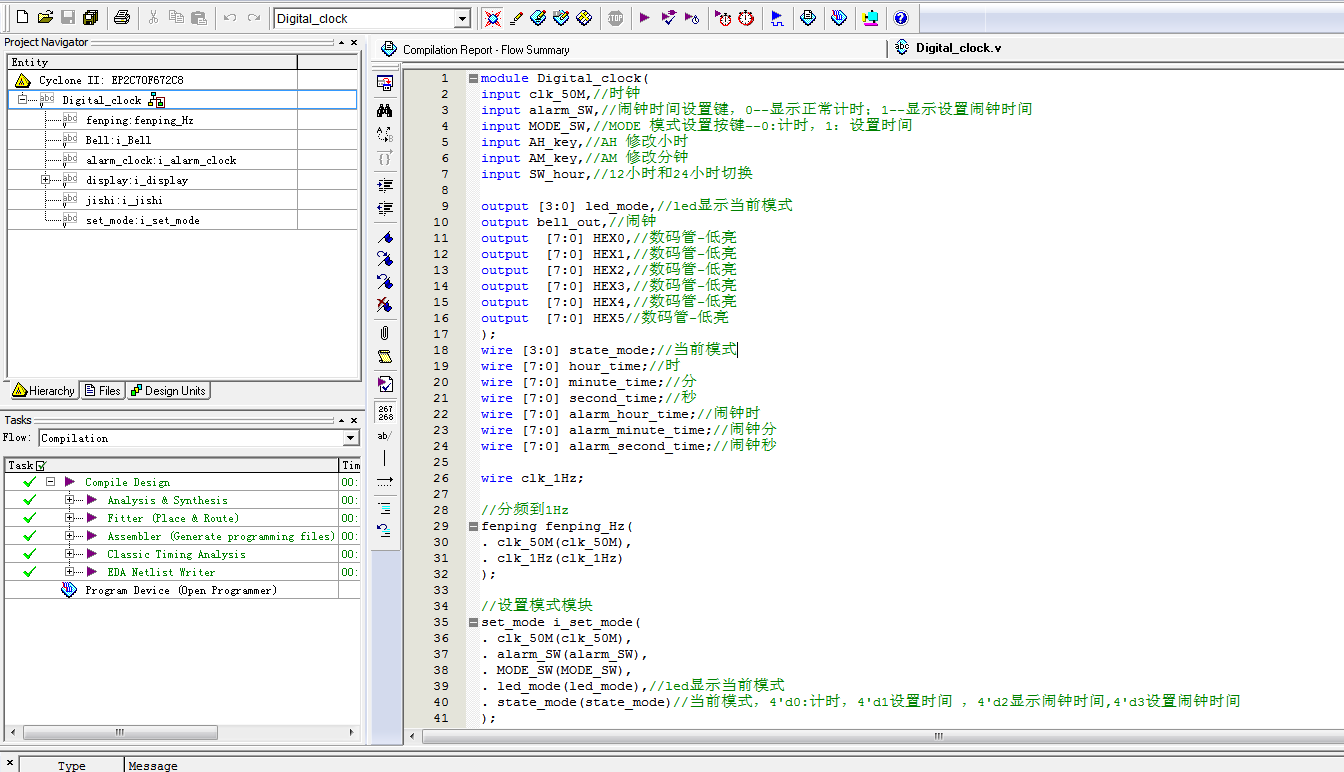

3. 程序编译

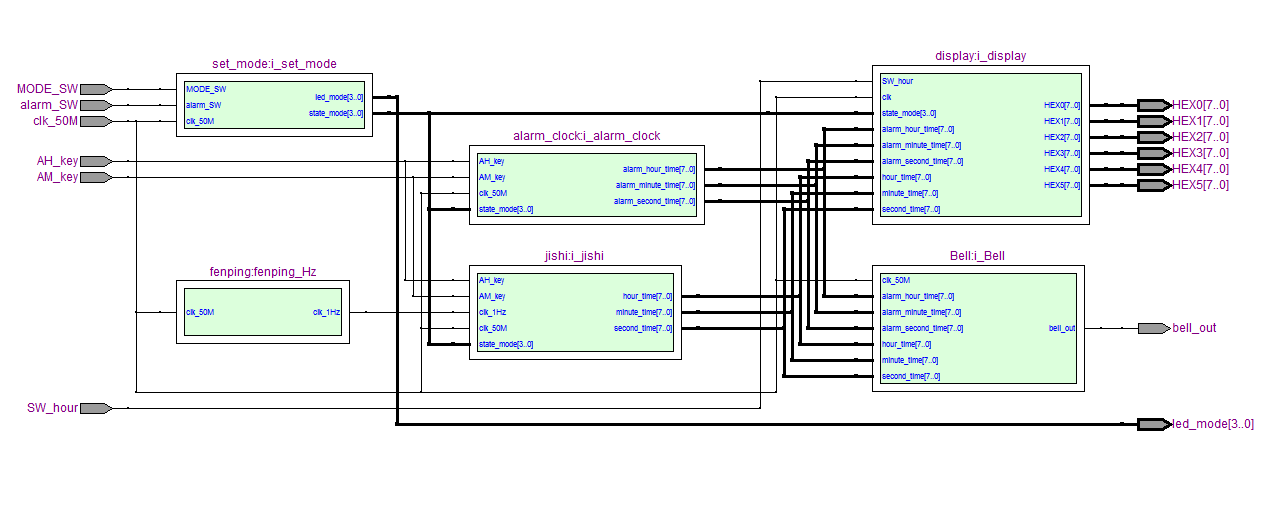

4. RTL图

5. 仿真图

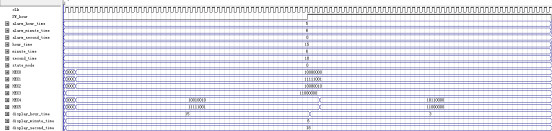

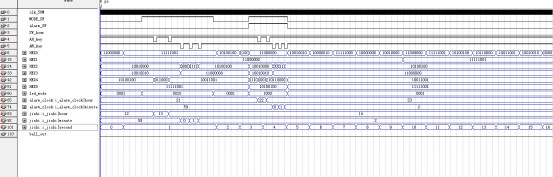

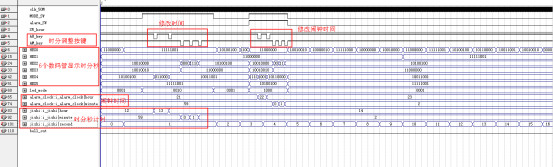

整体仿真图

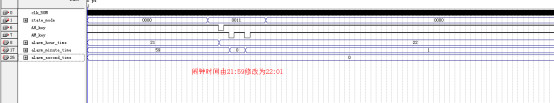

设置闹钟模块

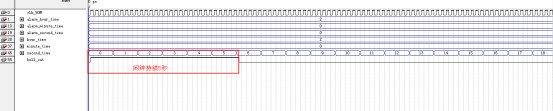

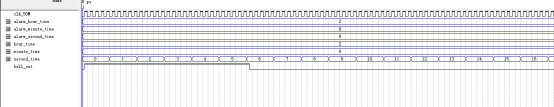

闹钟模块

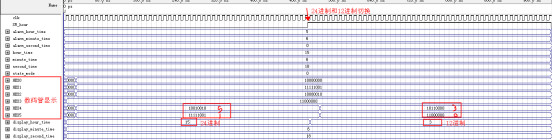

数码管显示模块

分频模块

模式设置模块

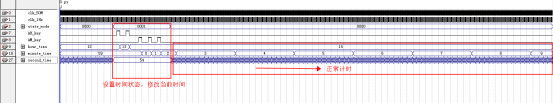

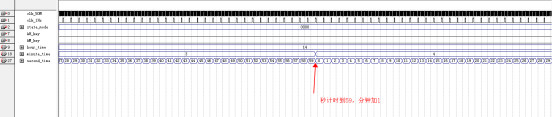

计时模块

部分代码展示:

//设置闹钟模块
module alarm_clock(
input clk_50M,
input [3:0] state_mode,////当前模式，4'd0:计时，4'd1设置时间 ，4'd2显示闹钟时间,4'd3设置闹钟时间
input AH_key,//AH 修改小时
input AM_key,//AM 修改分钟
output [7:0] alarm_hour_time,//时
output [7:0] alarm_minute_time,//分
output [7:0] alarm_second_time//秒
);
wire AH_key_negedge;
wire AM_key_negedge;
reg AH_key_buf0;
reg AH_key_buf1;
reg AM_key_buf0;
reg AM_key_buf1;
always@(posedge clk_50M)
begin
AH_key_buf0<=AH_key;
AH_key_buf1<=AH_key_buf0;
end
always@(posedge clk_50M)
begin
AM_key_buf0<=AM_key;
AM_key_buf1<=AM_key_buf0;
end
assign AH_key_negedge=~AH_key_buf0 & AH_key_buf1;//按键下降沿
assign AM_key_negedge=~AM_key_buf0 & AM_key_buf1;//按键下降沿
reg [7:0] hour=8'd21;//时
reg [7:0] minute=8'd59;//分
reg [7:0] second=8'd00;//秒
