多路彩灯控制器设计Verilog代码Quartus仿真

名称：多路彩灯控制器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

要求设计一个多路彩灯控制器，能够在4种不同的彩灯花样之间进行循环变化，并可设置花型变化的节奏，且可进行复位。

本次设计选择8路LED灯进行花样显示，设置4种花样显示模式分别为：从左到右逐个点亮LED；从右到左逐个点亮LED；从两边到中间逐个点亮LED；从中间到两边两个点亮LED。4种模式循环切换，复位键（rst）控制系统的运行停止。

FPGA模块

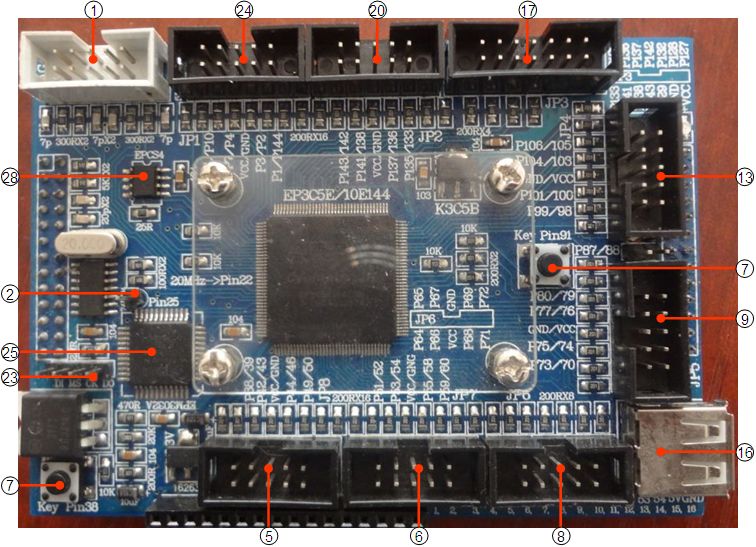

主芯片为CycloneⅢ系列的EP3C5E144C8，引脚为144个，LAB/CLB数321，逻辑元件/单元数5136，总RAM位数423936，实物图如图Ⅱ-1所示。

图Ⅱ-1  FPGA模块

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

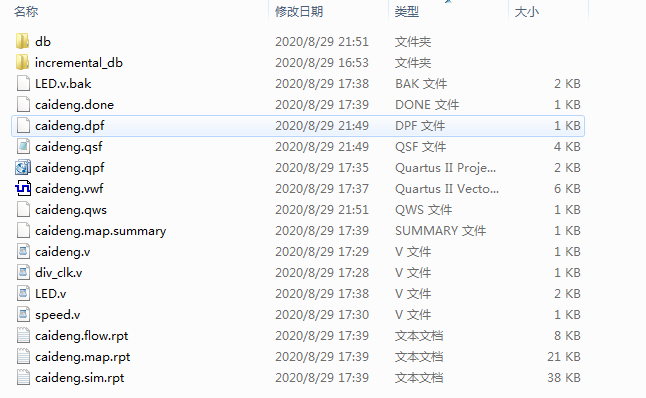

1. 工程文件

QuartusII 9.0版本

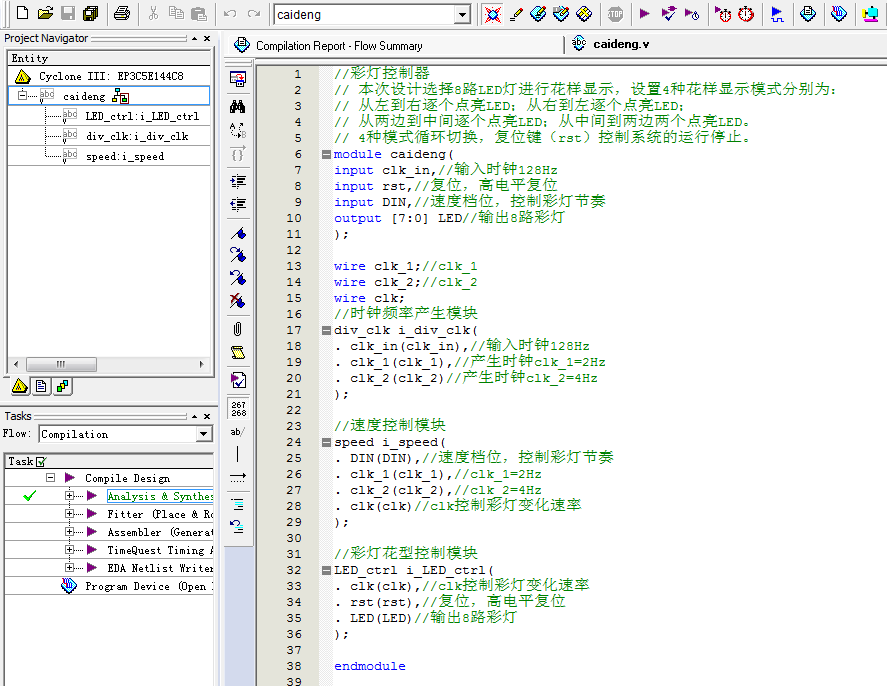

2. 程序文件

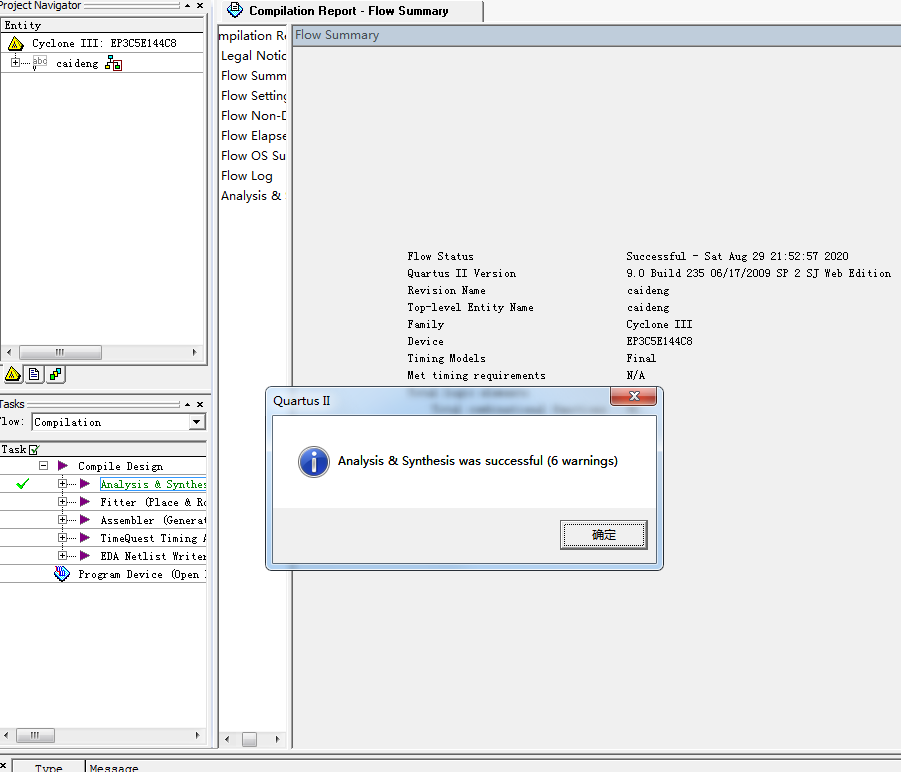

3. 程序编译

4. RTL图

5. 仿真文件（VWF文件）

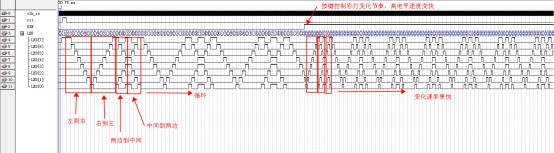

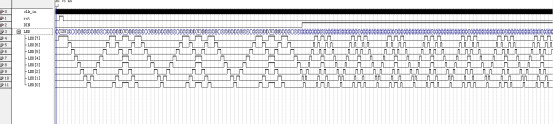

6. 仿真图

部分代码展示:

//彩灯控制器
// 本次设计选择8路LED灯进行花样显示，设置4种花样显示模式分别为：
// 从左到右逐个点亮LED；从右到左逐个点亮LED；
// 从两边到中间逐个点亮LED；从中间到两边两个点亮LED。
// 4种模式循环切换，复位键（rst）控制系统的运行停止。
module caideng(
input clk_in,//输入时钟128Hz
input rst,//复位，高电平复位
input DIN,//速度档位，控制彩灯节奏
output [7:0] LED//输出8路彩灯
);
wire clk_1;//clk_1
wire clk_2;//clk_2
wire clk;
//时钟频率产生模块
div_clk i_div_clk(
. clk_in(clk_in),//输入时钟128Hz
. clk_1(clk_1),//产生时钟clk_1=2Hz
. clk_2(clk_2)//产生时钟clk_2=4Hz
);
//速度控制模块
speed i_speed(
. DIN(DIN),//速度档位，控制彩灯节奏
. clk_1(clk_1),//clk_1=2Hz
. clk_2(clk_2),//clk_2=4Hz
. clk(clk)//clk控制彩灯变化速率
);

代码文件（付费下载）：
