出租车计费器设计VHDL代码Quartus仿真

名称：出租车计费器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

出租车计费器

分为白天黑夜两种计费模式，计费标准如下,quartusII 9.0版本：

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

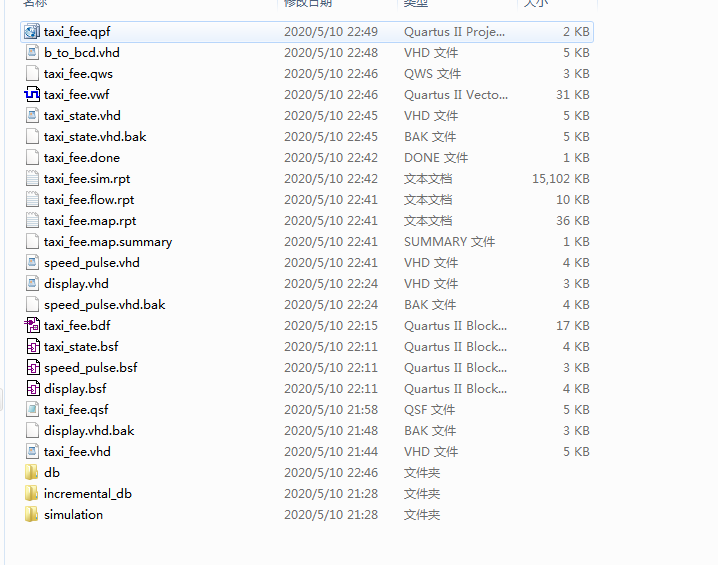

1. 工程文件

2. 程序文件

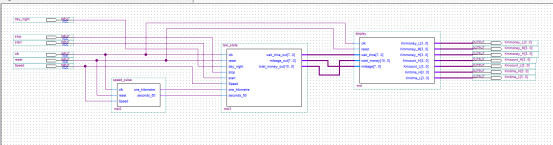

顶层电路图

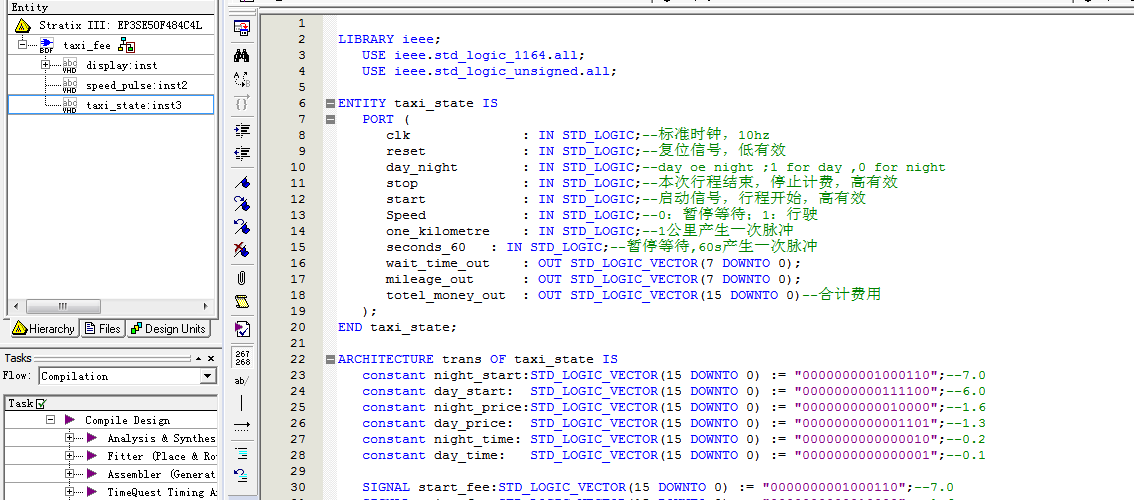

代码

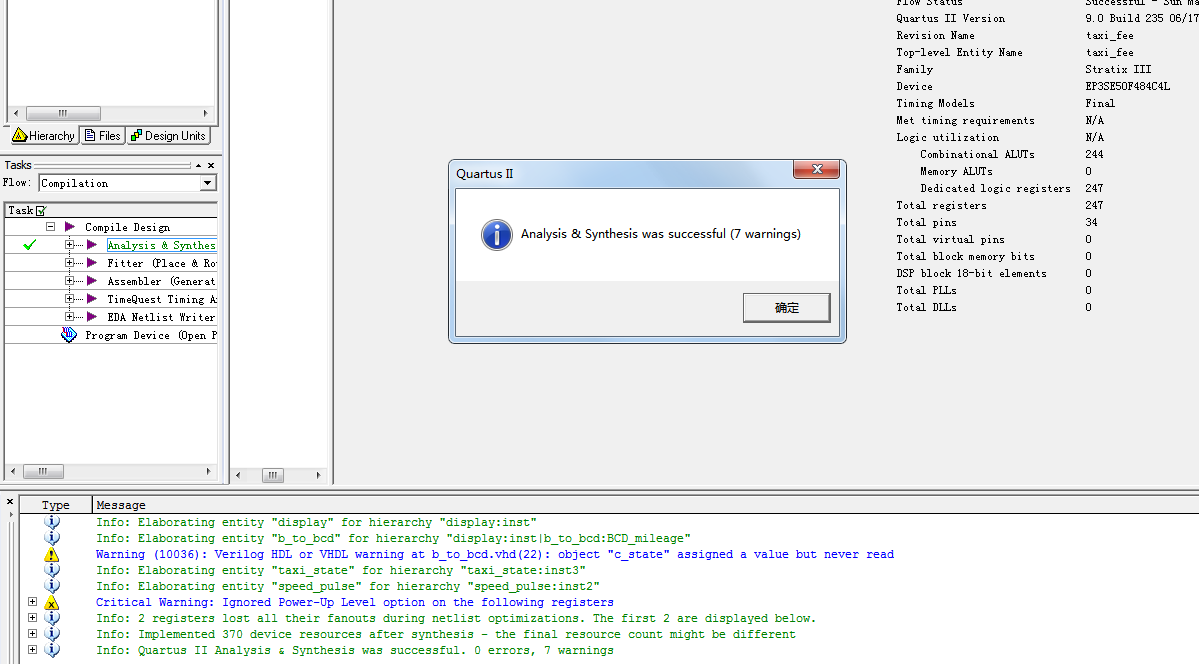

3. 程序编译

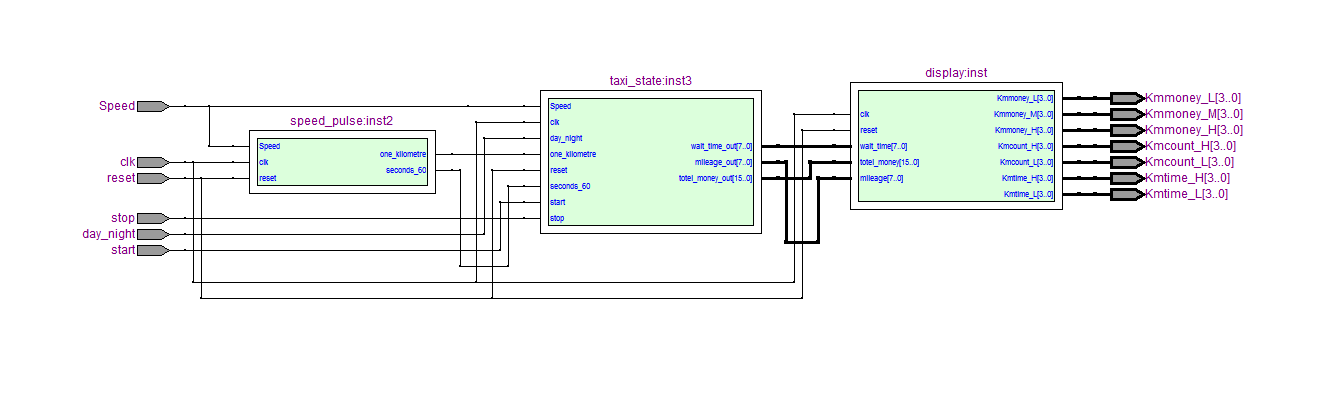

4. RTL图

5. 仿真文件

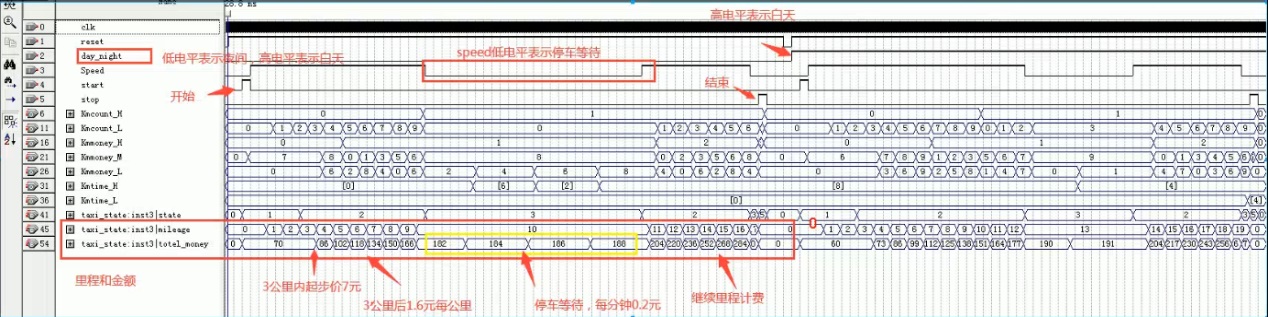

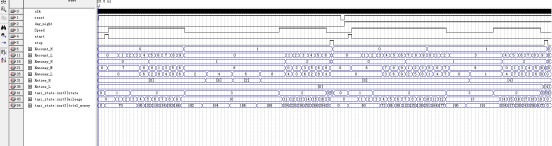

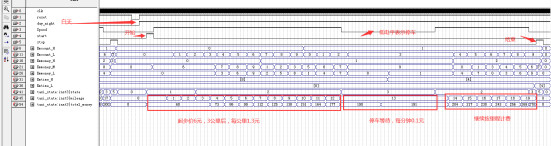

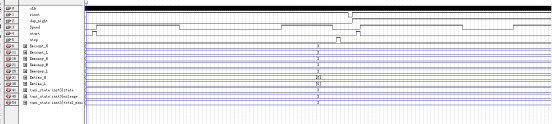

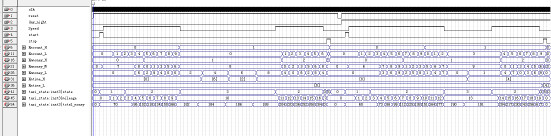

6. 仿真图

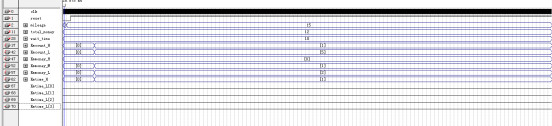

显示模块仿真图

控制模块

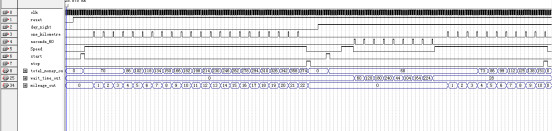

速度脉冲模块

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
ENTITY taxi_fee IS
   PORT (
      clk        : IN STD_LOGIC;--256Hz基准频率CLOCK0
      reset      : IN STD_LOGIC;--复位信号，低有效

      stop       : IN STD_LOGIC;--本次行程结束，停止计费，高有效
      start      : IN STD_LOGIC;--启动信号，行程开始，高有效

      Speed      : IN STD_LOGIC_VECTOR(1 DOWNTO 0);--00：暂停等待；01：低速；10：中；，11：高速

      Kmmoney_L  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--合计费用 HML=xxx （BCD码显示）
      Kmmoney_M  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--合计费用 HML=xxx （BCD码显示）
      Kmmoney_H  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--合计费用 HML=xxx （BCD码显示）

      Kmcount_H  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--总路程，里程范围为HL=0~99（BCD码显示）
      Kmcount_L  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--总路程，里程范围为HL=0~99（BCD码显示）

      Kmtime_H    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--总时间
      Kmtime_L    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0)
   );
END taxi_fee;
ARCHITECTURE trans OF taxi_fee IS
--模块例化
   COMPONENT display IS
      PORT (
         clk        : IN STD_LOGIC;
         reset      : IN STD_LOGIC;
         wait_time    : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         totel_money : IN STD_LOGIC_VECTOR(15 DOWNTO 0);
         mileage    : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         Kmmoney_L  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
         Kmmoney_M  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
         Kmmoney_H  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
         Kmcount_H  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
         Kmcount_L  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
         Kmtime_H    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--总时间
         Kmtime_L    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0)
      );
   END COMPONENT;
--模块例化
   COMPONENT speed_pulse IS
      PORT (
      clk             : IN STD_LOGIC;--标准时钟，256hz
      reset           : IN STD_LOGIC;--复位信号，低有效
      Speed           : IN STD_LOGIC;--0：暂停等待；1：行驶
      one_kilometre   : OUT STD_LOGIC;--1公里产生一次
      seconds_60  : OUT STD_LOGIC--暂停等待,60s产生一次脉冲
      );
   END COMPONENT;
--模块例化
COMPONENT taxi_state IS
   PORT (
      clk              : IN STD_LOGIC;
      reset            : IN STD_LOGIC;

      stop             : IN STD_LOGIC;
      start            : IN STD_LOGIC;

      Speed            : IN STD_LOGIC_VECTOR(1 DOWNTO 0);
      one_kilometre    : IN STD_LOGIC;
      seconds_60   : IN STD_LOGIC;
      wait_time_out    : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
      mileage_out      : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
      totel_money_out  : OUT STD_LOGIC_VECTOR(15 DOWNTO 0)
   );
   END COMPONENT;

--信号定义
   SIGNAL one_kilometre   : STD_LOGIC;
   SIGNAL seconds_60  : STD_LOGIC;
   SIGNAL totel_money     : STD_LOGIC_VECTOR(15 DOWNTO 0);
   SIGNAL mileage         : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL wait_time         : STD_LOGIC_VECTOR(7 DOWNTO 0);
BEGIN

   U_speed_pulse : speed_pulse
      PORT MAP (
         clk             => clk,--标准时钟，256hz
         reset           => reset,--复位信号，低有效
         Speed           => Speed,--0：暂停等待
         one_kilometre   => one_kilometre,--1公里产生一次脉冲
         seconds_60  => seconds_60--暂停等待,60s产生一次脉冲
      );

代码文件（付费下载）：
