电子琴设计VHDL代码Quartus仿真

名称：电子琴设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

电子琴

1)设计一个简易电子琴;

2)利用基中产生1,2,3,…共7个音阶信号;

3)用示灯显示节拍;

4)*能产生颤音效果。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

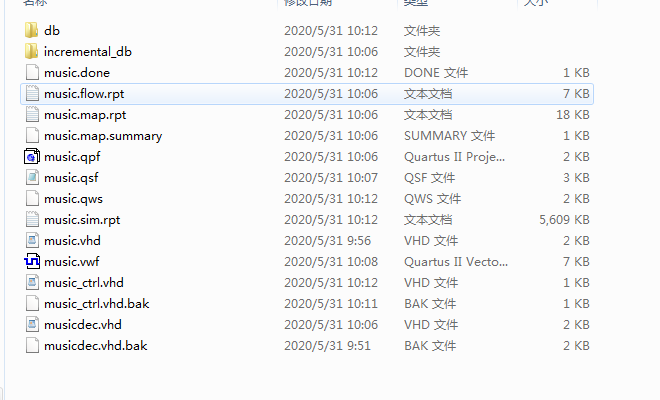

1. 工程文件

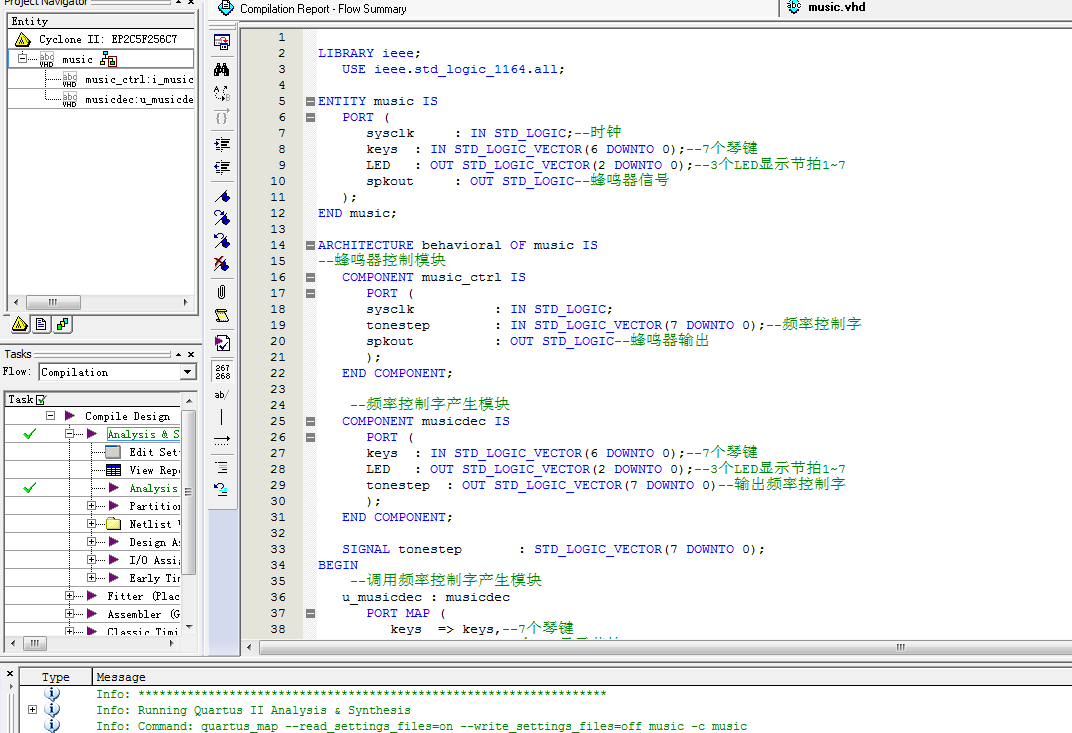

2. 程序文件

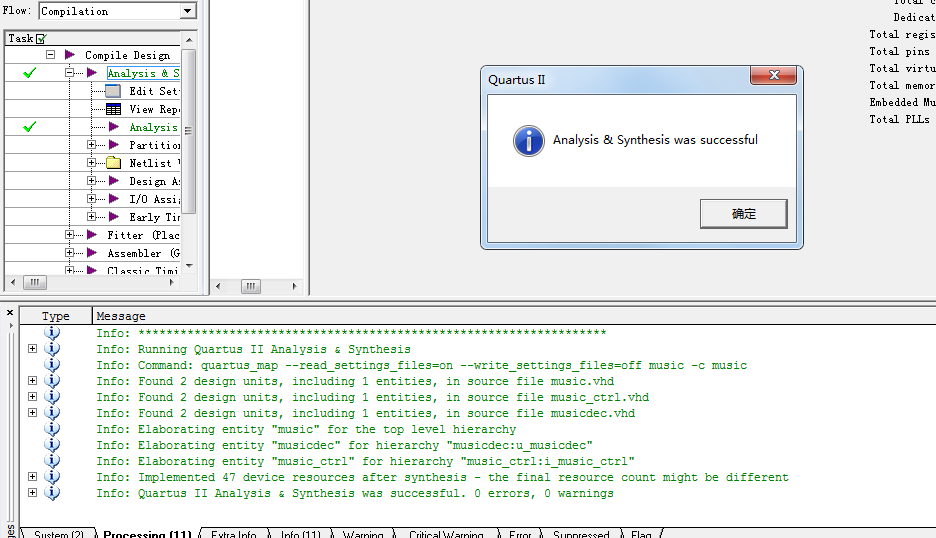

3. 程序编译

4. RTL图

5. 仿真文件

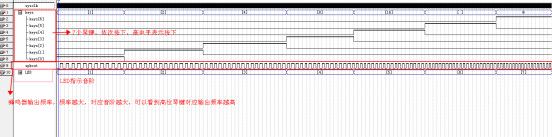

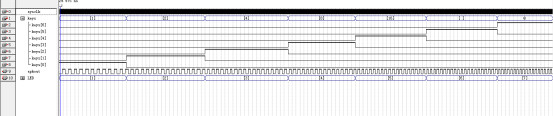

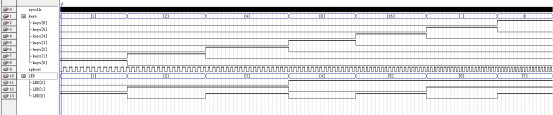

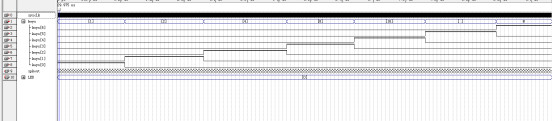

6. 仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
ENTITY music IS
   PORT (
      sysclk     : IN STD_LOGIC;--时钟
      keys  : IN STD_LOGIC_VECTOR(6 DOWNTO 0);--7个琴键
  LED   : OUT STD_LOGIC_VECTOR(2 DOWNTO 0);--3个LED显示节拍1~7
      spkout     : OUT STD_LOGIC--蜂鸣器信号
   );
END music;
ARCHITECTURE behavioral OF music IS
--蜂鸣器控制模块
   COMPONENT music_ctrl IS
      PORT (
      sysclk          : IN STD_LOGIC;
      tonestep        : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--频率控制字
      spkout          : OUT STD_LOGIC--蜂鸣器输出
      );
   END COMPONENT;
--频率控制字产生模块
   COMPONENT musicdec IS
      PORT (
      keys  : IN STD_LOGIC_VECTOR(6 DOWNTO 0);--7个琴键
  LED   : OUT STD_LOGIC_VECTOR(2 DOWNTO 0);--3个LED显示节拍1~7
      tonestep  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--输出频率控制字
      );
   END COMPONENT;
   SIGNAL tonestep       : STD_LOGIC_VECTOR(7 DOWNTO 0);
BEGIN
--调用频率控制字产生模块
   u_musicdec : musicdec
      PORT MAP (
         keys  => keys,--7个琴键
 LED   => LED,--3个LED显示节拍1~7
         tonestep  => tonestep--输出频率控制字
      );

代码文件（付费下载）：
