洗衣机程序设计VHDL代码Quartus仿真

名称：洗衣机程序设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

洗衣机程序设计

1.要求

（1）设计一个洗衣机控制器，使洗衣机作如下运转：定时启动—〉正转20秒—〉暂停10秒—〉反转20秒—〉暂停10秒—〉定时不到，重复上面过程。

（2）若定时到，则停止，并发出提示信号。

（3）用两个数码管显示洗涤的预置时间（分钟数），按倒计时方式对洗涤过程作计时显示，直到时间到停机；洗涤过程由开始信号开始。

（4）三只LED灯表示正转、反转、暂停三个状态。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

洗衣机程序设计.doc

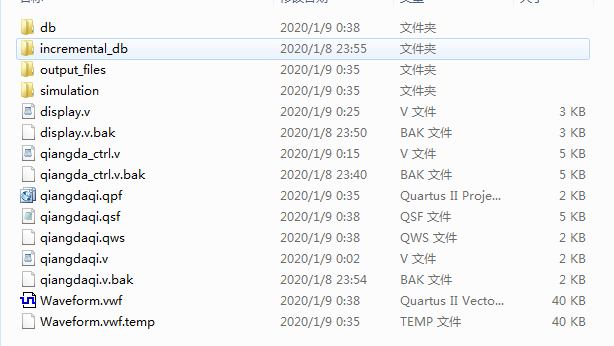

1. 工程文件

2. 程序文件

3. 程序编译

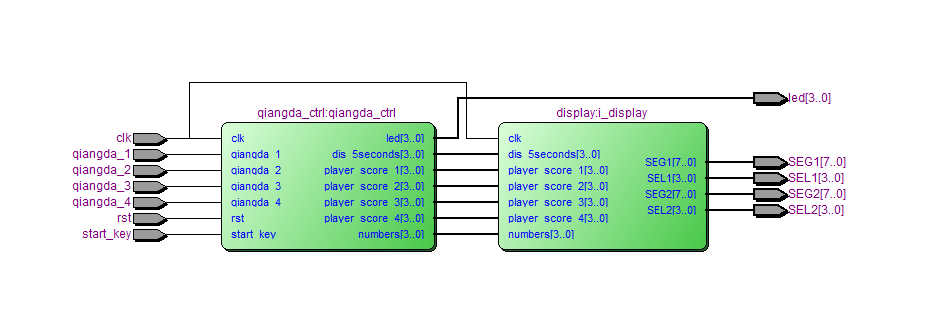

4. RTL图

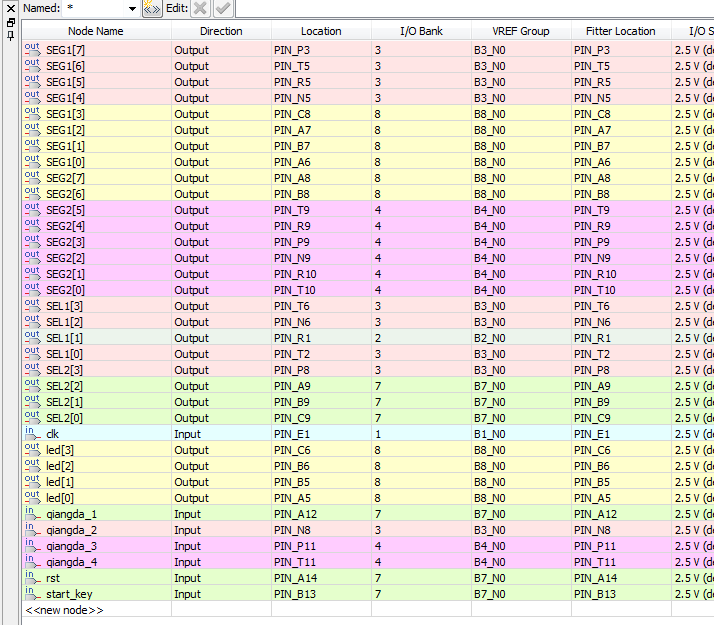

5. 管脚分配

6. 仿真文件

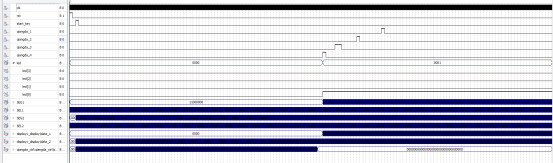

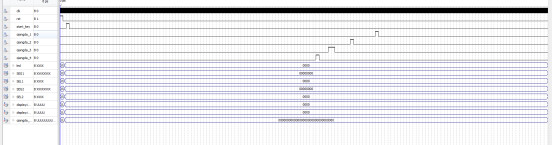

7. 仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
ENTITY washing_machine IS
   PORT (
      clk_in     : IN STD_LOGIC;--50Hz
      start_key  : IN STD_LOGIC;--启动按键

      set_time_key: IN STD_LOGIC ;--预置时间按键，按一次增加5分钟，超过60分钟自动回零

      led        : OUT STD_LOGIC_VECTOR(2 DOWNTO 0);--正转，反转，暂停
      end_led    : OUT STD_LOGIC;--洗衣结束信号

      dig_led1    : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管1
      dig_led2   : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管2
   );
END washing_machine;
ARCHITECTURE Behavioral OF washing_machine IS
--洗涤预制时间寄存模块/十进制减法计数模块/时序电路模块/译码器驱动电路模块/数码管显示模块
--洗涤预制时间寄存模块
Component pre_set_time IS
PORT (
clk_in     : IN STD_LOGIC;--50Hz
set_time_key: IN STD_LOGIC ;--预置时间按键，按一次增加5分钟，超过60分钟自动回零
preset_time    :  OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
);
end Component ;
--译码器驱动电路模块
Component decoder IS
PORT (
clk_in : IN STD_LOGIC ;
washing_time : IN STD_LOGIC_VECTOR (7 downto 0);
duanxuan2  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
duanxuan1  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
);
end Component ;
--数码管显示模块
Component display IS
PORT (
duanxuan2  : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
duanxuan1  : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
dig_led1    : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管1
dig_led2   : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管2
);
end Component ;
Component subtraction IS
PORT (
clk_in  : IN STD_LOGIC;--50Hz
start_key_rise  : IN STD_LOGIC;
min_en_rise    : IN STD_LOGIC;
preset_time    : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
washing_time   : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
);
end Component ;

代码文件（付费下载）：
