数字分接器设计VHDL代码Quartus仿真

名称：数字分接器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

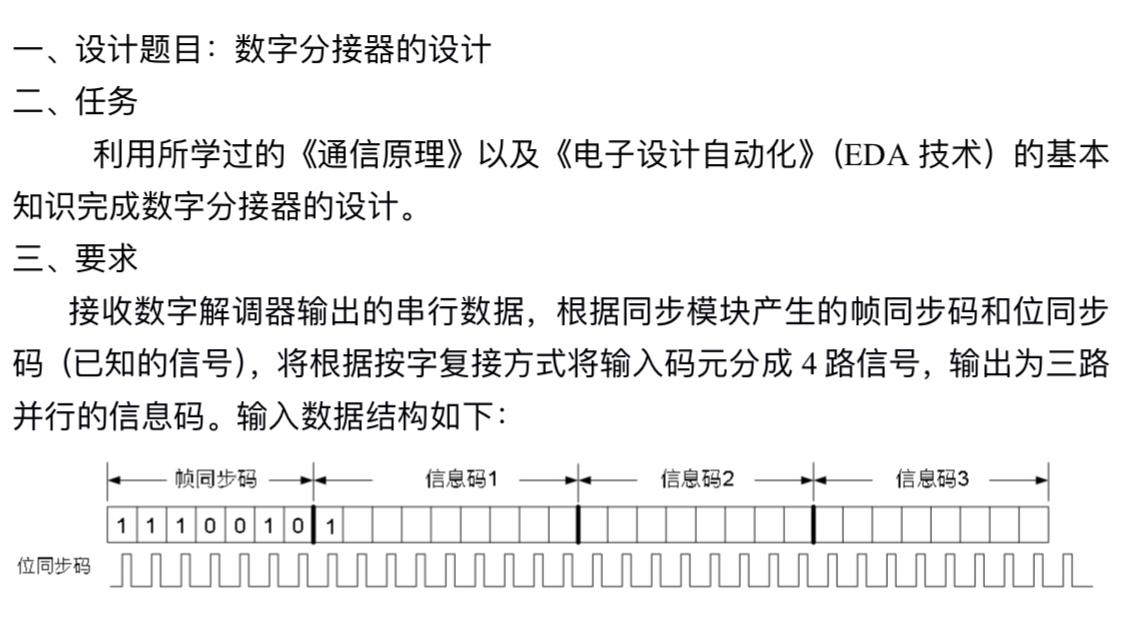

数字分接器的设计任务

利用所学过的《通信原理》以及《电子设计自动化》(EDA技术)的基本

知识完成数字分接器的设计。、要求

接收数字解调器输岀的串行数据,根据同步模块产生的帧同步码和位同步码(巴已知的信号),将根据按字复接方式将输入码元分成4路信号,输岀为三路并行的信息码。输入数据结构如下

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计报告.doc

数字分接器设计

一、设计任务

本设计任务是利用所学过《通信原理》以及《电子设计自动化》（EDA技术）的基本知识完成数字分接器的设计。

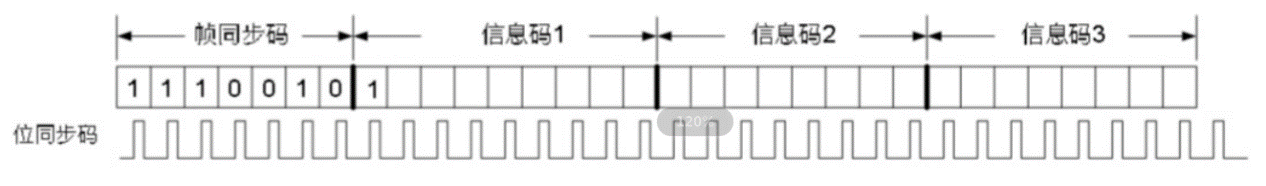

任务要求是接收数字解调器输出的串行数据，根据同步模块产生的帧同步码和位同步码（已知的信号），将根据按字复接方式将输入码元分成4路信号，输出为三路并行的信息码。输入数据结构如下：

任务需求分析如下：

系统输入的信息数据信号有2个，一个是位同步码，一个是位同步数据，一个位同步码对应一个串行的位同步数据。当有串行输入的位同步数据为“1110010”时表示是帧同步码，即为以帧的起始位置，后面跟了3个信息码。其中信息码1一共9位，信息码2一共8位，信息码3一共8位，本系统任务就是检测帧同步码，然后提取出后面的3个信息码最后并行输出3路信息码。

二、系统工作原理

系统首先需要检测帧同步码，检测方式采用移位寄存器设计，帧同步码为“1110010”共7位，因此使用一个7bit位宽的移位寄存器，来一次位同步数据将数据移入移位寄存器的最低位，当移位寄存器得值为“1110010”时表示检测到帧同步码。

检测到帧同步码后，需要依次提取出信息码1、2、3，对此可以采用计数器来实现。当检测到帧同步码后启动计数器，由于信息码1共9位，信息码2共8位，信息码3共8位，因此一共有9+8+8位=25位，所以计数器需要计数到25。

当计数器值为1~9时对应信息码1，当计数器值为10~17时对应信息码2，当计数

器值为18~25时对应信息码3。

三、系统建模

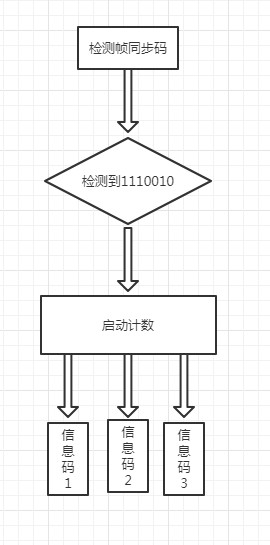

根据系统工作原理，设计系统的工作流程图如下所示：

本系统设计采用行为描述方式，设计语言为VHDL，使用设计软件为QuartusII，按照任务要求，定义系统的端口如下表所示：

程序端口描述如下：

检测帧同步码的移位寄存器建模如下：

计数器建模如下：

一、VHDL程序描述

略

程序编译成功如图：

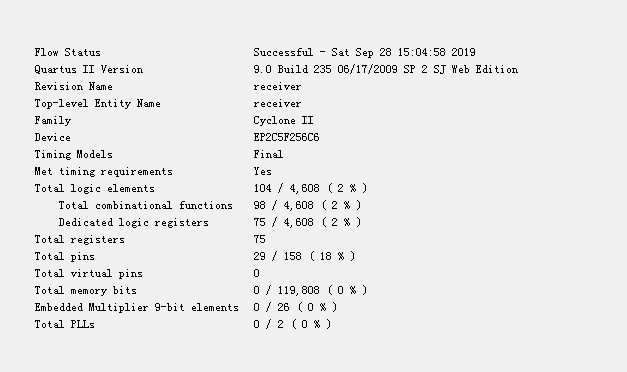

程序综合实现后的FPGA资源占用情况如下图所示：

五、电路仿真波形及说明

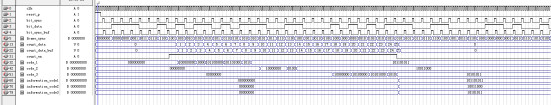

对VHDL代码进行仿真，仿真图如下：

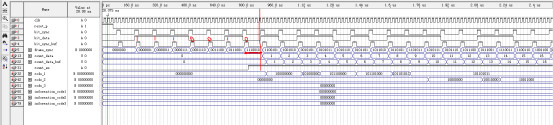

下图为检测到帧同步码1110010时的图，可以看到frame_sync信号等于1110010，然后count_en变为高电平开始计数，count_data为计数值。

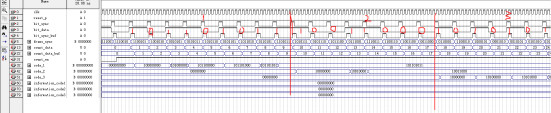

下图为根据计数值提取对应信息码1，可以看到提取的信息码1为101101011

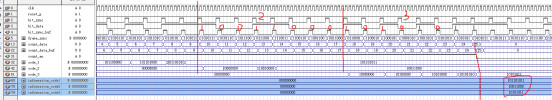

下图为根据计数值提取对应信息码2，可以看到提取的信息码2为10011000

下图为根据计数值提取对应信息码3，可以看到提取的信息码3为10101011

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
ENTITY receiver IS
   PORT (
      clk                : IN STD_LOGIC;
      reset_p            : IN STD_LOGIC;
      bit_sync           : IN STD_LOGIC;--位同步码
      bit_data           : IN STD_LOGIC;--位同步数据

      information_code1  : OUT STD_LOGIC_VECTOR(8 DOWNTO 0);--9位信息码1
      information_code2  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--8位信息码2
      information_code3  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--8位信息码3
   );
END receiver;
ARCHITECTURE behave OF receiver IS
   SIGNAL frame_sync     : STD_LOGIC_VECTOR(6 DOWNTO 0) := "0000000";

   SIGNAL count_en       : STD_LOGIC := '0';
   SIGNAL count_data     : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";

   SIGNAL bit_sync_buf   : STD_LOGIC := '0';
   SIGNAL count_data_buf : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";

   SIGNAL code_1         : STD_LOGIC_VECTOR(8 DOWNTO 0) := "000000000";
   SIGNAL code_2         : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";
   SIGNAL code_3         : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";
BEGIN
   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         IF (reset_p = '1') THEN
            frame_sync <= "0000000";
         ELSIF (bit_sync = '1') THEN
            frame_sync <= (frame_sync(5 DOWNTO 0) & bit_data);--移位寄存器，检测帧同步码
         END IF;
      END IF;
   END PROCESS;

   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         IF (reset_p = '1') THEN
            count_en <= '0';
         ELSIF (frame_sync = "1110010") THEN--检测到1110010帧同步码开始计数
            count_en = "00011001") THEN
            count_en <= '0';
         END IF;
      END IF;
   END PROCESS;
