频率幅值可调波形发生器设计VHDL代码Quartus仿真

名称：频率幅值可调波形发生器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

频率幅值可调波形发生器

1、按键控制输出三角波、递减斜波、方波、正弦波

2、按键控制不同幅值

3、按键控制不同频率

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

波形发生器设计.doc

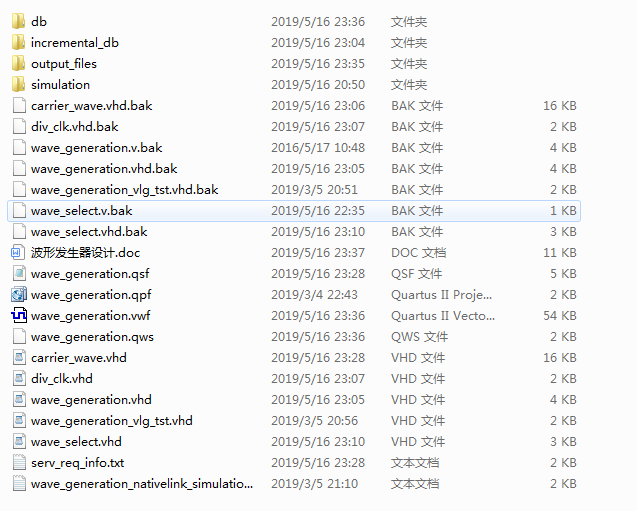

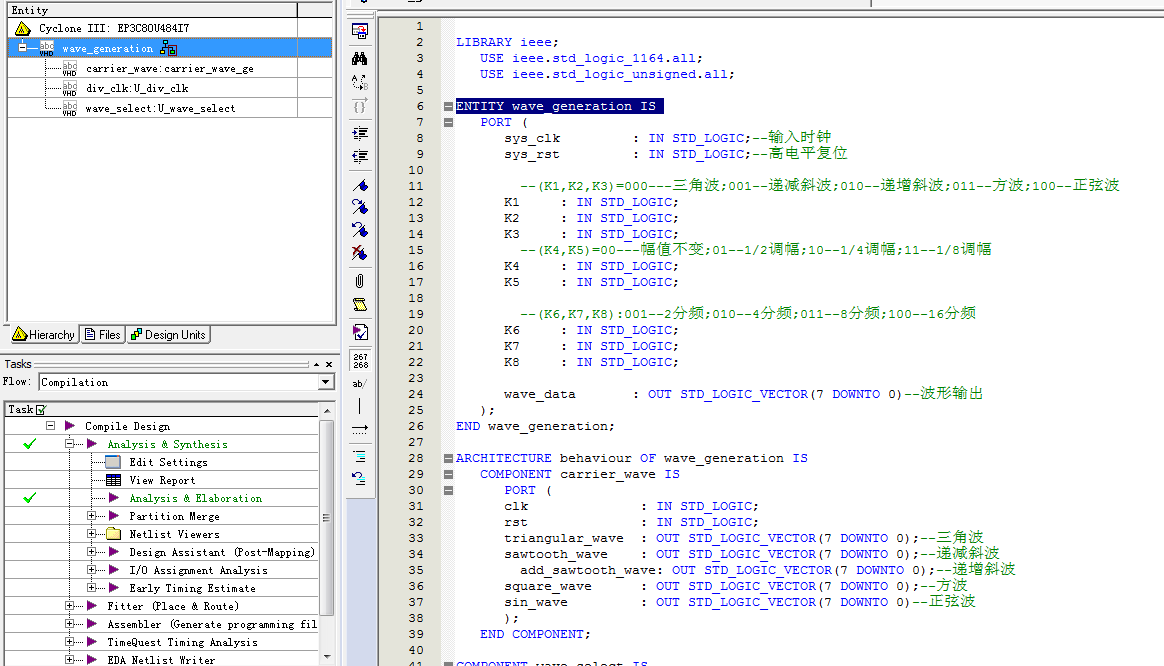

1. 工程文件

Quartus9.0版本

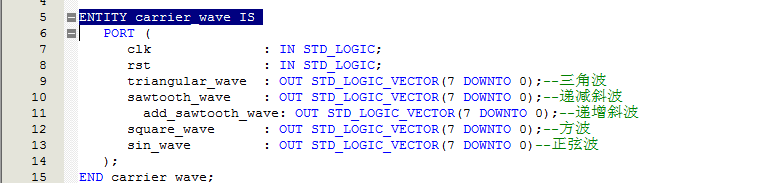

2. 程序文件

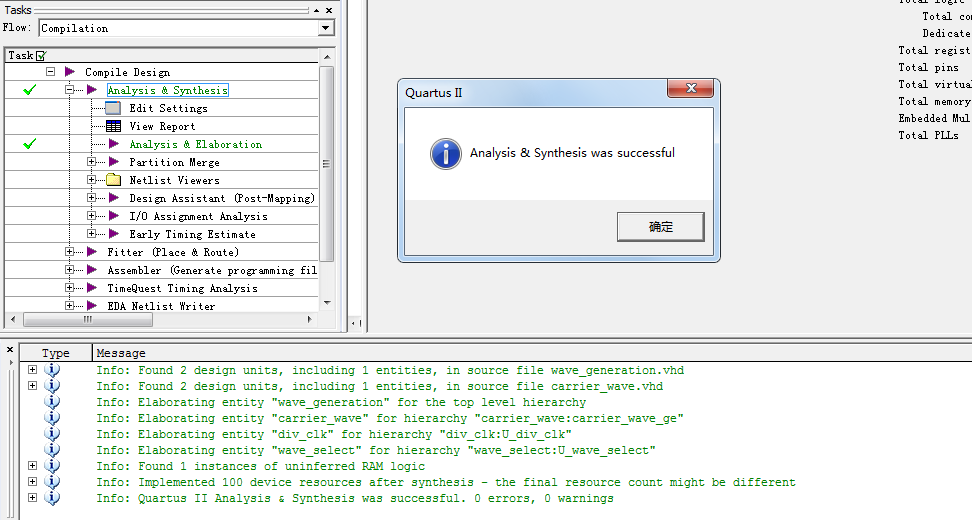

3. 程序编译

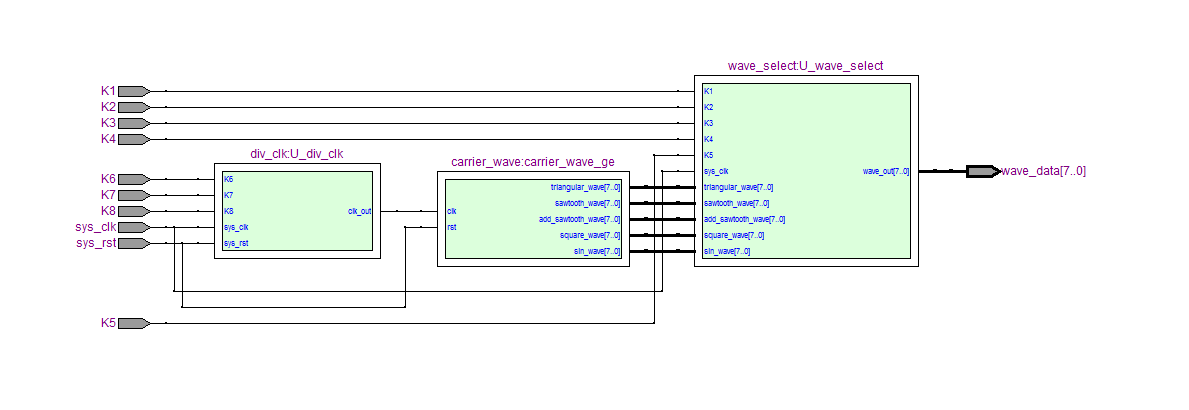

4. RTL图（结构图）

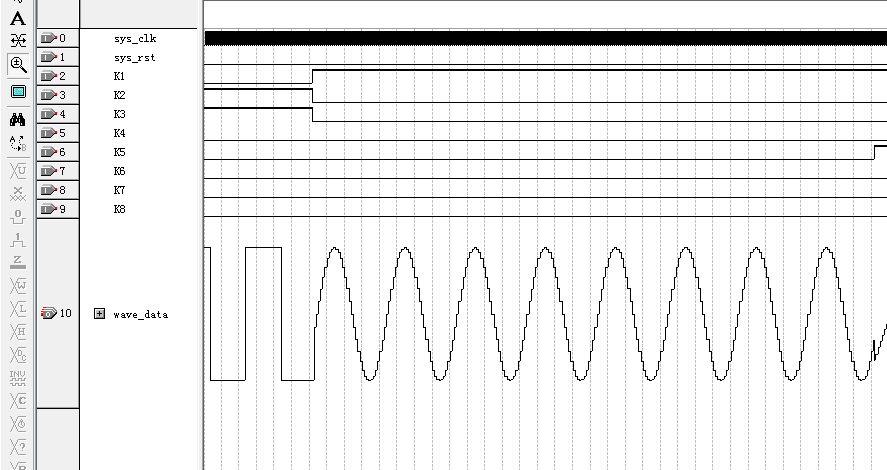

5. 仿真图

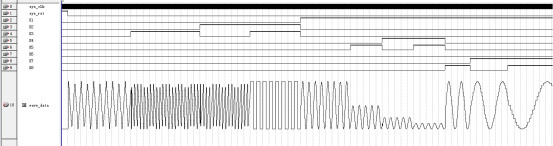

整体仿真图

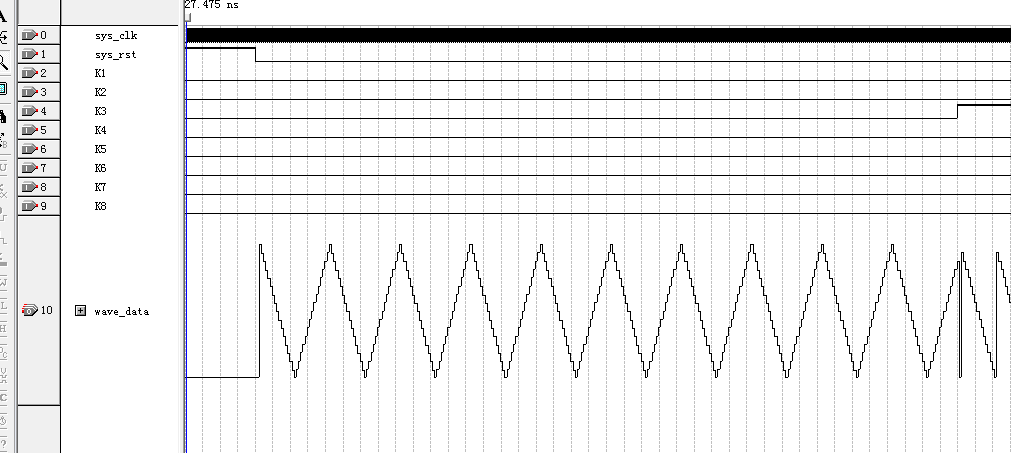

(K1,K2,K3)=000---三角波

递减斜波

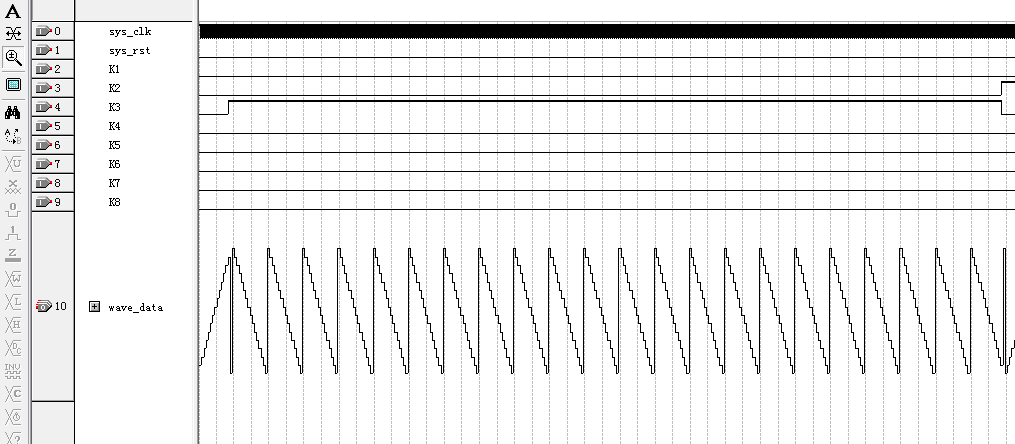

--(K1,K2,K3)=001--递减斜波

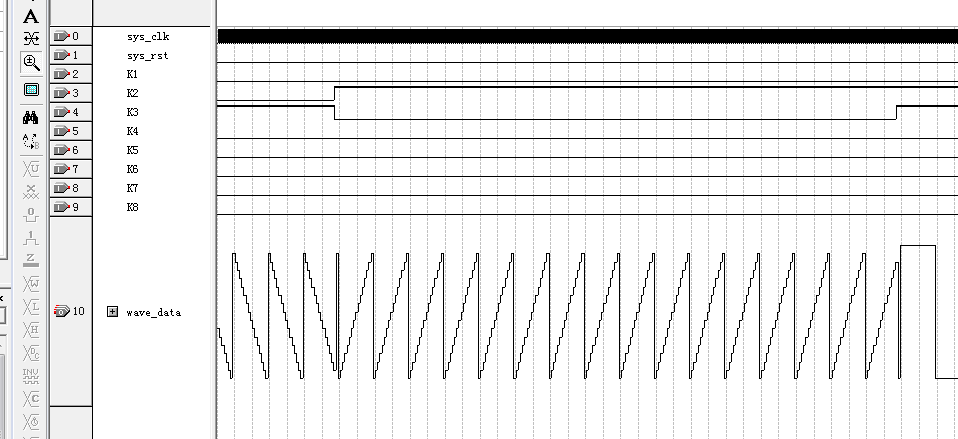

递增斜波--(K1,K2,K3)=010--递增斜波

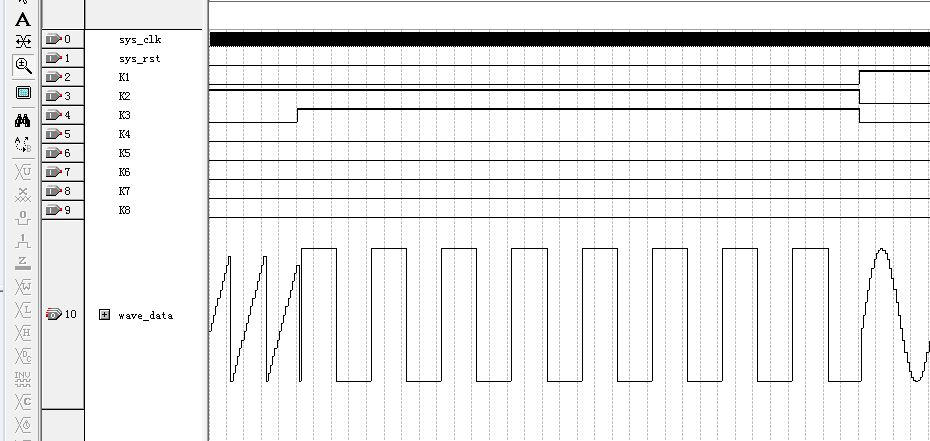

--(K1,K2,K3)=011--方波

--(K1,K2,K3)=100--正弦波

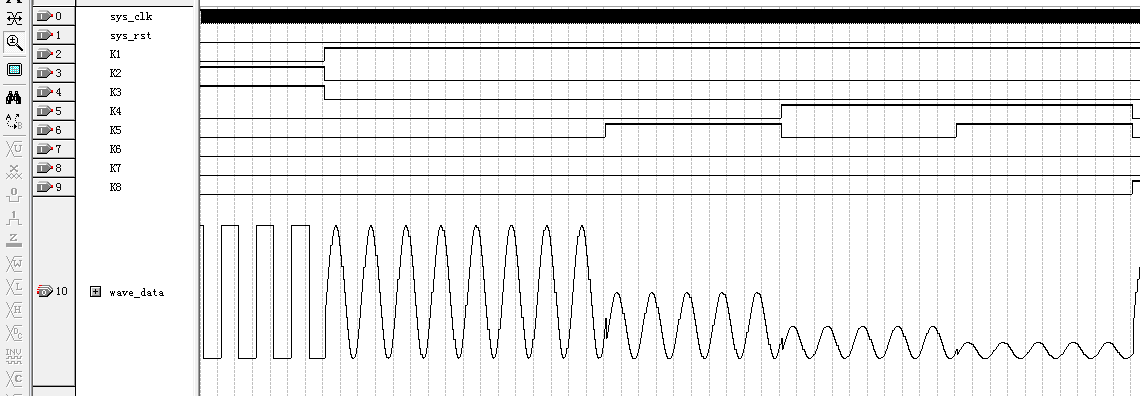

--(K4,K5)=00---幅值不变;01--1/2调幅;10--1/4调幅;11--1/8调幅

--(K6,K7,K8):001--2分频;010--4分频;011--8分频;100--16分频

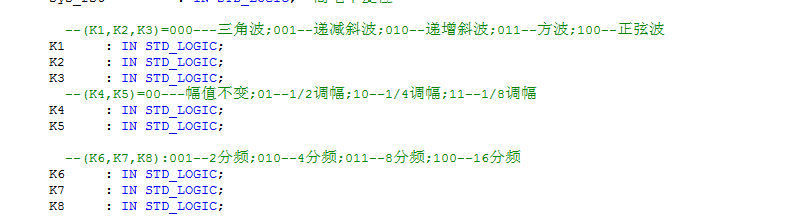

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
ENTITY wave_generation IS
   PORT (
      sys_clk         : IN STD_LOGIC;--输入时钟
      sys_rst         : IN STD_LOGIC;--高电平复位

--(K1,K2,K3)=000---三角波;001--递减斜波;010--递增斜波;011--方波;100--正弦波
      K1     : IN STD_LOGIC;
  K2     : IN STD_LOGIC;
  K3     : IN STD_LOGIC;
--(K4,K5)=00---幅值不变;01--1/2调幅;10--1/4调幅;11--1/8调幅
      K4     : IN STD_LOGIC;
  K5     : IN STD_LOGIC;
--(K6,K7,K8):001--2分频;010--4分频;011--8分频;100--16分频
      K6     : IN STD_LOGIC;
  K7     : IN STD_LOGIC;
  K8     : IN STD_LOGIC;
      wave_data       : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--波形输出
   );
END wave_generation;
ARCHITECTURE behaviour OF wave_generation IS
   COMPONENT carrier_wave IS
      PORT (
      clk              : IN STD_LOGIC;
      rst              : IN STD_LOGIC;
      triangular_wave  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--三角波
      sawtooth_wave    : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--递减斜波
add_sawtooth_wave: OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--递增斜波
      square_wave      : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--方波
      sin_wave         : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--正弦波
      );
   END COMPONENT;

COMPONENT wave_select IS
   PORT (
      sys_clk            : IN STD_LOGIC;

      K1                 : IN STD_LOGIC;
      K2                 : IN STD_LOGIC;
      K3                 : IN STD_LOGIC;

      K4                 : IN STD_LOGIC;
      K5                 : IN STD_LOGIC;

      triangular_wave    : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
      sawtooth_wave      : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
      add_sawtooth_wave  : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
      square_wave        : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
      sin_wave           : IN STD_LOGIC_VECTOR(7 DOWNTO 0);

      wave_out           : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
   );
END COMPONENT;

代码文件（付费下载）：
