简易锯齿波发生器设计VHDL代码Quartus仿真

名称：简易锯齿波发生器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：简易锯齿波发生器

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

波形发生器设计.doc

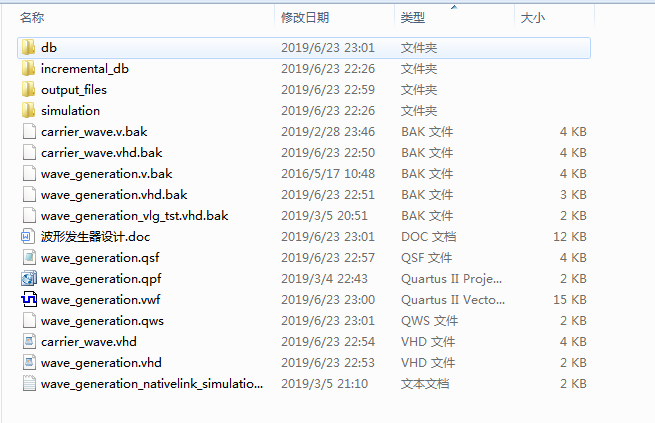

1.工程文件

Quartus9.0 版本

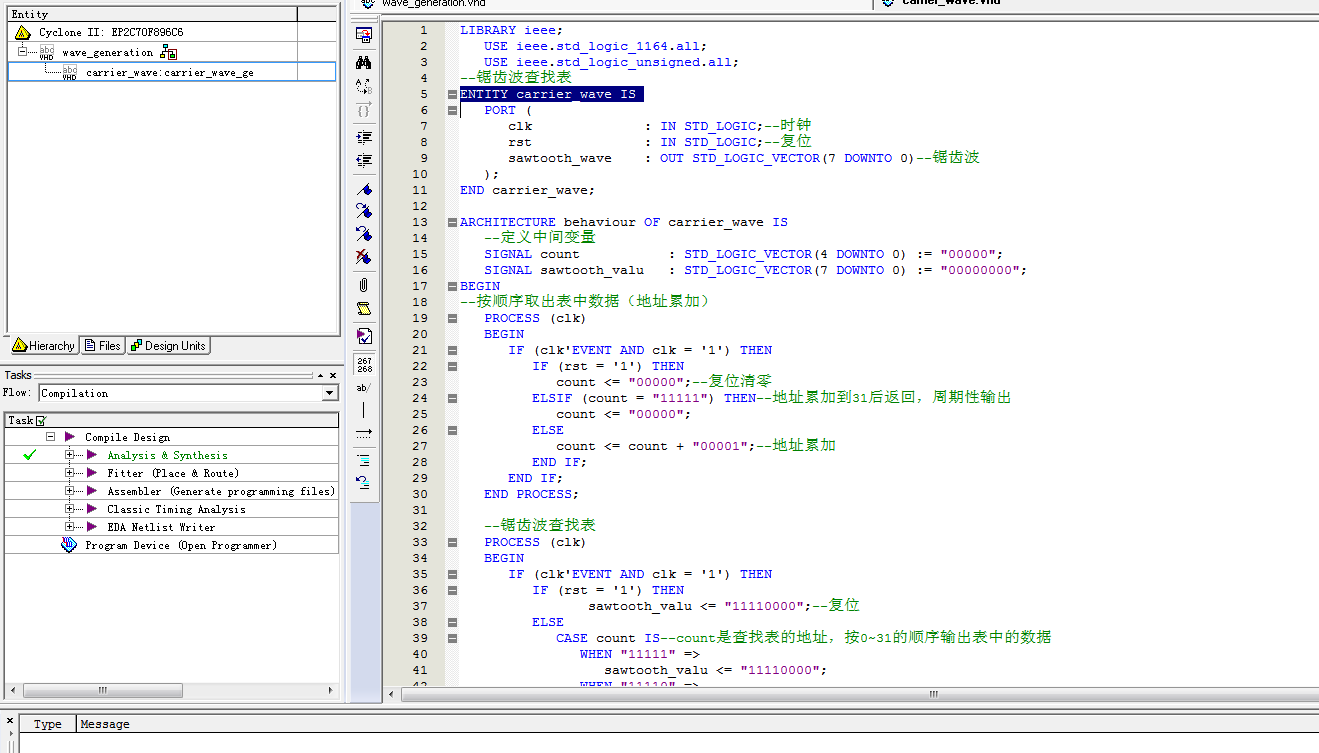

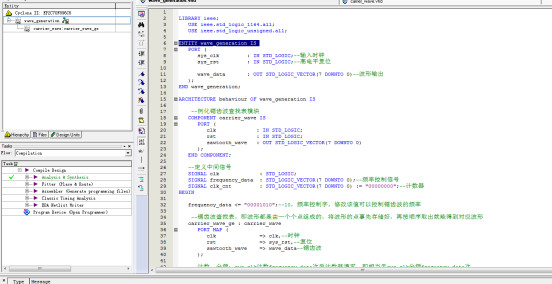

2.程序文件

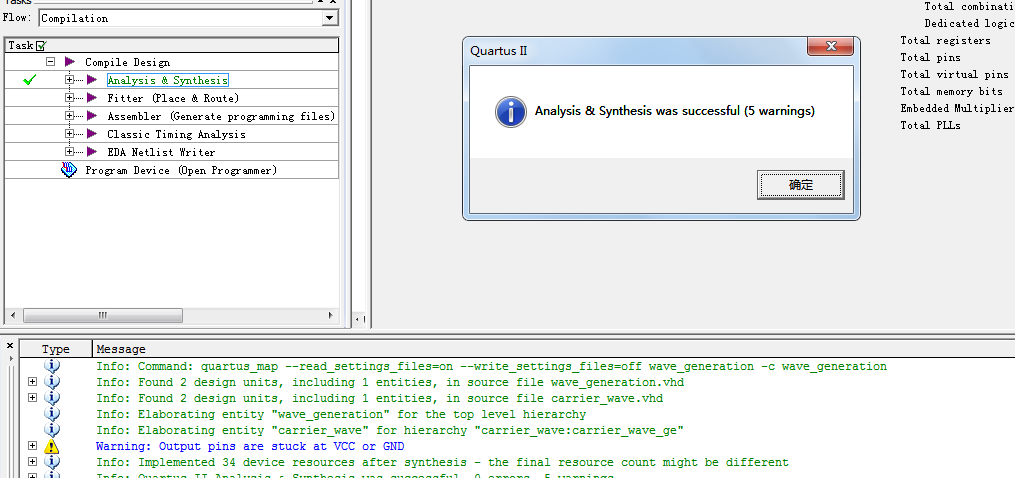

3.程序运行

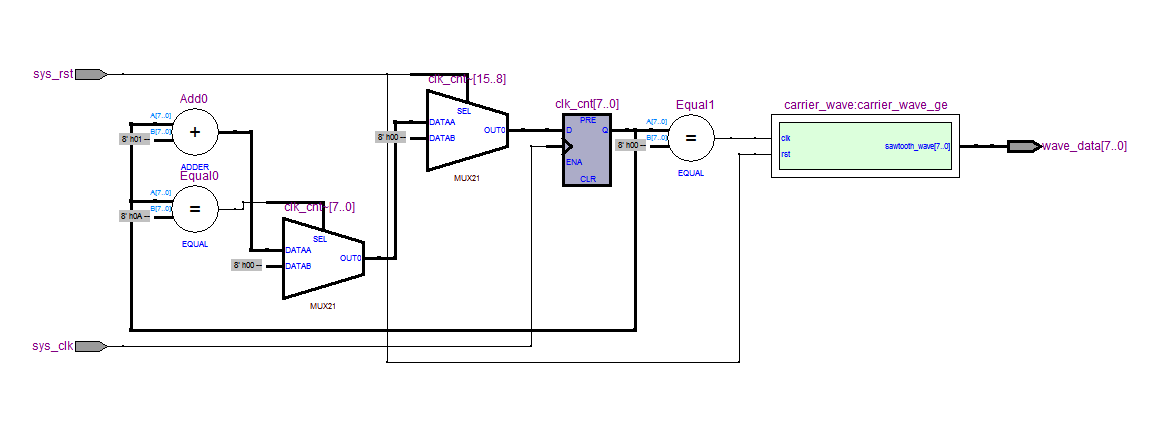

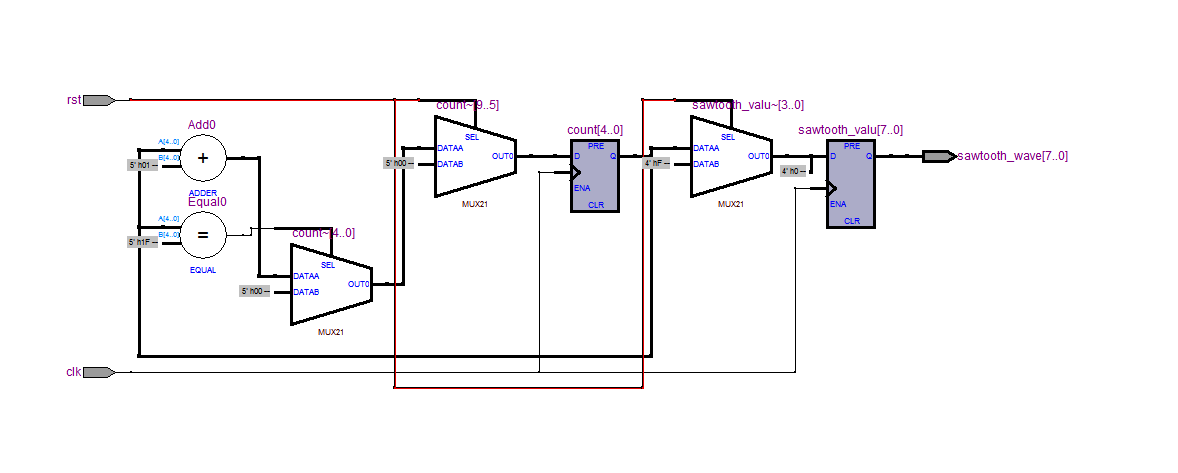

4.RTL图

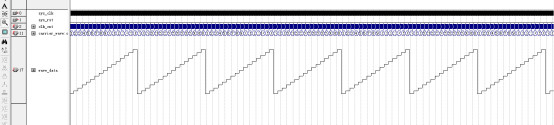

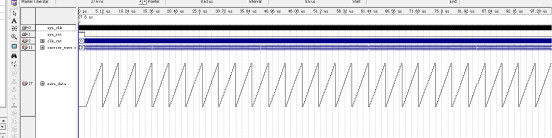

5.程序仿真

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
ENTITY wave_generation IS
   PORT (
      sys_clk         : IN STD_LOGIC;--输入时钟
      sys_rst         : IN STD_LOGIC;--高电平复位

      wave_data       : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--波形输出
   );
END wave_generation;
ARCHITECTURE behaviour OF wave_generation IS

--例化锯齿波查找表模块
   COMPONENT carrier_wave IS
      PORT (
         clk             : IN STD_LOGIC;
         rst             : IN STD_LOGIC;
         sawtooth_wave   : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;

   --定义中间信号
   SIGNAL clk             : STD_LOGIC;
   SIGNAL frequency_data  : STD_LOGIC_VECTOR(7 DOWNTO 0);--频率控制信号
   SIGNAL clk_cnt         : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";--计数器
BEGIN

   frequency_data  clk,--时钟
         rst              => sys_rst,--复位
         sawtooth_wave    => wave_data--锯齿波
      );

代码文件（付费下载）：
